製品名
OWON(オウオン) AGシリーズ, 2CH,任意波形ファンクションジェネレータ
シリーズ
AGシリーズ（2CH）
メーカー
特長
・ 最高周波数： 10MHz, 25MHz, 50MHz, 60MHz
・ 2チャンネル
・ サンプルレート： 125MS/s（AG1012, AG1022, AG1012F, AG1022F) , 300MS/s（AG1052F, AG1062F）
・ 周波数分解能： 1μHz
・ 分解能： 14ビット
・ 任意波形長： 8k（AG1012, AG1022, AG1012F, AG1022F) , 1M（AG2052F, AG2062F）
・ 5種の基本波形と45種のビルトイン波形
・ 変調機能： AM、FM、PM、FSK、PWM（AG2052F, AG2062F）
・ スイープ機能（AG1012, AG1022対象外）
・ バースト機能（AG1012, AG1022対象外）
・ 周波数カウンタ（AG1012, AG1022対象外）
・ インターフェース： USBホスト, USBデバイス

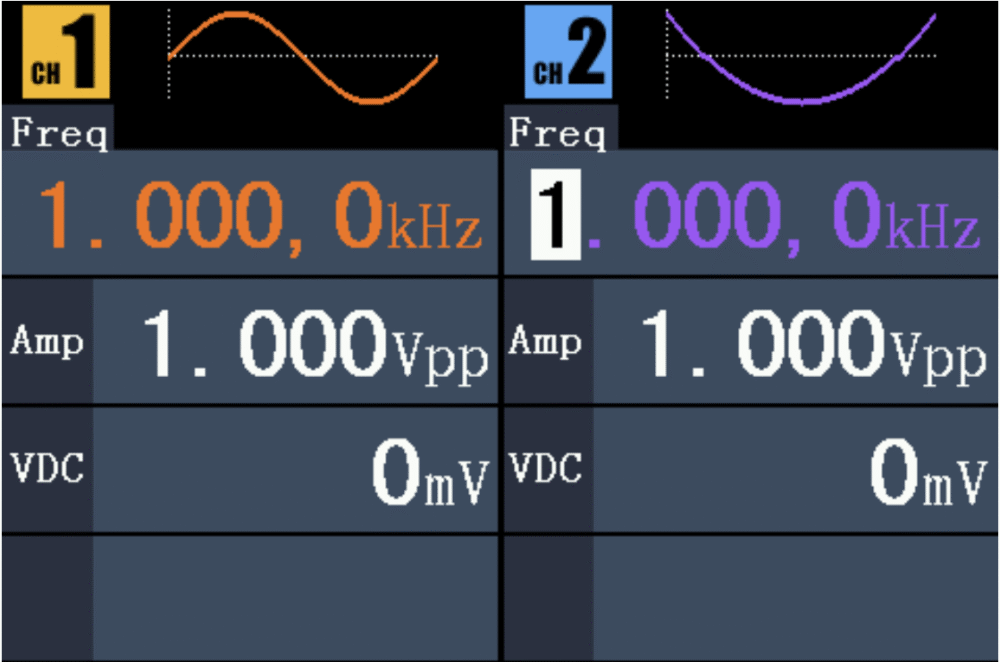

■同等な機能と性能の2チャンネル出力
-
チャンネル間で波形や設定をコピー可能。チャンネル間で周波数/振幅/位相をカップリング可能。
-
数学や工学などの分野の45種の波形を内蔵し、出力可能です。
-
-
-

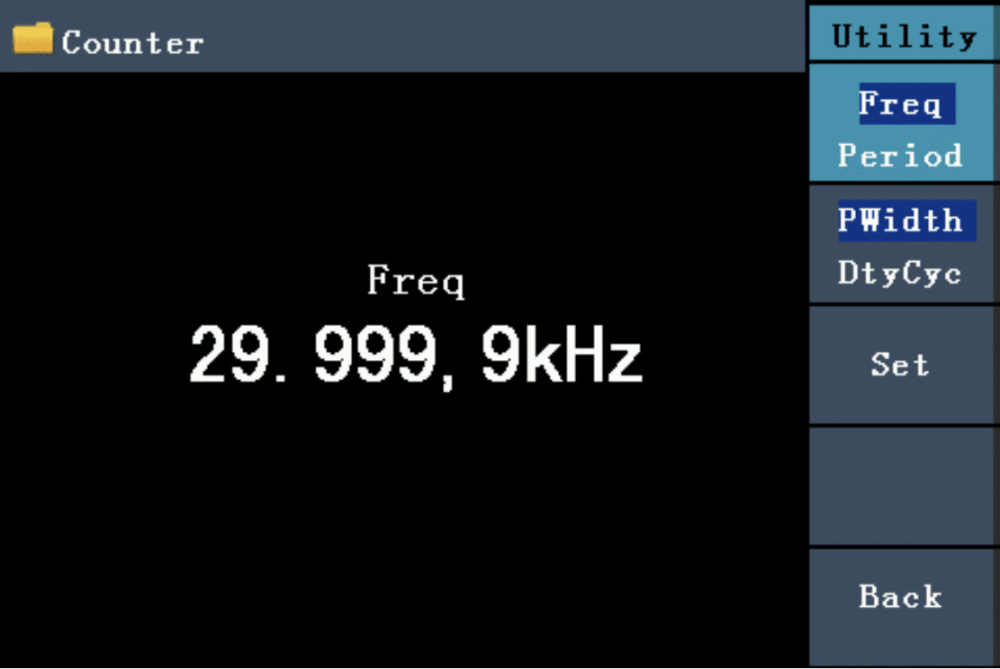

6桁分解能、100mHz〜200MHzの周波数測定範囲
周波数、周期、パルス幅、デューティ比を測定することができます。
価格･仕様
| モデル | AG1012 | AG1022 | AG1012F | AG1022F | AG2052F | AG2062F |
| チャンネル数 | 2 | |||||
| 最高周波数 | 10MHz | 25MHz | 10MHz | 25MHz | 50MHz | 60MHz |
| サンプルレート | 125MS/s | 300MS/s | ||||
| 分解能 | 14ビット | |||||
| 波形 | ||||||
| 標準波形 | 正弦波, 矩形波, パルス, ランプ波, ノイズ | |||||
| 任意波形 | 指数立ち上がり、指数立ち下がり、Sin(x)/x、ステップ波など、合計45のビルトイン波形、ユーザー定義の任意波形 | |||||
| 周波数(分解能1μHz) | ||||||
| 正弦波 | 1μHz – 10MHz | 1μHz – 25MHz | 1μHz – 10MHz | 1μHz – 25MHz | 1μHz – 50MHz | 1μHz – 60MHz |
| 矩形波 | 1μHz – 5MHz | 1μHz – 25MHz | 1μHz – 30MHz | |||
| パルス | 1μHz – 5MHz | 1μHz – 10MHz | ||||
| ランプ波 | 1μHz – 1MHz | |||||
| ノイズ | 25MHz (-3dB) (typical) | |||||
| 任意波形 | 1μHz – 10MHz | |||||
| 振幅 | ||||||
| 振幅 | 1mVpp – 10Vpp (50Ω負荷), 1mVpp – 20Vpp (ハイ・インピーダンス負荷) | |||||
| 分解能 | 1mVpp. または 4桁 | |||||
| DC オフセットレンジ (AD+DC) | ±5V (50Ω負荷), ±10V (ハイ・インピーダンス負荷) | |||||
| DC オフセット分解能 | 1mV, または 4桁 | |||||
| 出力インピーダンス | 50Ω (代表値) | |||||
| 任意波形 | ||||||
| 波形長 | 2ポイント ～ 8kポイント | 2ポイント ～ 1Mポイント | ||||
| 不揮発メモリー | 64M byte | |||||
| 変調 | ||||||
| 変調波形 | – | AM, FM, PM, FSK, Sweep, Burst | AM, FM, PM, FSK, PWM, Sweep, Burst | |||
| 変調周波数 | 2mHz to 20.00KHz (FSK 1μHz – 100KHz) | |||||
| 周波数カウンタ | ||||||
| 測定項目 | – | 周波数, 周期, +Width, -Width, +Duty, -Duty | ||||
| 周波数測定レンジ | 100mHz ~ 200MHz | |||||
| 周波数分解能 | 6桁/秒 | |||||

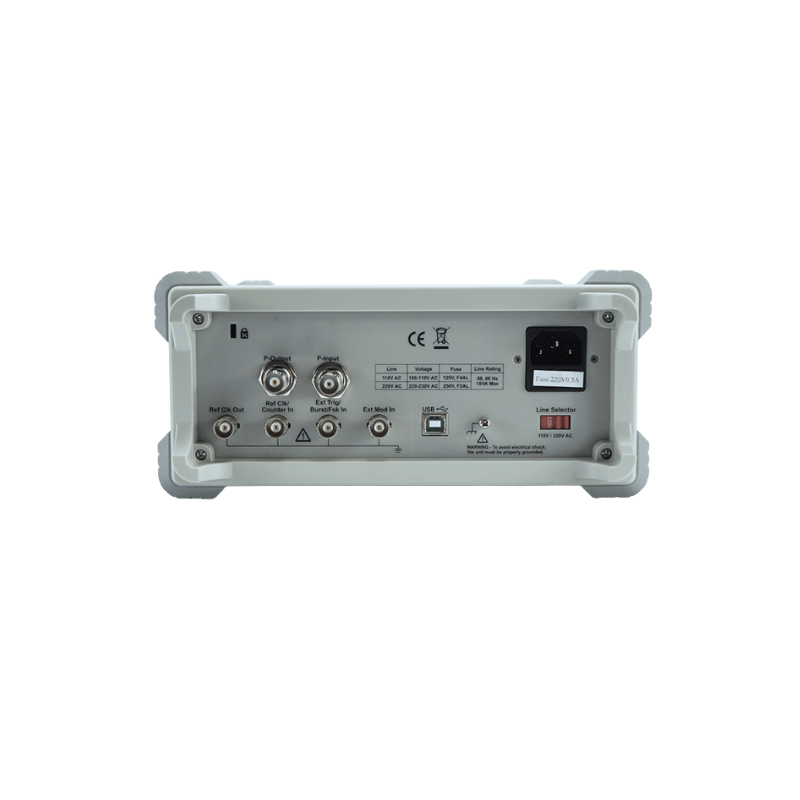

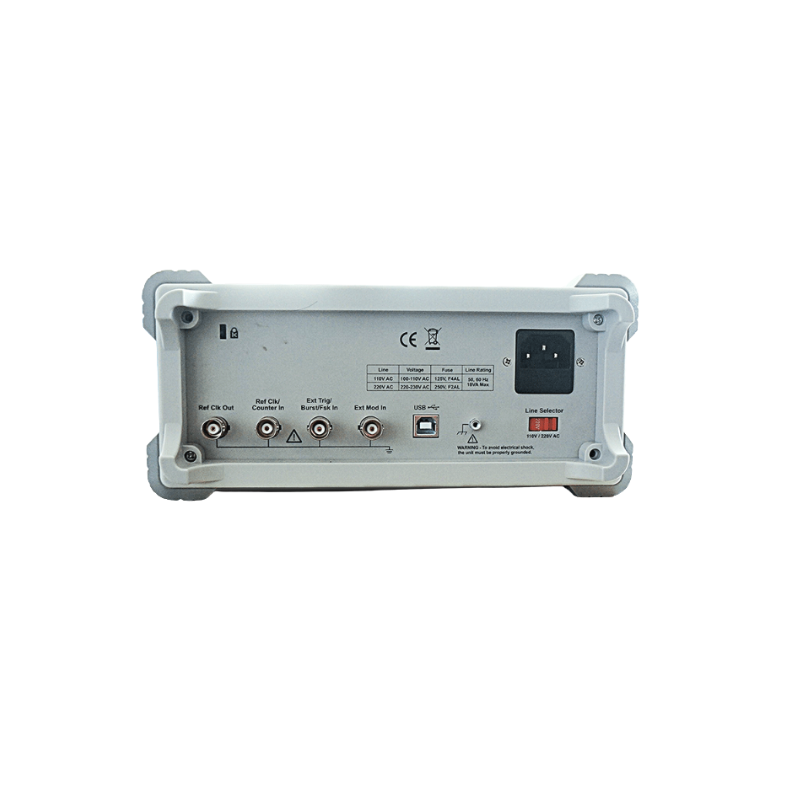

| 入力/出力 | ||||||
| ディスプレイ | 4インチ (480×320ピクセル） LCD | |||||
| タイプ | – | カウンタ | ||||
| 外部変調入力、 | ||||||
| 外部トリガ入力、 | ||||||
| 外部基準クロック入出力 | ||||||
| インターフェース | USB ホスト, USB デバイス | |||||
| そのほか | ||||||
| 寸法(W×H×D) | 235 × 110 × 295 (mm) | |||||
| 重量 | 約3.0 kg | |||||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| Power Cord | 1 |
| CD Rom | 1 |
| Quick Guide | １ |
| USB Cable | 1 |
| Q9 | 1 |
資料
製品動画
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
