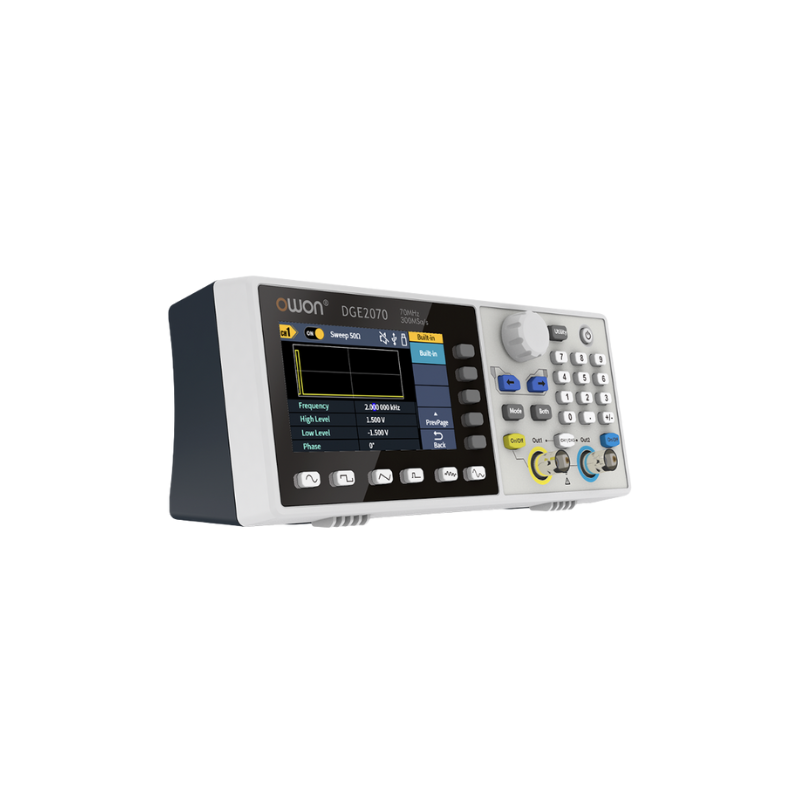

OWON(オウオン) DGE2000シリーズ, 任意波形ファンクションジェネレータ

モデル

DGE2035

DGE2070

チャンネル数

2

出力周波数

35MHz

70MHz

　サンプルレート

125MSa/s

300MSa/s

垂直分解能

14 bits

波形

基本波形

sine, square, pulse, ramp, and noise

ビルトイン/任意波形

exponential rise, exponential fall, sin(x)/x, step wave,

and others, total 150 built-in waveforms,

and user-defined arbitrary waveform

周波数

サイン波

2mHz – 35MHz

2mHz – 70MHz

方形波

2mHz – 15MHz

2mHz – 20MHz

パルス

2mHz – 15MHz

2mHz – 20MHz

ランプ波

2mHz – 1MHz

2mHz – 2MHz

ノイズ

20MHz (-3dB，typical)

ビルトイン波形

2mHz -10MHz

周波数分解能

1 μHz or 7桁

周波数安定度

0±40℃で±30ppm

周波数エージングレート

±30ppm/年

任意波形

波形長

2 – 8K points

サンプルレート

125Ma/s

300Ma/s

振幅

50Ω負荷の場合

1mVpp – 10Vpp（≤10MHz）

1mVpp – 5Vpp （≤70MHz）

DC Offset Range

(AD+DC)

±(10 Vpk – Amplitude Vpp/2) high resistance

±(5 Vpk – Amplitude Vpp/2) 50 Ω

DCオフセット分解能

1mV or 4digits

出力インピーダンス

50Ω (typical)

DCオフセット確度

±(1 % of |setting| + 1 mV + amplitude Vpp x 0.5%)

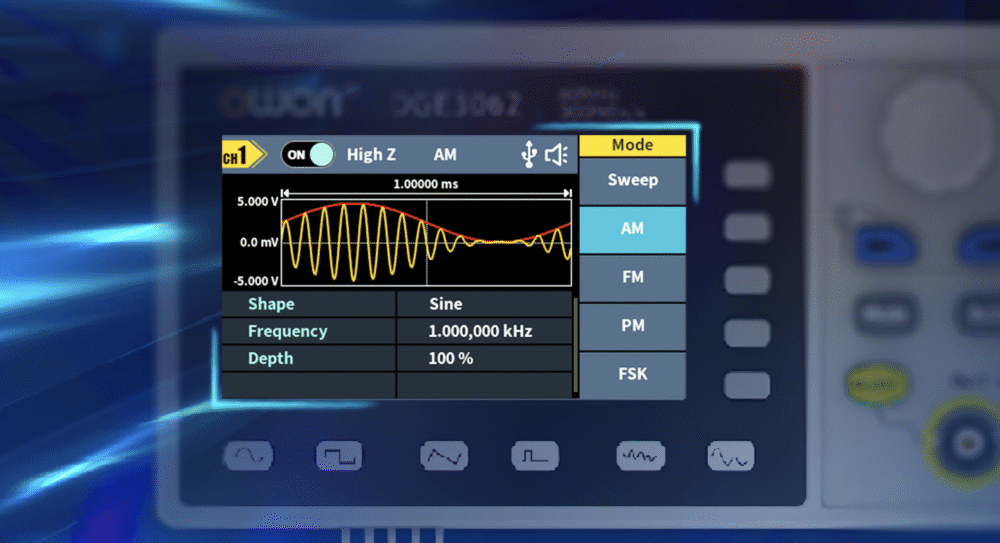

変調等

タイプ

AM, FM, PM, FSK, sweep, Burst

Internal Modulation Frequency

2 mHz to 100 kHz

スイープ

Carrier

Sine, rectangular wave, ramp wave, arbitrary wave(Except DC)

Minimum/Maximum

Starting Frequency

2mHz（minimum）/ maximum frequency of corresponding carrier

Minimum/Maximum

Termination Frequency

2mHz（minimum）/ maximum frequency of corresponding carrier

トリガ・ソース

internal, manual

Burst

Waveform

Sine wave, square wave, ramp wave, pulse wave and

arbitrary wave (Except DC)

Types

N-Cycle

Trigger source

Internal, manual

Carrier frequency

2 mHz ≤ Offset ≤ Maximum frequency of corresponding carrier /2

表示と通信

ディスプレイ

3.6- inch TFT LCD with resolution 480 x 272

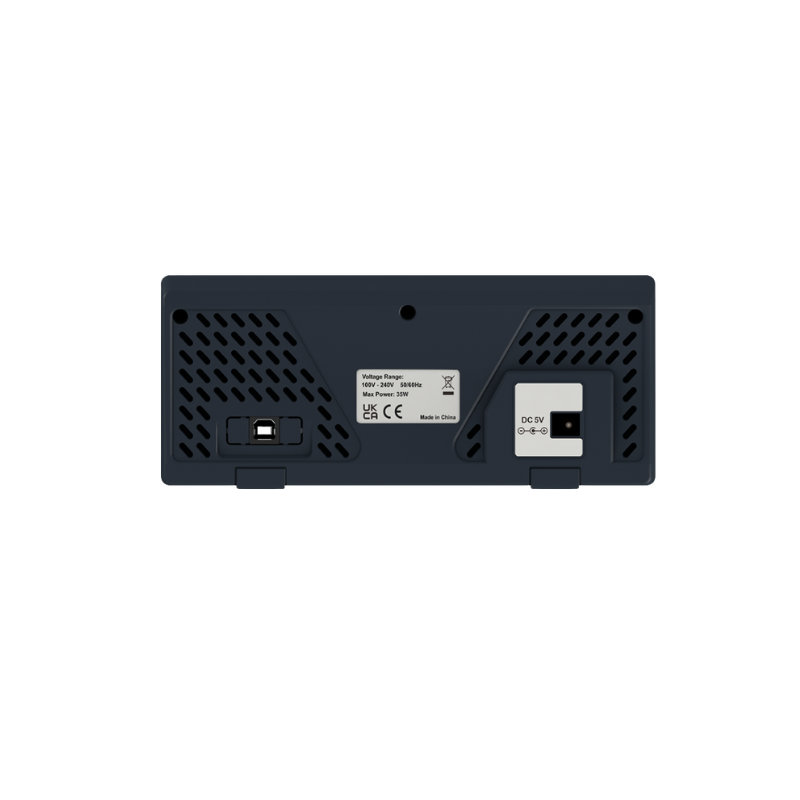

通信インターフェース

USB Device

機械仕様

寸法（WxHxD）

200mm x 68.5mm x 74.5mm

重量（本体）

0.5kg
