製品名
OWON(オウオン) DGE3000シリーズ, 任意波形ファンクションジェネレータ
シリーズ
DGE3000
メーカー
特長
・ 最高出力周波数：60MHz、 最高サンプルレート：300MSa/s
・ 垂直分解能：14ビット、 最大任意波形長：100kポイント
・ 5種の基本波形、160種のビルトイン波形、ユーザー定義任意波形
・ 多彩な変調機能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、 ASK、BPSK、OSK、DSBAM、QPSK
・ SCPIコマンドをサポート、USBデバイス・ポート経由でリモート コントロール可能
・ 3.6インチTFTカラー液晶ディスプレイ、 すべての設定を表示
■3.6インチTFTカラー液晶ディスプレイ
-
DGE3000シリーズは3.6インチTFTカラー液晶ディスプレイを備え、各チャンネルの出力波形のステータスやメニュー設定をフルに表示することができます。
操作が容易なショートカットキーで作業効率が向上します。
-

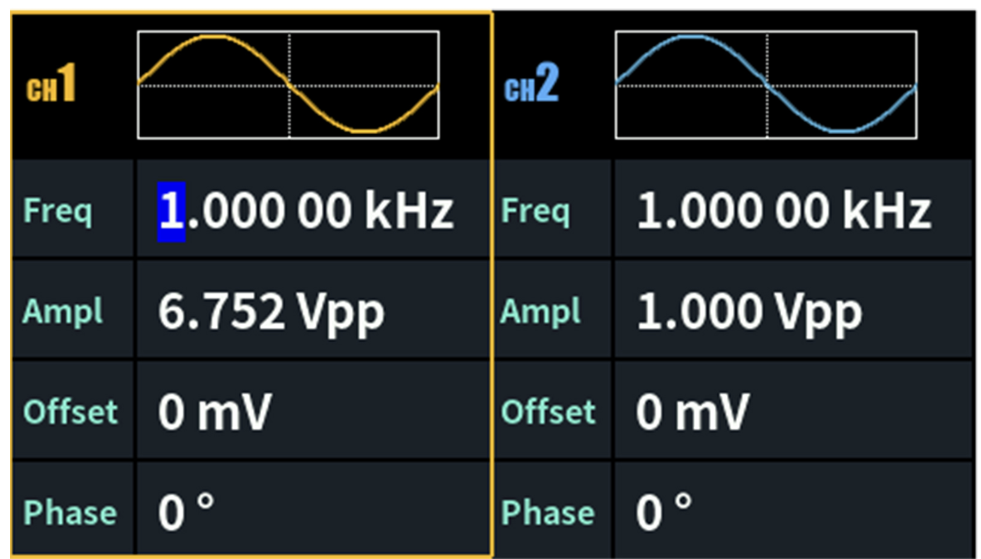

同等性能の2チャンネル
-
-
-

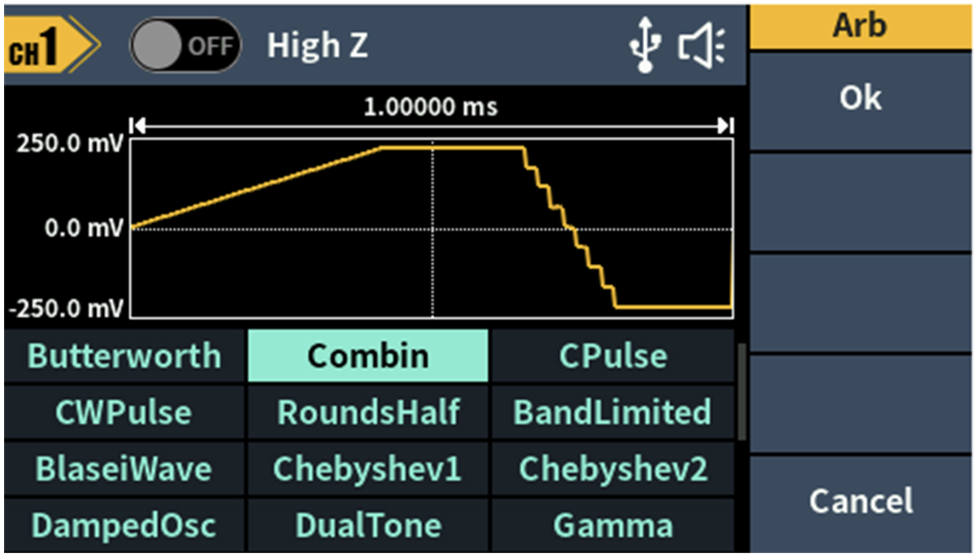

160種のビルトイン波形
-

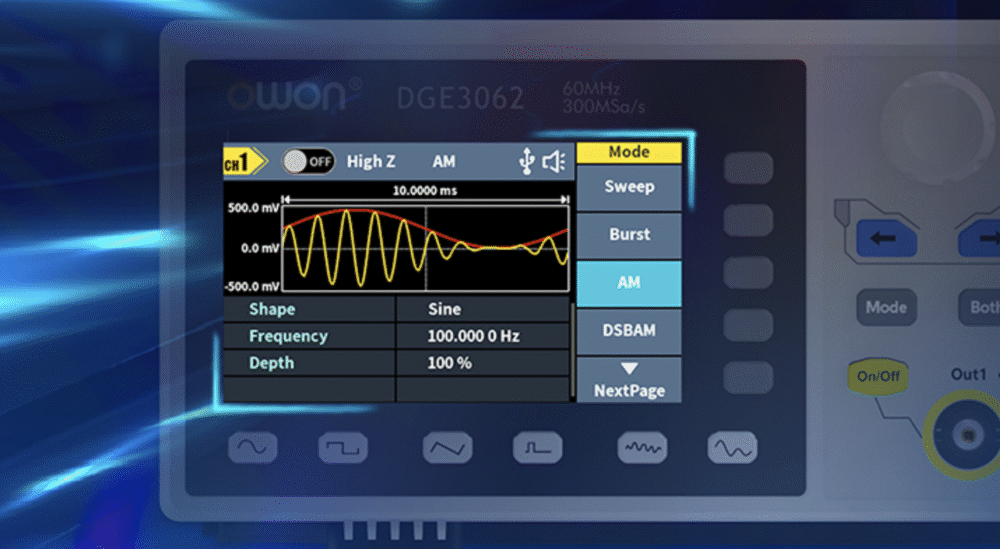

AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSBAM、QPSK、
多様な変調をサポート -
-
-
スイープ機能
-

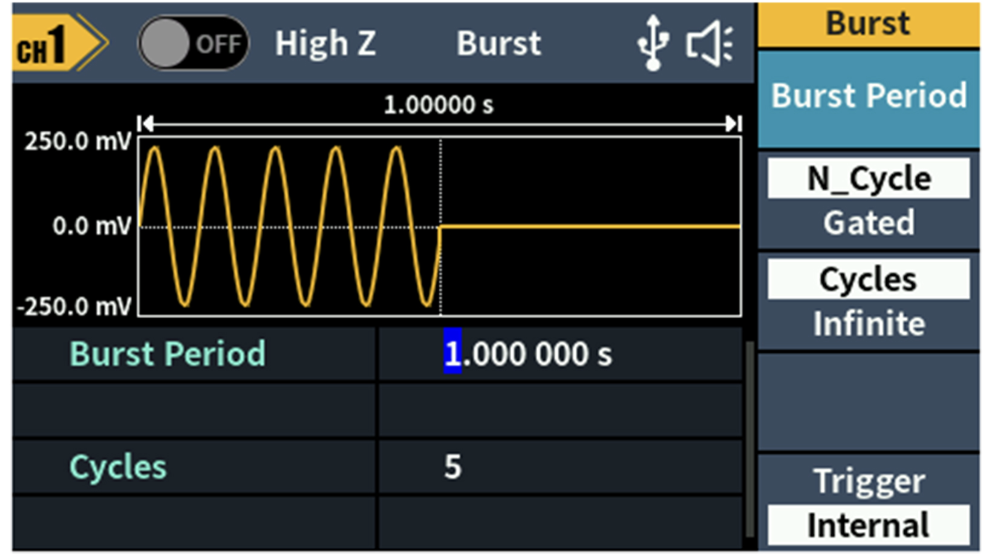

バースト機能

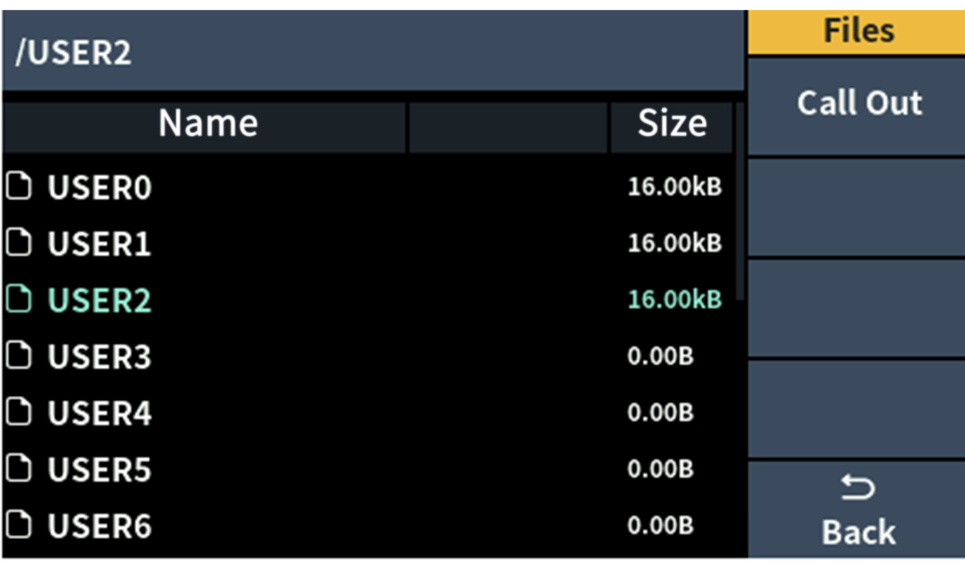

不揮発性メモリによる16波形ぶんの任意波形用ストレージ -
-
-

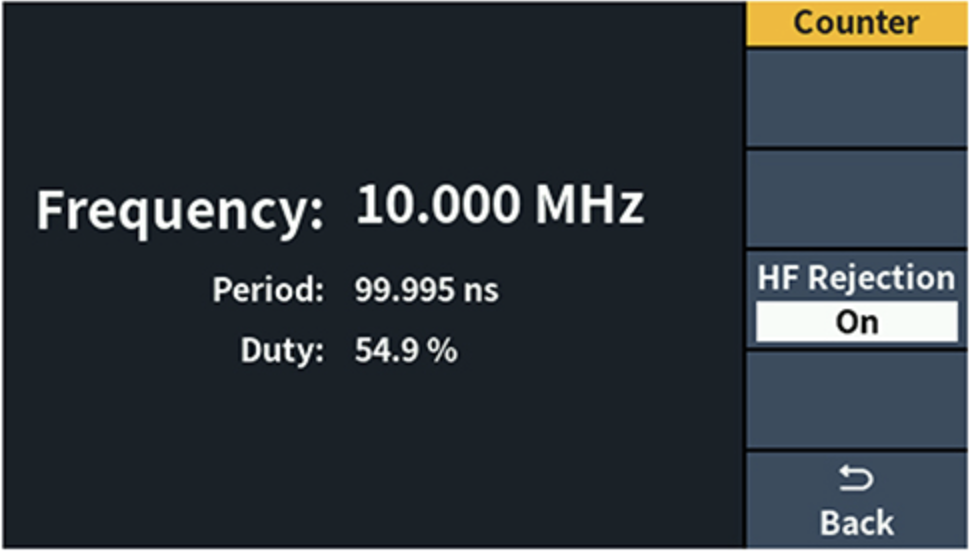

周波数カウンタ機能
測定範囲は100mHz〜100MHz
-

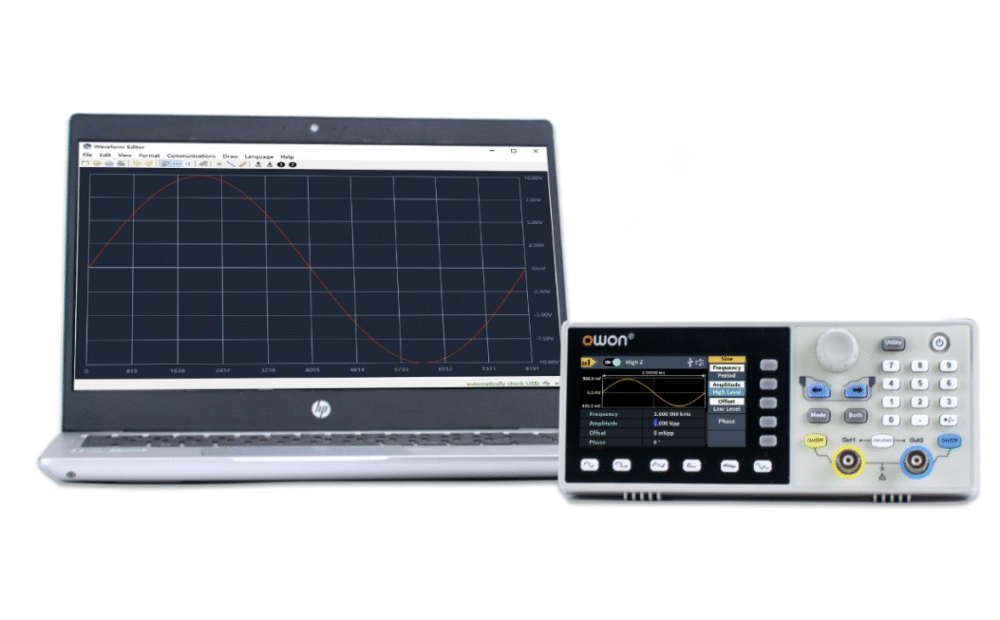

PCからのリモート・コントロールをサポート
-
価格･仕様
|
モデル |
DGE3032 |
DGE3062 |
DGE3031 |
DGE3061 |
|---|---|---|---|---|
|
チャンネル数 |
2 |
1 |
||
|
最高出力周波数 |
30MHz |
60MHz |
30MHz |
60MHz |
|
サンプルレート |
125MSa/s |
300MSa/s |
||
|
垂直分解能 |
14 bits |
|||
|
波形 |
||||
|
基本波形 |
sine, square, pulse, ramp, noise |
|||
|
ビルトイン波形 |
exponential rise, exponential fall, sin(x)/x, step wave, and others, total 160 built-in waveforms |
|||
|
周波数（1μHz分解能） |
||||
|
サイン波 |
1μHz – 30MHz |
1μHz – 60MHz |
1μHz – 30MHz |
1μHz – 60MHz |
|
方形波 |
1μHz – 15MHz |
1μHz – 20MHz |
1μHz – 15MHz |
1μHz – 20MHz |
|
パルス波 |
1μHz – 15MHz |
1μHz – 20MHz |
1μHz – 15MHz |
1μHz – 20MHz |
|
ランプ波 |
1μHz – 1MHz |
1μHz – 2MHz |
1μHz – 1MHz |
1μHz – 2MHz |
|
ノイズ |
20MHz (-3dB，typical) |
|||
|
ビルトイン波形 |
1μHz – 10MHz |
|||
|
任意波形 |
||||
|
波形長 |
2 points – 100K points |
|||
|
サンプルレート |
125MSa/s |
300MSa/s |
125MSa/s |
300MSa/s |
|
振幅 |
||||
|
50Ω負荷にて |
1mVpp – 10Vpp（≤10Hz） 1mVpp – 5Vpp （≤60MHz） |
|||
|
DCオフセット範囲 |
±(10 Vpk – Amplitude Vpp/2) high resistance ±(5 Vpk – Amplitude Vpp/2) 50 Ω |
|||
|
DCオフセット分解能 |
1mV or 4digits |
|||
|
出力インピーダンス |
50Ω (typical) |
|||
|
DCオフセット確度 |
±(1 % of |setting| + 1 mV + amplitude Vpp * 0.5%) |
|||
|
変調 |
||||
|
タイプ |
AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst |
|||
|
周波数カウンタ |
||||
|
測定機能 |
Frequency， period |
|||
|
周波数範囲 |
100mHz – 100MHz |
|||
|
周波数分解能 |
6 digits |
|||
|
入力 / 出力 |
||||
|
ディスプレイ |
3.6 inch 480 x 272 pixels TFT LCD |
|||
|
入出力モード |
external modulation input, external trigger input, Sync output |
|||
|
通信インターフェース |
USB Host, USB Device |
|||
|
機械仕様 |
||||
|
寸法 (W×H×D) |
200mm x 92mm x 157mm |
|||
|
重量（梱包を含まない） |
0.8kg |
|||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| Power Cord | 1 |
| Quick Guide | 1 |
| USB Cable | １ |
| Q9 Cable | 1 |
| BNC to Alligator Clip | 1 |
資料
製品カタログ
OWON総合カタログ製品動画
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
