特長

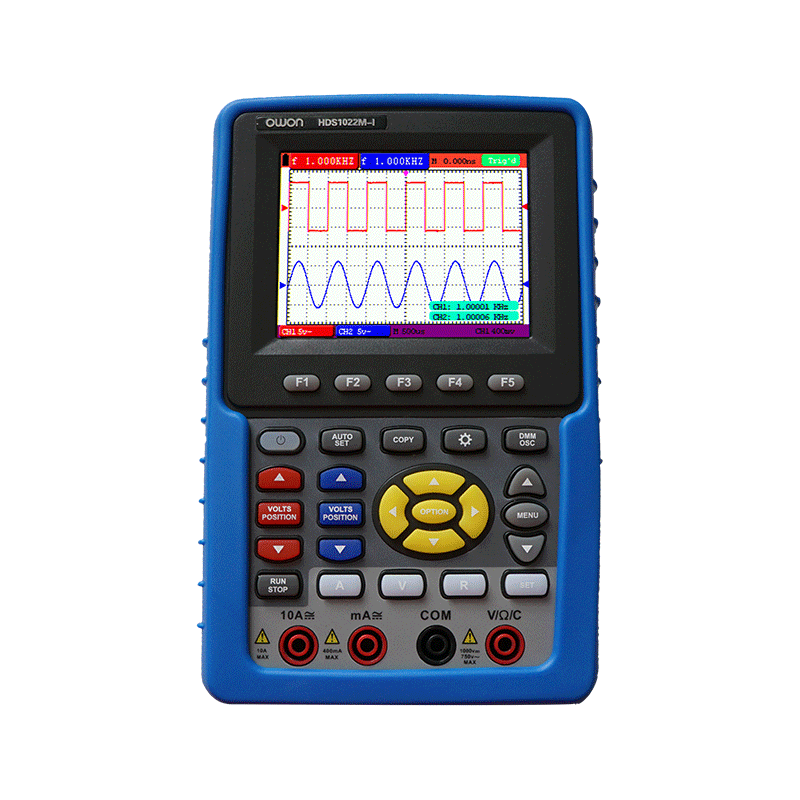

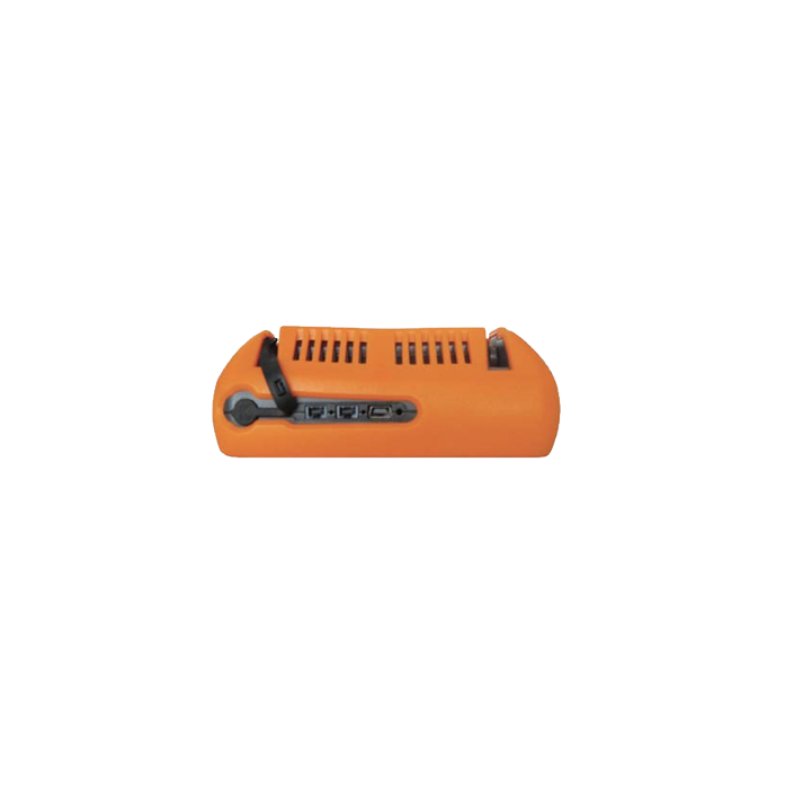

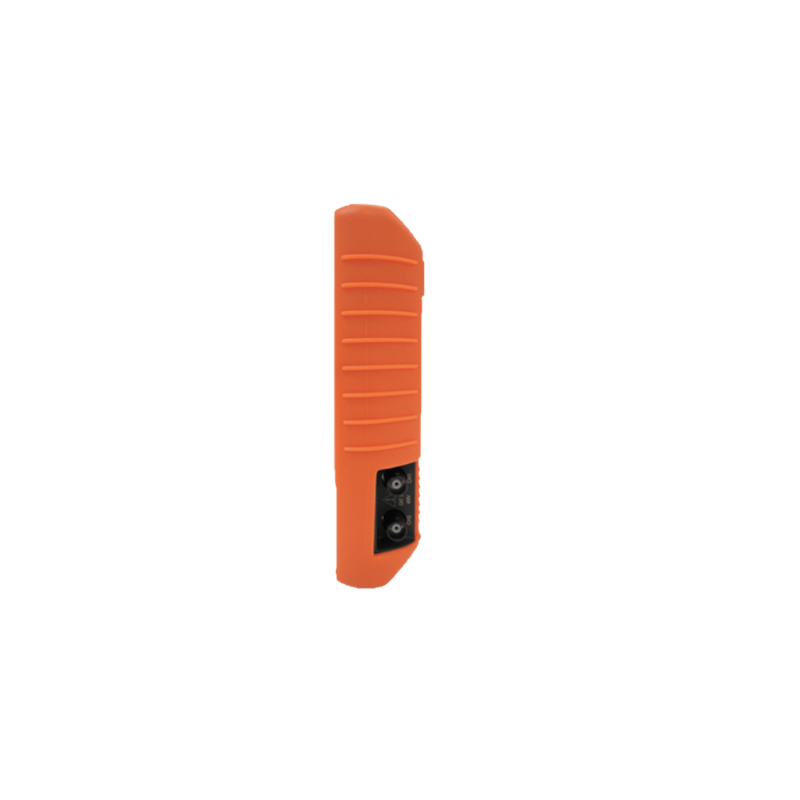

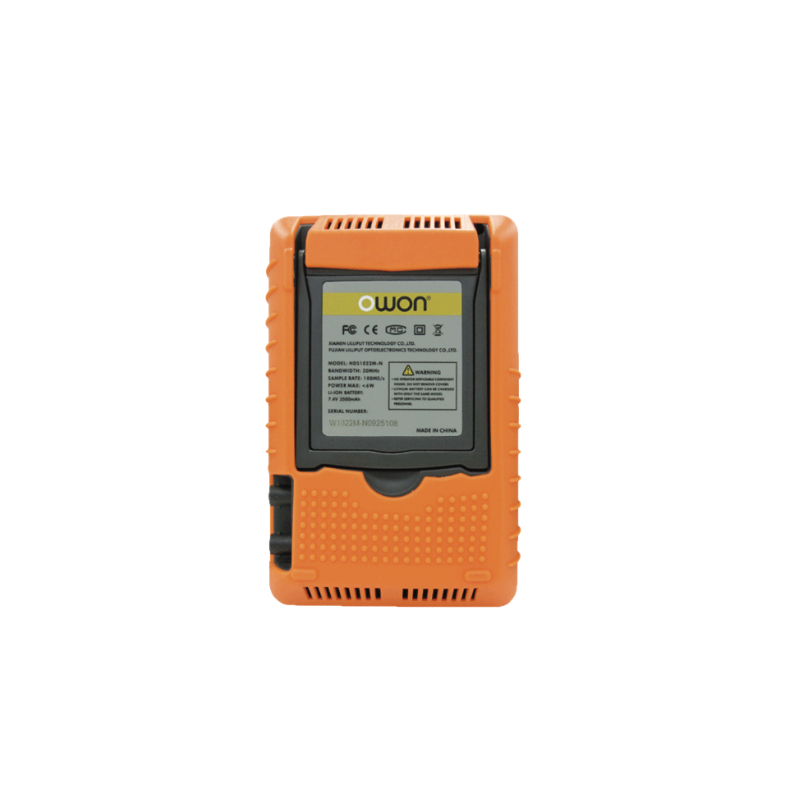

HDS-N、HDS-Iシリーズ 2チャンネル ハンドヘルド・オシロスコープ 2 in 1
・2 in 1 （オシロスコープ + マルチメーター）
・周波数帯域：20MHz, 60MHz, 100MHz, 200MHz
・2チャンネル
・サンプルレート：最高100Mサンプル/秒（20MHzモデル）, 最高1Gサンプル/秒（そのほかのモデル）
・レコード長：6k
・オート・スケール機能
・FFT
・20種の自動測定機能
・チャネル間絶縁（HDS1022M-Iのみ）

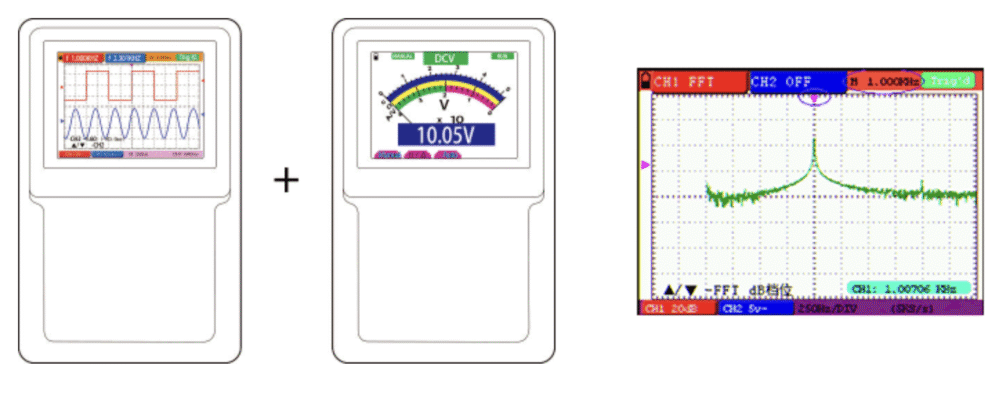

■2 in 1（オシロスコープ + マルチメーター）
-
オシロスコープ + 3 1/2桁マルチメーター + FFTアナライザ

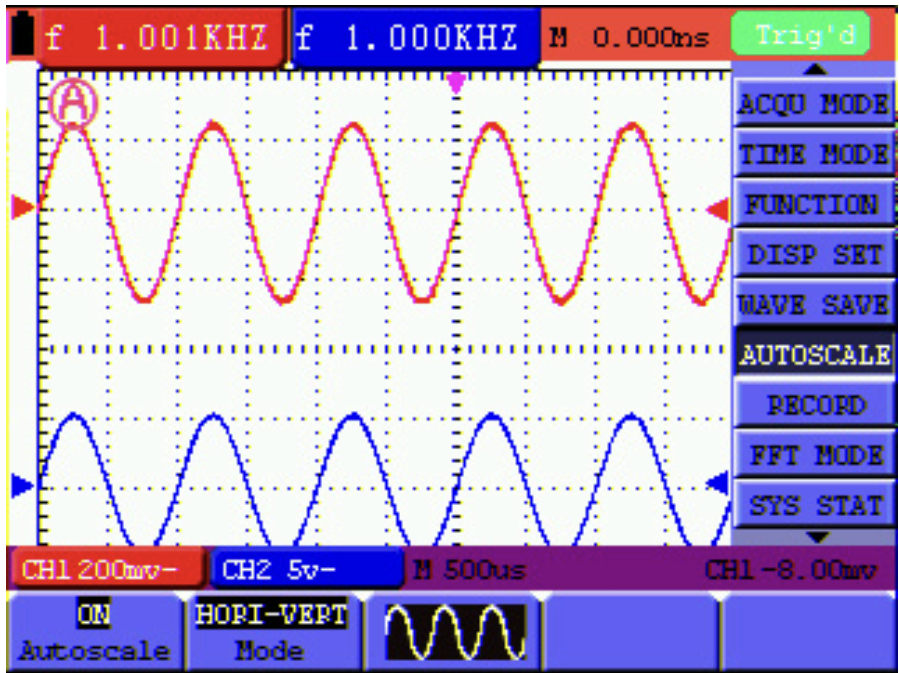

■オート・スケール機能
-
オート・スケール状態では、オシロスコープは、入力信号のタイプ、振幅および周波数に応じて、特定のトリガ・モード、垂直軸スケールおよび水平軸スケールに自動で設定します。
価格･仕様
| モデル | HDS1022M-I | HDS1022M-N | HDS2062M-N | HDS3102M-N | HDS4202M-N |
|---|---|---|---|---|---|
| 価格（税込） | ￥117,700 | ￥64,900 | ￥78,100 | ￥97,900 | ￥139,700 |
| 周波数帯域 | 20MHz | 60MHz | 100MHz | 200MHz | |
| サンプルレート | 最高 100Mサンプル/秒 | 最高 1Gサンプル/秒 | |||
| 水平軸スケール | 5ns/div～100s/div ステップ 1～2.5～5 |
5ns/div～100s/div ステップ 1～2～5 |
2ns/div～100s/div ステップ 1～2～5 |
||
| ディスプレイ | 3.7インチ カラーTFTディスプレイ（640×480ピクセル） | ||||
| チャンネル | 絶縁2（グラウンド絶縁1000:1） | 2 | |||
| レコード長 | 6k | ||||
| 入力カップリング | DC, AC, GND | ||||
| 垂直軸スケール | 5mV/div～5V/div | ||||
| 垂直軸分解能 | 8ビット | ||||
| トリガ・タイプ | – | エッジ, ビデオ | |||
| アクイジション・モード | – | サンプル, ピーク検出, アベレージ | |||
| 波形演算 | ＋, －, ×, ÷, invert, FFT | ||||
| インターフェース | USBホスト, USBデバイス | USB | |||
| 電源 | – | 100V-240V AC, 50/60Hz | |||
| Li-ion バッテリー | 内蔵, 7.4V/3500mAh | 7.4V, 6時間動作 | |||
| 寸法（W×H×D） | 113×180×40mm | 115×180×40mm | |||
| 重量 | 約645g | ||||
| マルチメーター HDS1022M-I | |||
|---|---|---|---|
| 分解能 | 3 1/2桁（最大4000カウント） | ダイオード・テスト | 0V-1.5V |
| 入力インピーダンス | 10MΩ | 導通テスト | 50Ω未満でビープ |
| 電圧 |
VDC:400mV,4V,400V,1000V:±(1% ± 1 桁);最大入力:DC 1000V VAC:4V,40V,400V:±(1% ± 3 桁),周波数:40Hz-400Hz; 最大入力:AC 750Vrms |
||
| 電流 |
DC:40mA,400mA:±(1.5% ± 1 桁),10A:±(3% ± 3 桁) AC:40mA:±(1.5% ± 3 桁),400mA:±(2% ± 1 桁),10A:±(3% ± 3 桁) |
||
| インピーダンス | 400Ω:±(1% ± 3 桁),4KΩ/40KΩ/400KΩ/4MΩ:±(1% ± 1 桁),40MΩ:±(1.50% ± 3 桁) | ||
| キャパシタンス | 51.2nF-100uF:±(3% ± 3 桁) | ||
| マルチメーター HDS1022M-N HDS2062M-N HDS3102M-N HDS4202M-N | |||
|---|---|---|---|
| 分解能 | 3 1/2桁（最大4000カウント） | ダイオード・テスト | 0V-1.5V |
| 入力インピーダンス | 10MΩ | 導通テスト | 50Ω未満でビープ |
| 電圧 |
VDC:400mV,4V,40V,400V,1000V:±(1% ± 1 桁);最大入力:DC 1000V VAC:4V,40V,400V:±(1% ± 3 桁),750V:±(2% ± 3 桁);周波数:40Hz-400Hz; 最大入力:AC 750Vrms |
||
| 電流 |
DC:40mA,400mA:±(1.5% ± 1 桁),10A:±(3% ± 3 桁) AC:40mA:±(1.5% ± 3 桁),400mA:±(2% ± 1 桁),10A:±(5% ± 3 桁) |
||
| 抵抗 | 400Ω:±(1% ± 3 桁),40KΩ-4MΩ:±(1% ± 1 桁),40MΩ:±(1.5% ± 3 桁) | ||
| キャパシタンス | 51.2nF-100uF:±(3% ± 3 桁) | ||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電源コード | 1 |
| CDROM | 1 |
| クイック・ガイド | 1 |
| USBケーブル | 1 |
| プローブ | 2 |
| マルチメーターテストリード | 1 |
| 電源アダプタ | 1 |
| 金属ケース | 1 |
| 5V, 1KHz 出力アダプタ | 1 |
| キャパシタンス測定モジュール | 1 |
資料
製品カタログ
OWON総合カタログアプリケーション･用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定③—補正状態の自動判定方法オシロスコープによる自動測定④—簡易Bode測定プローブの種類と特徴の基本編①—電圧プローブの基礎と選び方プローブの種類と特徴の基本編②—高圧・差動・電流プローブ解説
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
