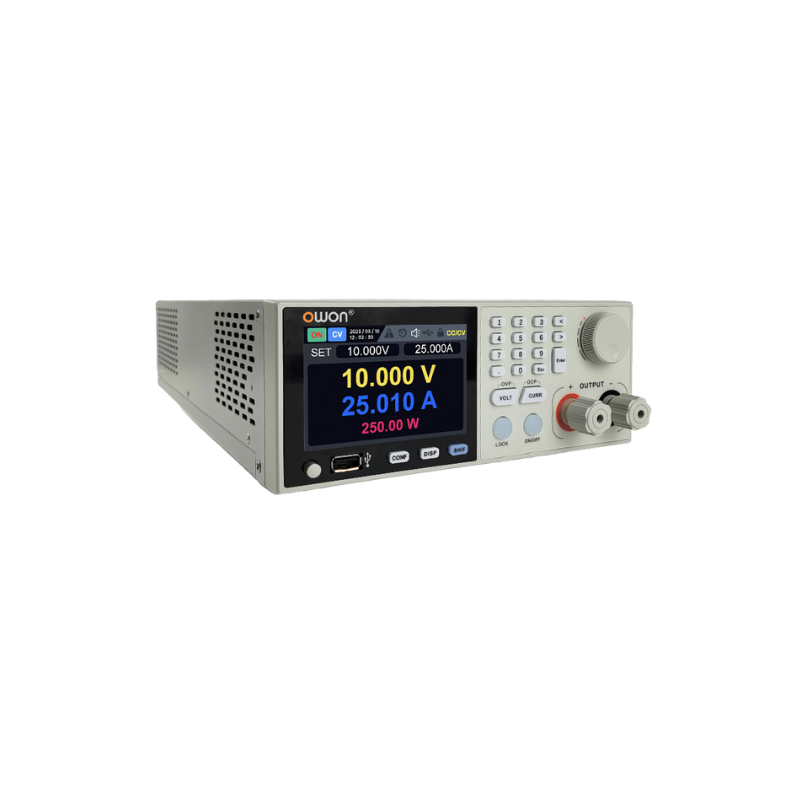

特長
・ 広い入力電圧範囲： AC85V – AC265V
・ 高精度低電力出力1200W – 3000W、広い出力電圧/電流範囲
・ 出力設定分解能： 10mV / 1mA
・ 100ステップのリスト出力をサポート

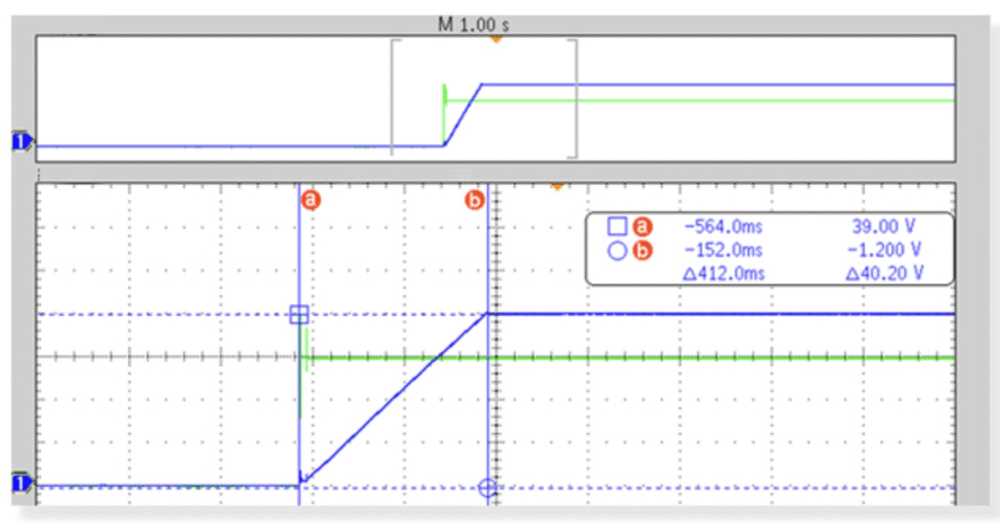

・ CV/CC 優先、調整可能な立ち上がり/立下り時間
・ ビルトイン放電回路

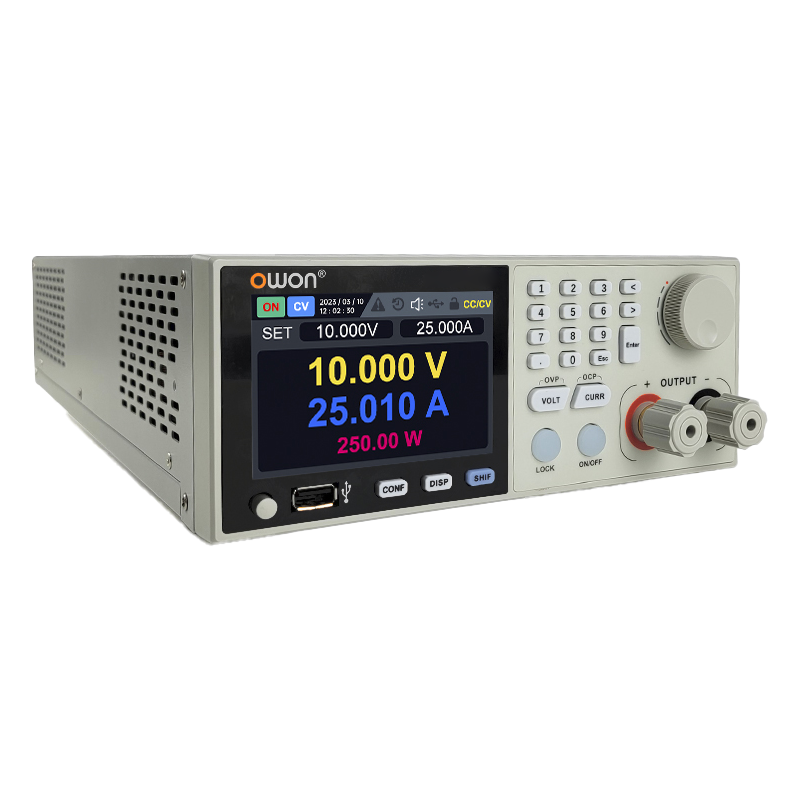

■鮮明な画面、有用な機能
-

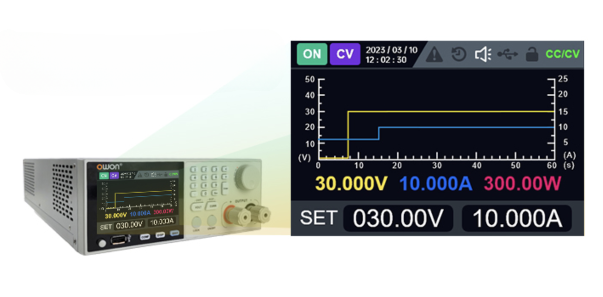

3.9インチのカラー液晶ディスプレイに1分間のリアルタイム電圧/電流カーブを表示できるので、負荷の異常を簡単に検出できます。
-

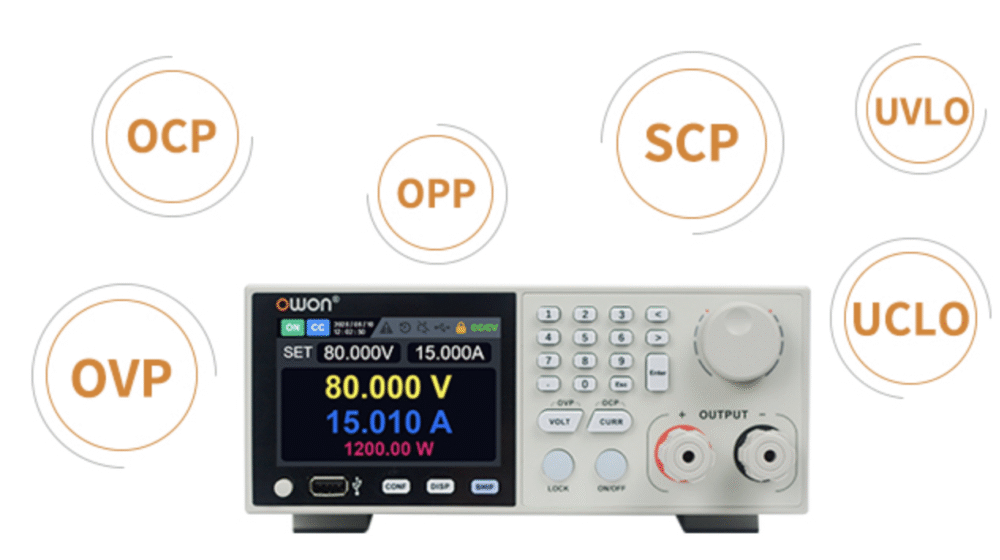

調整可能なOVP（過電圧保護）/ OCP（過電流保護）/ OPP（過電力保護）機能。
-
-
-
CC/CV優先機能
この機能により非線形な負荷での起動時に電流がオーバーシュートしないようにできます。
-

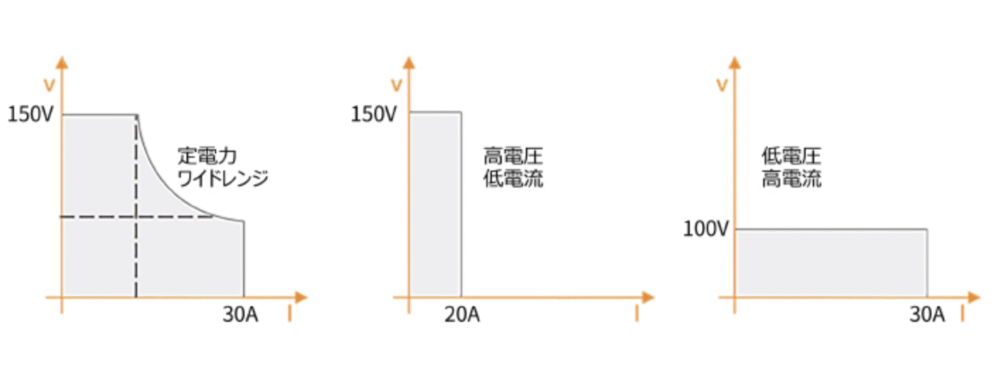

ワイドな出力電圧/電流範囲：高電圧×低電流、低電圧×高電流の両方に対応
-
-
-

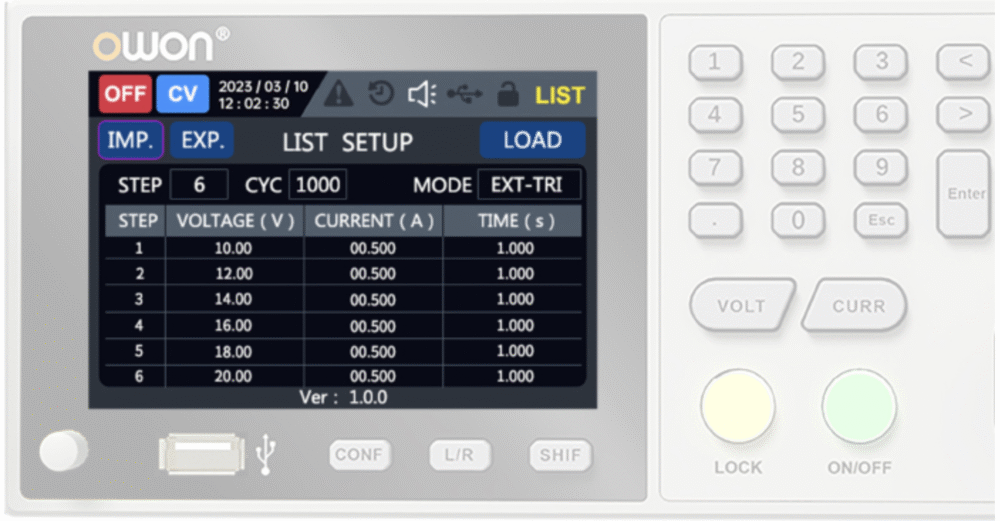

最大100ステップ対応、1ms〜28hのタイミング設定可能。電圧/電流の組合せカスタマイズに対応。
-

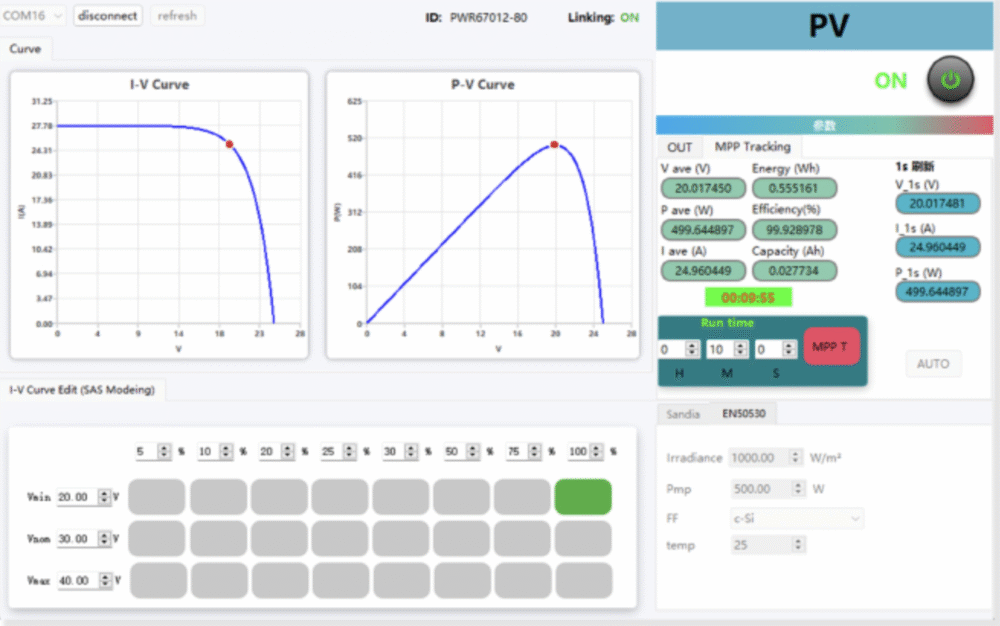

太陽電池シミュレーション出力機能に対応し、EN50530、Sandiaなどの標準曲線を内蔵。
太陽電池インバータのMPPT（最大電力点追従）効率を簡単に評価することができます。 -
-
-

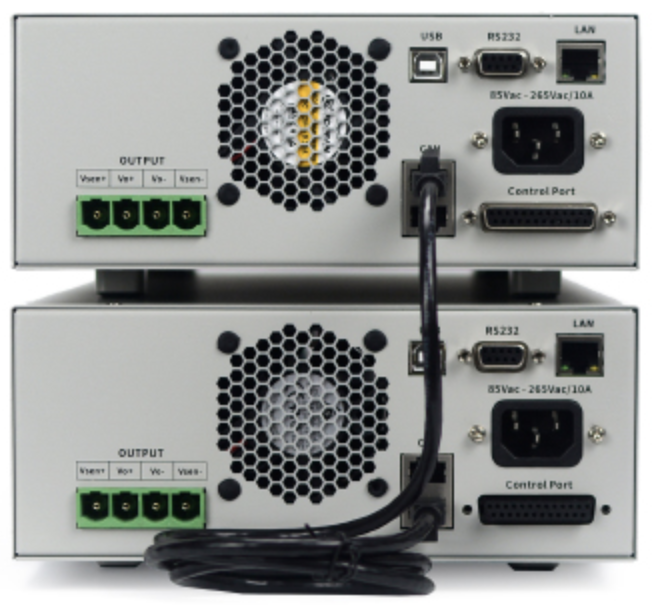

本製品は、最大3台までの並列接続と2台の直列接続に対応し、出力の最大電力、最大電圧、最大電流を拡張できます。
「並列／直列モードではマスター電源で制御します」
「並列／直列モードでは特別な校正は不要です」
価格･仕様
|
モデル |
OWH67012-80 |
OWH67020-150 |
OWH67030-150 |
|
|---|---|---|---|---|
|
価格（税込） |
￥242,000 |
￥385,000 |
￥429,000 |
|
|
出力 |
1200W |
2000W |
3000W |
|
|
入力電源 |
85Vac-265Vac；45-65HZ |
|||
|
ロード・レギュレーション ±(％of Output+Offset) (10%-90%) |
CV |
≤0.03%+10mV |
≤0.03%+10mV |
≤0.03%+10mV |
|
CC |
≤0.05%+30mA |
≤0.05%+30mA |
≤0.05%+30mA |
|
|
ライン・レギュレーション ±(％of Output+Offset) |
CV |
≤0.01%+10mV |
≤0.01%+10mV |
≤0.01%+10mV |
|
CC |
≤0.05%+30mA |
≤0.05%+30mA |
≤0.05%+30mA |
|
|
設定分解能 |
10mV/1mA |
|||
|
リードバック分解能 |
10mV/1mA |
|||
|
設定確度(25℃ ± 5℃) (within 12 months) |
≤0.05% ± 20mV ; ≤0.1% ± 30mA |
|||
|
リードバック確度 (25℃ ± 5℃) |
≤0.05% ± 20mV ; ≤0.1% ± 30mA |
|||
|
ノイズ/リプル(*) |
電圧 |
≤100mVp-p |
≤150mVp-p |
≤150mVp-p |
|
電流 |
≤50mArms |
≤30mArms |
≤50mArms |
|
|
温度係数 (0℃ – 40℃) |
電圧 |
100ppm/℃ |
||
|
電流 |
200ppm/℃ |
|||
|
リードバック温度係数 |
電圧 |
100ppm/℃ |
||
|
電流 |
200ppm/℃ |
|||
|
リカバリー時間 (0%~100% 定格負荷) |
≤5ms |
|||
|
動作温度 |
0-40℃ |
|||
|
ディスプレイ |
3.9 inch LCD |
|||
|

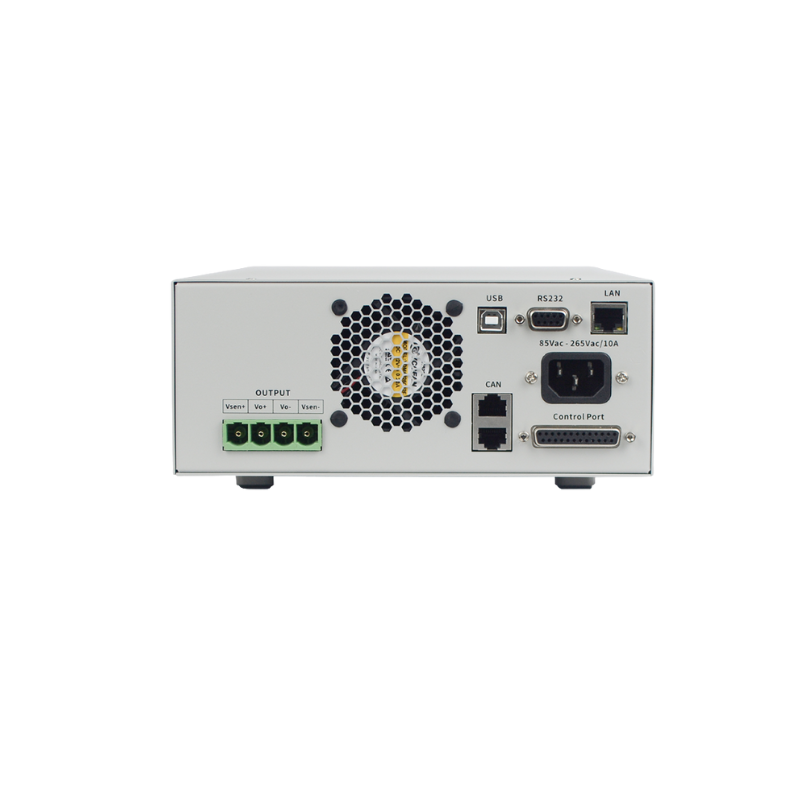

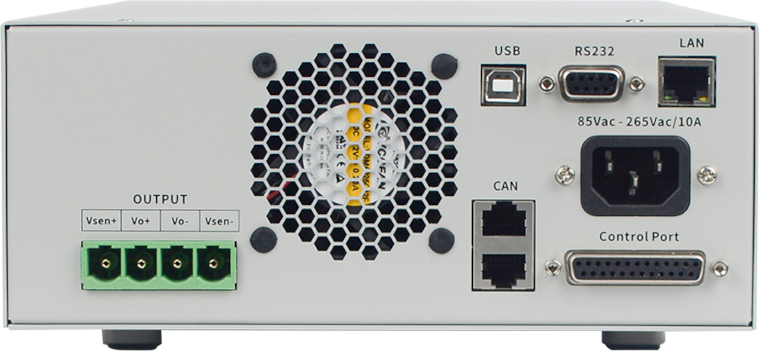

通信インターフェース |
RS485, USB, CAN, LAN（optinal）, DB25 (Analog /Dry Contact) |
|||
|
寸法（W*H*D） |
214.6*88*453mm |
|||
|
重量 |
6.4kg |
6.8kg |
6.8kg |
|
|
型名 |
オーダー情報 |
|
OWH67012-80 |
0-80.000V/0-30.000A/1200.0W; 1ch |
|
OWH67012-150 |
0-150.000V/0-20.000A/1200.0W;1ch |
|
OWH67012-300 |
0-300.000V/0-10.000A/1200.0W;1ch |
|
OWH67020-150 |
0-150.000V/0-20.000A/2000.0W;1ch |
|
OWH67020-300 |
0-300.000V/0-10.000A/2000.0W;1ch |
|
OWH67030-150 |
0-150.000V/0-30.000A/3000.0W;1ch |
|
OWH67030-300 |
0-300.000V/0-15.000A/3000.0W;1ch |
|
OWH67-S |
solar panel simulator |
|
OWH67-L |
LAN port |
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電源コード | 1 |
| クイックガイド | 1 |
| USBケーブル | １ |
| ハンドル | 1 |
資料
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
