特長
・2チャンネル・オシロスコープ+25MHz任意波形発生器（SDS210S,215S,220S）
・周波数帯域：100MHZ、150MHz、200MHz
・最高サンプルレート：1GS/s （2チャンネル使用時）
・20Mポイント レコード長
・30種の波形パラメータ自動測定
・6桁高精度周波数カウンタ
・FFT解析
・USBデバイス＆ホスト・ポート、SCPIコマンドをサポート
・7インチTFT LCDディスプレイ

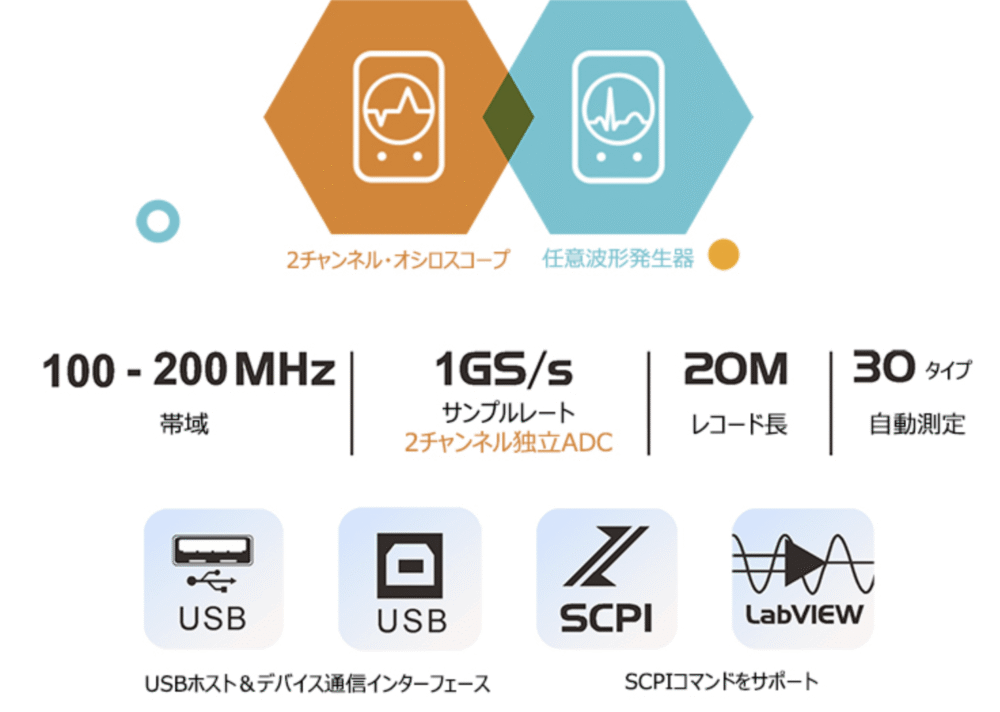

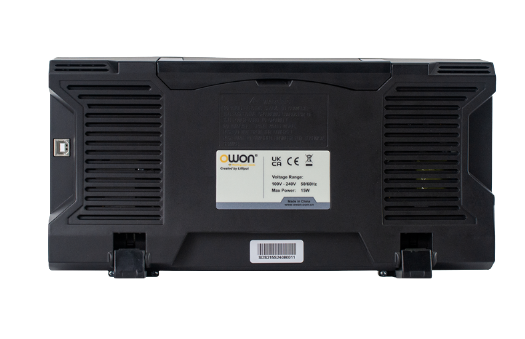

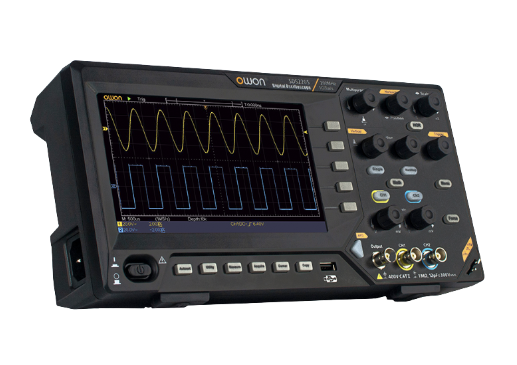

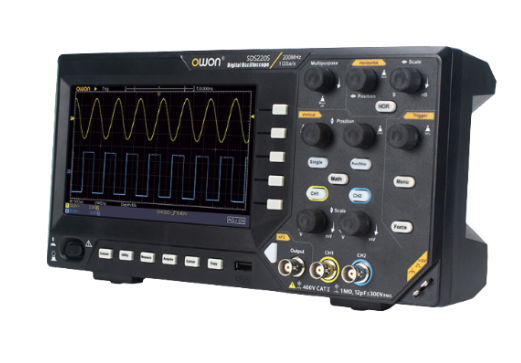

■多機能デジタル・オシロスコープ
- ・2チャンネル・オシロスコープ+25MHz任意波形発生器（SDS210S,215S,220S）
・周波数帯域：100MHZ、150MHz、200MHz
・最高サンプルレート：1GS/s （2チャンネル使用時） -
-
-

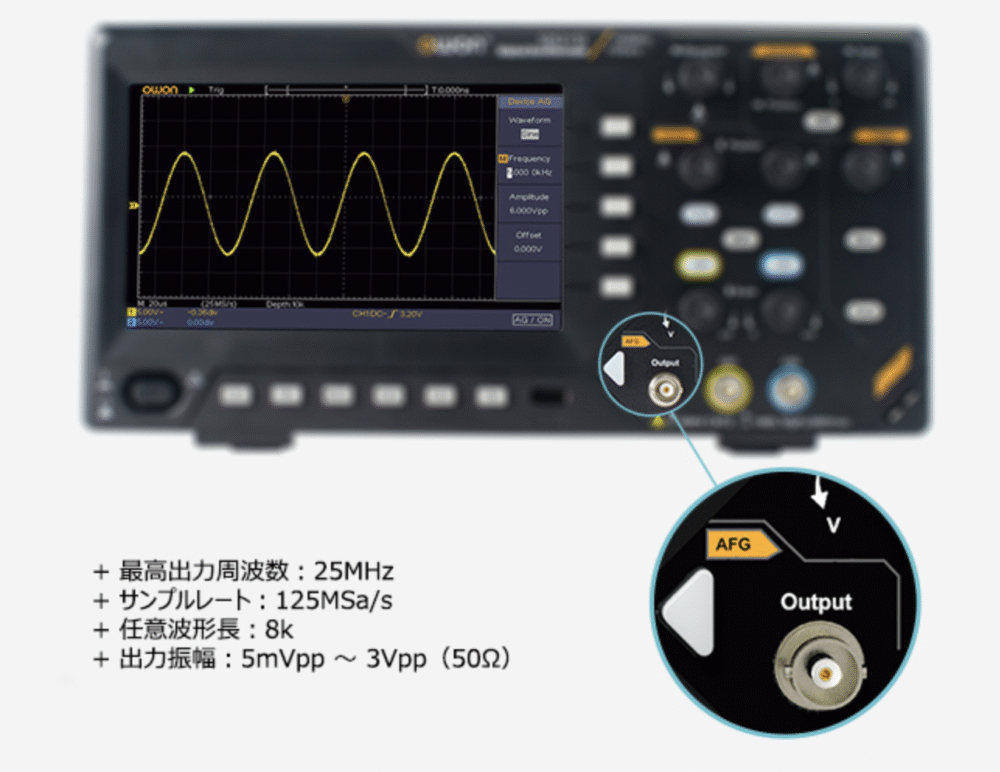

・最高出力周波数：25MHz
・サンプルレート：125MSa/s
・任意波形長：8k
・出力振幅：5mVpp ～ 3Vpp（50Ω）
-

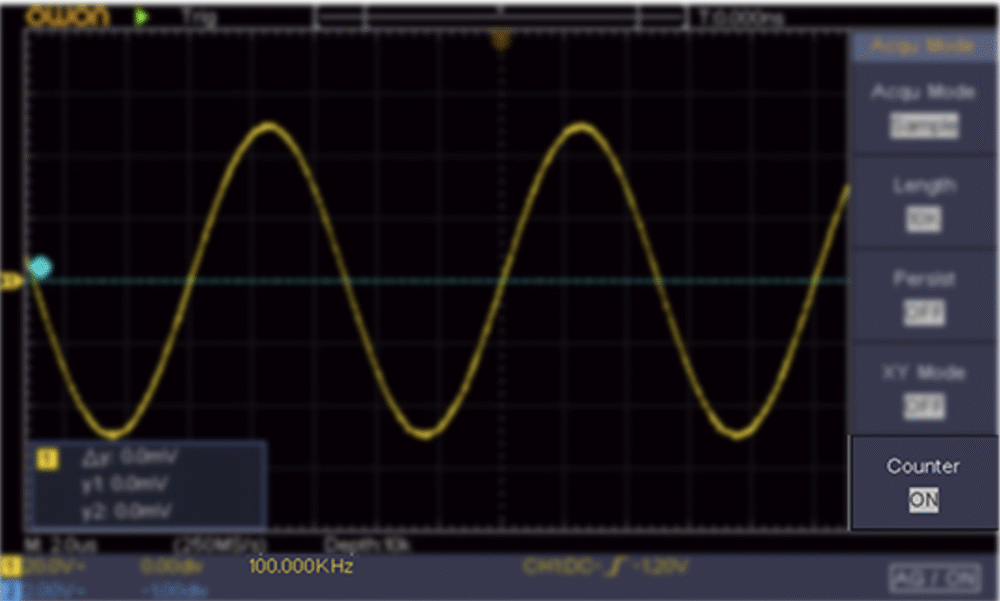

・内蔵の周波数カウンタは、CH1 または CH2 を測定ソースとして使用し、
6桁表示で入力信号を正確に測定します。 -
-
-

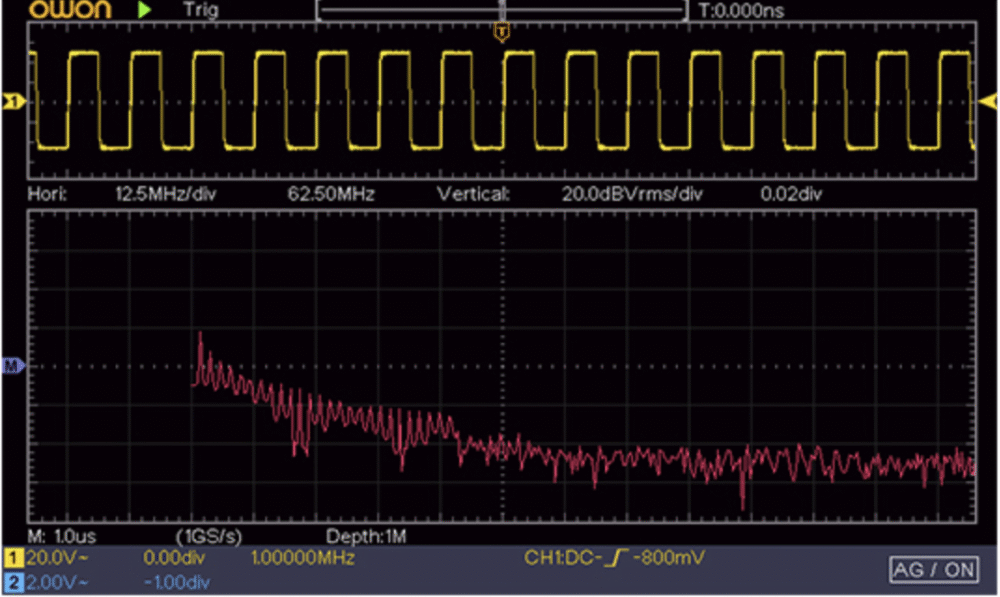

時間領域信号を周波数領域に変換するFFT演算は、高調波、歪み、ノイズなどを測定するのに役立ちます。
-

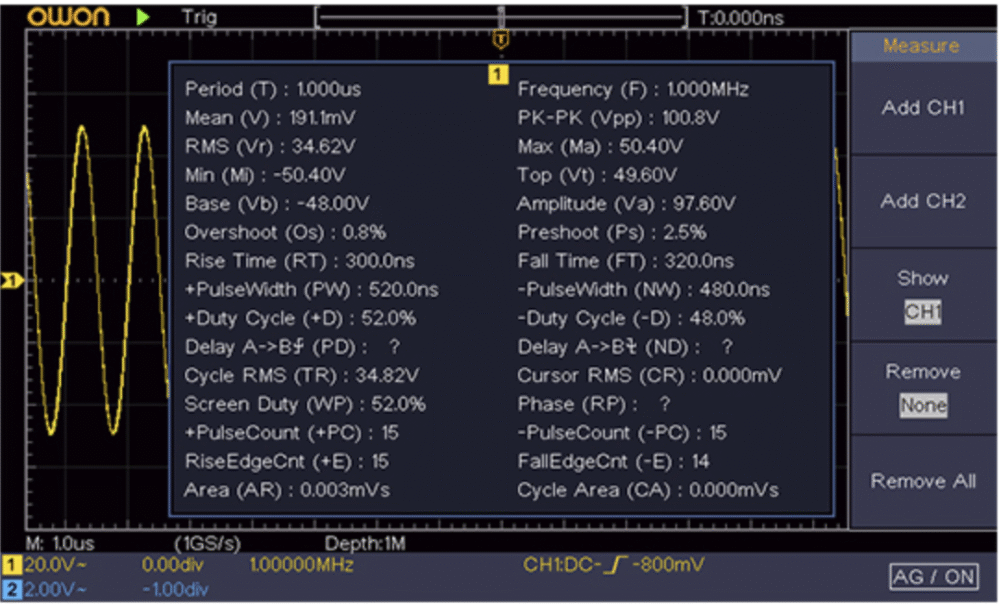

垂直軸パラメータ、水平軸パラメータ、チャンネル間遅延や位相などを自動測定できます。
-
-
-

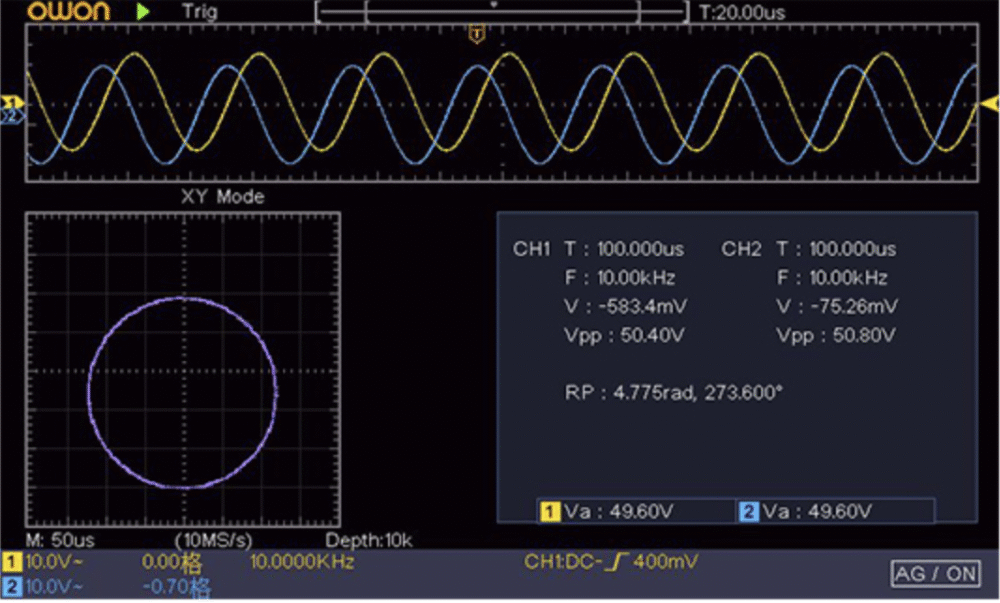

X-Y表示、Y-T表示、各チャンネルの波形パラメータの3ウィンドウを表示します。
-

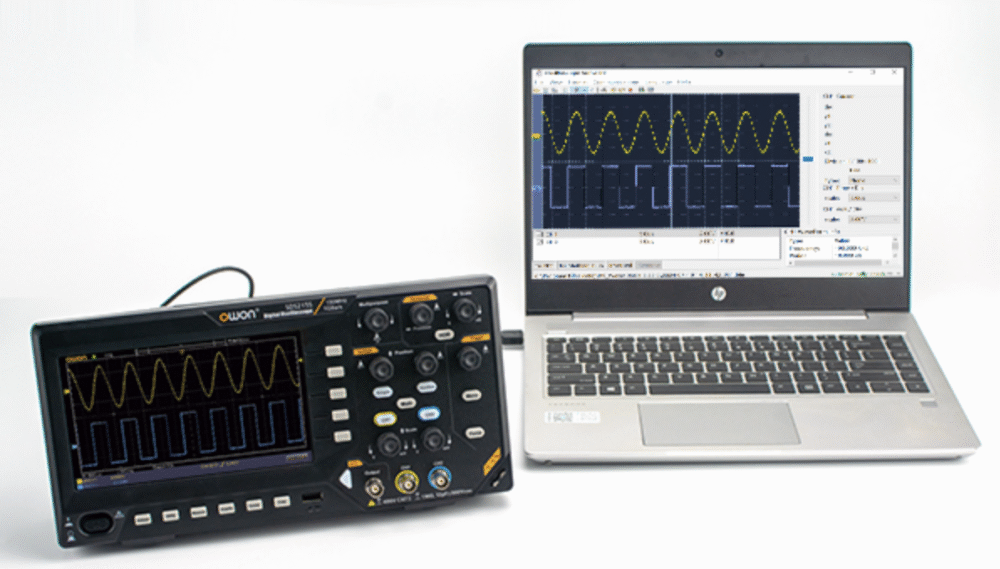

PCとUSBデバイス・ポート経由で通信してリモート・コントロールするPCアプリケーション・ソフトウェアを無償で提供します。また、SCPIコマンドをサポートしているので、ユーザーが独自のアプリケーション・ソフトウェアを作成することもできます。
-
-
-
・

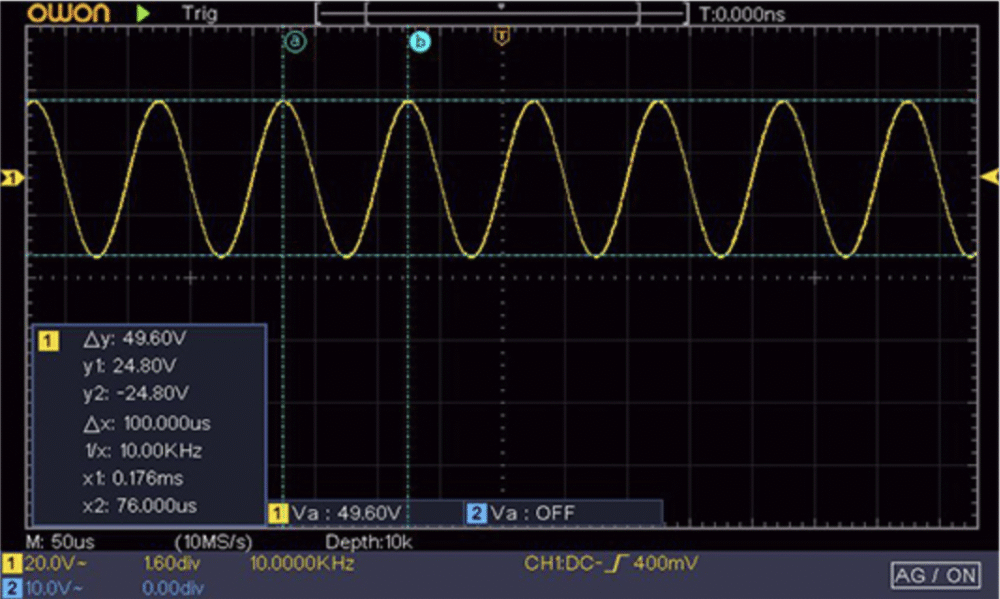

カーソルを使用して、波形のX軸（時間）とY軸（電圧）の値を測定できます。
-

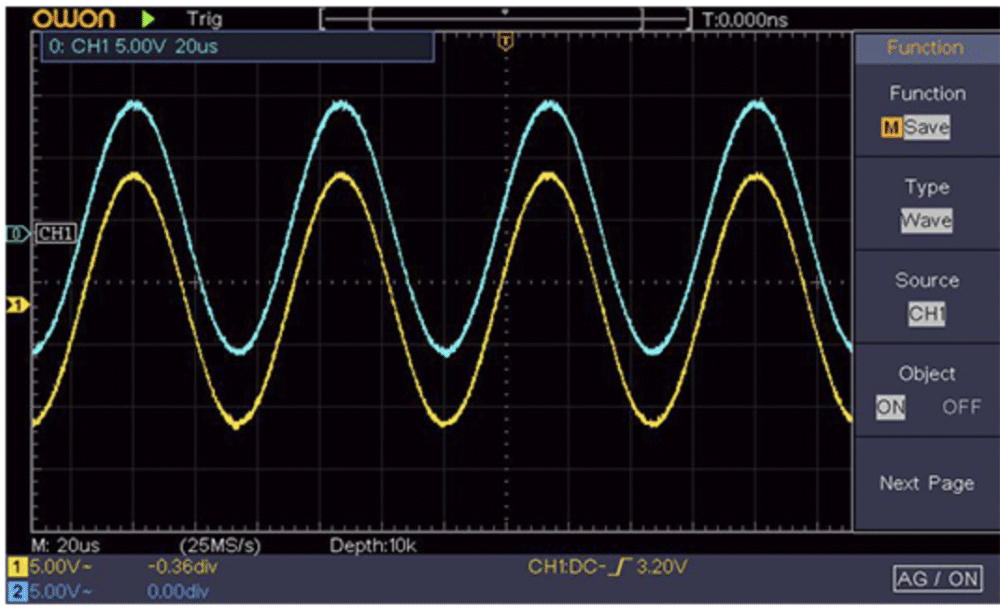

波形データ（BIN、CSV）やスクリーンショット（BMP）をUSBメモリに保存でき、PCでのデータ解析やレポート作成に役立ちます。
-
価格･仕様
|
型名 |
SDS210 |
SDS210S |
SDS215 |
SDS215S |
SDS220 |
SDS220S |
|
|---|---|---|---|---|---|---|---|
|
価格（税込） |
￥39,600 |
￥44,000 |
￥42,900 |
￥48,400 |
￥49,500 |
￥53,900 |
|
|
周波数帯域 |
100MHz |
150MHz |
200MHz |
||||
|
チャンネル数 |
2 |
||||||
|
最高サンプルレート |
1GS/s |
||||||
|
アクイジション・モード |
Normal, Peak detect, Averaging |
||||||
|
入力カップリング |
DC, AC , Ground |
||||||
|
入力インピーダンス |
1MΩ±2%，in parallel with 20 pF±5 pF |
||||||
|
プローブ減衰比 |
1X，10X，100X，1000X |
||||||
|
最大レコード長 |
20M |
||||||
|
水平軸スケール (s/div) |
2 ns/div – 1000 s/div, step by 1 – 2 – 5 |
||||||
|
垂直軸スケール |
2 mV/div～10 V/div |
||||||
|
自動測定 |
Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +PulseWidth, -PulseWidth, +Duty Cycle, -Duty Cycle, Delay A→B, Delay A→B, Cycle RMS, Cursor RMS, Screen Duty, Phase, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area, and Cycle Area. |
||||||
|
波形演算 |
＋, －, ×, ÷, FFT |
||||||
|
波形保存 |
16 waveforms |
||||||
|
トリガ・タイプ |
Edge, Video |
||||||
|
インターフェース |
USB Host and Device |
||||||
|
周波数カウンタ |
available |
||||||
|
波形発生器仕様 （Sモデルのみ） |
|
|---|---|
|
標準波形 |
Sine wave, square wave, ramp wave, pulse wave |
|
ビルトイン波形 |
Sinc, exponential rise, exponential decline, Gaussian more than 160 kinds |
|
最高出力周波数 |
25MHz |
|
ビルトイン波形周波数 |
0.1Hz～5MHz |
|
サンプルレート |
125MSa/s |
|
振幅 (50Ω) |
0.005Vpp ～ 3Vpp |
|
DCオフセット範囲 |
±(3V) (high resistance) |
|
チャンネル数 |
1 |
|
波形長 |
8k |
|
垂直分解能 |
14 bit |
|
出力インピーダンス |
50 Ω |
|
そのほか |
|
|
ディスプレイ |
7 inch（800*480）LCD |
|
寸法 (L x H x D) |
301mm × 152mm × 70 mm |
|
重量 |
≈ 1.1kg |
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| USBケーブル | 1 |
| パッシブプローブ | 1/チャンネル |
| 電源コード | 1 |
| クイックガイド | 1 |
| オプションアクセサリ | 概容 |
|---|---|
| BNC to Alligator Clip | BNCーワニ口ケーブル |
