製品名

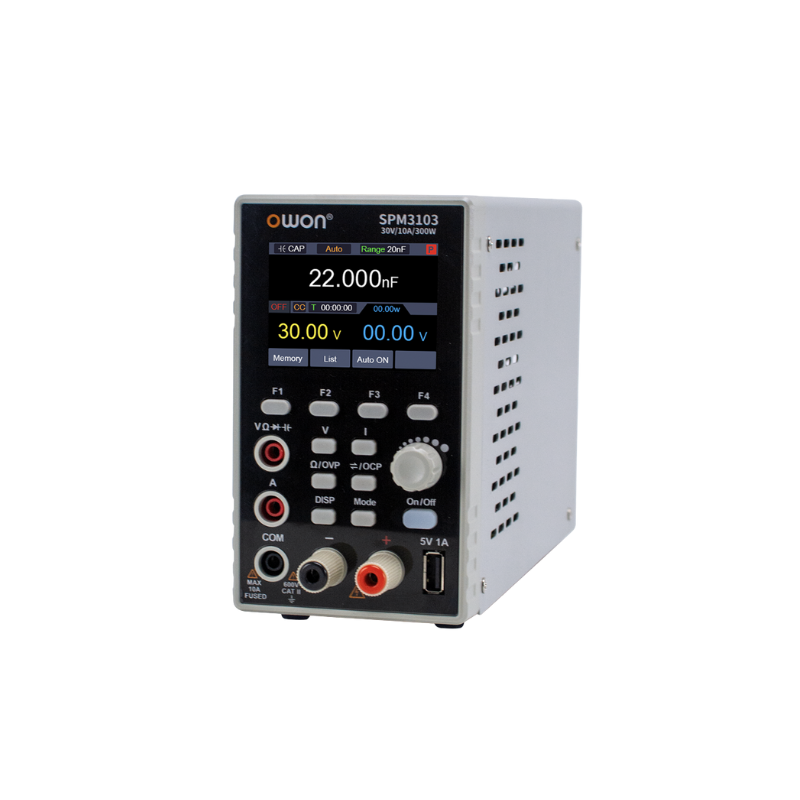

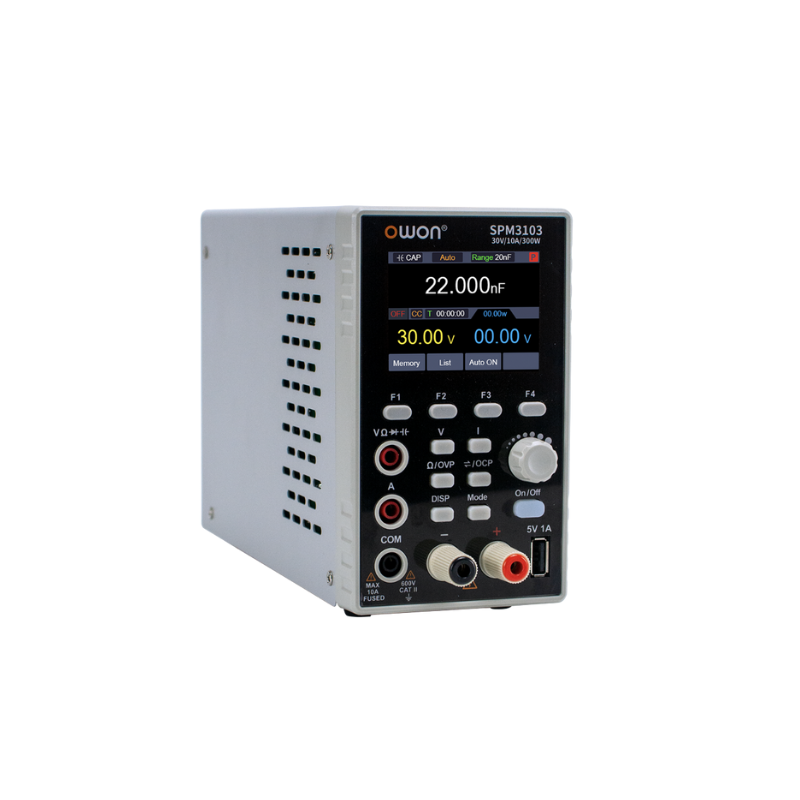

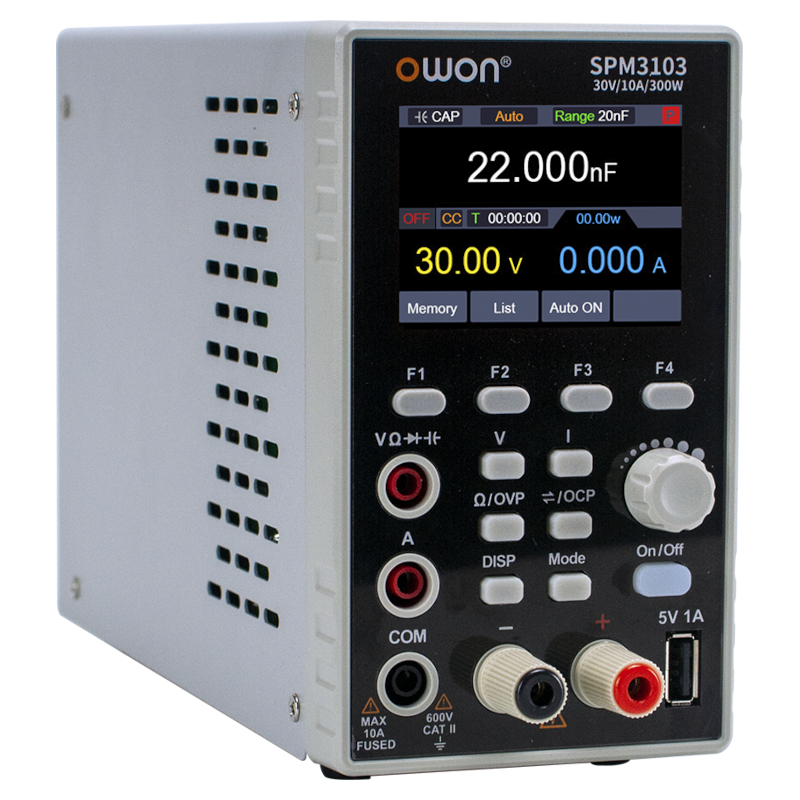

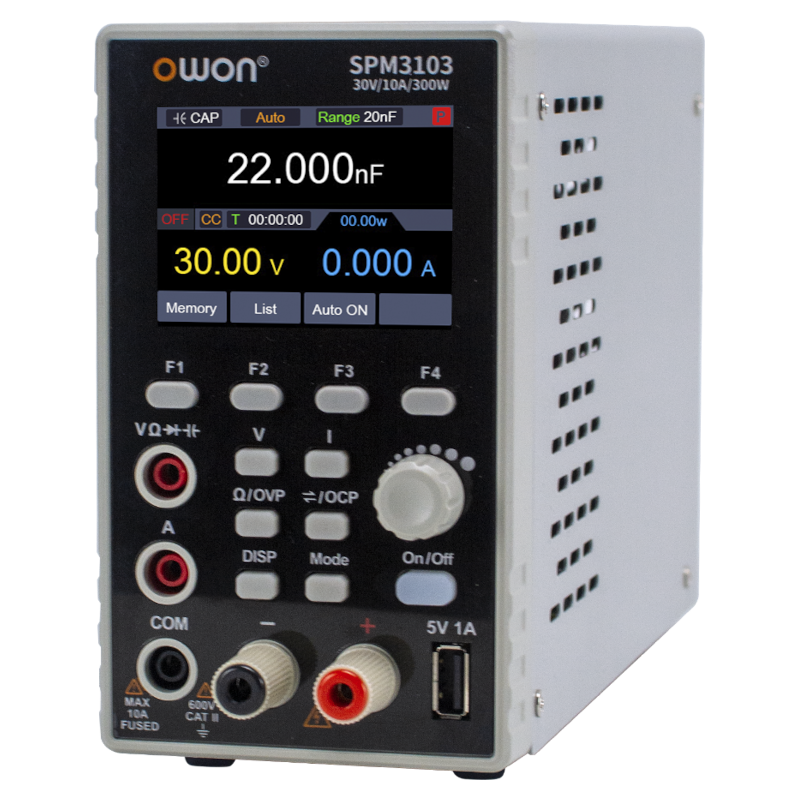

OWON(オウオン) SPMシリーズ, DC電源 ＆ マルチメーター
シリーズ
SPMシリーズ
メーカー
特長
DC電源の特徴：
・ 150W/300W 出力
・ 高分解能：10mV/1mA
・ 10ステップのシーケンス出力機能
・ 過電圧/過電流保護
・ 出力電流/電圧値モニター機能
マルチメーターの特徴：
・ 4½桁 マルチメーター
・ 電圧、電流、キャパシタンス、抵抗、導通テスト、ダイオード・テストをサポート
■特長①
-

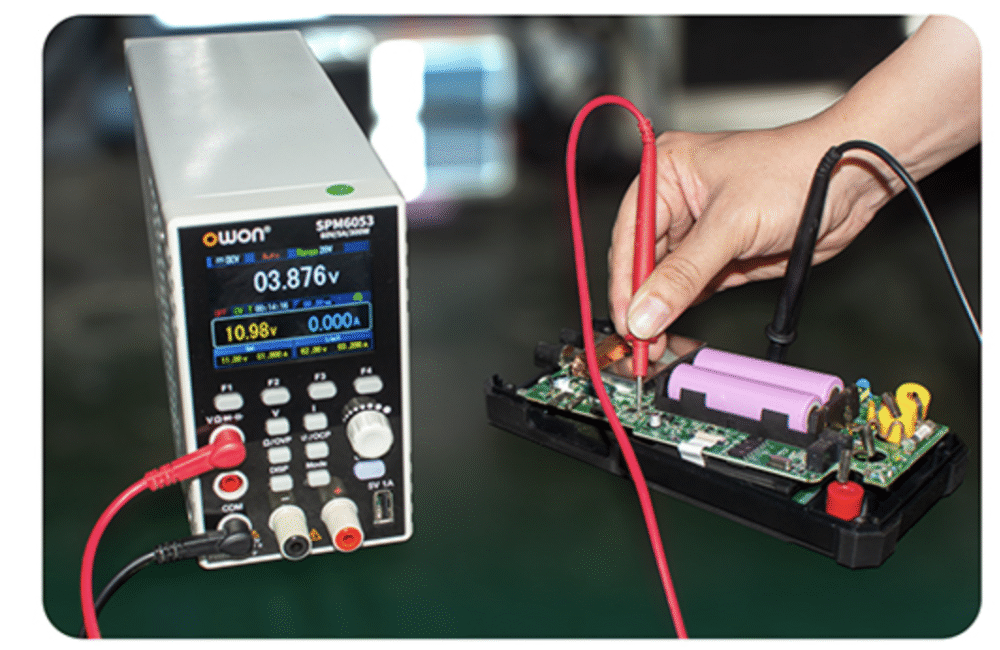

DC電源＋マルチメーター 作業がもっと便利に
-

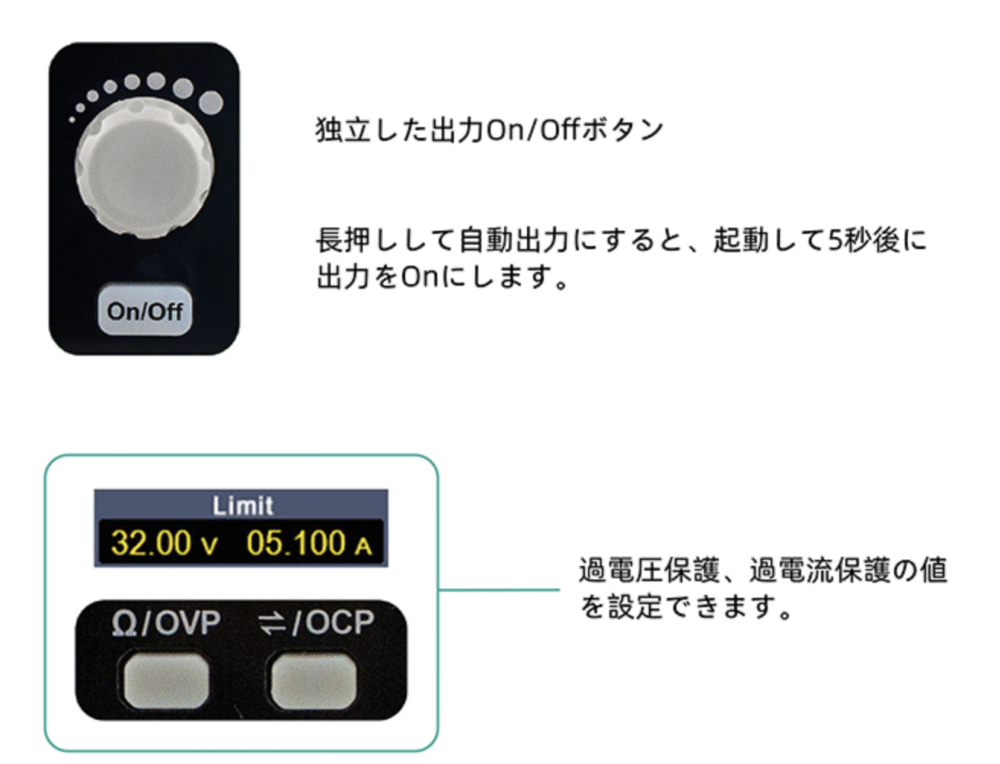

接続先の回路を保護するための機能
-
-
-

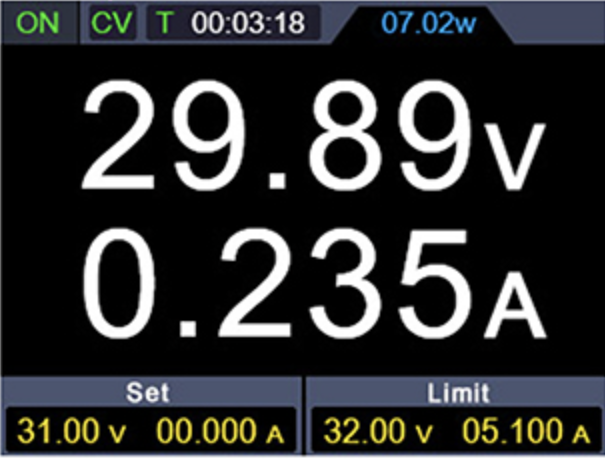

効果的に接続先の回路を保護するために、CVとCCは自動的に切り替わります。
出力電流が設定電流に達すると、接続先の回路を保護するために、自動的にCCモードに切り替わります。
CV：定電圧出力 CC：定電流出力
-

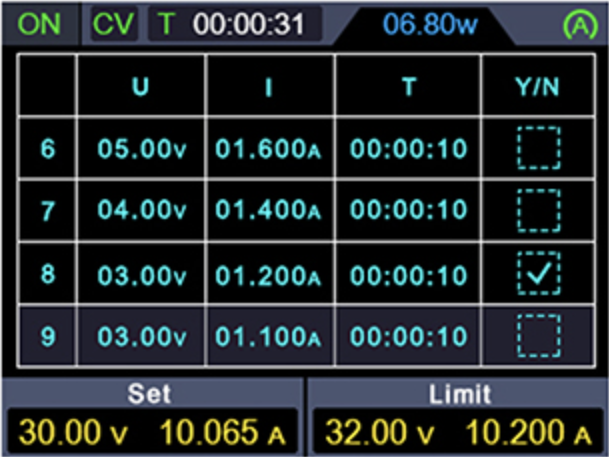

10ステップのシーケンス出力（リスト出力）
-
-
-

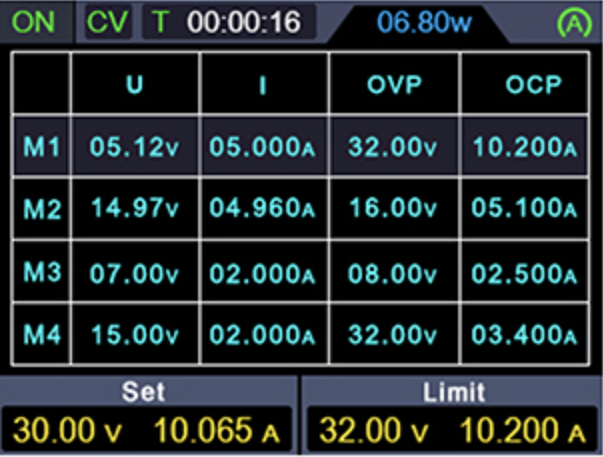

4つの設定を保存できるメモリ
-

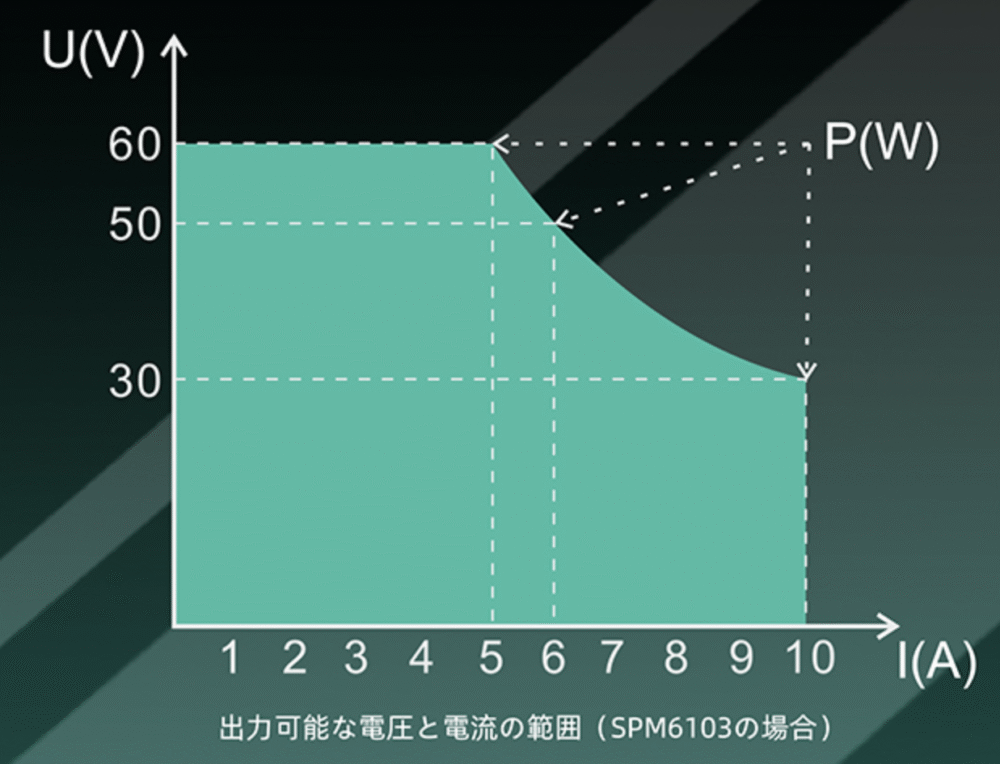

小さくても十分なパワー
定格出力内の高い電圧と電流を柔軟に設定できる、定電力設計 -
-
-
高分解能マルチメーターをビルトイン、便利で使いやすく
ビルトインされた4½桁マルチメーターは、電圧、電流、抵抗、キャパシタンス、ダイオード、導通を測定できます。
-

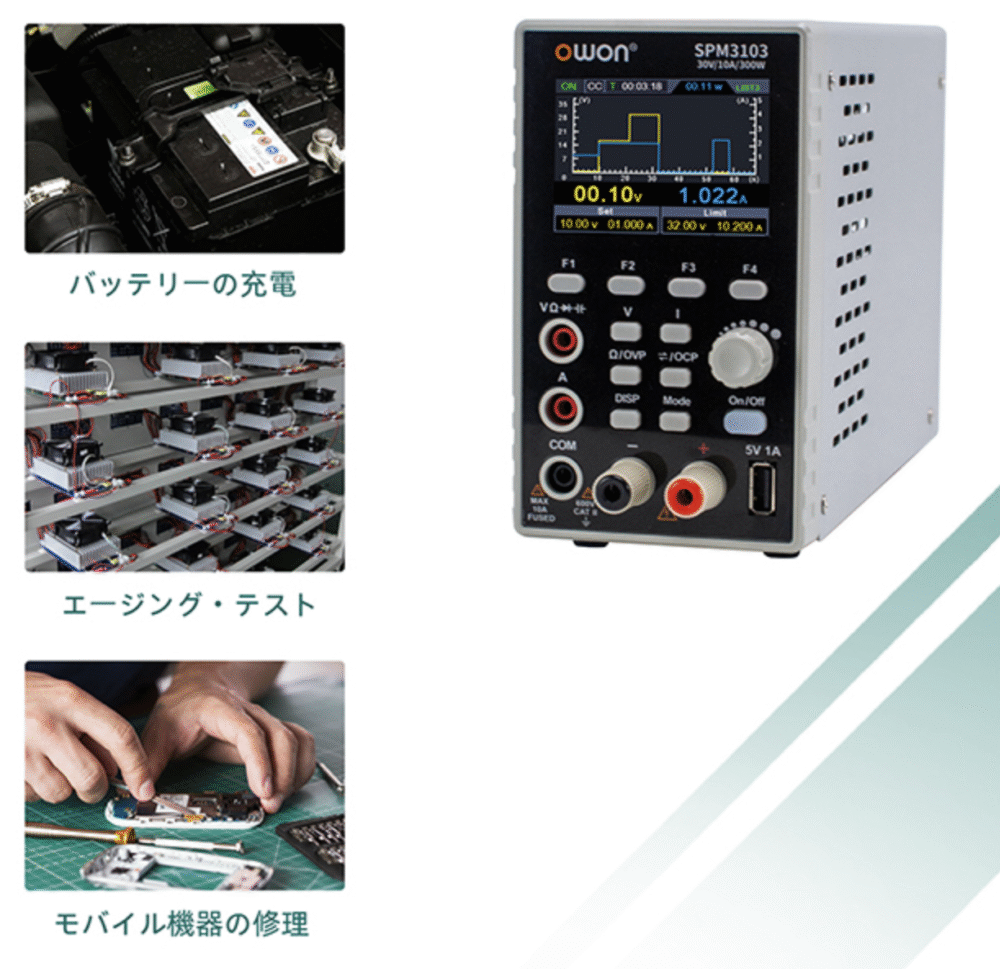

異なるテスト要求にも応える機能
出力電圧／電流のトレンドを表示する機能は、モバイル機器の修理、
PCBのエージング・テスト、バッテリーの充放電テストなどに適しています。 -
価格･仕様
|
モデル |
SPM3051 |
SPM6053 |
SPM3103 |
SPM6103 |
|
Channel |
1チャンネル |
|||
|
最大出力 |
150W |
300W |
||
|
出力電圧/電流 |
0 – 30V / 0 – 5A |
0 – 60V / 0 – 5A |
0 – 30V / 0 – 10A |
0 – 60V / 0 – 10A |
|
ディスプレイ |
2.8 inch color LCD display |
|||
|
インターフェース |
USB Device, USB Host (5V1A) |
|||
|

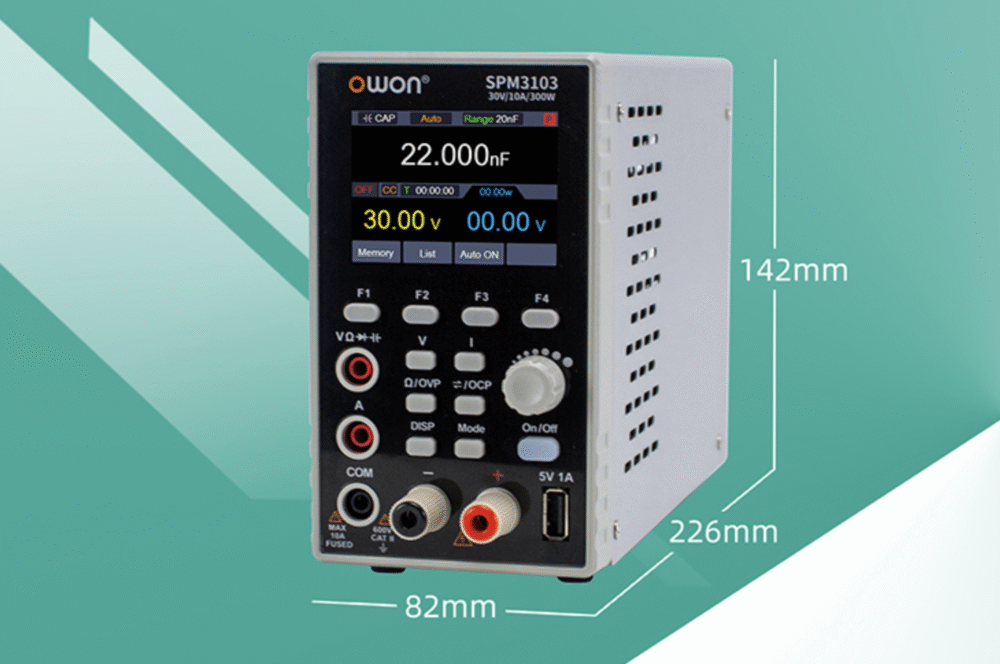

寸法(W x H x D) |
82 x 142 x 226 (mm) |
|||
|
動作温度 |
0 – 40℃ |
|||
|
重量 |
Approx. 1.5kg |
|||
＋DC電源仕様
下記仕様は仕様温度で30分以上暖機しているときの値です。
|
モデル |
SPM3051 |
SPM6053 |
SPM3103 |
SPM6103 |
|
|
定格出力 (0℃-40℃) |
電圧 |
0 – 30V |
0 -60V |
0 – 30V |
0 -60V |
|
電流 |
5A |
5A |
10A |
10A |
|
|
最大出力 |
150W |
300W |
300W |
300W |
|
|
負荷レギュレーション |
電圧 |
≤30mV |
|||
|
電流 |
≤20mA |
||||
|
電源レギュレー |
電圧 |
≤30mV |
|||
|
電流 |
≤20mA |
||||
|
設定分解能 |
電圧 |
10mV |
|||
|
電流 |
1mA |
||||
|
リードバック分解能 |
電圧 |
10mV |
|||
|
電流 |
1mA |
||||
|
出力確度 (within 12 months) (25℃±5℃) |
電圧 |
≤0.1% ± 20mV |
≤0.1% ± 30mV |
||
|
電流 |
≤0.05% ± 10mA |
||||
|
リードバック確度 (25℃±5℃) |
電圧 |
≤0.1% ± 20mV |
≤0.1% ± 30mV |
||
|
電流 |
≤0.1% ± 10mA |
||||
|
リプル/ノイズ (*) |
電圧(Vp-p) |
≤30mVp-p |
≤50mVp-p |
||
|
電圧 (rms) |
≤3mVrms |
≤5mVrms |
|||
|
電流 (rms) |
≤30mAp-p |
||||
|
出力温度係数 (0℃-40℃) |
電圧 |
100ppm/℃ |
|||
|
電流 |
200ppm/℃ |
||||
|
リードバック 温度係数 |
電圧 |
100ppm/℃ |
|||
|
電流 |
200ppm/℃ |
||||
|
負荷応答時間（50%-100%定格負荷） |
≤1.0ms |
||||
|
保存 |
4セット |
||||
* ノイズ帯域20MHz、リプル帯域1MHz、10uF電解コンデンサと0.1uFセラミック・コンデンサをパラレルに出力端子に接続
＋マルチメーター仕様
|
分解能 |
4½桁 |
オート・レンジ |
√ |
|
測定タイプ |
電圧, 電流, Capacitance, Resistance, Continue，Diode(0-2V) test |
||
|
キャパシタンス |
20.000nF,200.00nF,2.0000uF,20.000uF,200.00uF, 2.0000mF: ±(3.0%±10digit) |
||
|
電圧 |
DCV: 200.00mV: ±(0.3%±10digit), 2.0000V, 20.000V, 200.00V,1000V: ±(0.3%±5digit), ACV: 200.00mV, 2.0000V, 20.000V, 200.00V: ±(0.8%±10digit) 750V: ±(1%±10digit) |
||
|
電流 |
DCA: 200.00mA:±(0.8%±10digit),10.000A: ±(2.5%±10digit) ACA: 200.00mA:±(1%±10digit),10.000A: ±(2.8%±10digit) |
||
|
抵抗 |
200.00Ω,2.0000kΩ,20.000kΩ,200.00kΩ,2.0000MΩ: ±(0.8%±10digit),20.000MΩ: ±(1%±3digit) 100MΩ: ±(5%±10digit) |
||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| Power Cord | 1 |
| Quick Guide | 1 |
| Multimeter Lead | １ |
| Test Leads (optional) | 1 |
| Bananahead leads (optional) | 1 |
資料
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
