特長

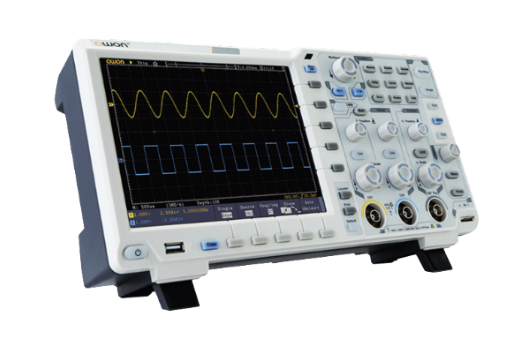

XDS3000シリーズ 2チャンネル デジタル・オシロスコープ
・周波数帯域：200MHz
・2チャンネル
・レコード長： 40M
・波形更新レート： 最高75,000波形/秒
・低バック・グラウンド・ノイズ
・多様なトリガ・タイプ
・マルチ・タッチ・スクリーン標準搭載
■多機能モバイル・テスター
- オシロスコープ + 信号発生器 + マルチメーター + データロガー + 周波数カウンタ + プロトコル解析。フローティング・テストを実施するためのリチウム・イオン・バッテリーをサポートします。
-
-
WIFI機能対応可能
-
-
-
8インチLCD, 800 x 600ピクセル
価格･仕様
|
モデル |
XDS3202E |
|||
|---|---|---|---|---|
|
価格（税込） |
￥91,300 |
|||
|
周波数帯域 |
200MHz |
|||
|
最高サンプルレート |
1Gサンプル/秒 |
|||
|
垂直軸分解能 |
8ビット |
|||
|
レコード長 |
40M |
|||
|
水平軸スケール |
1ns/div – 1000 s/div, ステップ 1 – 2 – 5 |
|||
|
チャンネル数 |
2 + 1 (Ext) |
|||
|
ディスプレイ |
8インチ カラーLCD, 800 x 600 ピクセル |
|||
|
トリガ・タイプ |
エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN (オプション) |
|||
|
バス・デコード（オプション） |
I2C, SPI, RS232, CAN |
|||
|
インターフェース |
USB ホスト, USB デバイス, トリガ出力(P/F), LAN, VGA (オプション) |
|||
|
電源 |
100V – 240V AC, 50/60Hz, CAT II |
|||
|
消費電力 |
＜15W |
|||
|
ヒューズ |
2A, T class, 250V |
|||
|
バッテリー(オプション) |
3.7V, 13200mAh |
|||
|
寸法 (W x H x D) |
340 x 177 x 90 mm |
|||
|
重量 |
約 2.60 kg |
|||
|
オプションモジュール / 機能 |
||||
|
VGA |
VGA+AV |
DMM |
デジタル・マルチメーター |
|
|
WIF |
WiFi |
AWG |
任意波形発生 |
|
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| USBケーブル | 1 |
| クイックスタート | 1 |
| パッシブプローブ | 1/チャンネル |
| CDROM | 1 |
| 電源コード | 1 |
| オプション （工場オプション） | 概容 |
|---|---|
| XDS3000-VGA | VGA+AV ポート |
| XDS3000-WIF | Wifi |
| XDS3000-AWG2 | 2チャンネル波形発生器 （ XDS3104E, XDS3064Eのみ） |
| XDS3000-AWG1 | 1チャンネル波形発生器 （ XDS3204E, XDS3204AEのみ) |
| XDS3000-DMM | デジタル・マルチメーター |
| オプションアクセサリ | 概容 |
|---|---|
| Capacitance Ext Module | キャパシタンス測定モジュール |
| Multimeter Lead | マルチメーター テストリード |
| Q9 | BNCケーブル |
| Soft Bag | ソフトバッグ |
| XDS3000-Battery | XDS3000用バッテリー |
資料
製品カタログ
OWON総合カタログアプリケーション･用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定③—補正状態の自動判定方法オシロスコープによる自動測定④—簡易Bode測定デシベルの単位と変換 (作者：エンジャー)デシベルの基礎知識 (作者：エンジャー)
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
