特長

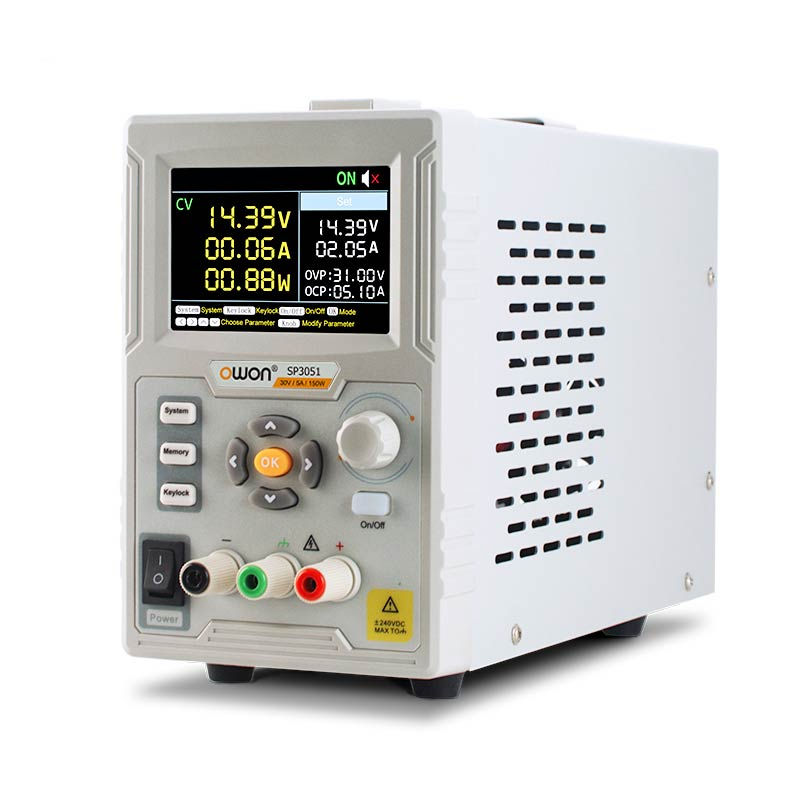

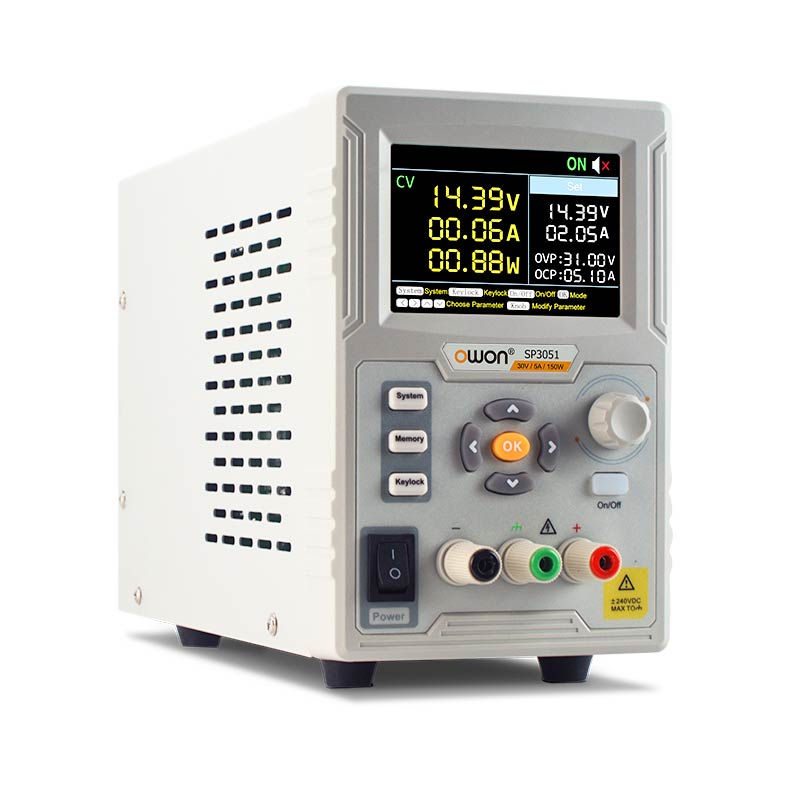

SPシリーズ 1チャンネル DC電源
・持ち運びに便利な小さなボディ
・150W / 最大出力 300W
・高分解能: 10mV/1mA
・低リップルと低ノイズ

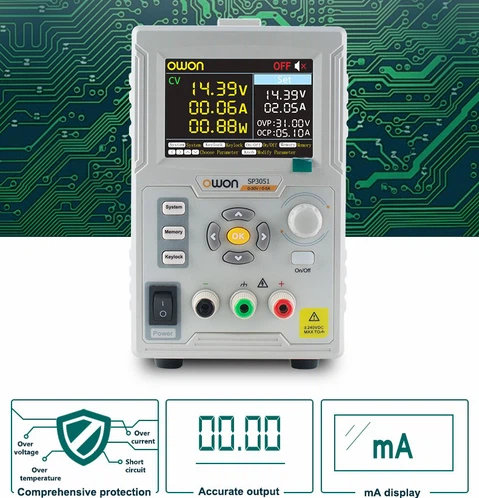

・過電圧/過電流保護
・インテリジェントな温度制御ファン冷却
・3.7 インチ TFT LCD ディスプレイ

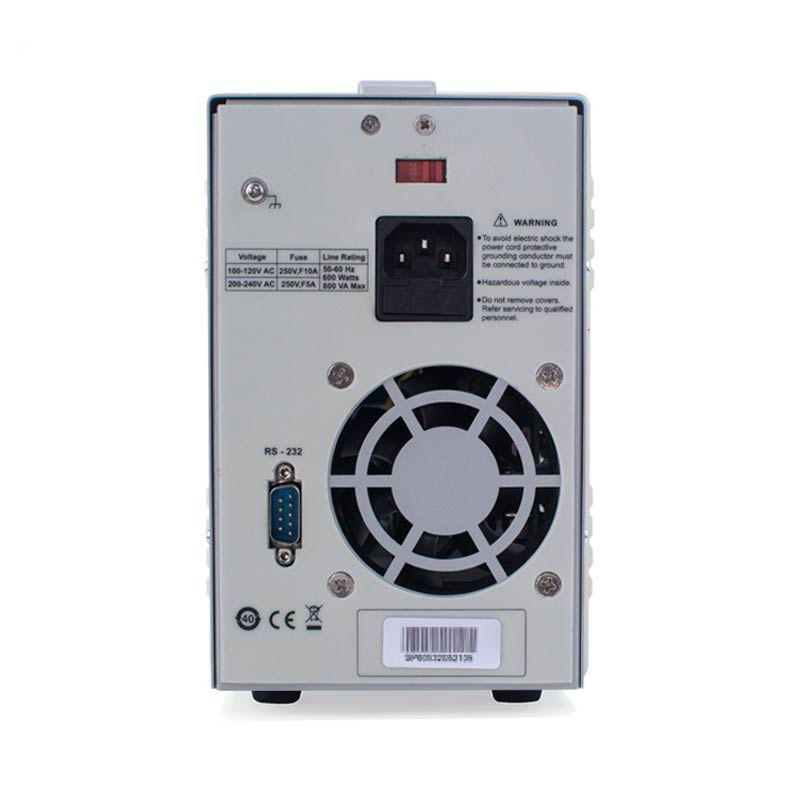

・RS232デジタル通信をサポート
・SCPI をサポート
-
最大限の効率と信頼性で電力ニーズを満たすように設計された最先端のソリューション。デジタル DC 安定化電源の紹介です。
・ 大型ディスプレイ
・可動性と耐久性
・安定した出力
-

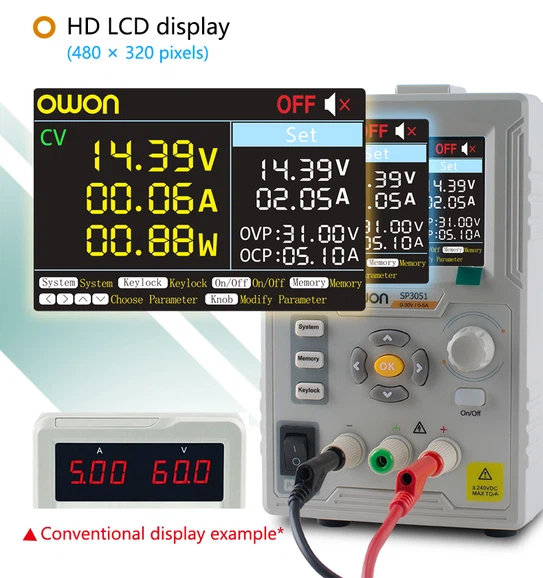

視認性の高い大型LCDディスプレイを採用
-

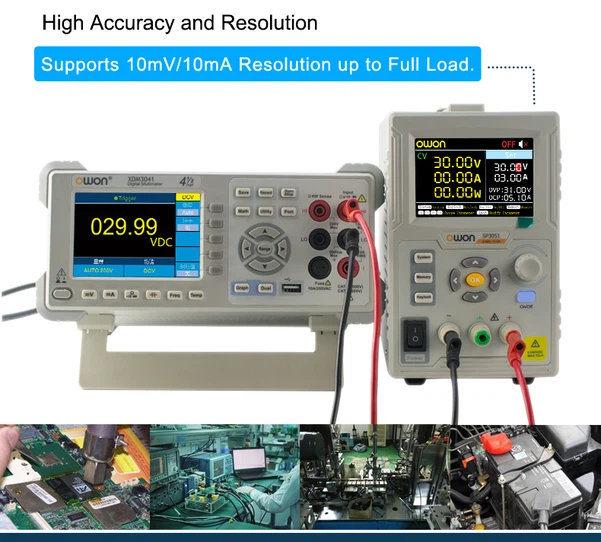

モバイル/ラップトップの修理、PCB/モーターのテスト、バッテリーの充電など、さまざまな状況で使用可能です。
-

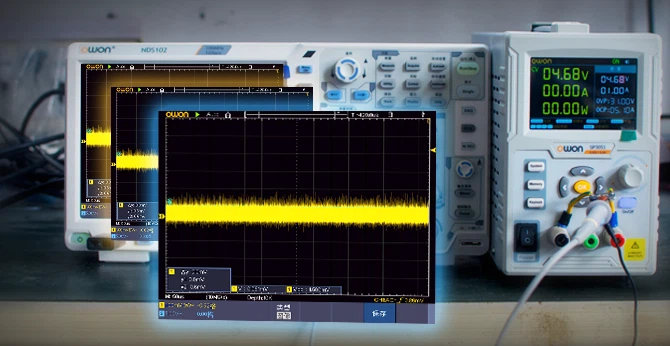

低リップル、低ノイズで高精度検査の要求に応えます。
最大 5 セットのパラメータをメモリに保存して、簡単に呼び出すことができます。
安定したパフォーマンス、CE 認定、SCPIプロトコルのサポート
-
コンパクトなケースなので持ち運びも簡単
優れた携帯性を実現
価格･仕様
| モデル | SP3051 | SP3101 | SP6101 | SP6053 | SP3103 | SP6103 |
|---|---|---|---|---|---|---|
| チャンネル | シングルチャンネル出力 | |||||
| 総出力電力 | 150W | 300W | ||||
| チャンネル出力 | 0 – 30V / 0 – 5A | 0 – 30V / 0 – 10A | 0 – 60V / 0 – 10A | 0 – 60V / 0 – 5A | 0 – 30V / 0 – 10A | 0 – 60V / 0 – 10A |
| 画面 | 3.7インチカラーLCDディスプレイ | |||||
| 寸法 | 117mm(長さ) × 194mm(高さ) × 295mm(奥行き) | |||||
| 重さ | 約 3.0kg | |||||
| インターフェース | RS232 | |||||
| モデル | SP3051 | SP3101 | SP6101 | SP6053 | SP3103 | SP6103 | ||
|---|---|---|---|---|---|---|---|---|
| 定格出力 (0 度 -40 度) |
電圧 | 0-30V | 0-30V | 0-60V | 0-60V | 0-30V | 0-60V | |
| 現在 | 5A | 10A | 10A | 5A | 10A | 10A | ||
| 出力電力 | 150W | 150W | 150W | 300W | 300W | 300W | ||
| ロードレギュレーション | 電圧 | 30mV以下 | ||||||
| 現在 | 30mA以下 | |||||||
| 電力調整 | 電圧 | 20mV以下 | ||||||
| 現在 | 20mA以下 | |||||||
| 設定解像度 | 電圧 | 10mV | ||||||
| 現在 | 1mA | |||||||
| リードバック解像度 | 電圧 | 10mV | ||||||
| 現在 | 1mA | |||||||
| モデル | SP3051 | SP3101 | SP6101 | SP6053 | SP3103 | SP6103 | ||
| 値の解決 (12ヶ月以内) (25度±5度) |
電圧 | 0.1% ± 20mV 以下 | 0.1% ± 30mV 以下 | 0.1% ± 20mV 以下 | 0.1% ± 30mV 以下 | |||
| 現在 | 0.05% ± 10mA 以下 | |||||||
| リードバック値の分解能 (25度±5度) |
電圧 | 0.1% ± 20mV 以下 | 0.1% ± 30mV 以下 | 0.1% ± 20mV 以下 | 0.1% ± 30mV 以下 | |||
| 現在 | 0.1% ± 10mA 以下 | |||||||
| リップル・ノイズ (20Hz-20MHz、外部10μF+100nF コンデンサで測定) |
電圧 (Vp-p) | 30mVp-p以下 | 50mVp-p以下 | 30mVp-p以下 | 50mVp-p以下 | |||
| 電圧 (rms) | 3mVrms以下 | 5mVrms以下 | 3mVrms以下 | 5mVrms以下 | ||||
| 電流 (rms) | 30mAp-p以下 | |||||||
| 出力温度係数 (0 度 -40 度) |
電圧 | 0.3% ± 10mV 以下 | 0.3% ± 20mV 以下 | 0.3% ± 10mV 以下 | 0.3% ± 20mV 以下 | |||
| 現在 | 0.3% ± 10mA 以下 | 0.3% ± 20mA 以下 | ||||||
| リードバック温度係数 | 電圧 | 0.3% ± 10mV 以下 | 0.3% ± 20mV 以下 | 0.3% ± 10mV 以下 | 0.3% ± 20mV 以下 | |||
| 現在 | 0.3% ± 10mA 以下 | 0.3% ± 20mA 以下 | ||||||
| 反応時間 | 1.0ms以下 | |||||||
| ストレージ | 5つのデータグループ | |||||||
| 作業温度 | 0-40度 | |||||||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| 電源コード | 1 |
| クイックガイド | 1 |
| RS232ケーブル | 1 |
資料
製品カタログ
OWON総合カタログアプリケーション･用途
簡単なDC電源効率測定方法についてFAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
