製品名

OWON TAO3000シリーズ タブレット・デジタル・オシロスコープ (型番:TAO3122A,120MHz, 2CH)

価格

150,150円(税込)

型番

TAO3122A

メーカー

用途

概要

TAO3000シリーズ 2チャンネル タブレット・オシロスコープ

+ 周波数帯域: 70MHz, 100MHz, 120MHz
+ 2チャンネル
+ サンプルレート: 最高 1Gサンプル/秒

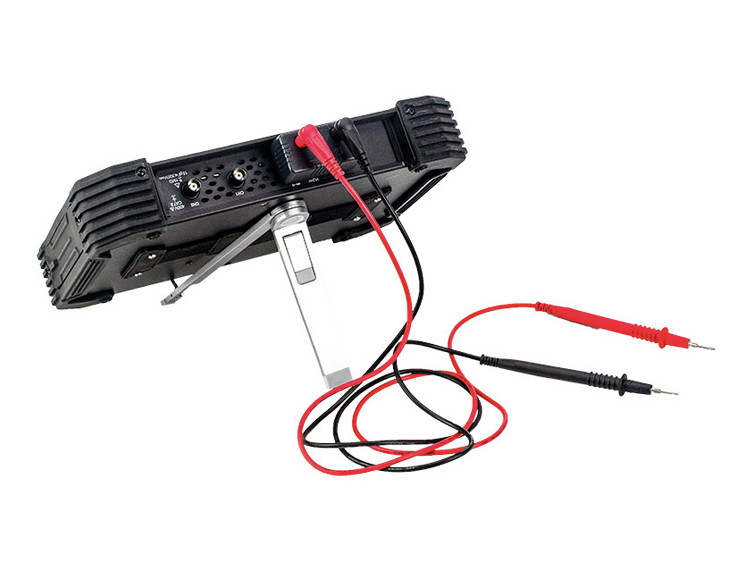

+ オシロスコープ + 4½桁マルチメーター + データ・ロガー

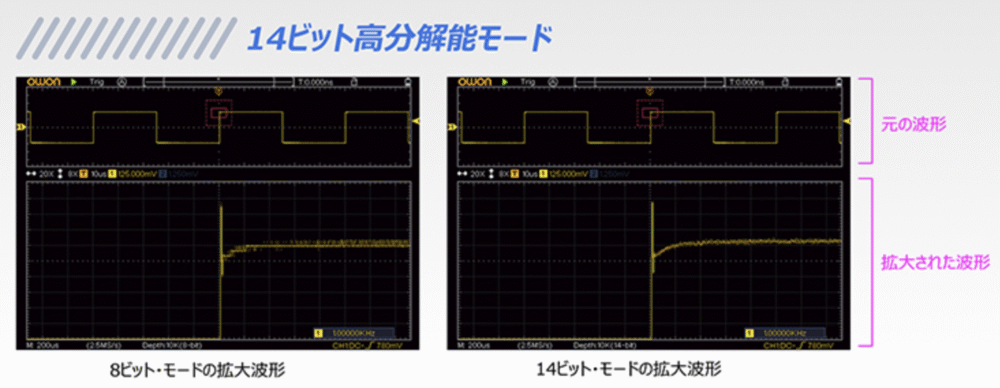

+ 垂直軸分解能: 最大14ビット(Aモデル)

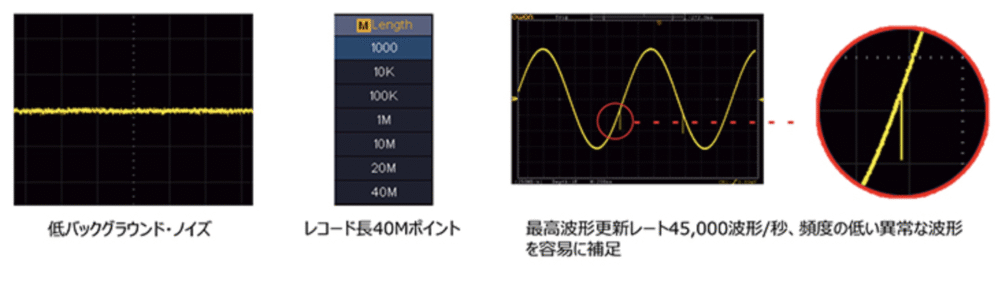

+ レコード長: 40M
+ 波形更新レート: 最高 45,000波形/秒
+ 8000mAh バッテリー内蔵、連続5時間動作可能
+ 低バック・グラウンド・ノイズ
+ 8インチ・タッチスクリーン
+ SCPIコマンドをサポート
+ 多様なトリガ, バス・デコード機能(オプション)

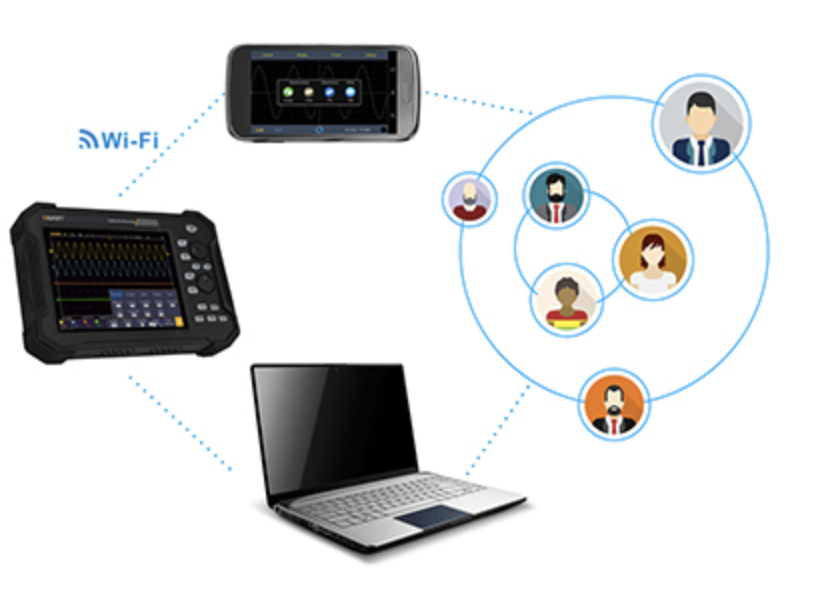

+ インターフェース: USBホスト, USBデバイス, LAN, WiFi(オプション)

仕様



モデル

TAO3072

TAO3102

TAO3122

TAO3072A

TAO3102A

TAO3122A

周波数帯域

70MHz

100MHz

120MHz

70MHz

100MHz

120MHz

サンプルレート

最高 1Gサンプル/秒

垂直軸分解能

8ビット

最大14ビット

レコード長

40M

波形更新レート

最高 45,000 波形/秒

水平軸スケール

1ns/div – 1000s/div, step by 1 – 2 – 5

チャンネル数

2

ディスプレイ

8インチ・カラーLCD, 800 x 600ピクセル,マルチタッチ・スクリーン

入力インピーダンス

1MΩ ± 2% // 15pF ± 5pF

最大入力電圧

1MΩ ≤ 300Vrms;

DCゲイン確度

±3%

プローブ減衰係数

0.001X – 1000X, step by 1 – 2 – 5

時間軸確度

±2.5ppm

入力カップリング

DC, AC, GND

垂直軸スケール

1mV/div – 10V/div

トリガ・タイプ

Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN(オプション)

バス・デコード(オプション)

I2C, SPI, RS232, CAN

トリガ_モード

オート, ノーマル, シングル

自動測定

Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area

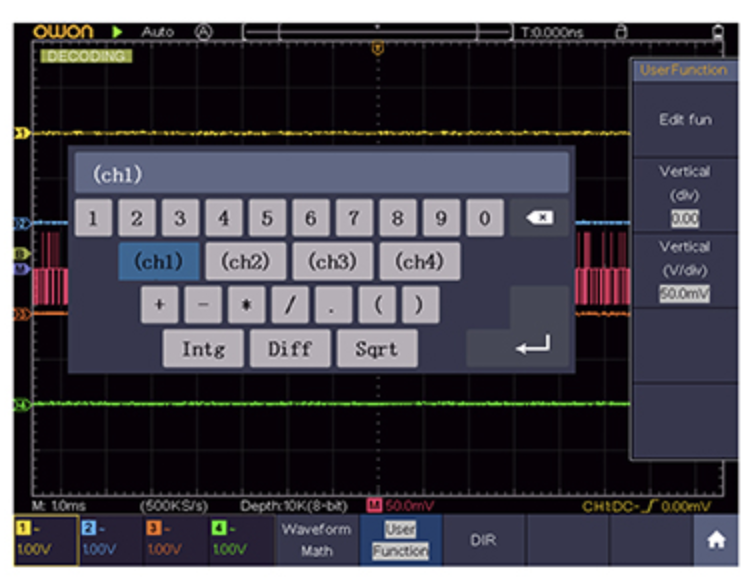

波形演算

+, -, ×, ÷, FFT,FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter

波形保存

100 波形

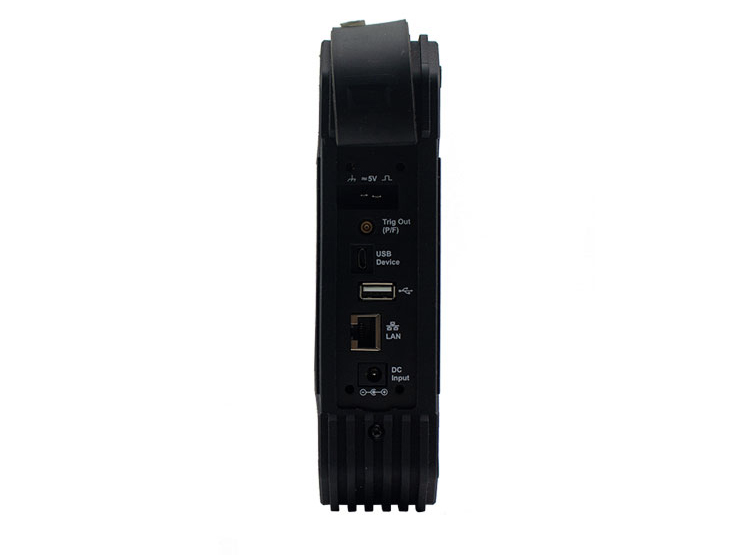

インターフェース

USB host, USB device, LAN, WiFi(オプション)

周波数カウンタ

トリガ・チャンネルに対して実施可能

バッテリー

7.4V, 8000mAh, 5時間動作

寸法 (WxHxD)

270x191x48(mm)

重量

約 1.7kg

+マルチメーター 仕様

分解能

電圧レンジ

電流レンジ

抵抗レンジ

ダイオード

オート・レンジ

4 1/2 桁

mV: 20.000mV – 200.00mV
DCV: 2.0000V – 1000.0V
ACV: 2.0000V – 750.0V

DCA: 20.00A
ACA: 20.00A

200.00Ω – 100.00MΩ

サポート

TAO3000_ 2チャンネル_ユーザー・マニュアル
■対象製品:
・TAO3072
・TAO3102
・TAO3122
・TAO3072A
・TAO3102A
・TAO3122A
