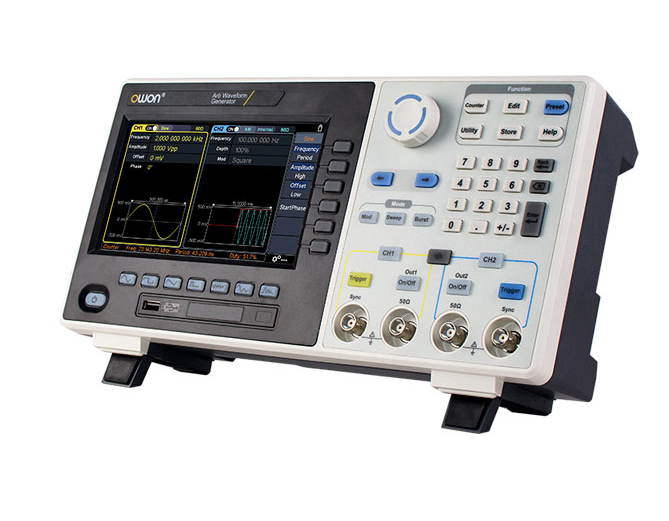

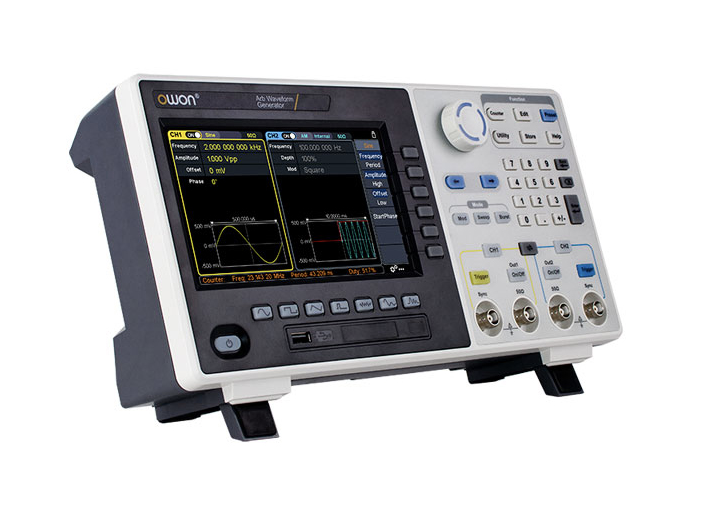

XDG2100 OWON XDG2000シリーズ 任意波形・ファンクション・ジェネレータ 100MHz、2ch
XDG2000シリーズ 2チャンネル 任意波形ファンクション・ジェネレータ + 最高周波数： 35MHz, 60MHz, 80MHz, 100MHz + 2チャンネル + サンプルレート： 500Mサンプル/秒 + 周波数分解能： 1μHz + 分解能： 14ビット + 任意波形長： 10M + 6種の基本波形と150種のビルトイン波形 + 変調機能：AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK + スイープ機能 + バースト機能 + 周波数カウンタ + インターフェース： USBホスト, USBデバイス, LAN + SCPIコマンドをサポート + 7インチ 800x480ピクセル タッチ・スクリーンLCD
- 型番
- XDG2100
- メーカー
- OWON
- シリーズ
- XDG2000シリーズ
- カテゴリ
- 任意波形・ファンクション・ジェネレータ
特長
- 最高周波数：35 MHz, 60 MHz, 80 MHz, 100 MHz
- 2チャンネル
- サンプルレート：500 MSa/s
- 周波数分解能：1 μHz
- 分解能：14ビット
- 任意波形長：10M
- 6種の基本波形と150種のビルトイン波形
- 変調機能：AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK
- スイープ機能
- バースト機能
- 周波数カウンタ
- インターフェース：USBホスト, USBデバイス, LAN
- SCPIコマンドをサポート
- 7インチ 800x480ピクセル
製品概要
XDG2000シリーズ 2チャンネル 任意波形ファンクション・ジェネレータ

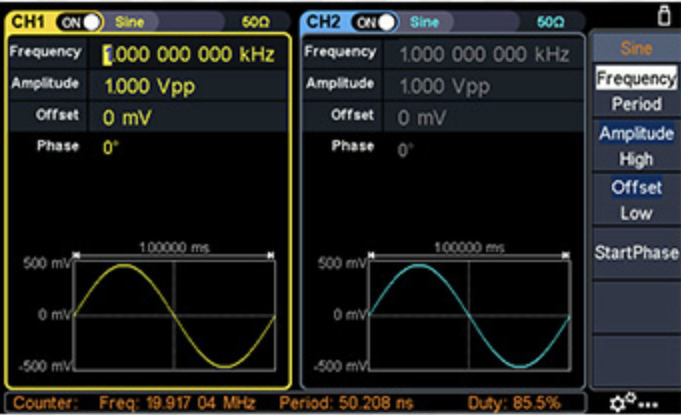

■同等のパフォーマンスのデュアルチャネル出力
・同等のパフォーマンスのデュアルチャネル出力

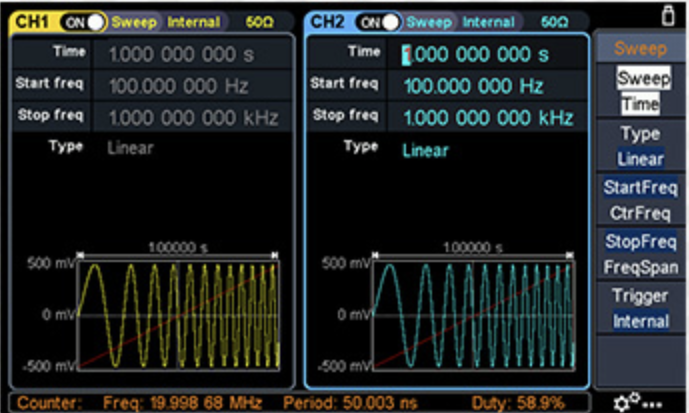

■スイープ機能
豊富なスイープ機能

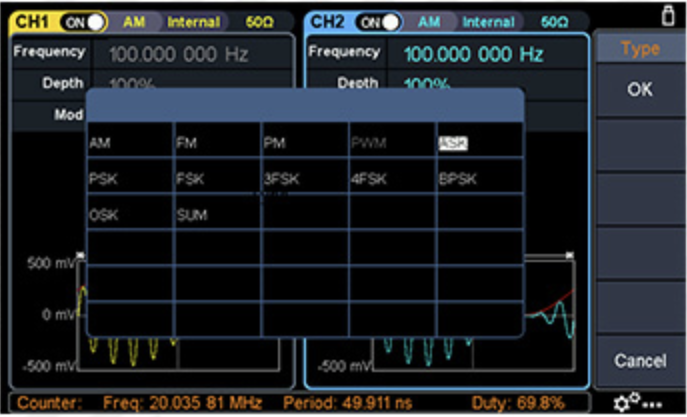

■豊富なアナログおよびデジタル変調
変調機能：AM, FM, PM, PWM, FSK,4FSK, PSK, OSK, ASK, BPSKなど

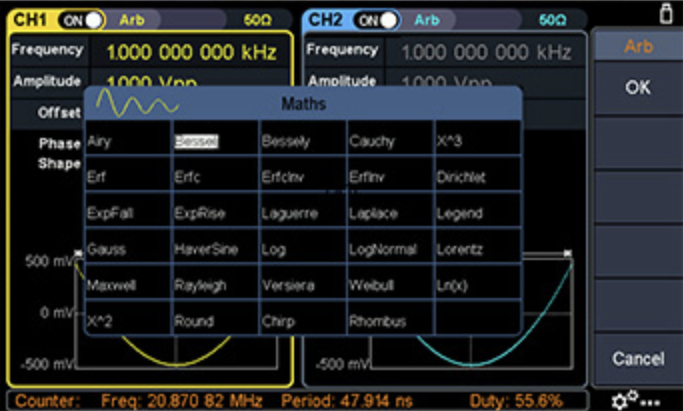

■150種類以上の内蔵波形
6種の基本波形と150種のビルトイン波形
規格表
| 型番 | XDG2035 | XDG2060 | XDG2080 | XDG2100 |
|---|---|---|---|---|
| インターフェース | USBホスト、USBデバイス、LAN | |||
| チャンネル数 | 2 | |||
| 寸法 | 340mm x 177mm x 90mm | |||
| 重量 | 約2.3kg | |||
| 分解能 | 14ビット | |||
| 周波数カウンタ | 7桁 | |||
| 最高周波数 | 35MHz | 60MHz | 80MHz | 100MHz |
| サンプルレート | 500Mサンプル/レート | |||
| 確度 | ±2ppm, 25°C±5°C | |||
| 標準波形 | 正弦波、方形波、パルス、ランプ、ノイズ、高調波 | |||
| 正弦波 | 1μHz-35MHz | 1μHz-60MHz | 1μHz-80MHz | 1μHz-100MHz |
| パルス | 1μHz ~ 15MHz | 1μHz ~ 25MHz | ||
| ランプ | 1μHz ~ 3MHz | |||
| 高調波 | 1μHz ~17.5MHz | 1μHz ~30MHz | 1μHz ~40MHz | 1μHz ~50MHz |
| 任意波形 | 指数立ち上がり、指数立ち下がり、sin(x)/x、ステップ波など合計150のビルトイン波形、ユーザー定義任意波形 | |||
| 周波数（分解能1μHz） | 1μHz ~15MHz | |||
| タイプ | ||||
| 変調 | AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM | |||
| 任意波形長 | 2ポイント - 10Mポイント | |||
| 測定項目 | 周波数、周期、+ width、-width、+ duty、-duty | |||
| 方形波 | 1μHz ~ 15MHz | 1μHz ~ 30MHz | ||
| 周波数(分解能1μHz) | ||||
| ノイズ（-3dB、標準） | 35MHz | 60MHz | 80MHz | 100MHz |
| 振幅 | ||||
| 50Ω負荷 | ||||
| ≤ 25MHz | 1mVpp ~ 10Vpp | |||
| ≤60MHz | 1mVpp ~ 5Vpp | |||
| ≤100MHz | 1mVpp ~ 2.5Vpp | |||
| 周波数カウンタ | ||||
| 周波数測定レンジ | 100mHz ~ 200MHz | |||

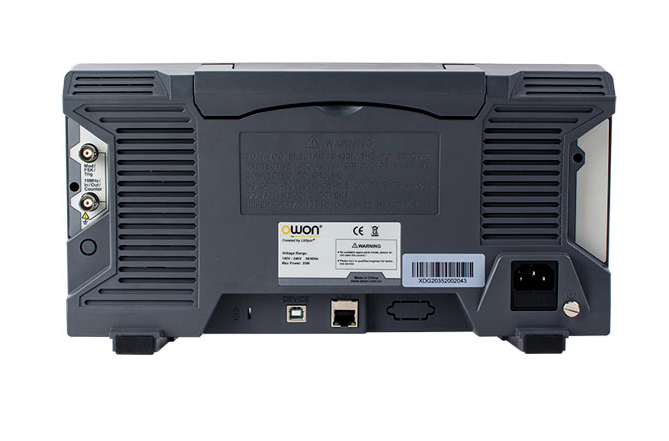

| 入出力 | ||||
| 入出力 | ||||
| タイプ | 周波数カウンタ、外部変調入力、外部トリガー入力、内部クロック出力、外部基準クロック入力/出力 | |||
付属品・オプション
標準付属品 | 数量 |
|---|---|
電源コード | 1 |
クイックガイド | 1 |
CD ROM | 1 |
USBケーブル | 1 |
BNCケーブル | 2 |
資料ダウンロード
- XDG2000_Series_Dual_Channel_Arbitrary_Waveform_Generator_User_Manual
- XDG2000_Series_Dual_Channel_Arbitrary_Waveform_Generator_Quick_Guide
- XDG_Waveform_Generator_SCPI_Protocol
- XDG2000_Series_Waveform_Generator_SPECIFICATIONS
- OWON総合カタログ(T&M版)
- XDG2000シリーズ デュアルチャンネル 任意波形発生器_ユーザーマニュアル
- OWON DGE1000 / DGE2000 / DGE3000 / XDG2000 / XDG3000シリーズ 任意波形発生器用 PCソフトウェア
