製品名

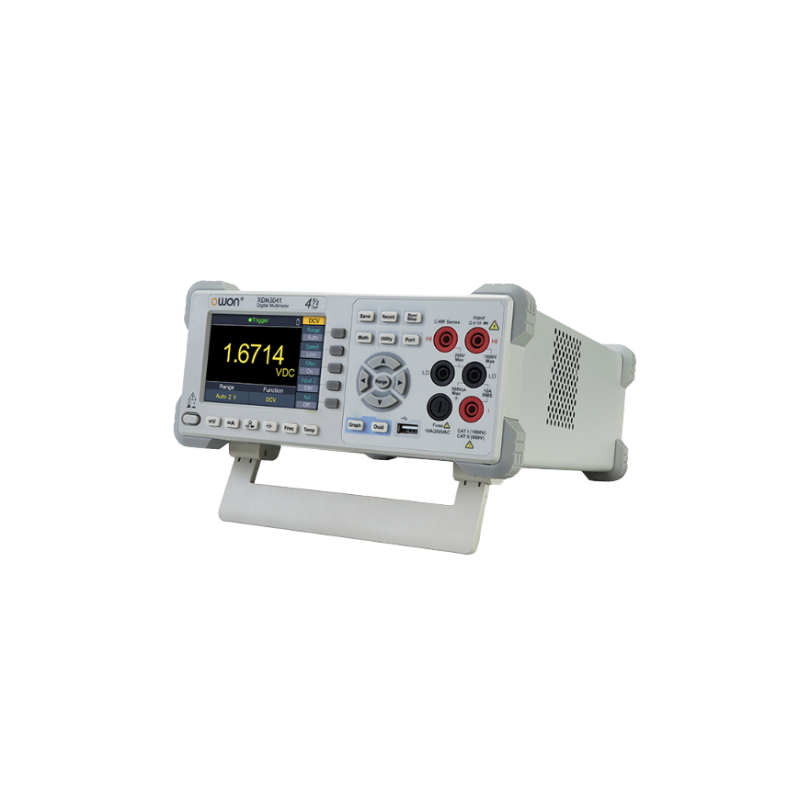

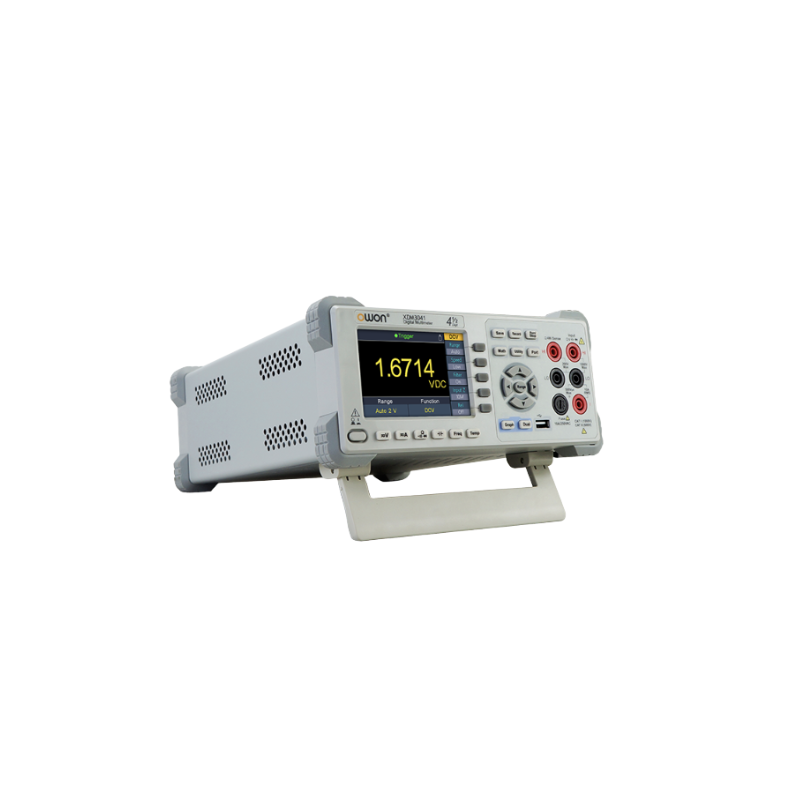

OWON XDM3000シリーズ マルチメーター(型番：XDM3041,4½桁)
価格
62,590円(税込)
型番
XDM3041
メーカー
用途
概要
XDM3041 4½桁 デジタル・マルチメーター
+ 分解能： 4 1/2桁（60,000カウント）
+ サンプルレート ： 最高 150サンプル/秒
+ 真のRMS AC電圧/電流測定

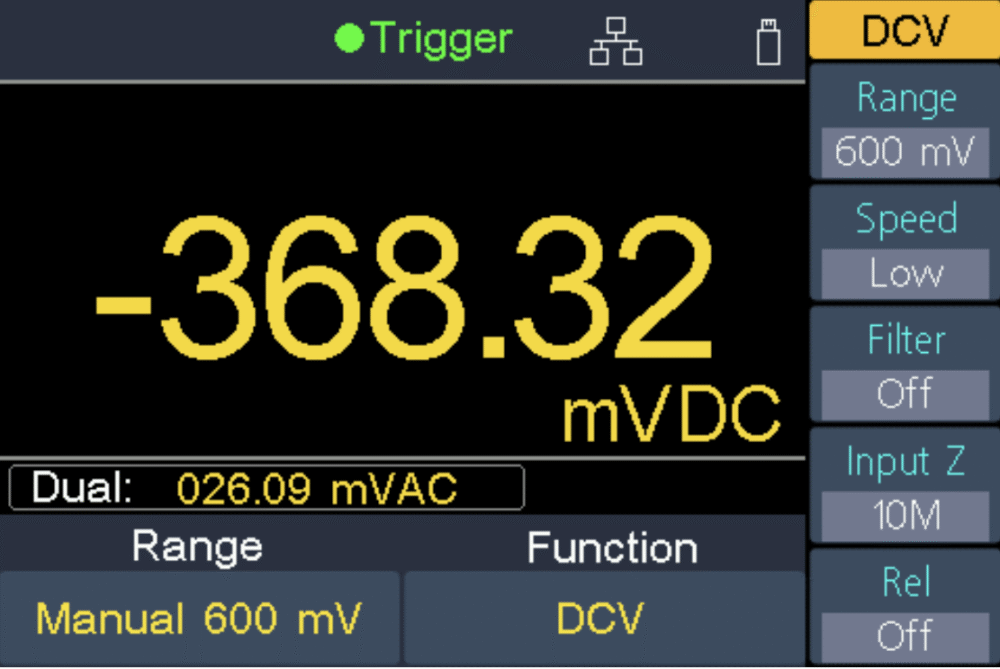

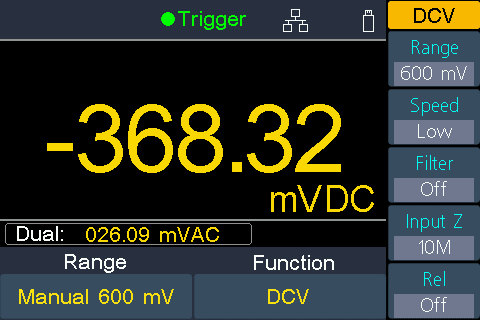

+ デュアル・ディスプレイ・モードで２つの測定結果を同時表示

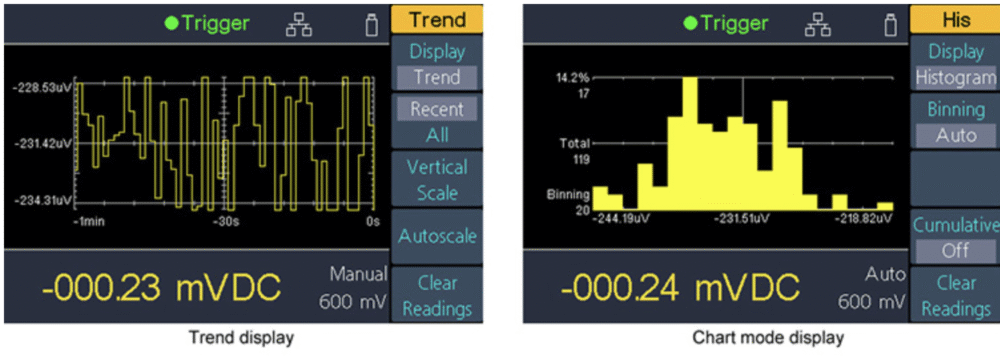

+ トレンド表示機能、ヒストグラム表示機能

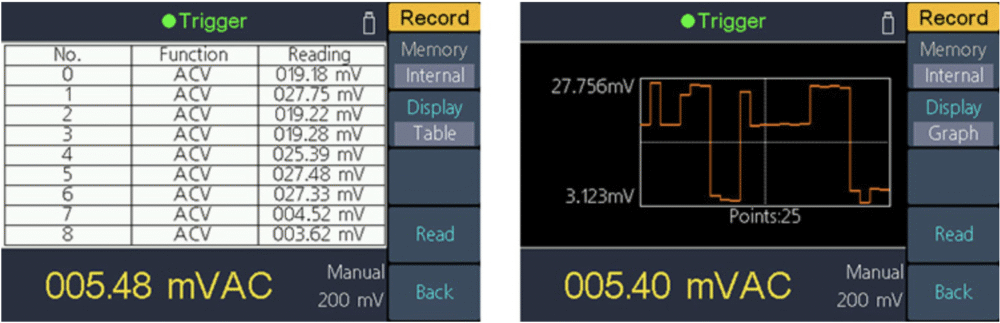

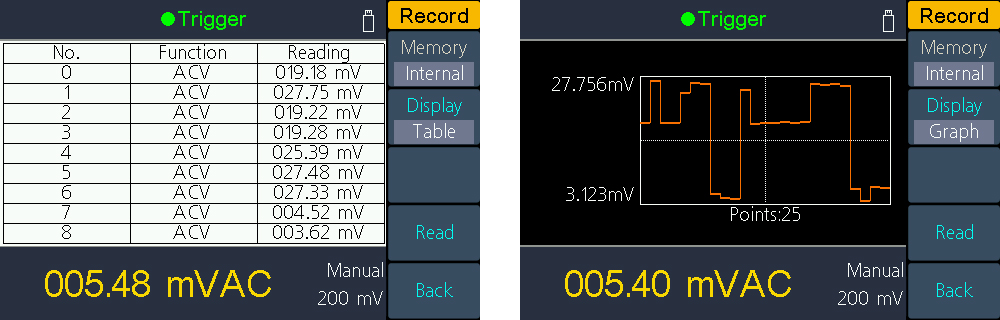

+ データ・ロギング機能： 内部メモリ最大1Mポイント, 外部メモリ最大100Mポイント

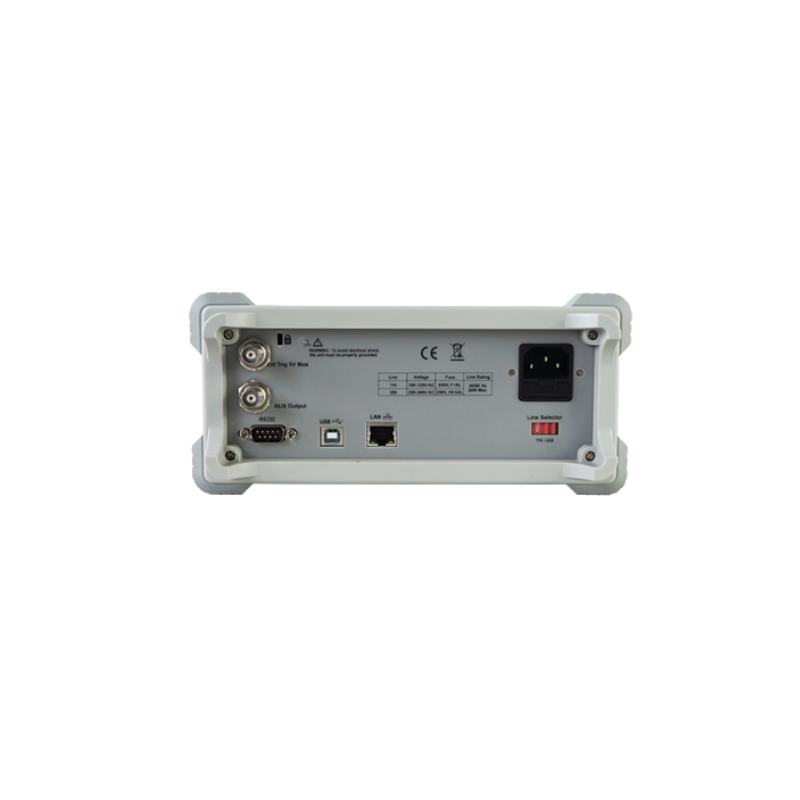

+ インターフェース： USBデバイス, USBホスト, RS232, LAN
+ SCPIコマンドをサポート
+ 4インチ 480×320ピクセル LCD
仕様
| XDM3041 | 測定レンジ | 周波数範囲 | 精度（1年）: ±(% 読み取り値 +% レンジ) |
|---|---|---|---|
| DC 電圧 | 600mV, 6V, 60V, 600V, 1000V | / | 0.02±0.01 |
| 実RMS AC 電圧 | 600mV, 6V, 60V, 600V, 750V | 20 Hz – 50 Hz | 2 + 0.10 |
| 50 Hz – 20 kHz | 0.2 + 0.06 | ||
| 20 kHz – 50 kHz | 1.0 + 0.05 | ||
| 50 kHz – 100 kHz | 3.0 + 0.08 | ||
| DC 電流 | 600.00 μA | / | 0.06 + 0.02 |
| 6.0000 mA | 0.06 + 0.02 | ||
| 60.000 mA | 0.1 + 0.05 | ||
| 600.00 mA | 0.2 + 0.02 | ||
| 6.000 A | 0.2 + 0.05 | ||
| 10.0000 A | 0.250 + 0.05 | ||
| 実RMS AC 電流 | 60.000 mA, 600.00 mA, 6.0000 A, 10.000 A |
20 Hz – 45 Hz | 2 + 0.10 |
| 45 Hz – 2 kHz | 0.50 + 0.10 | ||
| 2 kHz – 10 kHz | 2.50 + 0.20 | ||
| 抵抗 | 600.00 Ω | / | 0.040 + 0.01 |
| 6.0000 kΩ | 0.030 + 0.01 | ||
| 60.000 kΩ | 0.030 + 0.01 | ||
| 600.00 kΩ | 0.040 + 0.01 | ||
| 6.0000 MΩ | 0.120 + 0.03 | ||
| 60.000 MΩ | 0.90 + 0.03 | ||
| 100.00 MΩ | 1.75 + 0.03 | ||
| ダイオードテスト | 3.0000 V | / | 0.5 + 0.01 |
| 導通 | 1000 Ω | / | 0.5 + 0.01 |
| 周波数 周期 | 200 mV – 750 V | 20 Hz – 2 kHz | 0.01 + 0.003 |
| 2 kHz – 20 kHz | 0.01 + 0.003 | ||
| 20 kHz – 200 kHz | 0.01 + 0.003 | ||
| 200 kHz – 1 MHz | 0.01 + 0.006 | ||
| 20 mA – 10 A | 20 Hz – 2 kHz | 0.01 + 0.003 | |
| 2 kHz – 10 kHz | 0.01 + 0.003 | ||
| テスト電流 | |||
| 容量 | 2.000 nF | 200 nA | 3 + 1.0 |
| 20.00 nF | 200 nA | 1 + 0.5 | |
| 200.0 nF | 2 μA | 1 + 0.5 | |
| 2.000 μF | 10 μA | 1 + 0.5 | |
| 200 μF | 100 μA | 1 + 0.5 | |
| 10000 μF | 1 mA | 2 + 0.5 | |
| 温度 | ITS-90規格熱電対 B / E / J / K / N / R / S / Tタイプ, 測温抵抗体（RTD）Pt100 / Pt385 | ||
| データ・ロギング | |||
| ロギング間隔 | 最小 5ms | ||
| ロギング長 | 1M（内部メモリ） | ||
