CYBERTEK P1300 差動プローブ 50MHz、1300V

概要

P1000シリーズ高電圧差動プローブは、フローティング測定機能を備えた高電圧差動プローブです。帯域幅は100MHzに達し、ほとんどの測定システムのニーズを満たします。2つのレンジから選択でき、差動測定電圧範囲はほとんどの被測定回路の要件を満たします。過負荷警報機能を備えています。プローブは標準のBNC出力コネクタを備え、メーカーを問わずオシロスコープと組み合わせて使用できます。プローブは優れた同相ノイズ抑制能力を持ち、入力端は高い入力インピーダンスと低い容量を備えているため、差動電圧信号を正確かつ高速に測定できます。スイッチング電源、インバータ、電子安定器、インバータ家電、その他の電力機器などの研究開発、デバッグ、点検・修理作業に幅広く使用できます。

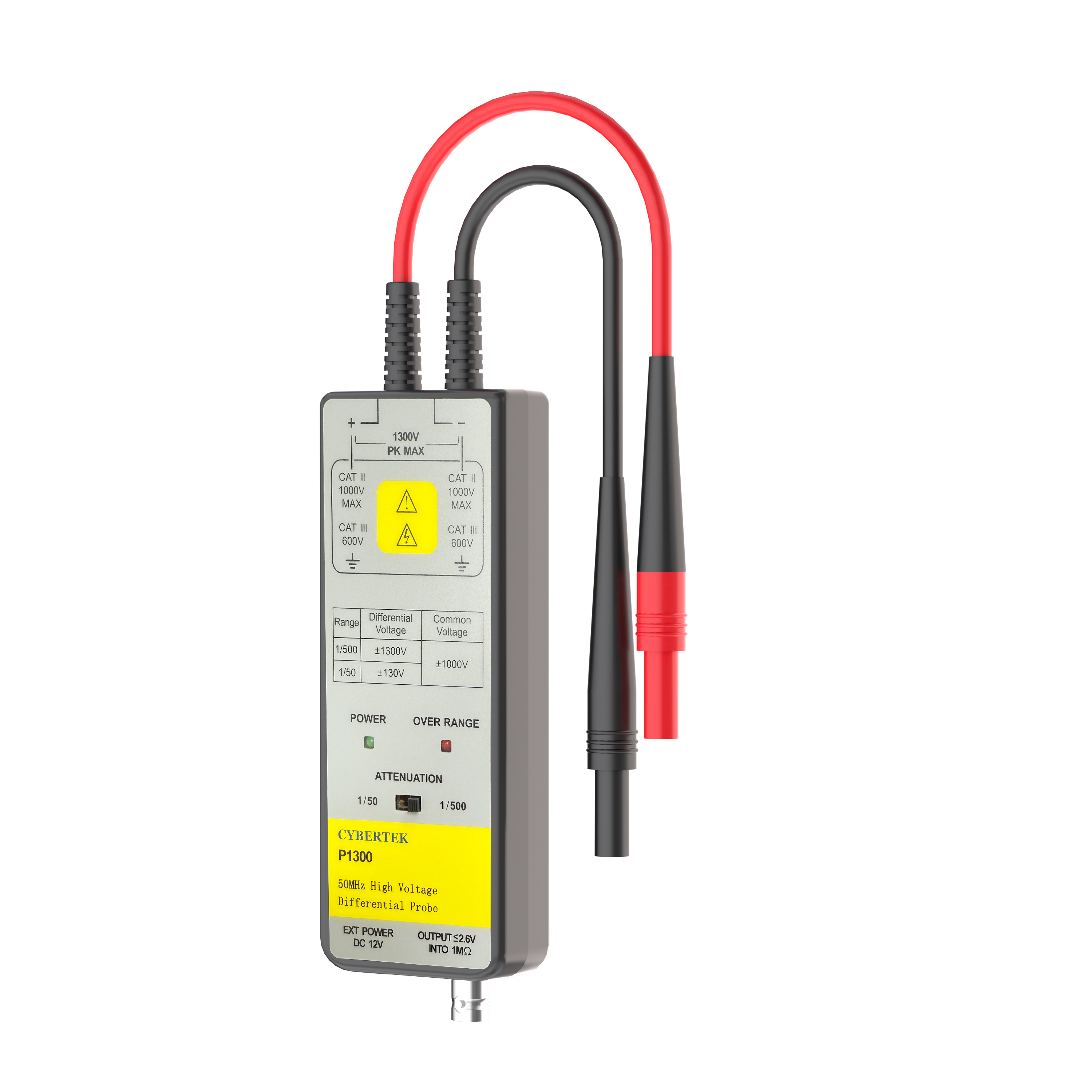

各部の名称と機能

P1300を例に説明します。

① 入力ポート：赤線がプラス、黒線がマイナスです。逆に接続すると出力が反転します。

② 減衰（ATTENUATION）：減衰ごとに測定レンジが異なります。500Xは最大測定電圧1300V、50Xは130Vを表します。オシロスコープの減衰比設定は、プローブの減衰に合わせてください。

③ OVER RANGE表示灯：測定値がレンジを超えると赤色に点灯します。

④ 出力ポート：標準のBNC出力ポートを標準装備し、メーカーを問わずオシロスコープに接続できます。オシロスコープの入力インピーダンスは1MΩに設定してください。50Ωに設定すると、出力値が実際の値の半分に減衰します。

⑤ 電源ポート：DC 12Vポートで、標準のDCアダプタから給電できます。

操作手順

1）測定前に被測定電圧の振幅を見積もってください。電圧レンジを大幅に超える場合はプローブを損傷するおそれがあるため、使用しないでください。

2）入力リードと出力リードをプローブに接続し、プローブをオシロスコープなどの測定器に接続します。

3）電源アダプタを電圧プローブに接続すると、緑色の電源表示灯が点灯します。被測定電圧に応じて適切なレンジを選択してください。被測定電圧がレンジを超えると過負荷表示灯が点灯します。

4）プローブのレンジに合わせてオシロスコープなどの測定器の減衰比を設定し、被測定電圧に応じてオシロスコープの感度を調整します。

5）必要に応じてプローブのクリップを接続し、被測定回路に接続してから測定を開始します。測定中はプローブへの干渉を減らすため、プローブ本体を高電圧パルス回路から離してください。

6）測定終了後は、まず被測定回路の電源を切り、次にプローブの電源を切ってから、2本の入力端を測定点から外し、出力BNCプラグをオシロスコープから抜きます。

使用上の注意事項

1）測定時は入力リードをできるだけ撚り合わせてください。リードのインダクタンスと外部ノイズをより効果的に除去でき、高周波応答とノイズ耐性が向上します。

2）測定時は入力リードを延長しないでください。延長するとノイズが増えるおそれがあります。延長リードがどうしても必要な場合は、延長リードの長さを揃え、入力周波数を5MHz以下にしてください。5MHzを超えると誤差が生じることがあります。
