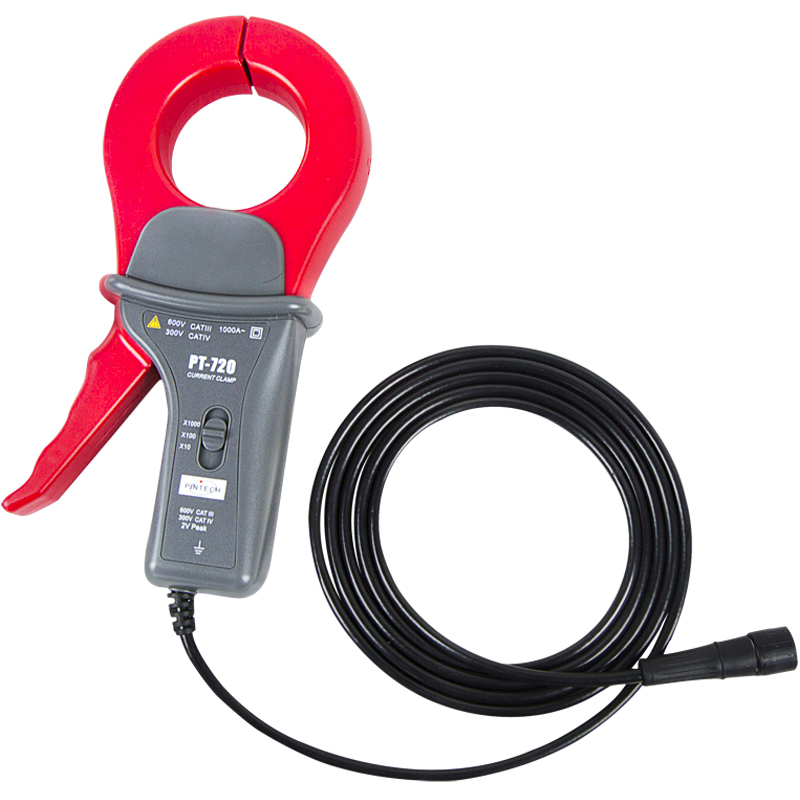

PINTECH PT-720 電流プローブ 100kHz、2000A
レンジを3種に切り替え可能でクランプ径の大きい、 最大2000Aの電流プローブです。
- 型番
- PT-720
- メーカー
- PINTECH
- カテゴリ
- 電流プローブ（AC/DC、高周波、ゼロフラックス）
88,000円
製品概要
レンジを3種に切り替え可能でクランプ径の大きい、 最大2000Aの電流プローブです。
■PT-720の特性図
PT-720の特性図
■PT-721の特性図
PT721の特性図
規格表
| 重量 | 500g |
|---|---|
| 帯域幅 | 10Hz～100kHz(-3dB) |
| オシロスコープ入力インピーダンス | ≥1MΩ & ≤47pF |
| クランプ径 | 53mm |
| 最大電流 | 1kHを超える場合は1000Aまで、連続電流で1200A以上の場合は20分を超えないこと |
| 最大動作電圧 | 600V rms |
| 電流範囲 | 0.1A～10A 10A～200A 200A～2000A |
| 出力誤差 | ≤3%+10mV ≤2%+5mV ≤1%+1mV |
| 電流スルーレート | 10A/µs |
| 最大同相電圧 | 600V CATⅢ |
| 最大導体寸法 | ケーブル:最大直径Φ52mm, バスハーネス, シングルマニホールド5×5mm, 4マニホールド30×5mm |
| 変換比 | 100mV/A 10mV/A 1mV/A |
| 寸法（W×H×D） | 111×216×45mm |
| 立ち上がり／立ち下がり時間 | 3.5µs |
資料ダウンロード
よくある質問
QPINTECH製品は購入時の校正書類対応可能ですか？
APINTECH製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
