PINTECH PT-8020 差動プローブ 70MHz、14kVp-p
最大14KVまで測れる高電圧差動プローブです。 各社オシロスコープに接続可能なBNCコネクタに対応しています。
- 型番
- PT-8020
- メーカー
- PINTECH
- カテゴリ
- 差動プローブ
310,200円ストアで購入
製品概要
最大14KVまで測れる高電圧差動プローブです。
各社オシロスコープに接続可能なBNCコネクタに対応しています。
■PT-8001の特性図
PT-8001の特性図
■PT-8002の特性図
PT-8002の特性図
■PT-8101の特性図
PT-8101の特性図
■PT-8110の特性図
PT-8110の特性図
■PT-8010の特性図
PT-8010の特性図

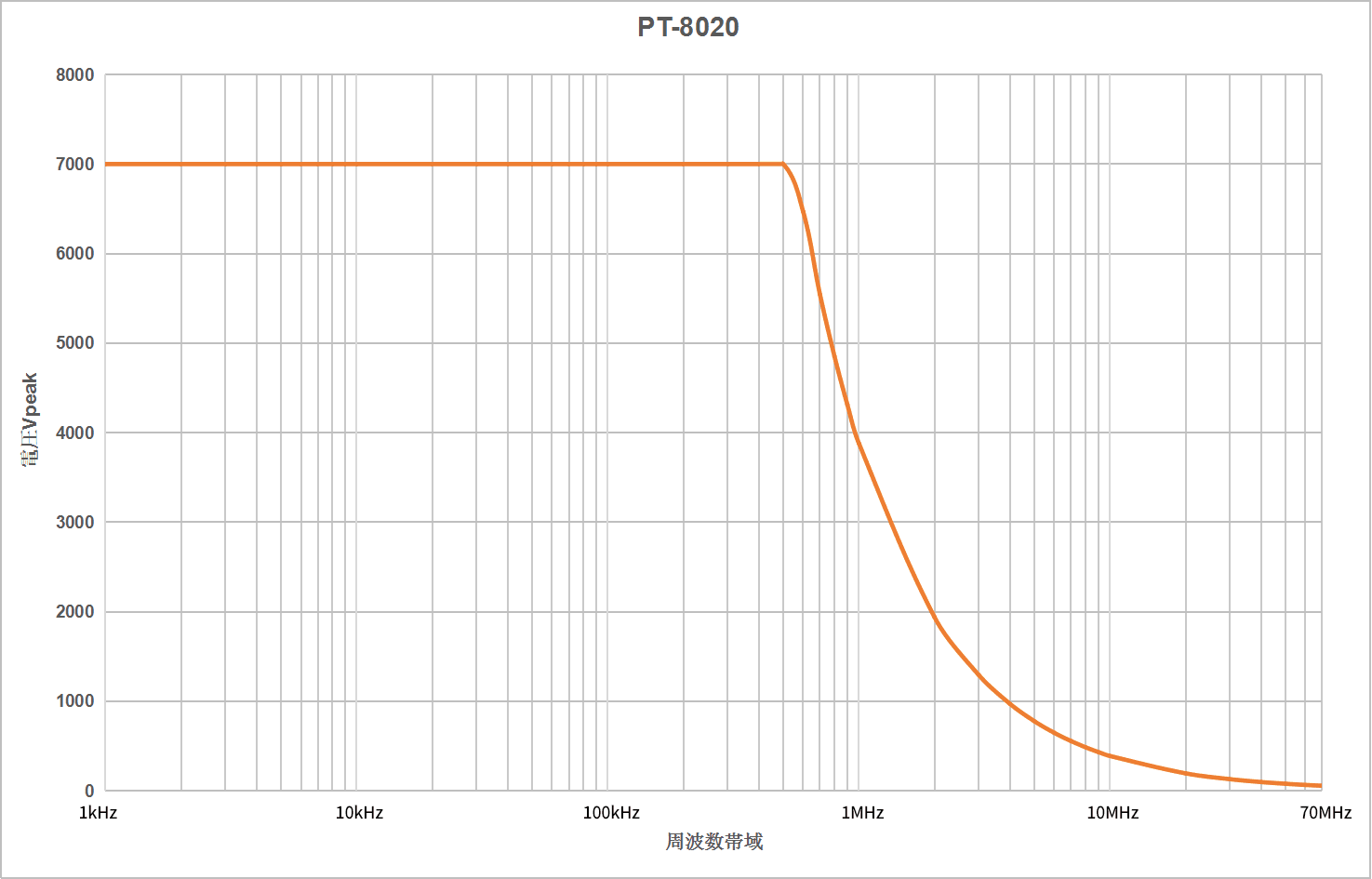

■PT-8020の特性図
PT-8020の特性図
規格表
| 立ち上がり時間 | 5ns |
|---|---|
| 減衰比 | 1:100/1000 |
| CMRR(代表値) | |
| 50Hz | 80dB |
| 20kHz | 60dB |
| オシロスコープ入力インピーダンス | 1MΩ |
| DC入力電圧 | |
| 1/100 | 700V |
| 1/1000 | 7000V |
| オフセット(代表値) | ＜±5mV |
| 差動入力電圧Vpp | |
| 1/100 | 1400V |
| 1/1000 | 14kV |
| 帯域幅（-3 dB） | 70MHz |
| 出力(50kΩ負荷) | 7V |
| 寸法（W×H×D） | 83×186×38mm |
| 確度 | ±2% |
| インピーダンス | 20MΩ//1pF |
資料ダウンロード
よくある質問
QPINTECH製品は購入時の校正書類対応可能ですか？
APINTECH製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
