CYBERTEK RP6060 アクティブ・プローブ 1GHz、60V

概要

RP6060プローブは、DC電源レール上のリップルを測定するための低ノイズ・広オフセット範囲のソリューションを提供し、DC電源レール範囲は-60～+60VDCです。必要とされる業界トップクラスの低ノイズと広いオフセット範囲を備え、1GHz以下の200μVp-p～800mVp-pのACリップルを測定できます。本プローブは主に配電プレーンの低いソースインピーダンスの測定に使用するため、ソースインピーダンスが1Ωを超える機器の測定には推奨しません。波形歪みの原因となる可能性があるためです。

現代の電子製品は、機能の増加、高密度化、スイッチングの高速化により、より低い電源電圧が求められています。設計者は電源レールを拡大して高周波の干渉信号を探し、リップルを測定し、より厳しい許容範囲の中でカップリング効果を解析する必要があります。オシロスコープには、DCレール上のノイズやリップルを画面中央に移動させて必要な測定を行うのに十分なオフセットがないことがよくあります。

RP6060プローブは低ノイズの測定ソリューション（オシロスコープとプローブ）を提供します。これは、オシロスコープとプローブのノイズを、被測定DC電源のノイズやリップルと区別するうえで非常に重要です。プローブの高い入力インピーダンスにより、オシロスコープの負荷がDCレールに与える影響を最小限に抑えられます（50kΩ）。プローブの帯域幅が広いほど、DCレール上のデータ信号やクロックなどの信号の影響を受ける可能性のある内容（高調波、より速いリップルなど）をより多く観測できます。

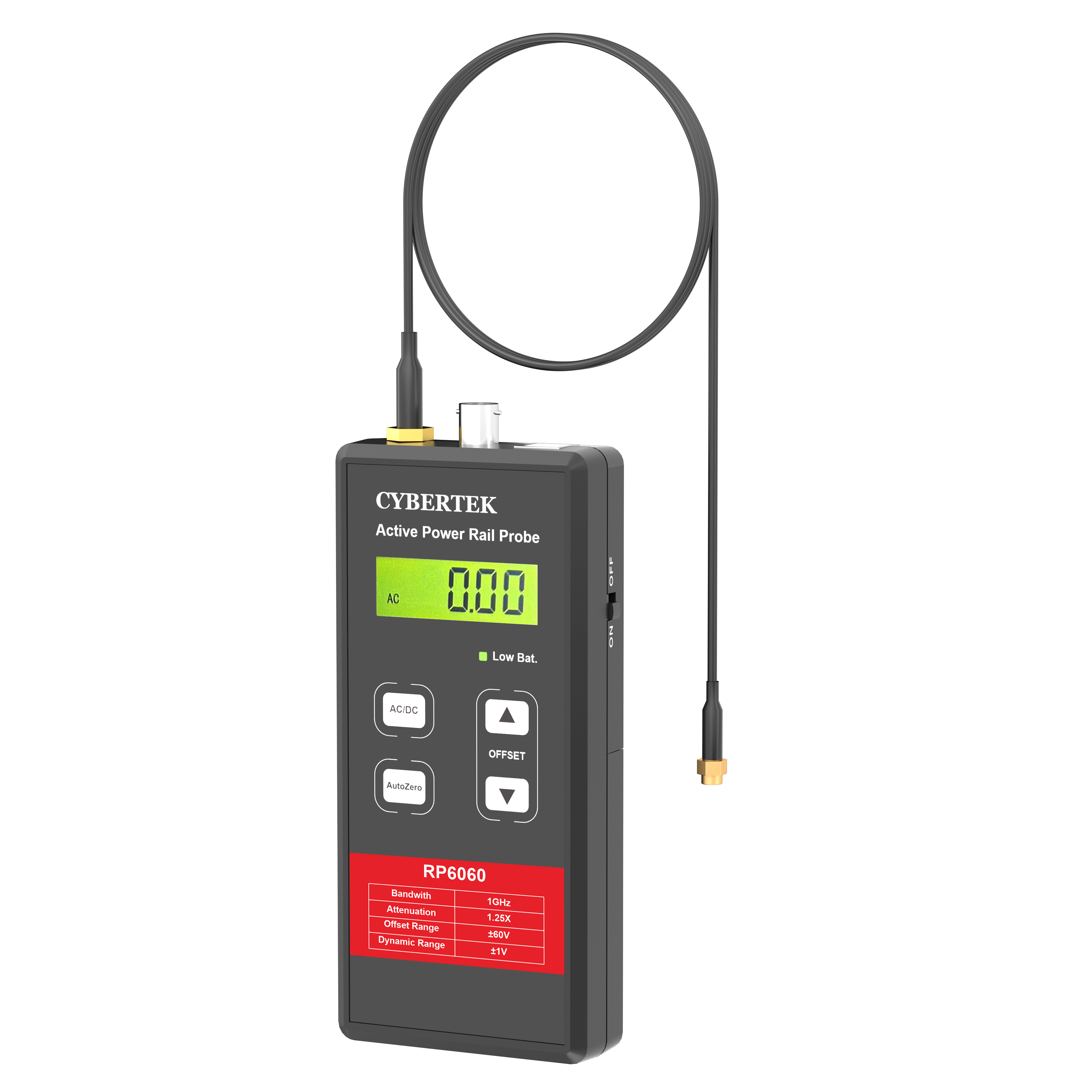

プローブ本体

1 入力コネクタ：SMAメスコネクタ。

2 出力コネクタ：BNCメスコネクタ。標準のBNCケーブルでオシロスコープに接続します。

3 電源コネクタ：USB 5V電源コネクタ。

4 LCD表示画面：被測定信号の直流電圧を表示します（プローブと被測定物がきちんと接触しているかを確認できます）。

5 スイッチ：電源スイッチ。

6 電池低電圧表示灯：電池残量が少なく、まもなく交換が必要な場合に点灯します。

7 AC/DCボタン：出力ポートのDC/AC動作モードを切り替えます。DCモードでは出力信号に低周波信号が含まれ、ACモードでは出力信号から低周波信号が除去されます。

8 自動ゼロ調整ボタン：出力信号のオフセットを自動でゼロに調整します。オシロスコープのオフセット調整を併用する必要はありません。

9 オフセット調整ボタン：手動オフセット調整用の上下ボタンです。出力信号にオフセットがありゼロ位置にない場合、ボタンを手動で操作してオフセットを上下に調整できます。

操作手順

プローブの出力をオシロスコープに接続し、オシロスコープの入力インピーダンスを50Ωに設定します。

必要に応じて適切な付属品を選んで被測定点に接続し、プローブの電源を入れます。

被測定機器の電源を入れて測定し、自動ゼロ調整機能でオフセットをゼロに合わせます。

測定終了後は、被測定機器の電源を切り、プローブの電源を切ってから接続を外し、プローブを保管します。
