規格表
| 入力抵抗 | 20 kΩ（差動） / 10 kΩ（シングルエンド） |
|---|---|
| 入力容量 | 400 fF（差動） |
| オフセット範囲 | ±12 V |
| オフセット精度 | < 3% |
| DCゲイン精度 | < 3% |
| ケーブル長 | 130 cm |
| 帯域幅（プローブ単体） | >5 GHz |
| 帯域幅（オシロスコープ接続時） | 4 GHz（SDS7404A） |
| 減衰比（DC） | ÷10 |
| 入力ダイナミックレンジ | ±2.5 V |
| 最大入力電圧（非破壊） | 20 V |
付属品・オプション
オプションアクセサリ | 価格（税込） | 概容 | |
|---|---|---|---|

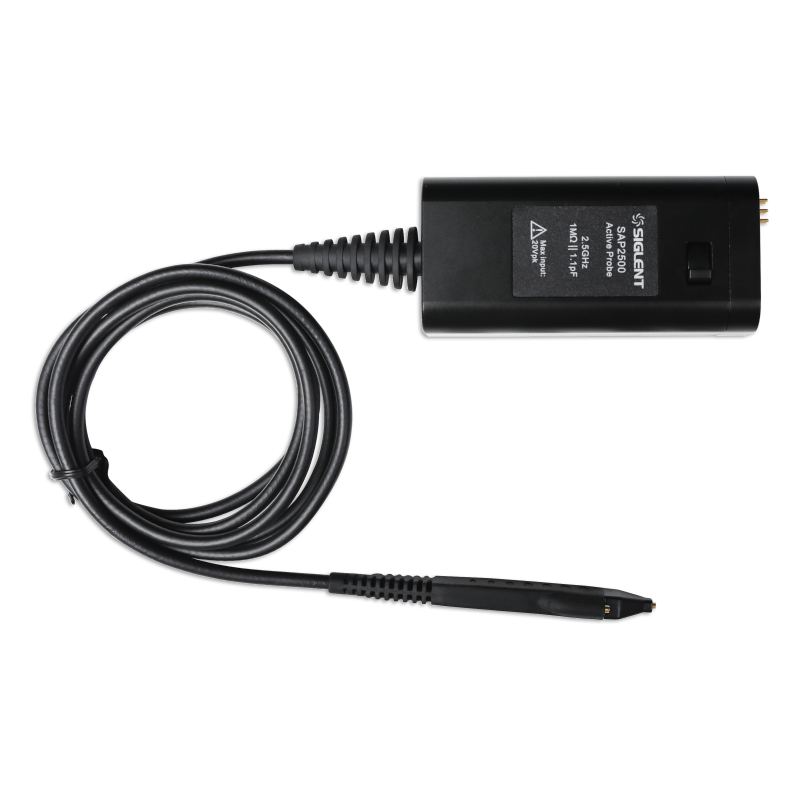

Test pins | SAP-ST1 | ¥11,000 | SAP1000,SAP2500,SAP2500Dアクティブ・プローブ用 ストレート・チップ5個セット |
SAP-PT | ¥7,700 | SAP1000,SAP2500,SAP2500Dアクティブ・プローブ用 ポゴ・チップ5個セット | |
Probe Kit | SAP1-kit | ¥61,600 | SAP1000,SAP2500アクティブ・プローブ用 アクセサリ・キット |

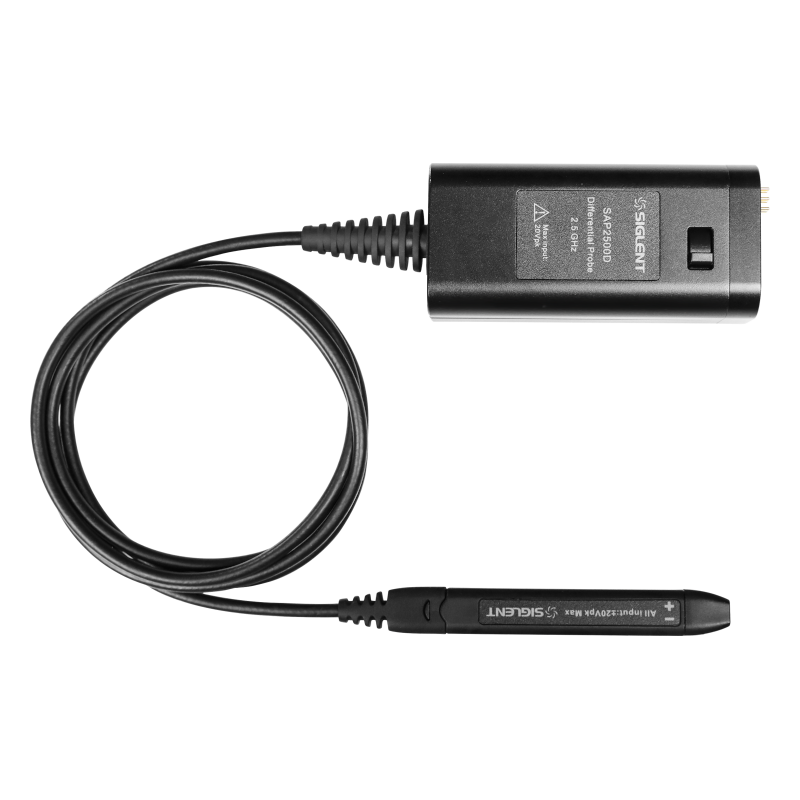

SAP2-kit | ¥73,700 | SAP2500D差動アクティブ・プローブ用 アクセサリ・キット | |

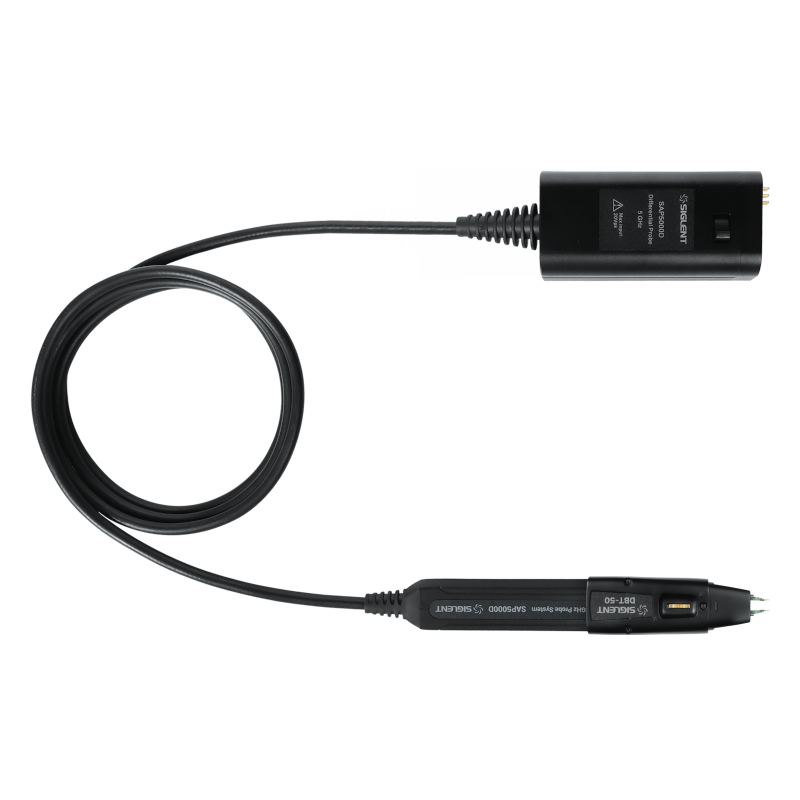

SAP5000D | DBT-50 | ¥198,000 | 調整可能ピンヘッド（SMPインターフェースを採用し、プローブアンプへ接続可能です。2本のピン間距離はローラーにより調整できます。） |

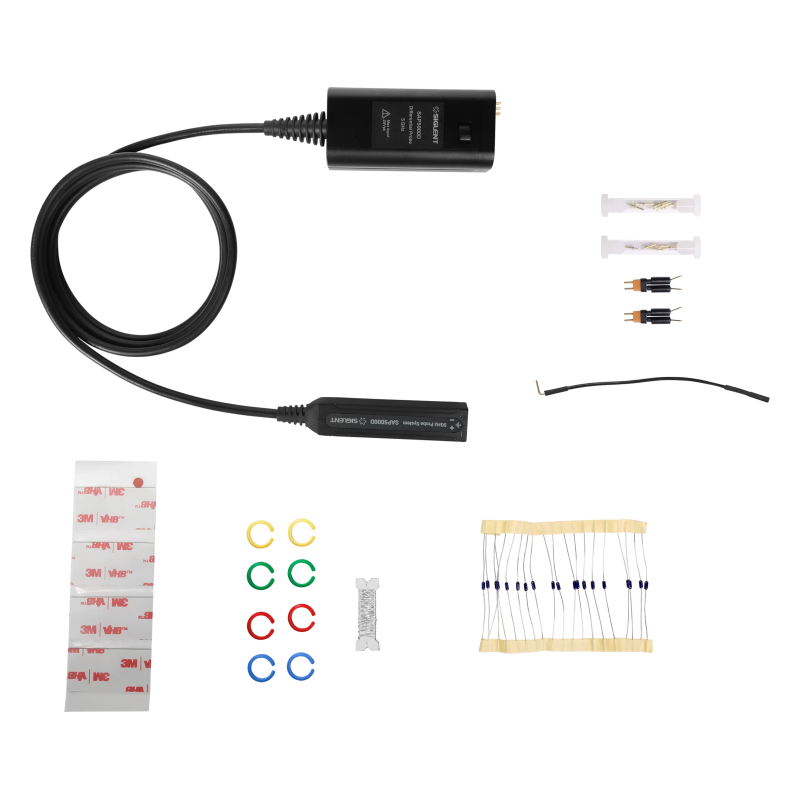

SAP5-KIT | ¥72,600 | リード抵抗×20、10 cmグランドワイヤ×1、銀線（1 m）×1、スイベルチップ×2、ストレートチップ×5、ポゴチップ×5、カラーリングセット×1、3M両面テープ×10 | |
SAP5-TEP | ¥70,400 | 交換ピンキット（タングステン鋼ピン×4、スプリングピン×10） | |
SMA-50 | ¥165,000 | SMPインターフェースを採用し、プローブアンプへ接続可能です。もう一方の端子はSMAメスコネクタです。 | |
SAP5-DRP45 | ¥198,000 | DRP-45ソケットヘッド×1、スイベルチップ×2、ストレートチップ×5、ポゴチップ×5 | |
SAP5-DSI50 | ¥110,000 | はんだ付けヘッド DSI-50×1、リード抵抗×20、銀線（1 m）×1 | |
SAP5-SRP45 | ¥198,000 | ソケットヘッド SRP-45×1、スイベルチップ×2、ストレートチップ×5、ポゴチップ×5 | |
SAP5-SSI50 | ¥110,000 | はんだ付けヘッド SSI-50×1、リード抵抗×20、銀線（1 m）×1 | |
PP301 | ¥110,000 | 3Dポジショナー | |
PP201 | ¥96,800 | 二脚ポジショナー | |

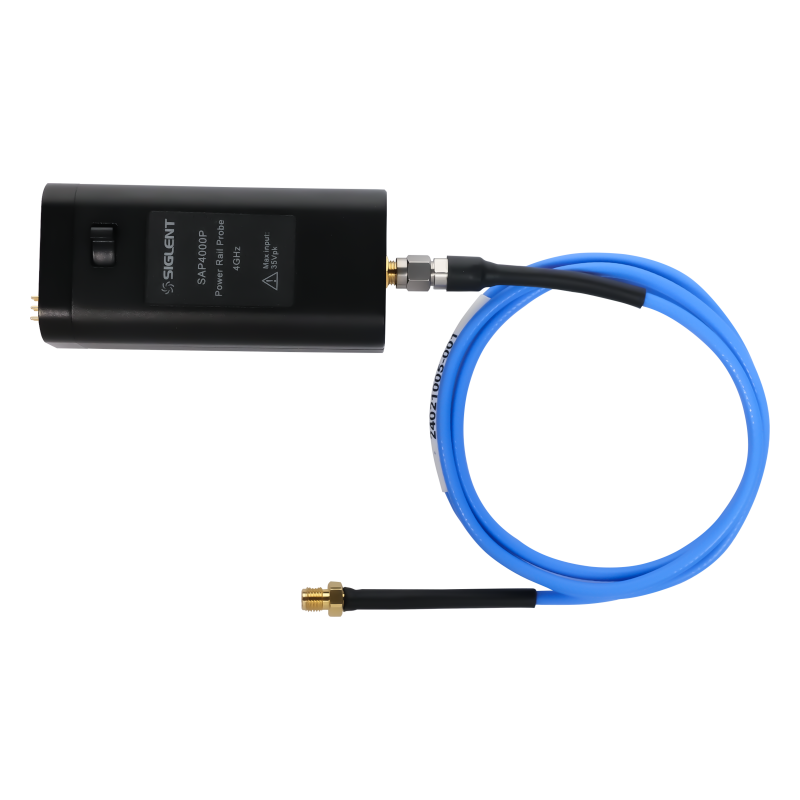

SAP4000P | SAP4-AB | ¥121,000 | SAP4000Pアクセサリキット（メインケーブル、高速プローブブラウザ、低速プローブブラウザキットおよびその他付属品を含む） |
