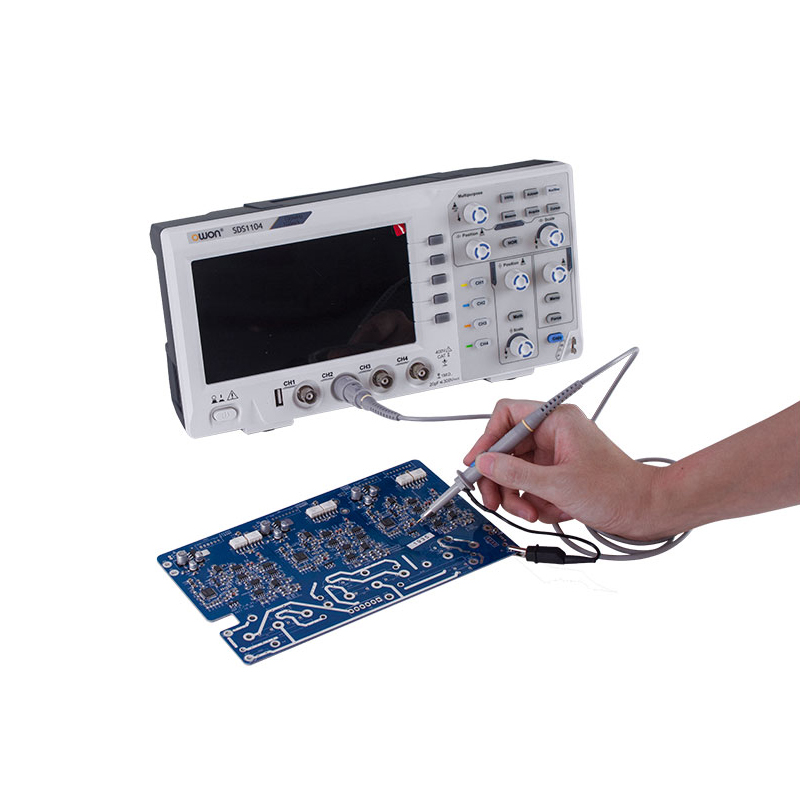

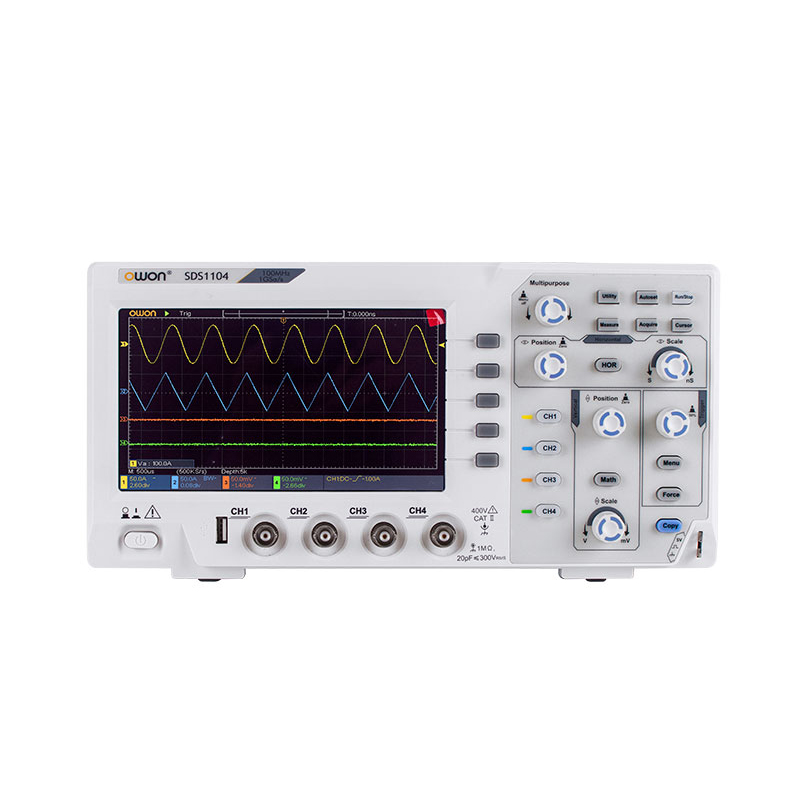

OWON SDS1104 オシロスコープ 100MHz、4ch

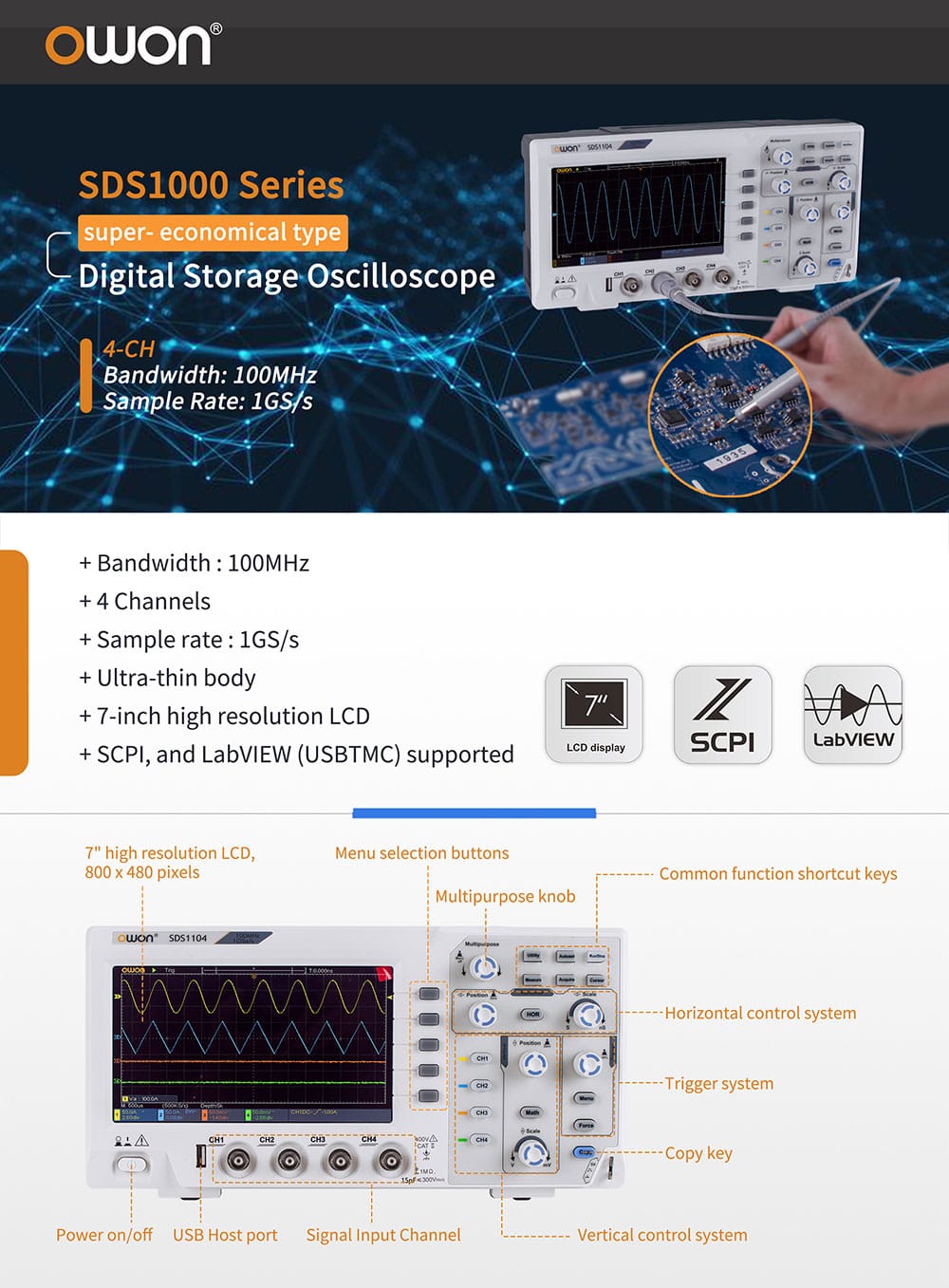

SDS1104 4チャンネル デジタル・オシロスコープ (驚異のコスト・パフォーマンス、エントリー・クラスのオシロスコープ) - 周波数帯域： 100MHz - 4チャンネル - サンプルレート： 最高 1Gサンプル/秒 - 薄型ボディ - 7インチ高解像度LCD - インターフェース： USBホスト、USBデバイス - SCPIコマンドをサポート
- 型番
- SDS1104
- メーカー
- OWON
- シリーズ
- SDS1104シリーズ
- カテゴリ
- ベンチトップ・オシロスコープ
製品概要
SDS1104 4チャンネル デジタル・オシロスコープ
(驚異のコスト・パフォーマンス、エントリー・クラスのオシロスコープ)
・周波数帯域： 100MHz
・4チャンネル
・サンプルレート： 最高 1Gサンプル/秒

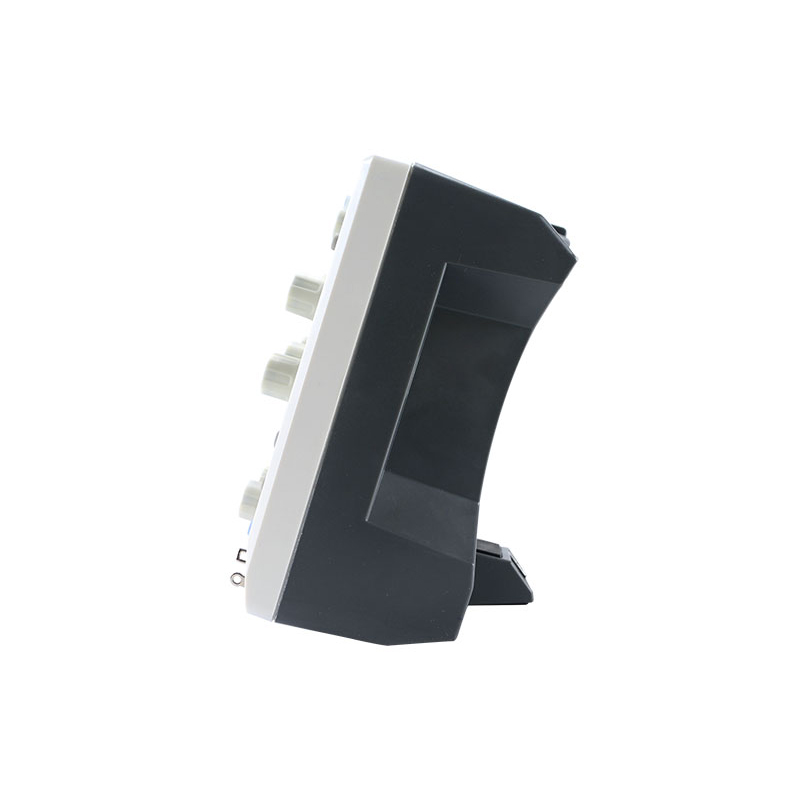

・薄型ボディ
・7インチ高解像度LCD
・インターフェース： USBホスト、USBデバイス
・SCPIコマンドをサポート

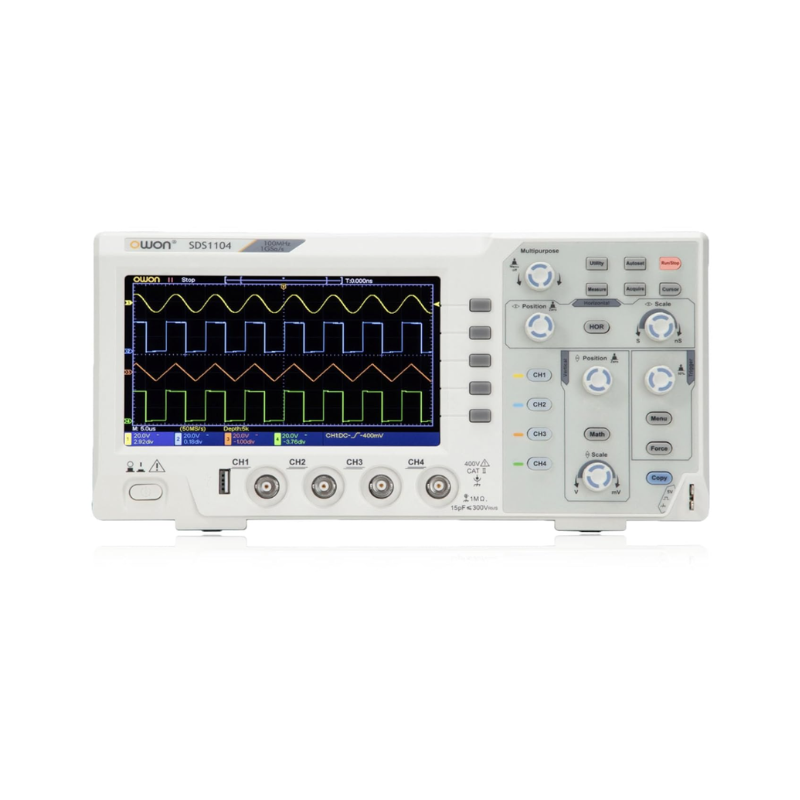

■大型ディスプレイ
7インチの高解像度LCDにより、波形を観測しやすくなります。
■フレンドリーなメニュー画面
フレンドリーな操作メニューにより、簡単に操作することができます。

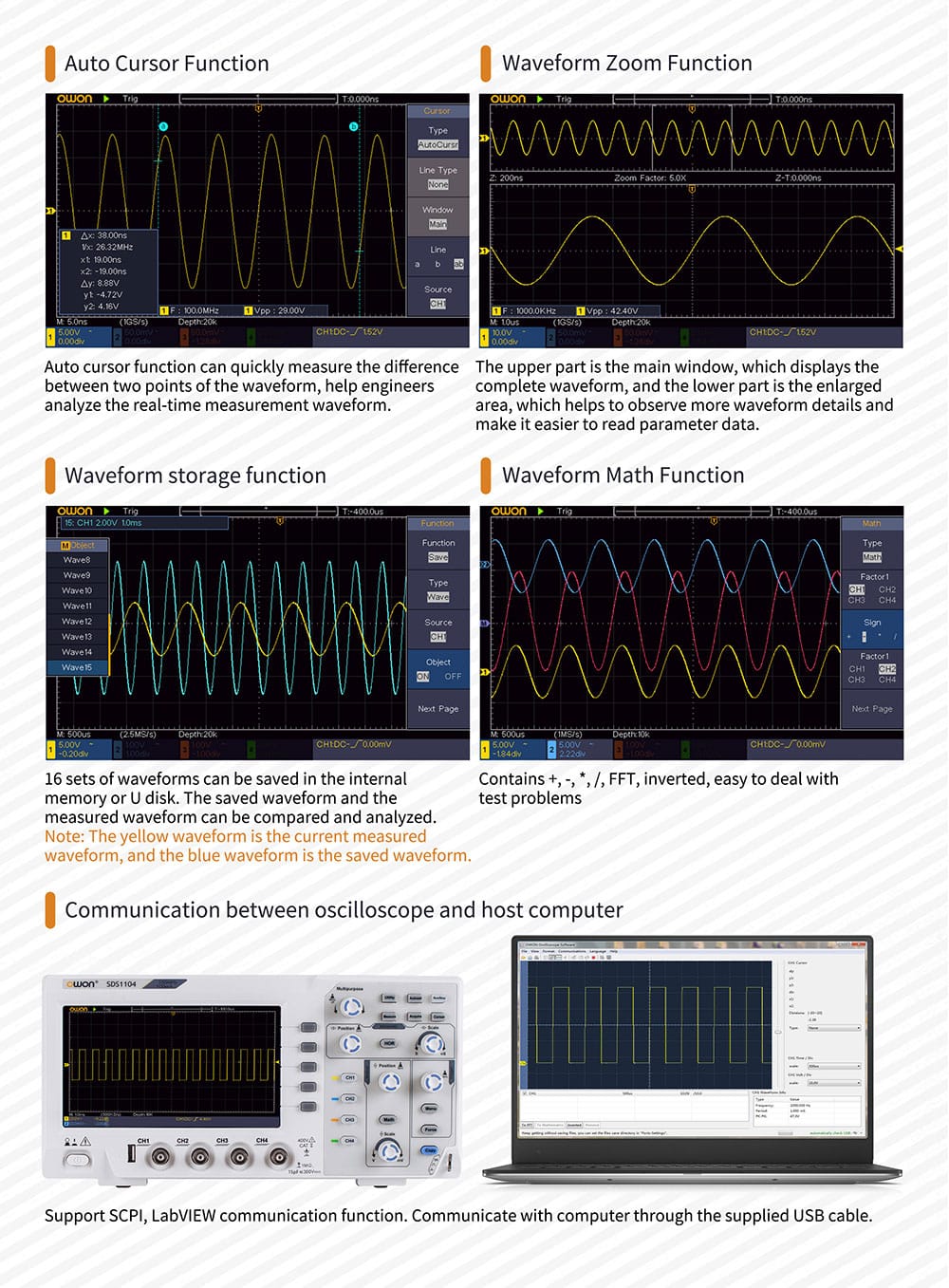

■ズーム表示
波形をズームすることで、全波形から異常波形を見つけ出すことが容易になります。

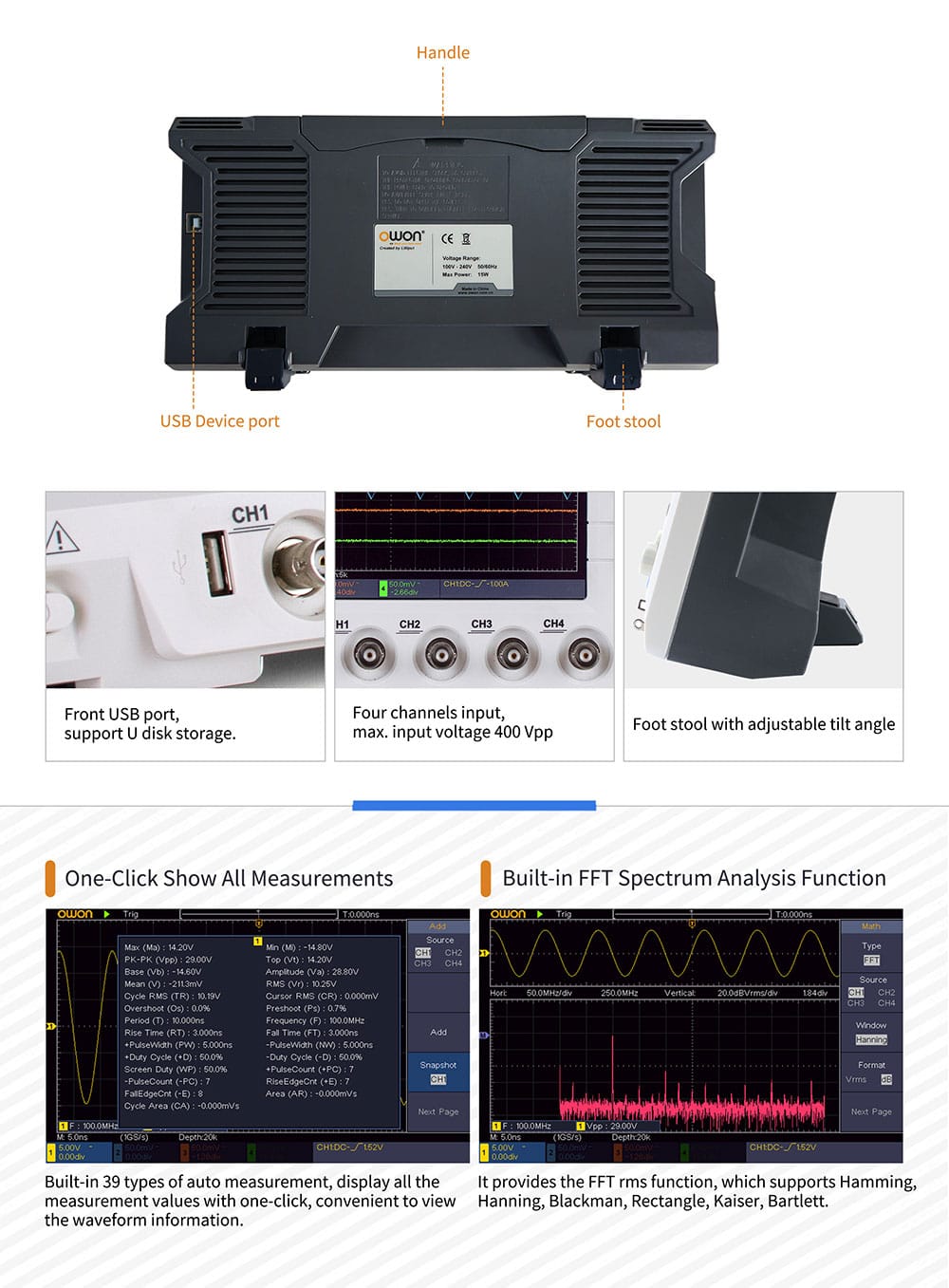

■スナップショット
ワンクリックで、30の自動測定アイテムのすべての結果を得られます。

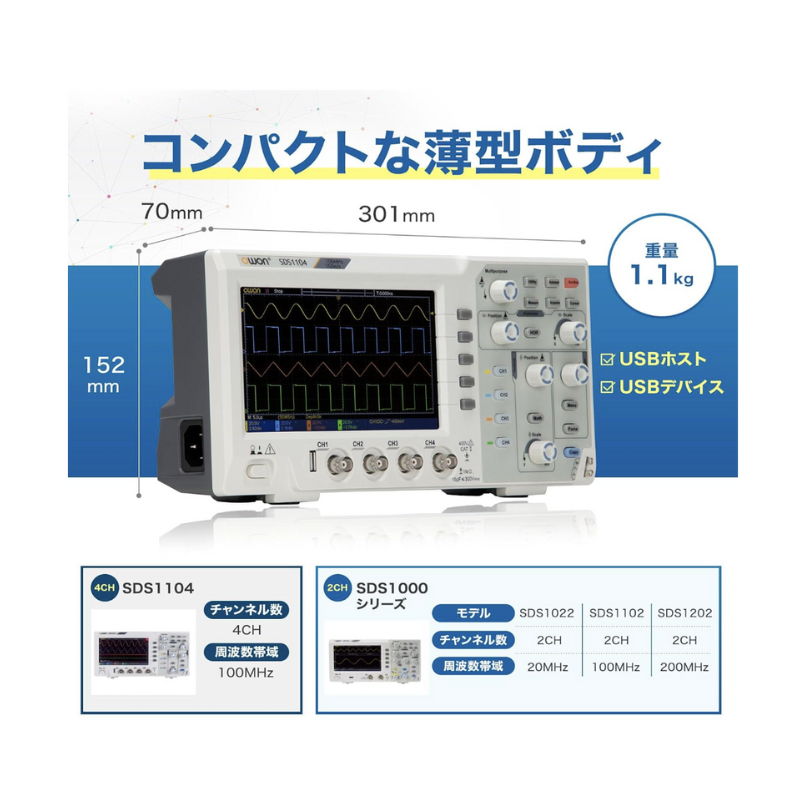

■サイズとパッケージ
サイズ：301 x 152 x 70 mm ＆ 重量：約1.1Kg
規格表
| ディスプレイ | 7" カラーLCD, 800 x 480 pixels |
|---|---|
| チャンネル数 | 4 |
| 重量 | 1.1 kg |
| トリガタイプ | エッジ, ビデオ |
| 水平軸スケール | 2ns/div - 1000s/div, step by 1 - 2 - 5 |
| 自動測定 | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vavg, Vrms, Cycle RMS, Cursor RMS, Overshoot, Preshoot, Freq, Period,Rise Time, Fall Time, +Width, -Width,+Duty Cycle, -Duty Cycle,Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR,LFF, Delay A→B ↑, Delay A→B↓, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count,Fall Edge Count, Area, Cycle Area |
| 垂直軸スケール | 5mV/div - 5V/div (at input) |
| レコード長 | 20k |
| トリガ・モード | オート, ノーマル, シングル |
| 入力カップリング | DC, AC , GND |
| 波形演算 | ＋, －, x, ÷, invert, FFT |
| 通信インターフェース | USB host, USB device |
| 消費電力 | ＜15W |
| 周波数カウンタ | トリガチャンネルに対して実施可能 |
| 波形保存 | 16波形 |
| プローブ減衰係数 | 1X, 10X, 100X, 1000X |
| カーソル測定 | △V, △T ，△V and △T ，オート・カーソル |
| 周波数帯域 | 100MHz |
| サンプルレート | 最高 1Gサンプル/秒 |
| 寸法 (W x H x D) | 301 x 152 x 70 mm |
| 電源 | 100V - 240V AC, 50/60Hz, CAT II |

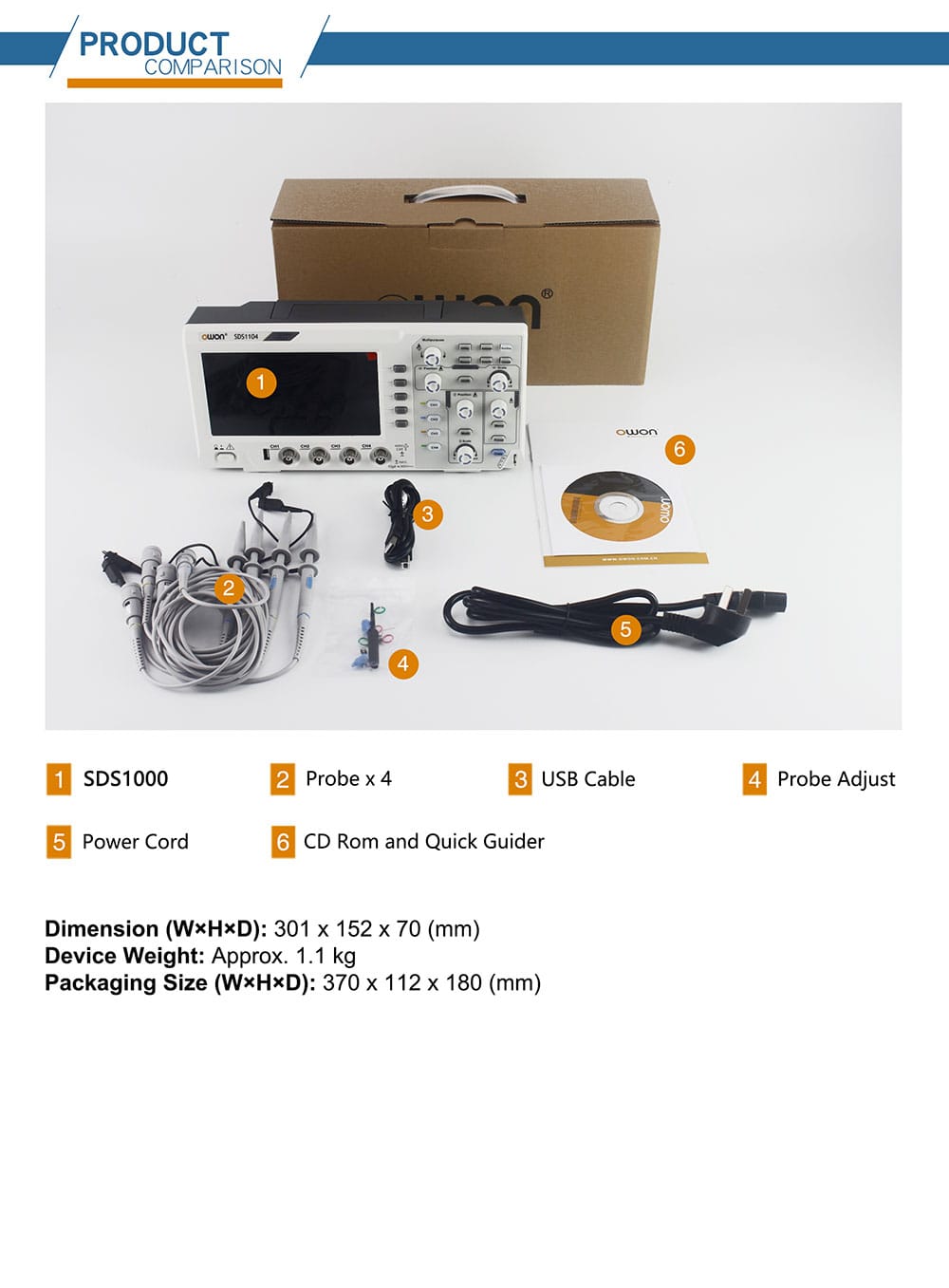

付属品・オプション
標準付属品 | 数量 |
|---|---|
USBケーブル | 1 |
クイックスタート | 1 |
パッシブプローブ | 1/チャンネル |
CDROM | 1 |
電源コード | 1 |
資料ダウンロード
- SDS1104_4チャンネル_オシロスコープ_ユーザーマニュアル_V100
- SDS1104_Four-Channel_Oscilloscope_USER_MANUAL
- SDS1104_Four-Channel_Oscilloscope_Quick_Guide
- SDS1000_Oscilloscopes_SCPI_Protocol
- SDS1104_Four_Channel_Oscilloscope
- OWON総合カタログ(T&M版)
- OWON SDS1000 / SDS1104 / SDS200 / SDS3000 / TAO3000 / XDS2000 / XDS3000 / XDS4000シリーズ デジタル・オシロスコープ用 PCソフトウェア
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qこのオシロはどのような位置づけなの？
A機能をしぼってコストを押さえた入門機です。
Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qシングルトリガが使いにくいです。
A仕様です。シングルトリガを多用するなら他機種をお勧めします。
Qファイル保存したときにタイムスタンプが正しくない。
Aカレンダー（リアルタイムクロック）は搭載しておりません。
