SIGLENT（シグレント）ベクトル信号発生器 SSG6082A-V シリーズ
  • SIGLENT（シグレント）ベクトル信号発生器 SSG6082A-V シリーズ
  • SIGLENT（シグレント）ベクトル信号発生器 SSG6082A-V シリーズ
  • SIGLENT（シグレント）ベクトル信号発生器 SSG6082A-V シリーズ
  • SIGLENT（シグレント）ベクトル信号発生器 SSG6082A-V シリーズ

製品名

SIGLENT（シグレント）ベクトル信号発生器 SSG6082A-V シリーズ

MENU

シリーズ

SSG6082A-V

メーカー

用途

  • 特長
  • 価格･仕様
  • 付属品及びオプション
  • 資料
  • 製品動画
  • FAQ

特長

・周波数帯域：8 GHz
・0.001 Hz周波数設定分解能
・レベル設定範囲: -140 dBm ~ 30 dBm
・位相雑音: < -132 dBc/Hz @ 1 GHz, offset 10 kHz (typ.)
・無線周波数変調帯域幅1 GHz
・ベクトルモードsパラメータ補正をサポート
・LTE、5G NR、WLANなどの一般的な通信プロトコルをサポートします









■低位相ノイズ


SSG6082A-Vシリーズは超低位相ノイズ特性を持ち、1 GHz信号に対して10 kHzシフトで-132 dBc/Hzになります。 スペクトル純度を高めることで測定誤差が減り、測定結果の正確性と信頼性が向上しました。 無線通信において、低位相雑音信号は誤り率(BER)を最大限に低減する、通信の安定性と信頼性を向上させるのに役立つ。

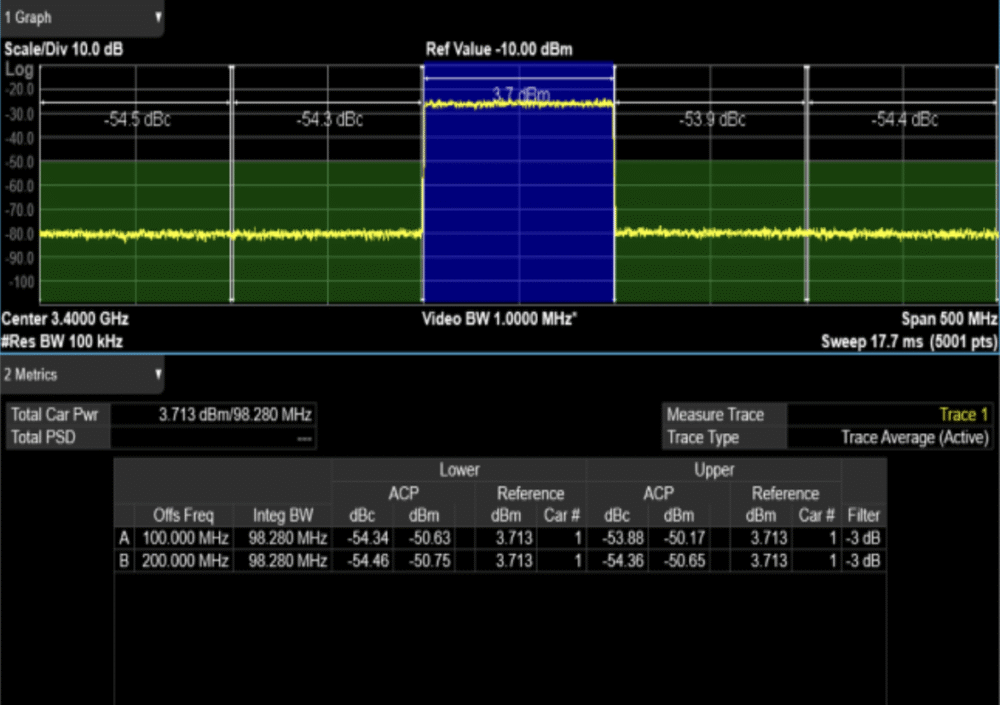

■優れた信号品質









SSG6082A-Vは優れた1GHz無線周波数変調帯域幅とACPR特性を有し、ほとんどの通信テスト要件を満たしている。 WLAN、5G NR、LTEなどの一般的な通信プロトコル信号を生成する際、常に優れたEVM性能を実現した。 優れたACPRは、マルチチャネルテスト中に隣接チャネルの干渉を最小限に抑え、実際の通信環境をより正確にシミュレートします。

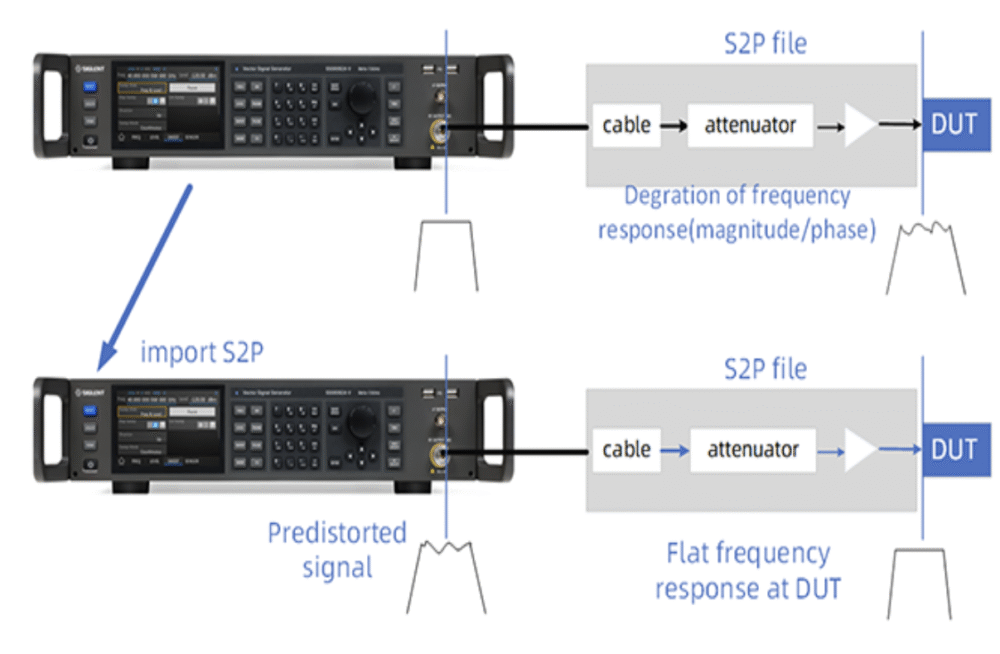

■より正確な送信機シミュレーション



SSG6082A-Vは、テストシステムのS2Pファイルに基づく自動振幅、周波数、位相補償をサポートしています。 この補償により、位相変動と位相雑音を最小限に抑えながら、全周波数範囲にわたって信号振幅を平坦化し、異なる周波数での信号レベルの一致を確保します。 拡張されたシステム互換性により、SSG6082A-Vはより広範なアプリケーションに対応し、正確かつ効率的なシステムパフォーマンスを提供します。





■シグナルシミュレーションの簡素化とテストの加速









· SSG6082A-VはSigIQPro信号生成ソフトウェアと連携して、シミュレーション、設計、テストを一体化し、設計、研究開発、生産、テストの各段階で顧客のさまざまな要求を満たすための便利な手段を提供します
· SigIQPro信号生成ソフトウェアは信号生成の能力を新たなレベルに引き上げ、Bluetooth、IoT、5G NR、LTE、WLANなど多くのプロトコルにも対応
· ユーザーインターフェースは直感的な操作をサポートし、関連するドキュメントのヘルプを提供しています。これにより、標準に準拠した波形を簡単に作成する方法を提供し、カスタムのさまざまなデータ形式の変換に対応し、波形ファイルをSIGLENTの信号発生器にダウンロードして再生することができます
· 先に使用し、後で支払う、0円で先行体験！SigIQPro信号生成ソフトウェアの各機能は、30回の無料トライアルを提供し、互換性のある機器でソフトウェアの全機能を無制限に使用できます
· SigIQPro信号生成ソフトウェアの詳細設定およびデバイスの詳細については、こちらをクリックしてご覧ください





価格･仕様

型名 SSG6082A-V
価格（税込） お問い合わせください
周波数範囲 CWモード： 9 kHz ～ 8 GHz
IQモード： 10 MHz ～ 8 GHz
周波数分解能 0.001 Hz
最大設定レベル +30dBm
位相ノイズ -132 dBc/Hz @ 1 GHz， 10 kHzオフセット（Typ.）
RF（I＋Q）帯域幅 500MHz　（1000MHz, -B1000オプション）
ディスプレイ 5インチ タッチスクリーン カラーLCD 800 x 600

付属品及びオプション

標準付属品 数量
クイックスタート 1
USBケーブル 1
校正証明書 1
電源コード 1



オプション（ソフトウェア） 概容
SSG6080AV-PU パルス変調
SSG6080AV-PT パルストレインジェネレータ
SSG6080AV-B1000 1G RF帯域幅
SigIQPro-BT Bluetooth信号再生　（PCソフトウェア）
SigIQPro-IOT IoT信号再生　（PCソフトウェア）
SigIQPro-OFDM 一般的なOFDM信号再生　（PCソフトウェア）
SigIQPro-5G NR 5G NR無線通信プロトコル信号再生　（PCソフトウェア）
SigIQPro-LTE FDD LTE FDD無線通信プロトコル信号再生　（PCソフトウェア）
SigIQPro-LTE TDD LTE TDD無線通信プロトコル信号再生　（PCソフトウェア）
SigIQPro-IEEE.802.11.ax IEEE.802.11.axプロトコル信号再生　（PCソフトウェア）
SigIQPro-IEEE.802.11.be IEEE.802.11.beプロトコル信号再生　（PCソフトウェア）
SigIQPro-IEEE.802.11 b/g/a/n/ac IEEE.802.11 b/g/a/n/ac信号再生　（PCソフトウェア）
SigIQPro-GSM/EDGE GSM/EDGE信号再生　（PCソフトウェア）
SigIQPro-WCDMA/HSPA+ WCDMA FDD HSPA / HSPA+　（PCソフトウェア）



オプションアクセサリ 概容
SSG6000A-RMK ラックマウントキット
USB-GPIB USB-GPIB変換アダプター

FAQ

SIGLENT製品は購入時の校正書類対応可能ですか？

SIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。

デモ機の貸出対応は可能でしょうか。

本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。

製品の保証期間について

本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。

非該当証明書の発行について

下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。

型名：

シリアル番号：

購入先（販売店名）：

購入日：

輸出元会社名（国内の会社名）：

輸出先国名：

輸出先会社名：

輸出目的（例：自社使用、現地販売、技術サポートなど）：
