特長
・定格電圧：200 V / 100 V
・定格電力：25 A / 50 A
・定格電力: 1500 W
・設定およびリードバック分解能 10mV、10mA
・OVP、OCP、LPP、OTP保護
-

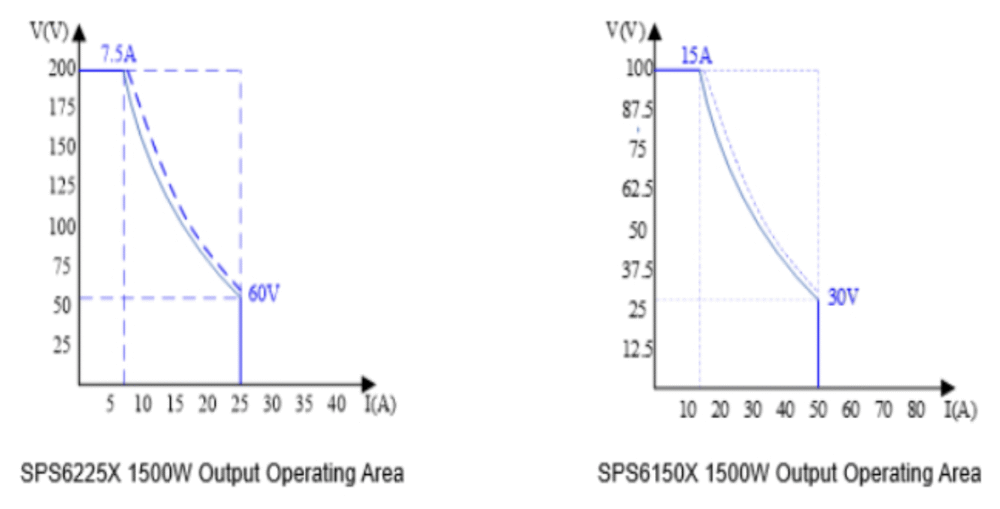

限られた出力電力の条件下では、電圧と電流の範囲が自動的に切り替わり、1つの電源で様々な電圧と電流の出力の組み合わせを実現することができます。 右図に示すように、従来の2つの矩形出力電源は電圧と電流出力の組み合わせしか実現できませんが、1つの電源は要件を満たすことができ、アーク領域でより多くのパラメータ出力を実現することもできます。 従来の長方形の出力範囲に比べ、この電源は電圧と電流の出力範囲が広く、電源の利用率が大幅に向上します。
-
-
-

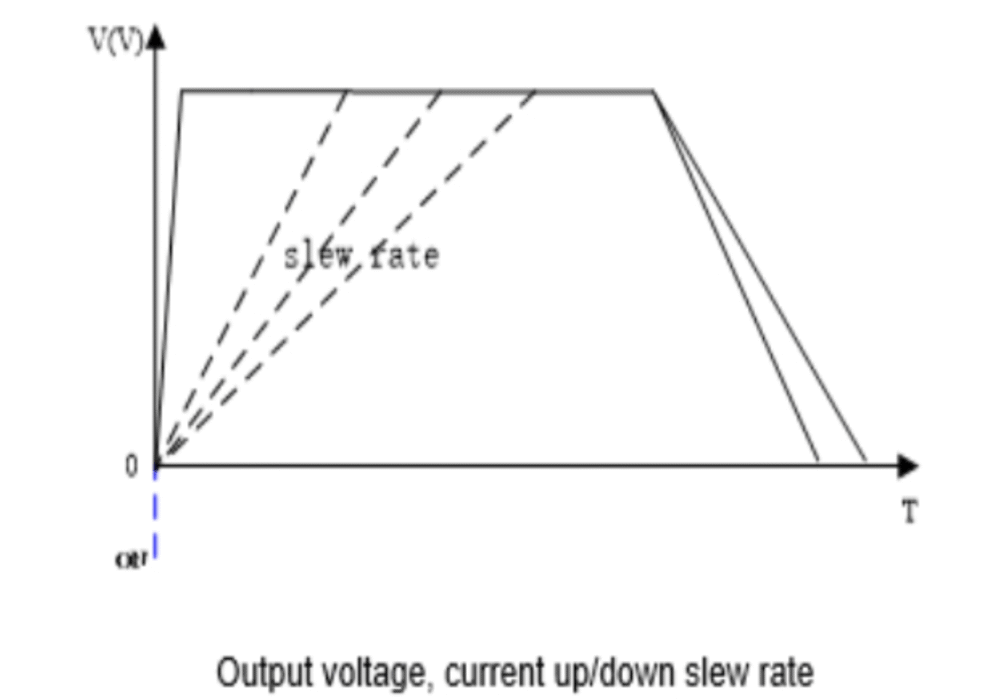

SPS6000X電源は、電圧/電流のランプアップ/ダウンのカスタム設定をサポートしており、電圧/電流の変化時に被測定物の性能を検証することができます。 電圧ランプアップ/ダウンの範囲は0.001~4V/ms、電流ランプアップ/ダウンの範囲は0.001~2.4A/msで、コンデンサや強力な電流吸収デバイスのテストなどの特殊なアプリケーションにおいて、DUTへの突入電流によるダメージを効果的に回避することができます。 被試験負荷への突入電流の害を低減します。
■効率的で便利なリモートコントロール

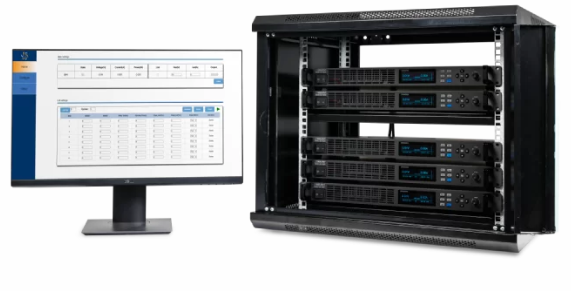

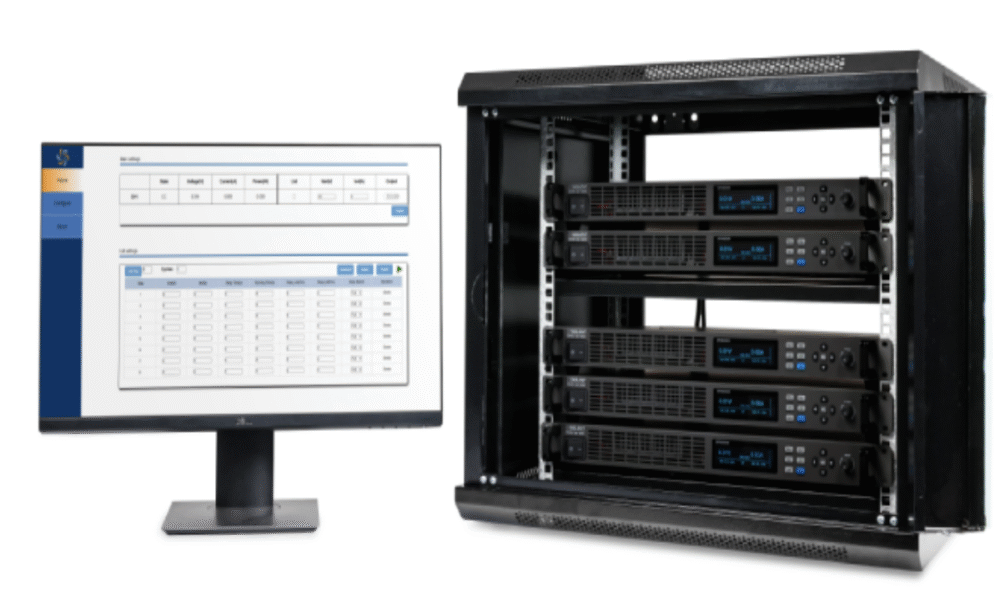

- SPS6000XはUSB、LAN通信インターフェースとオプションのUSB-GPIBモジュールを装備しています。 内蔵ウェブサーバー機能により、複雑なドライバーソフトウェアやホストコンピューターソフトウェアをインストールすることなく、ブラウザーから遠隔操作することができ、より便利に高圧、高温、その他の特殊環境アプリケーションのニーズを満たすことができます。
これらはすべてSPS6000Xの現代的な設計言語から生まれたもので、電源製品を実用性の新たな高みに到達させます。 -
-
-
CV/CC優先モード：突入電流とオーバーシュート電圧を効果的に制限します。
自己完結型ドレイン回路：電源が切られ、負荷が切り離されると、ドレイン回路が出力フィルタ・コンデンサから電力を排出します。 ドレイン回路がない場合、出力コンデンサは充電されたままとなり、危険を引き起こす可能性があります。ドレイン回路は電圧降下の傾きを調整するためにも使用できます。
複数の戦略的保護モード：電源の保護機能には、過電流保護（OCP）、過電圧保護（OVP）、過熱保護（OTP）が含まれます。 電力制限保護（LPP）に入ると、システムは電力制限モードを開始し、最大出力電力は定格電力の約102%になります。
価格･仕様
| 項目 | SPS6225X | SPS6150X |
| 定格出力電圧 | 200 V | 100 V |
| 定格出力電流 | 25 A | 50 A |
| 定格出力電力 | 1500 W | 1500 W |
| 電力比 | 3.33 | 3.33 |
| [定電圧モード] ラインレギュレーション | 40 mV（入力90～132 V または 170～265 V、定負荷） | 5 mV（入力90～132 V または 170～265 V、定負荷） |
| [定電圧モード] ロードレギュレーション | 100 mV（無負荷～全負荷、定電圧） | 50 mV（無負荷～全負荷、定電圧） |
| [定電圧モード] リップル（ピクツーピーク） | 220 mV | 120 mV |
| [定電圧モード] リップル（RMS） | 39 mV | 30 mV |
| [定電圧モード] 電圧設定精度 | 0.1% ±10 mV | 0.1% ±10 mV |
| [定電圧モード] 電圧設定分解能 | 10 mV | 10 mV |
| [定電圧モード] 電圧モニタ精度 | 0.1% ±20 mV | 0.1% ±20 mV |
| [定電圧モード] 電圧モニタ分解能 | 10 mV | 10 mV |
| [定電圧モード] 温度係数 | 100 ppm/℃（30分ウォームアップ後） | 100 ppm/℃（30分ウォームアップ後） |
| [定電圧モード] リモート補償電圧（単線） | 0.6 V | 0.6 V |
| [定電圧モード] 立ち上がり時間（定格負荷） | 30 ms | 30 ms |
| [定電圧モード] 立ち下がり時間（定格負荷） | 15 ms | 15 ms |
| [定電圧モード] 出力容量 | 1100 μF | 1760 μF |
| [定電圧モード] 過渡応答時間 | 2.5 ms（10%→90% 変動後0.5%以内回復） | 2.5 ms（10%→90% 変動後0.5%以内回復） |
| [定電流モード] ラインレギュレーション | 40 mA（入力90～132 V または 170～265 V、定負荷） | 30 mA（入力90～132 V または 170～265 V、定負荷） |
| [定電流モード] ロードレギュレーション | 40 mA（無負荷～全負荷、定電圧） | 50 mA（無負荷～全負荷、定電圧） |
| [定電流モード] リップル（RMS） | 30 mA | 40 mA |
| [定電流モード] 電流設定精度 | 0.2% ±30 mA | 0.2% ±30 mA |
| [定電流モード] 電流設定分解能 | 10 mA | 10 mA |
| [定電流モード] 電流モニタ精度 | 0.2% ±40 mA | 0.2% ±40 mA |
| [定電流モード] 電流モニタ分解能 | 10 mA | 10 mA |
| [定電流モード] 温度係数 | 200 ppm/℃（30分ウォームアップ後） | 200 ppm/℃（30分ウォームアップ後） |
| [保護機能] OVP設定範囲 | 20 V～220 V | 10 V～110 V |
| [保護機能] OVP設定精度 | ±（定格出力電圧の2%） | ±（定格出力電圧の2%） |
| [保護機能] OCP設定範囲 | 2.5 A～25 A | 5 A～55 A |
| [保護機能] OCP設定精度 | ±（定格出力電流の2%） | ±（定格出力電流の2%） |
| [保護機能] OTP | 過温度アラームおよびシャットオフ | 過温度アラームおよびシャットオフ |
| [保護機能] LAC入力保護 | シャットオフ | シャットオフ |
| [保護機能] LPP（過電力保護） | 定格出力の約102%で動作 | 定格出力の約102%で動作 |
付属品及びオプション
| 付属品 | 数量 |
| USBケーブル | 1 |
| クイックスタート | 1 |
| 校正証明書 | 1 |
| 電源コード | 1 |
| 出力ガード | 1 |
資料
FAQ
SIGLENT製品は購入時の校正書類対応可能ですか？
SIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
