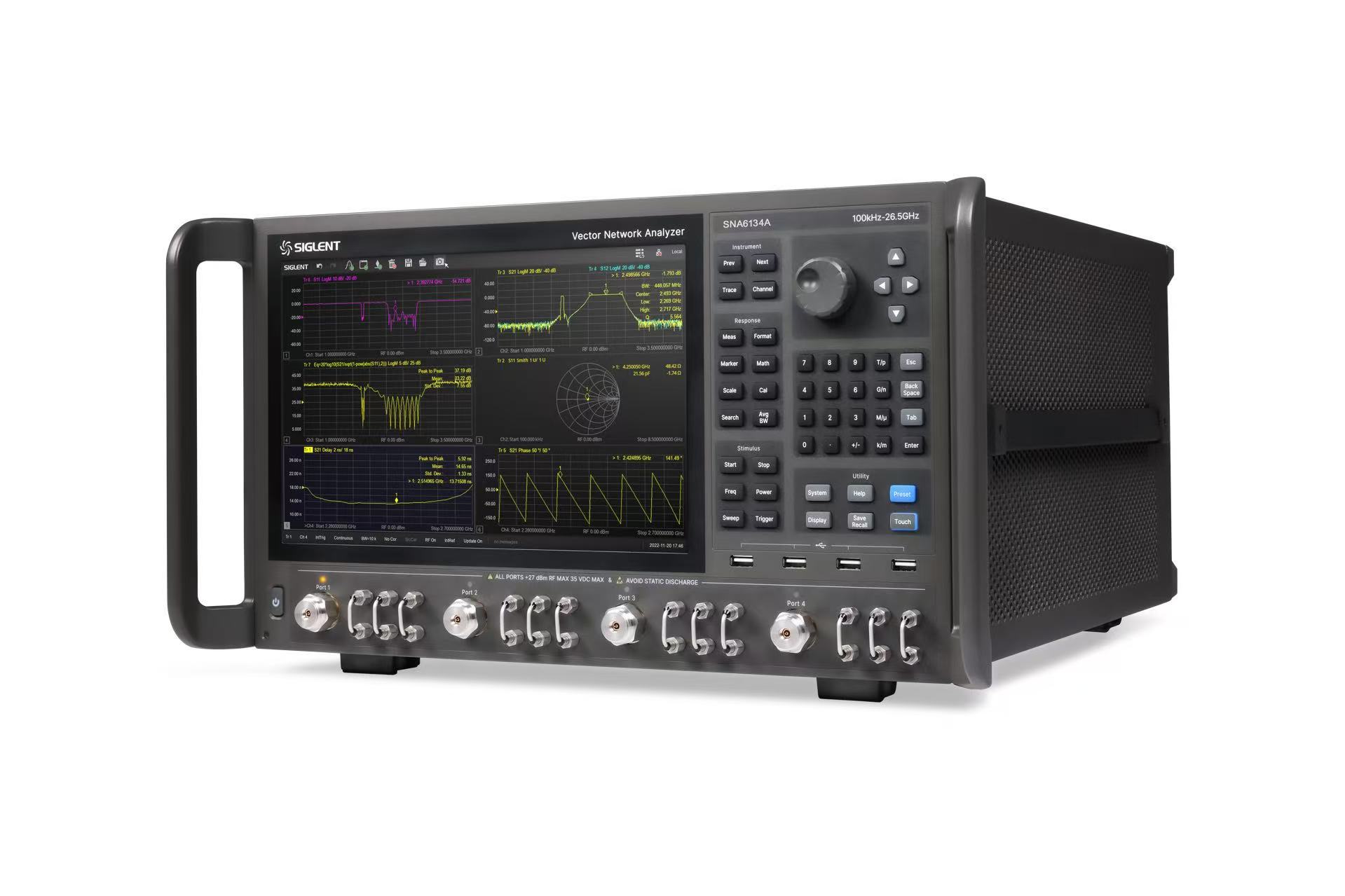

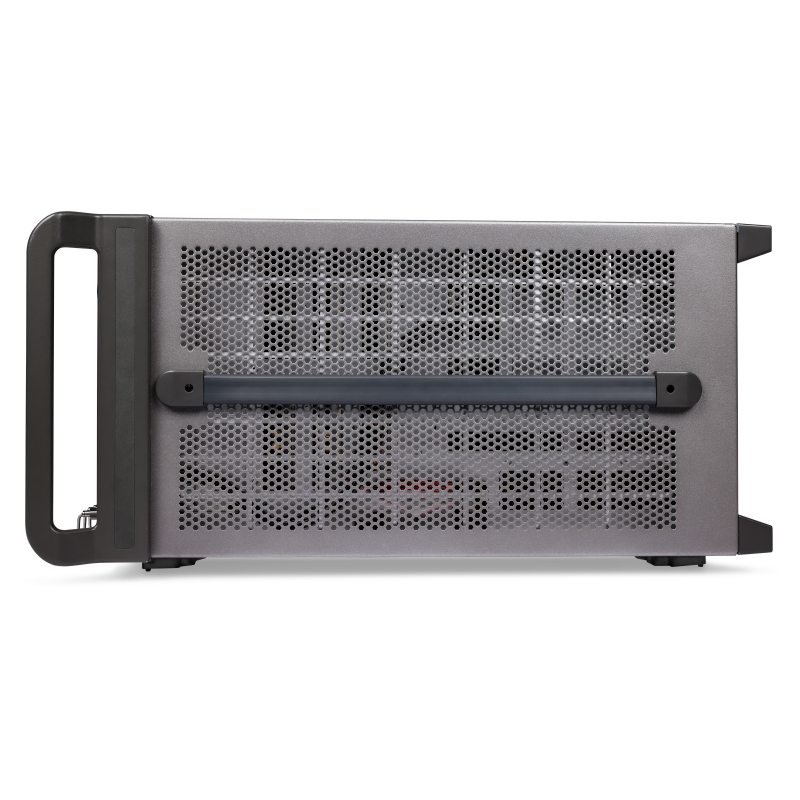

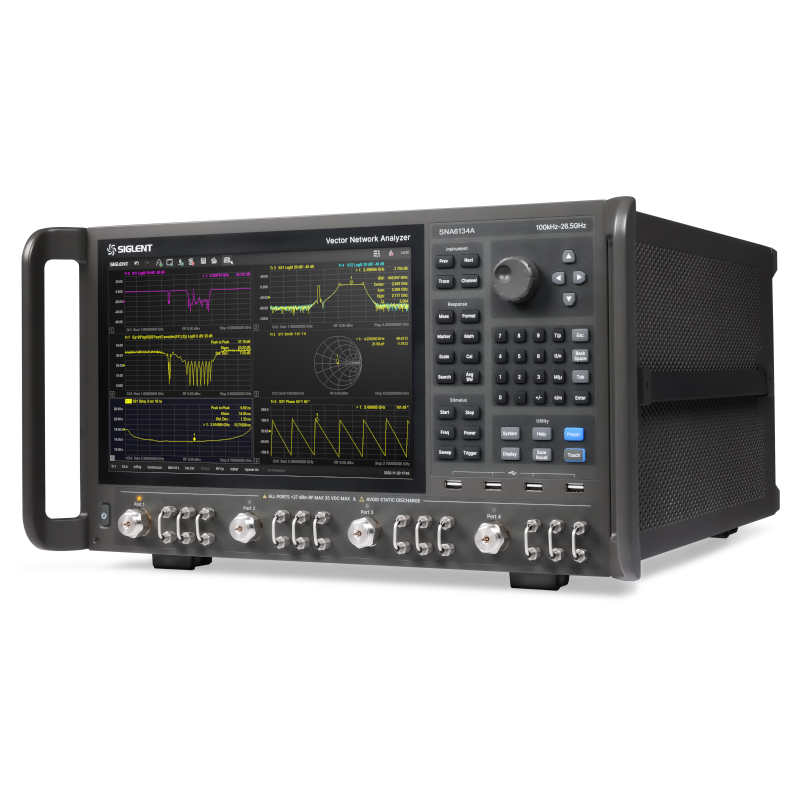

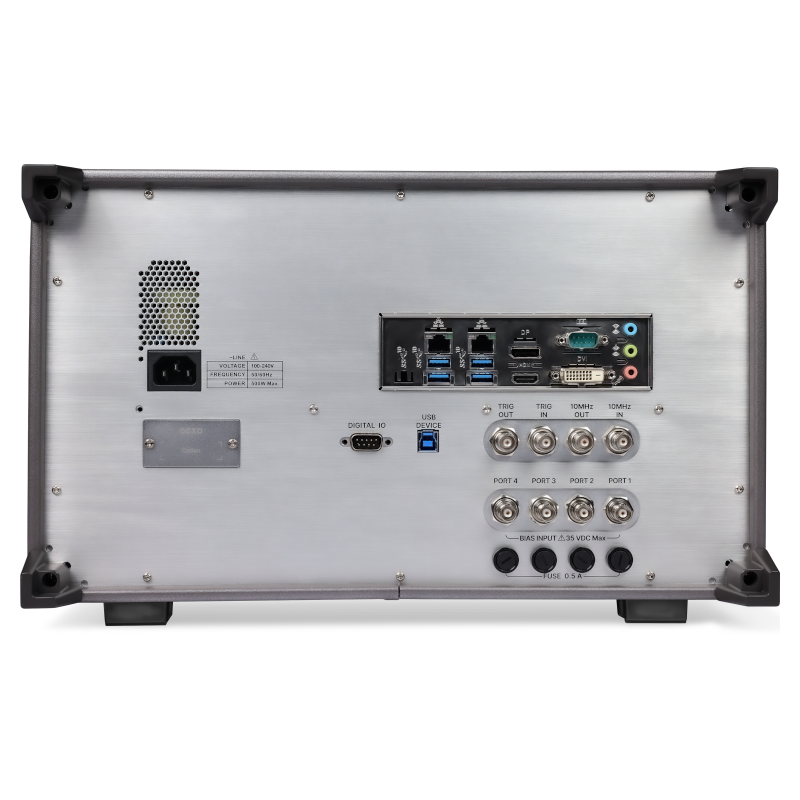

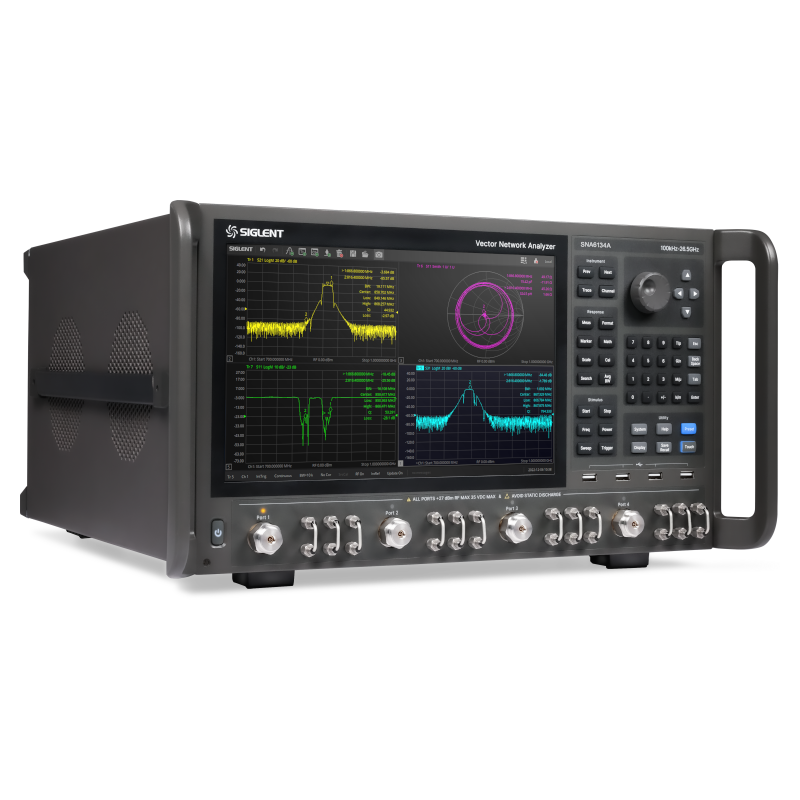

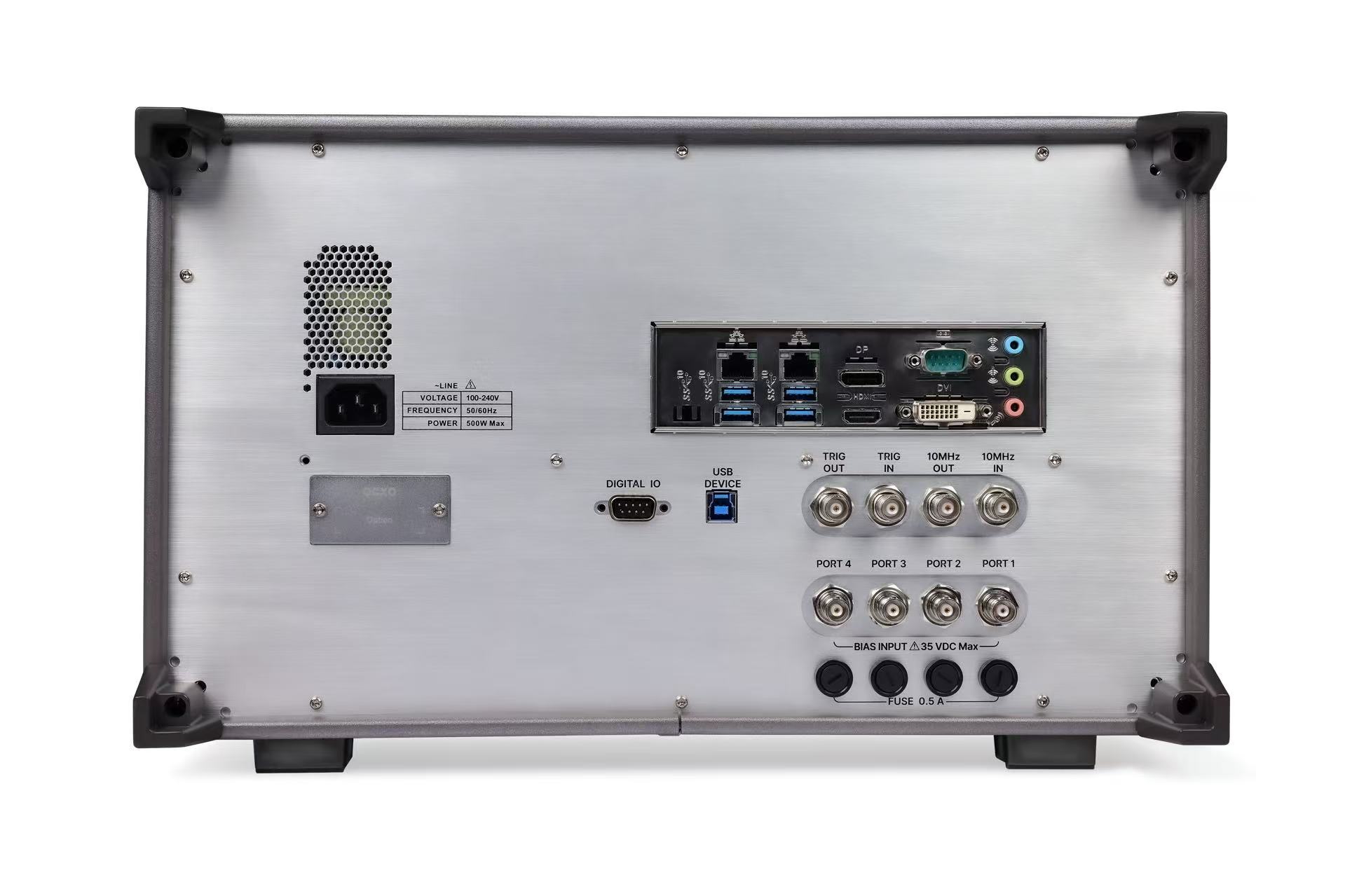

SIGLENT（シグレント） ベクトル・ネットワーク・アナライザ SNA6000Aシリーズ

・周波数範囲: 100 kHz ～ 13.5 GHz および 100 kHz ～ 26.5 GHz
・IFBW の範囲: 1 Hz ～ 10 MHz
・ダイナミック レンジ: 135 dB
・出力レベルの設定範囲: -55 dBm ～ +10 dBm

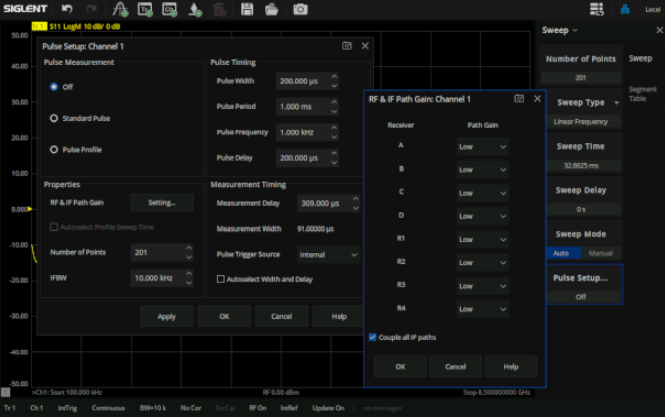

・標準バイアス三方接続とパルスハードウェア
・4ポートモデルには標準の2番目の信号源が含まれています
・SNA61xxAモードのジャンパ/ DRA（ソース、リファレンス、測定））規格

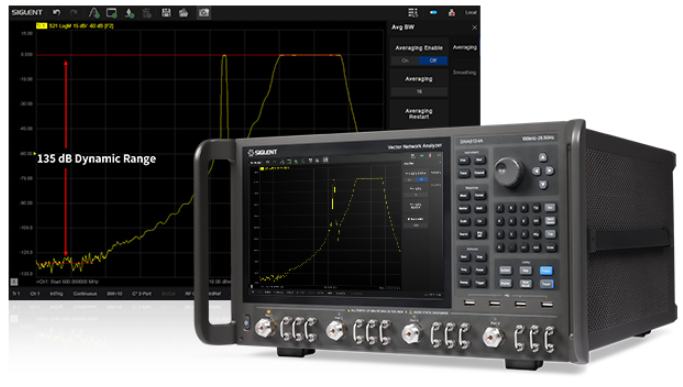

高いダイナミクスにより、より正確で信頼性の高い測定が可能になります。これは、研究、開発、製造において非常に重要です。SNA6000A は 135 dB を超えるダイナミック レンジを備えており、強い信号と並行して発生する弱い信号の詳細な分析に最適です。このため、このアナライザーは、挿入損失が低く、ストップバンド減衰が大きいフィルターの測定に最適です。さらに、高いダイナミクスにより信号歪みが最小限に抑えられ、信号の完全性が向上します。また、ケーブルやアダプターなどの外部の影響を最小限に抑える必要があるシナリオでは特に、校正精度が向上します。

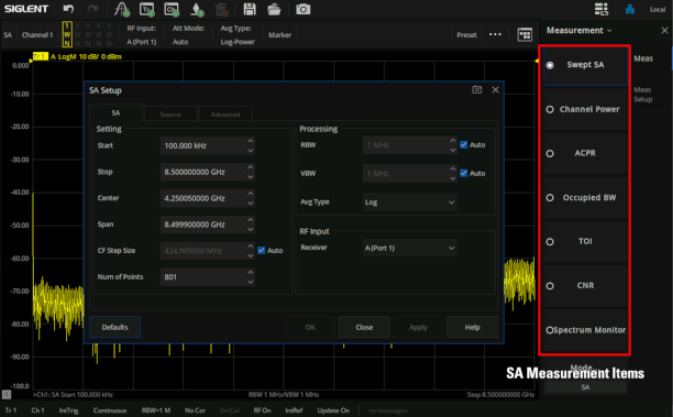

ベクトル ネットワーク アナライザ (VNA) にスペクトル分析機能を統合すると、特に高周波アンプ、発振器、通信システムの開発とテストにおいて、可能性が広がります。この拡張機能は、オプションとして SNA6000-SA としても利用できます。これにより、通信アプリケーションにおける信号品質と帯域幅利用率を同時に最適化しながら、高調波、相互変調積、その他の非線形効果を正確に分析できます。VNA とスペクトル分析を 1 つのデバイスに統合すると、スペースとコストを節約できるだけでなく、より深く包括的な信号特性評価が可能になります。

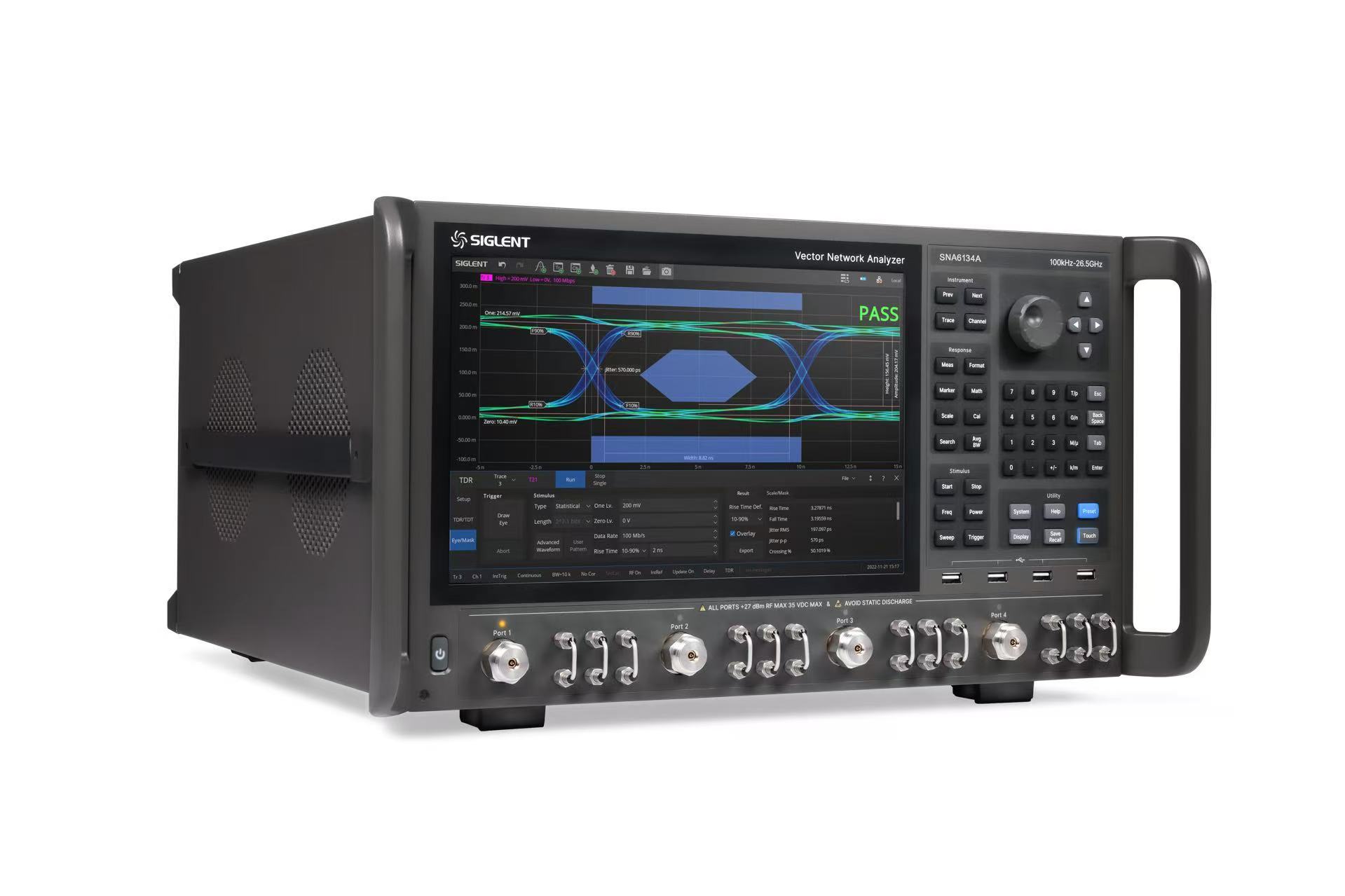

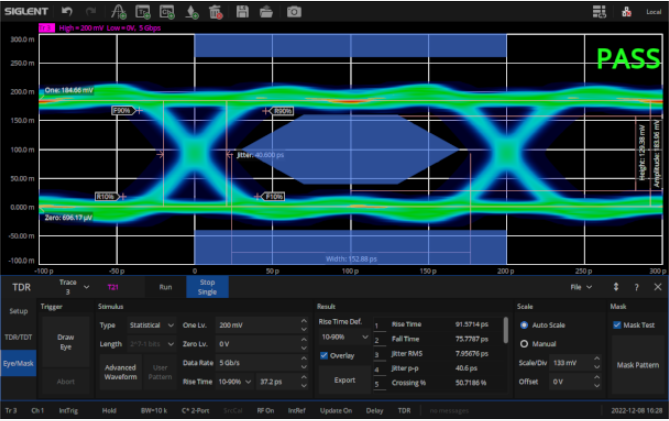

時間領域解析を実行するには、オプションの SNA6000-TDA および SNA6000-TDR を利用できます。時間領域反射測定機能により、VNA が拡張され、信号パス、ライン、ケーブルを包括的に診断および特性評価できるようになります。さらに、デジタル通信の信号整合性を評価するために重要なアイ ダイアグラムを作成できます。TDR と VNA を組み合わせると、信号の時間的安定性を調査するために不可欠なジッターの解析も可能になります。どちらの機能も、高速デジタル開発では特に重要です。

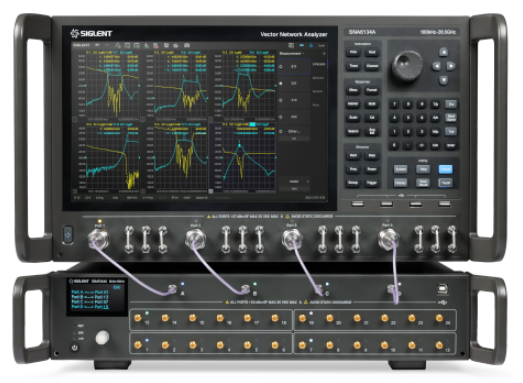

SSM 単体では出力ポートを 24 まで拡張でき、簡単に統合できるため、自動テスト システムや生産ラインのシナリオに大きく適応できます。VNA のマルチポート測定機能により、テスト スループットが向上し、デバイス テスト コストが大幅に削減されます。代表的な用途としては、アンテナ、データ コンバータ インターフェイスの設計、検証、製造、RF コンポーネントやその他のデバイスの自動テストなどがあります。

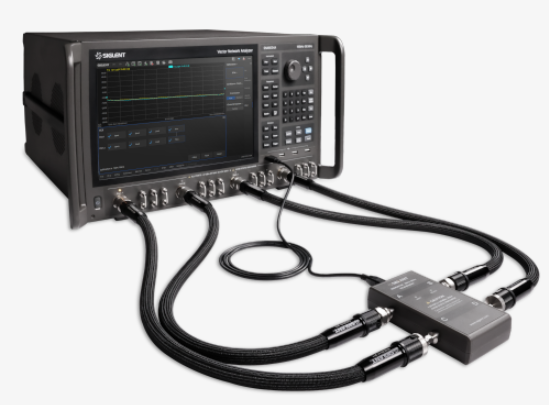

ネットワーク アナライザの校正は、高精度の測定に不可欠です。SNA ファミリは、汎用および高精度レベルの要件の両方に対応する、最大 26.5 GHz の周波数の幅広い機械的および電子的校正キットをサポートし、クラス最高の精度を提供しながら使いやすさを向上させる高度な校正方法を提供します。SIGLENT は、他のメーカーの校正キットや顧客定義の校正キットのインポートをサポートすることで、お客様の投資を保護します。
