特長
・総パワー240 W、285W、400W
・四路高精度電源独立制御出力
・5ビット電圧と5ビット電流表示、最小分解能は1mV/1mA
・List時間精度<50ms、分解能1msを設定する
・リモート電圧補償機能をサポート
・4.3インチのTFT液晶ディスプレイ
-

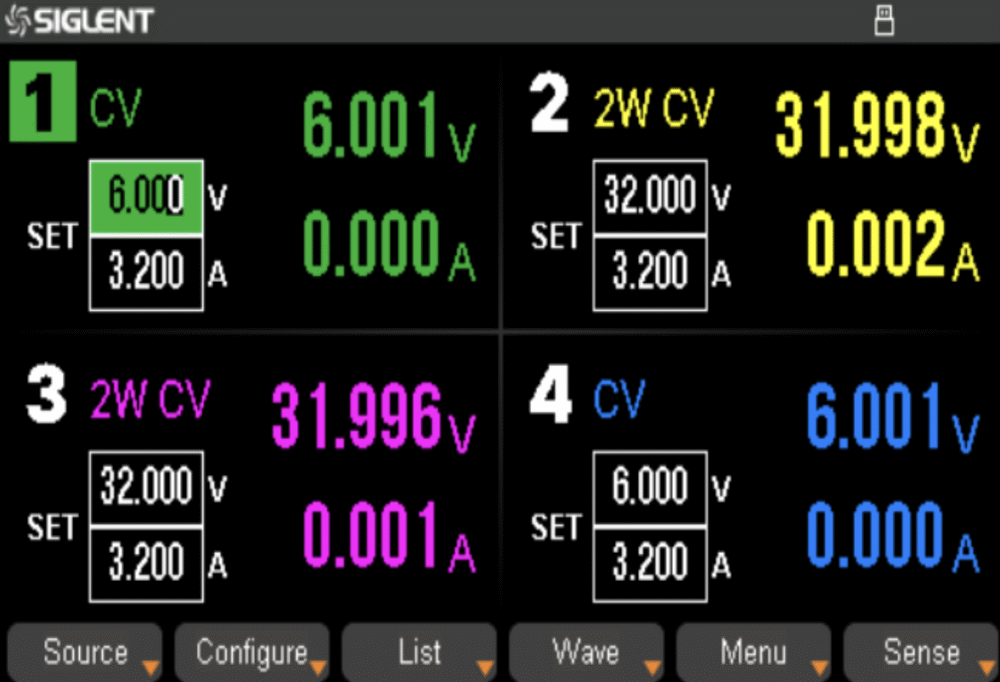

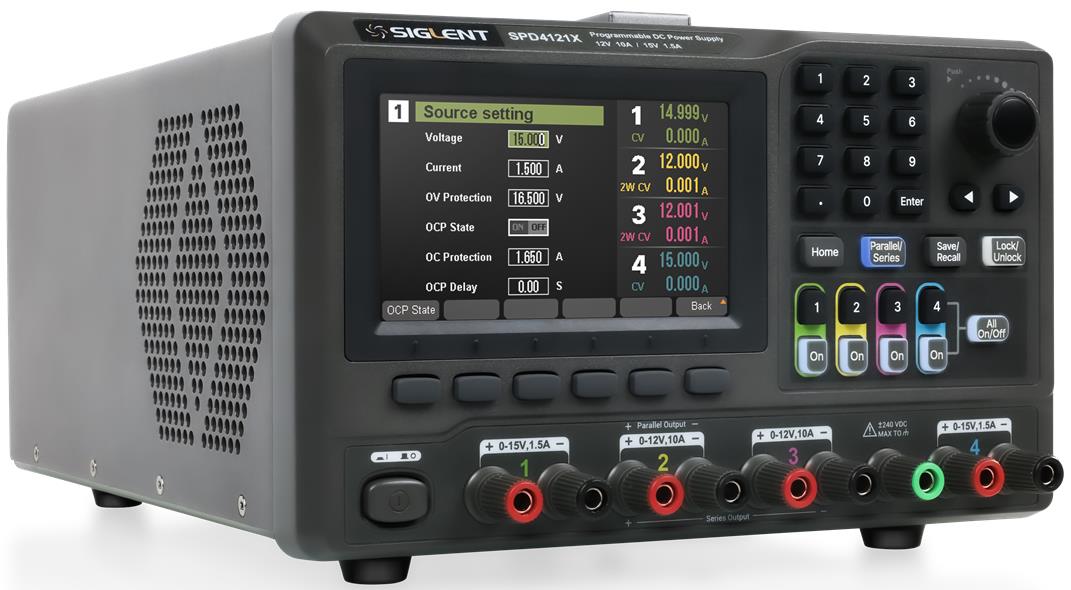

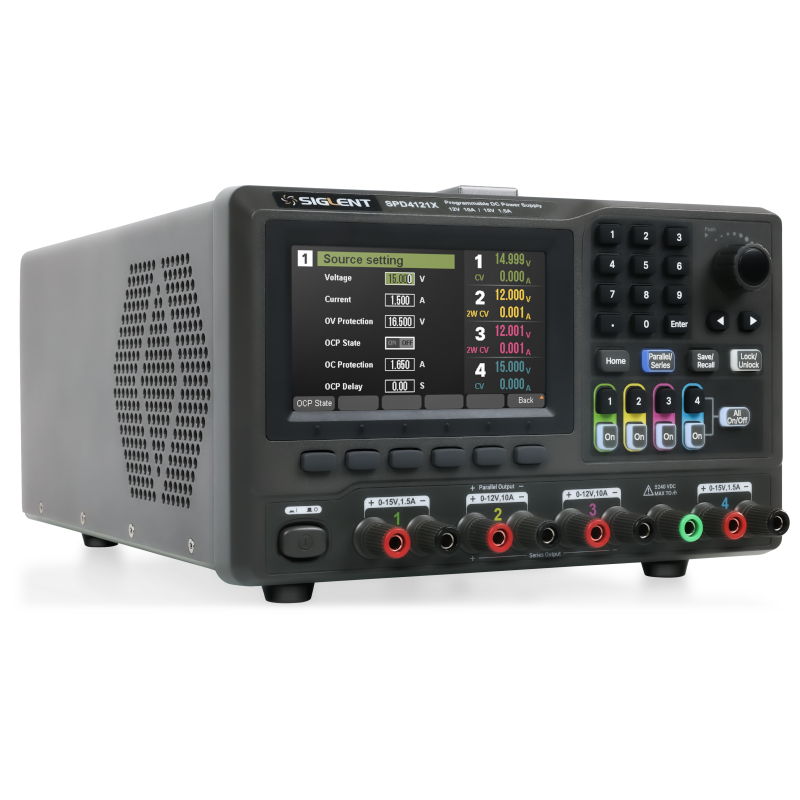

SPD4000Xは5桁の電圧と5桁の電流表示をサポートし、優れた設定と1mV/1mAのリードバック解像度を備えています。 4つの出力チャンネルは独立して制御でき、同時にオンまたはオフできます。 直列と並列の機能により、2つのチャンネルを1つの出力に統合し、より大きな電力出力能力を持つことができます。 SPD4306Xは60V/6Aを直列出力でき、SPD4121Xは12V/20Aを並列出力できる。
-
-
-

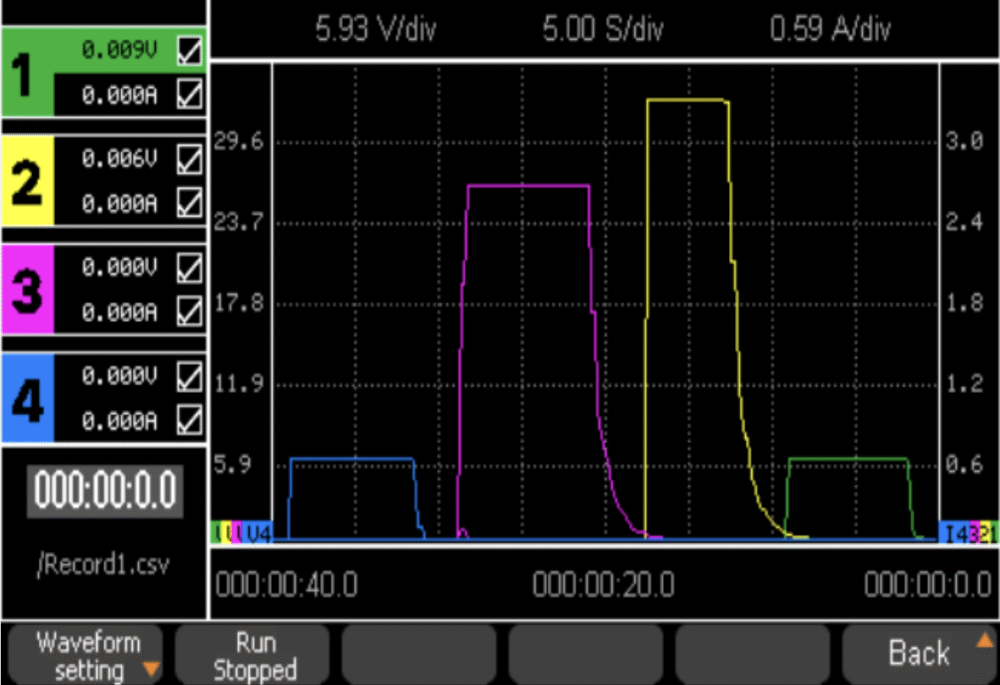

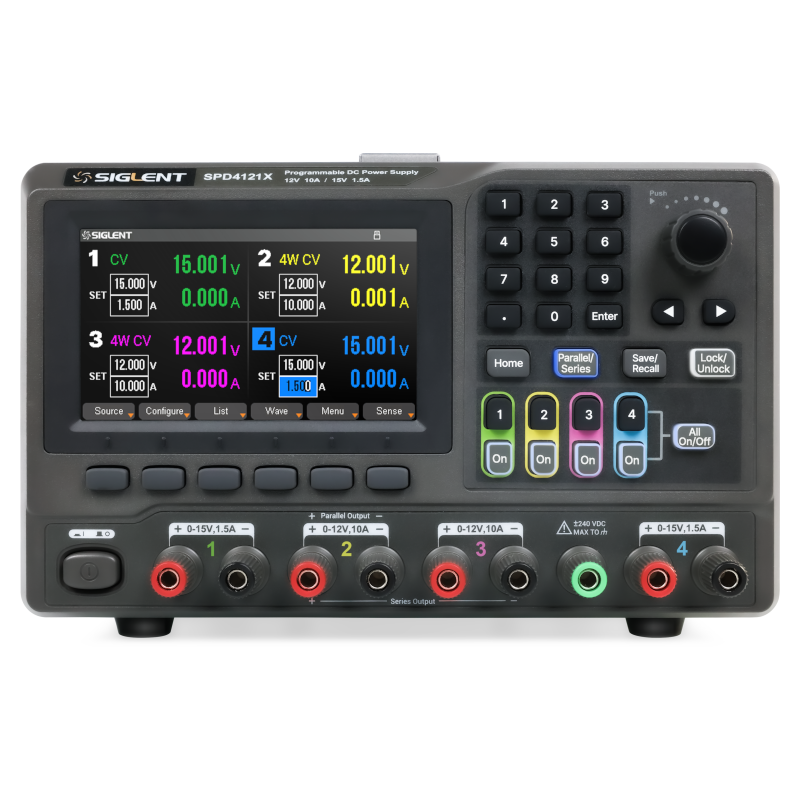

SPD4000Xシリーズは4.3インチのtruecolortft-LCDディスプレイを搭載しています。 4チャンネルの電圧と電流波形の動作パターンを設定することができ、ユーザーはチャンネルに対応する色で波形の動作パターンを観察して、4チャンネルの出力状態を知ることができます。
-

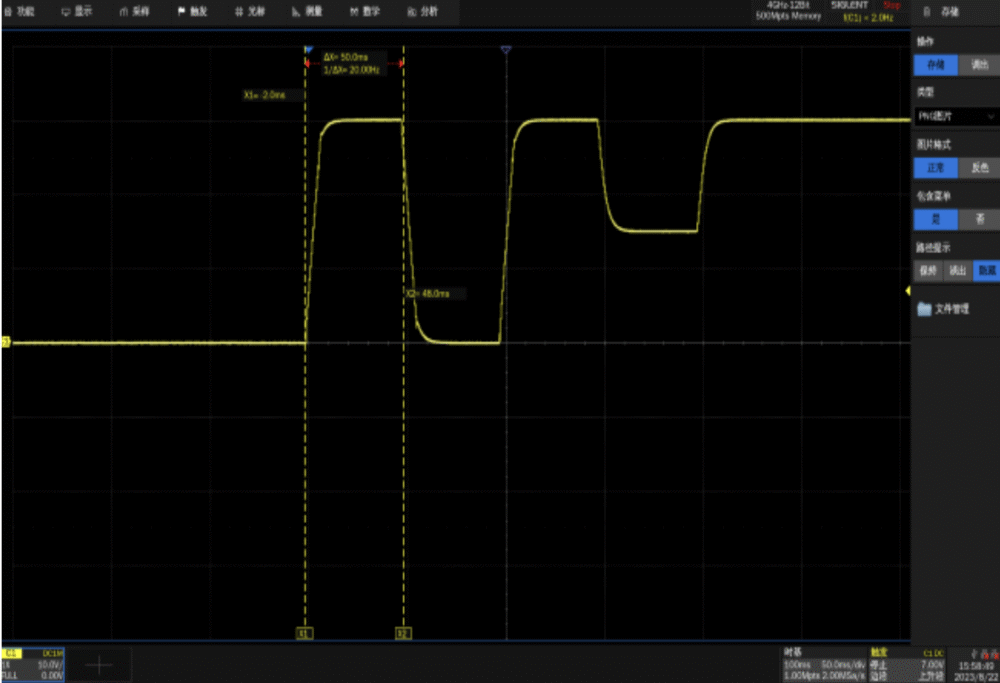

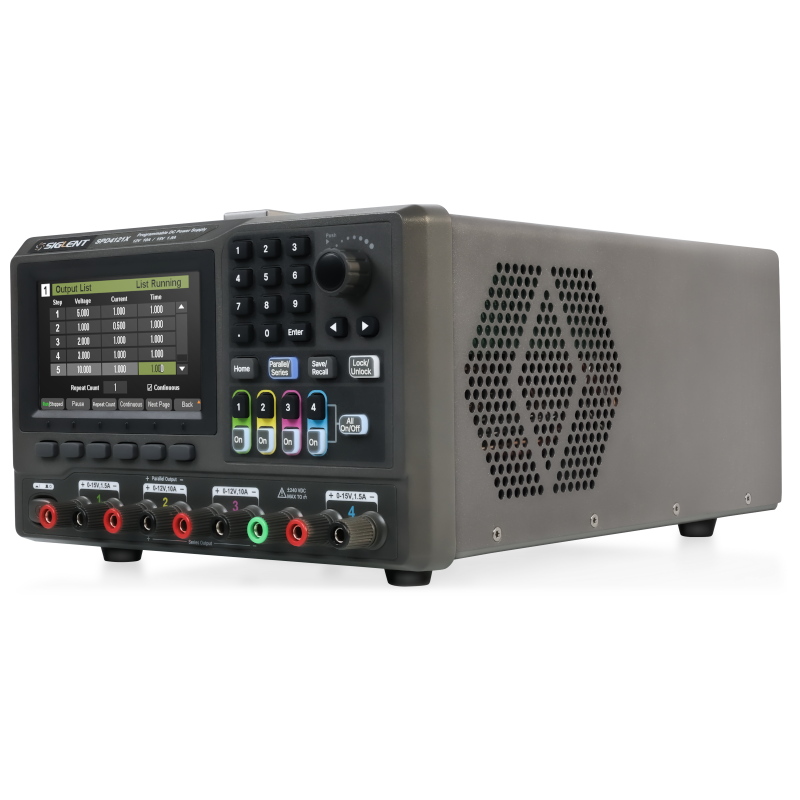

リスト機能では、1回のステップで設定された値と期間を編集することで、複雑なテスト要件を満たすために複数のシーケンスを生成できます。 ユーザーは50ステップでシーケンスを編集し、8組のリストシーケンスファイルを組み込むことができます。 電圧、電流、時間など。 各リストに直接設定できます。これにより、突然上昇したり下降したり、中断したりするなど、さまざまな電圧と電流の状態をよくシミュレートできます。 編集しにくい複雑な波形の場合は、USBでリストシーケンスファイルをインポートしてリスト出力することで、テストの効率を素早く向上させることができます。 リスト時間精度（50 ms、設定分解能1 ms、急速な電圧上昇/下降時間と極めて短い電圧変化時間を有し、ユーザーのパルス電圧試験に対する細かい要求を満たすことができる。
-
-
-

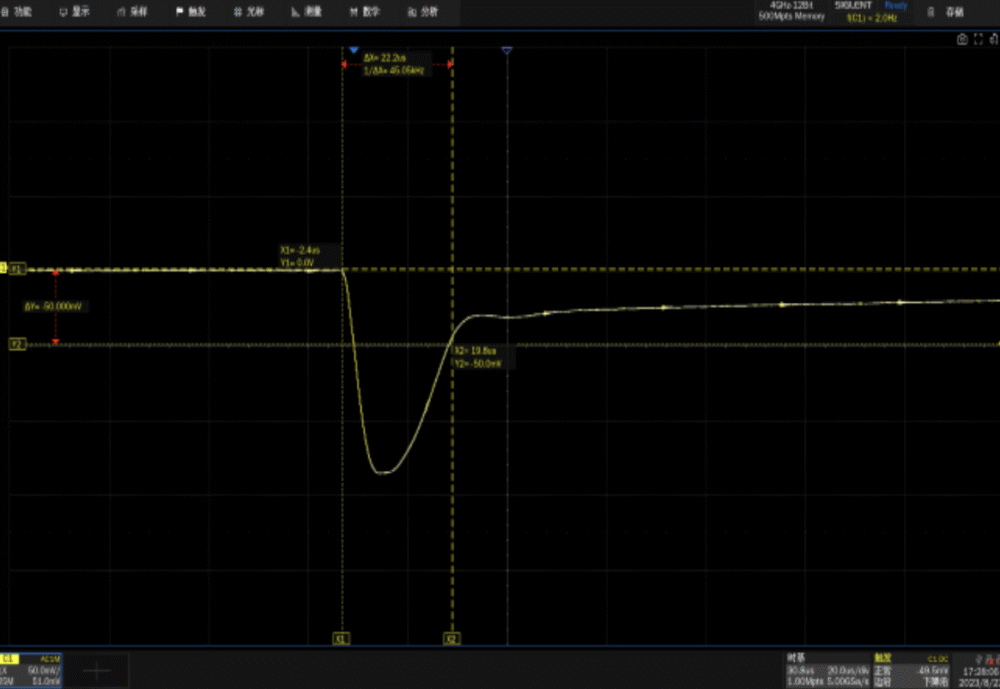

出力応答は、負荷電流が動的に変化するときの出力電圧の瞬時的な変化です。 出力応答時間とは、負荷電流が急激に変化したときに、電圧が設定範囲に戻るのに要する時間のことです。 SPD4000Xシリーズは、50us未満の高速出力応答時間を実現し、出力電圧の変動を高速に補償します。
-

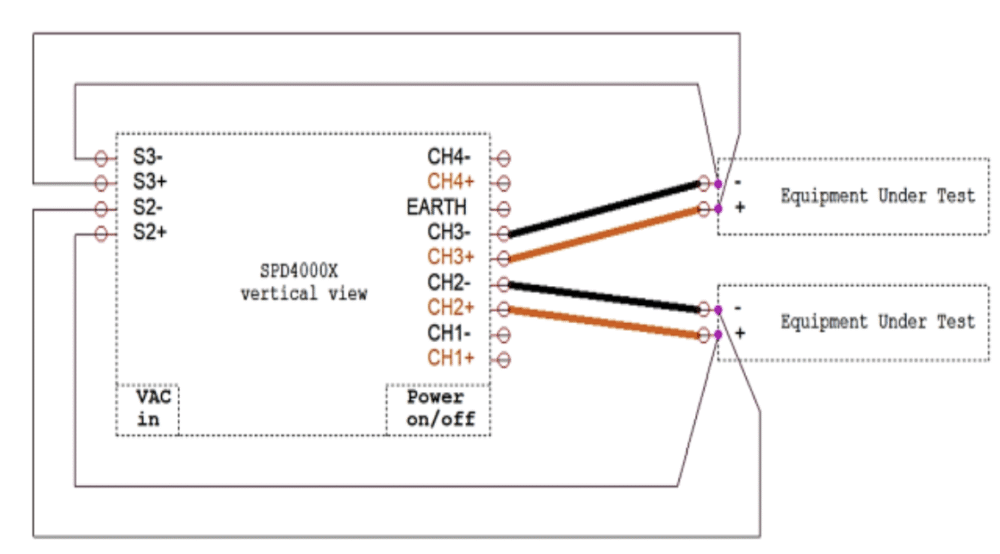

CH2とCH3は内蔵の4線検出モードを使用することができ、このモードは自動的に正負の出力線の電圧降下を補償して、測定対象の遠隔設備の電圧が電源の設定電圧と等しくなるようにする。 高精度テストや長いケーブルテストでは、最大0.6Vの補償電圧を実現できます。
-
-
-

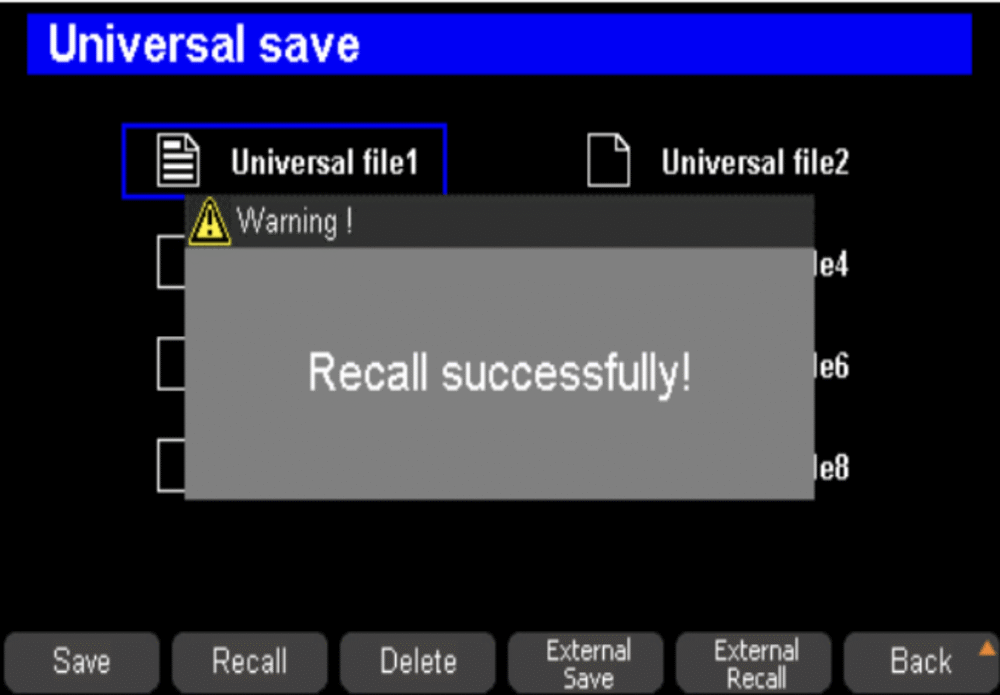

SPD4000Xシリーズでは、ユーザーはさまざまな種類のファイルをローカルまたは外部ストレージに保存して、後で呼び出すことができます。 出力電圧/電流値の保存、独立/直列/並列出力モードに対応しており、どのような状態でもSave/Recallキーを長押ししてスクリーンショットを行うことができるため、動的テスト条件を捉えるのに非常に有利です。
-

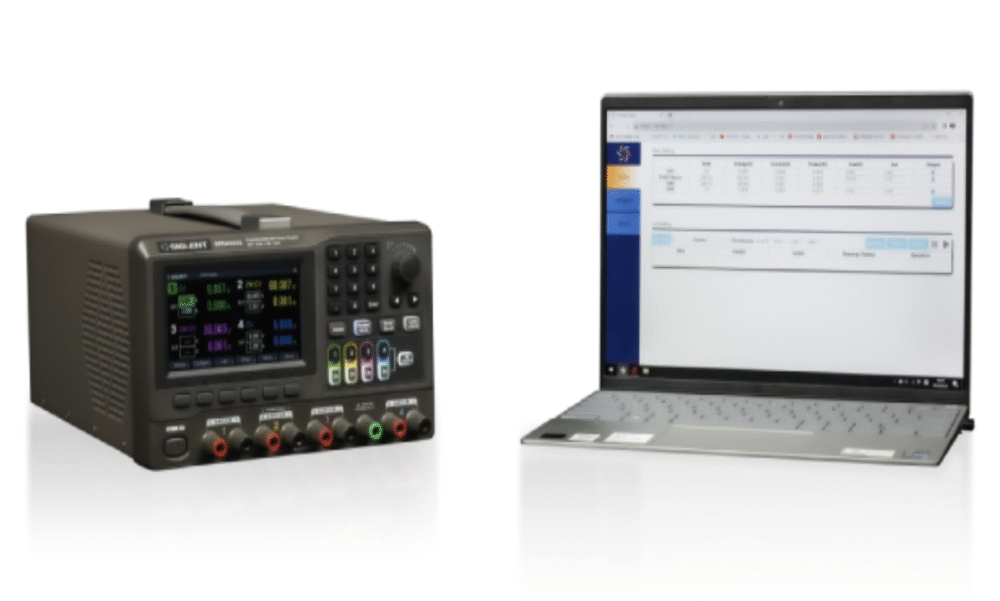

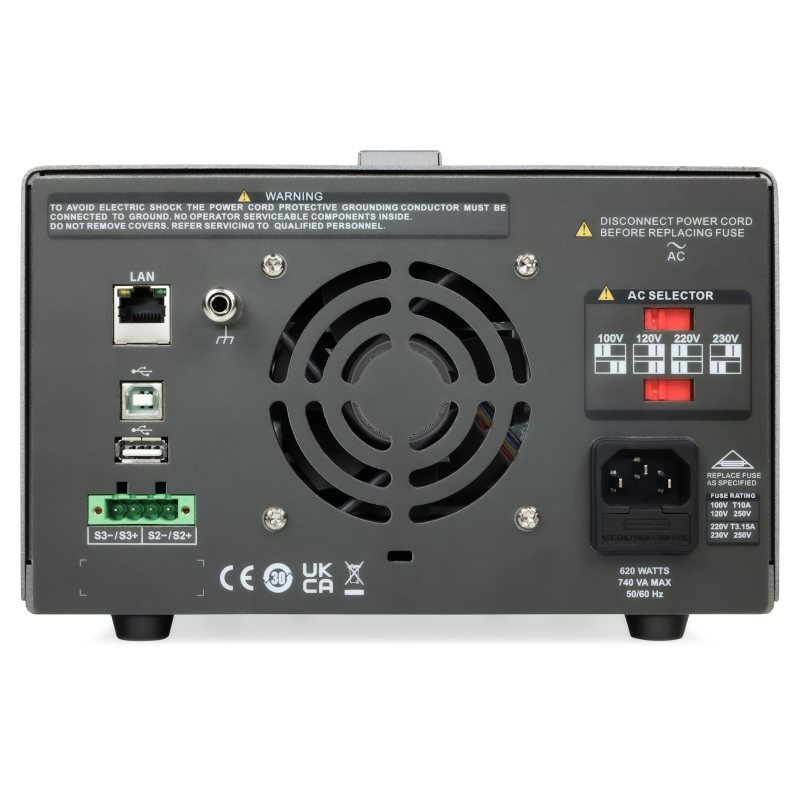

この電源装置には、標準のUSBおよびLAN通信インターフェイスと、オプションのUSB-GPIBコンバータモジュールが含まれています。 組み込み型webサーバーは、ソフトウェアドライバーやアプリケーションをインストールすることなく、webブラウザから直接電源を制御および監視できます。
-
価格･仕様
| モデル | SPD4323X | SPD4121X | SPD4306X |
| 出力チャンネル数 | 4 | 4 | 4 |
| CH1定格出力電圧/電流 | 6/3.2 | 15/1.5 | 15/1.5 |
| CH2定格出力電圧/電流 | 32/3.2 | 12/10 | 30/6 |
| CH3定格出力電圧/電流 | 32/3.2 | 12/10 | 30/6 |
| CH4定格出力電圧/電流 | 6/3.2 | 15/1.5 | 15/1 |
| CH2, CH3直列出力電圧/電流 | 60/3.2 | 24/10 | 60/6 |
| CH2, CH3並列出力電圧/電流 | 32/6.4 | 12/20 | 30/12 |
| 総出力電力 (W) | 240 | 285 | 400 |
| 項目 | 仕様 | ||
| 電圧リニアリティ | 0.01% + 2 mV | ||
| 電流リニアリティ | 0.01% + 10 mV | ||
| リップルとノイズ | 5 mV p-p, 350 µV rms | ||
| トランジェント応答時間 | 50 µs | ||
| 電圧設定精度 | ± (0.03% 読み取り + 10 mV) | ||
| 電圧設定分解能 | 1 mV | ||
| 電圧読み取り精度 | ± (0.03% 読み取り + 10 mV) | ||
| 電圧読み取り分解能 | 1 mV | ||
| 温度係数 | 100 ppm/°C (30分ウォームアップ後) | ||
| リモート補償電圧 | 0.6 V | ||
| 項目 | 仕様 | ||
| 電流リニアリティ | 0.1% + 3 mA | ||
| リップルとノイズ | 2 mA rms | ||
| 電流設定精度 | ± (0.3% 読み取り + 10 mA) | ||
| 電流設定分解能 | 1 mA | ||
| 電流読み取り精度 | ± (0.3% 読み取り + 10 mA) | ||
| 電流読み取り分解能 | 1 mA | ||
| 温度係数 | 200 ppm/°C (30分ウォームアップ後) | ||
| 項目 | 仕様 | ||
| リストモード時間精度 | < 50 ms | ||
| 過電圧保護 (OVP) | 定格出力電圧の 10%〜110% | ||
| 過電流保護 (OCP) | 定格出力電流の 0〜110% | ||
付属品及びオプション
| 付属品 | 数量 |
| USBケーブル | 1 |
| クイックスタート | 1 |
| 校正証明書 | 1 |
| 電源コード | 1 |
| 3A出力テストコード | ４本 |
資料
FAQ
SIGLENT製品は購入時の校正書類対応可能ですか？
SIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
