製品名

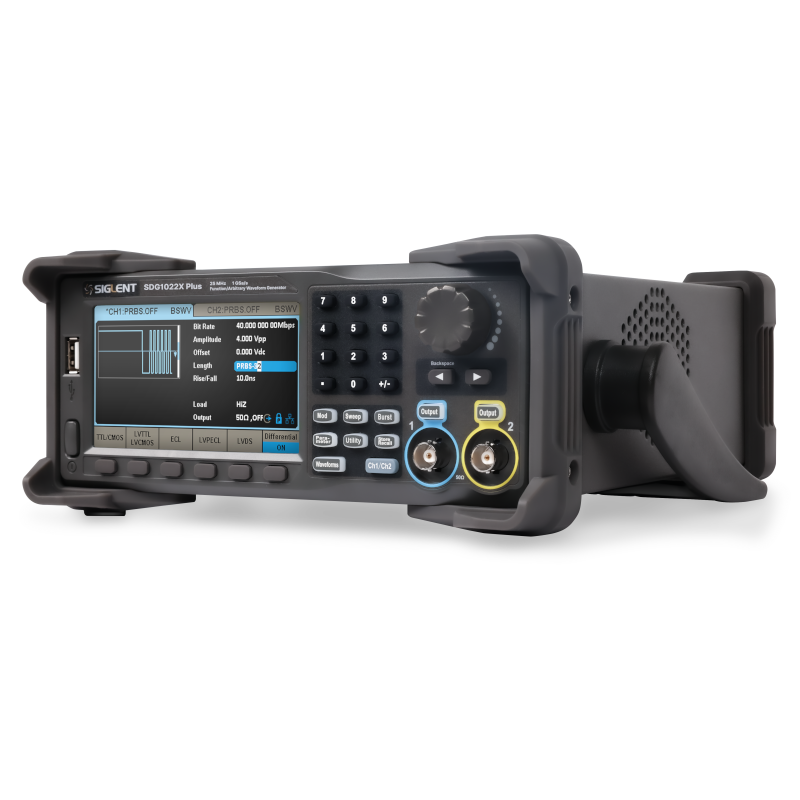

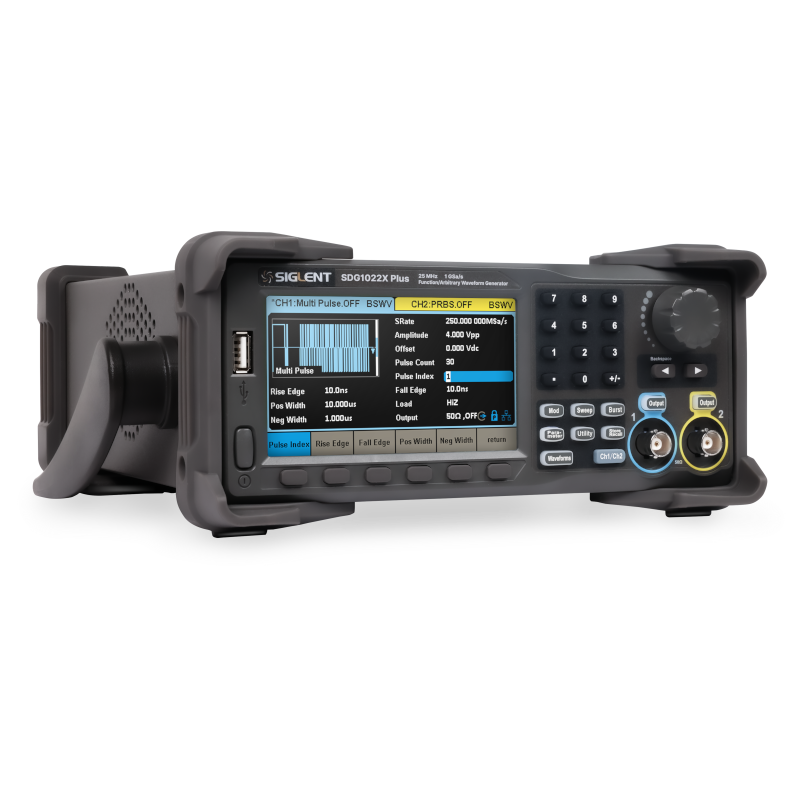

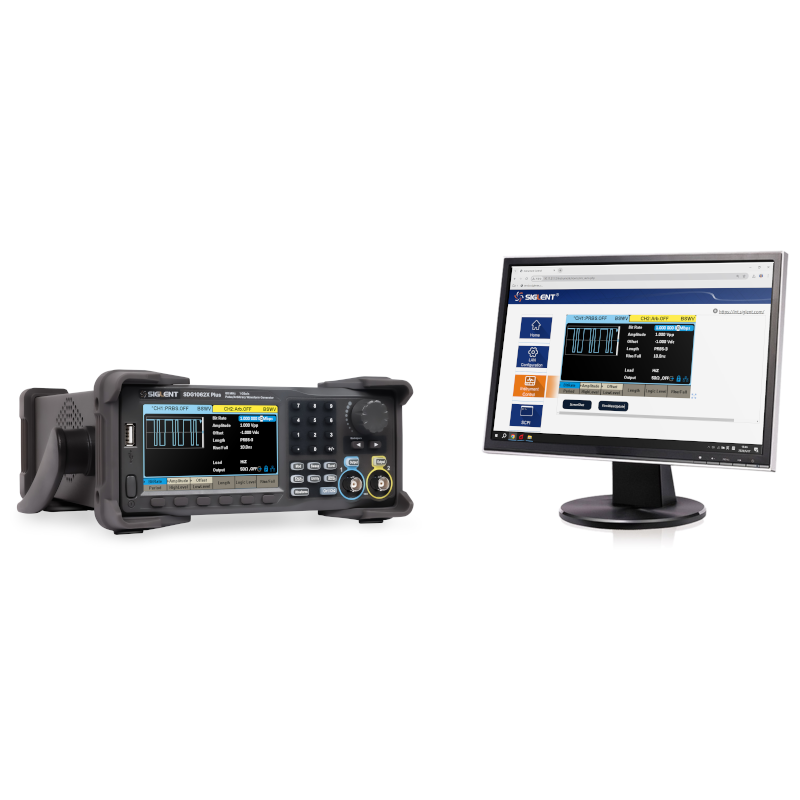

SIGLENT （シグレント）SDG1000X PLUSシリーズ 任意波形ファンクション・ジェネレータ
シリーズ
SDG1000X PLUS
メーカー
特長
・デュアルチャンネル、最大出力周波数60 MHz、最大出力振幅20 Vpp
・1 GSa/sデジタル・アナログ・コンバータ・サンプリング・レート、16ビット垂直分解能
・シリアル波形再生機能対応、最大メモリ深度8 Mpts/CH
・PRBSコードタイプ最大出力40Mbps
・ダブルパルス出力機能対応
・4.3インチディスプレイ
■高速サンプリング、高精度収集

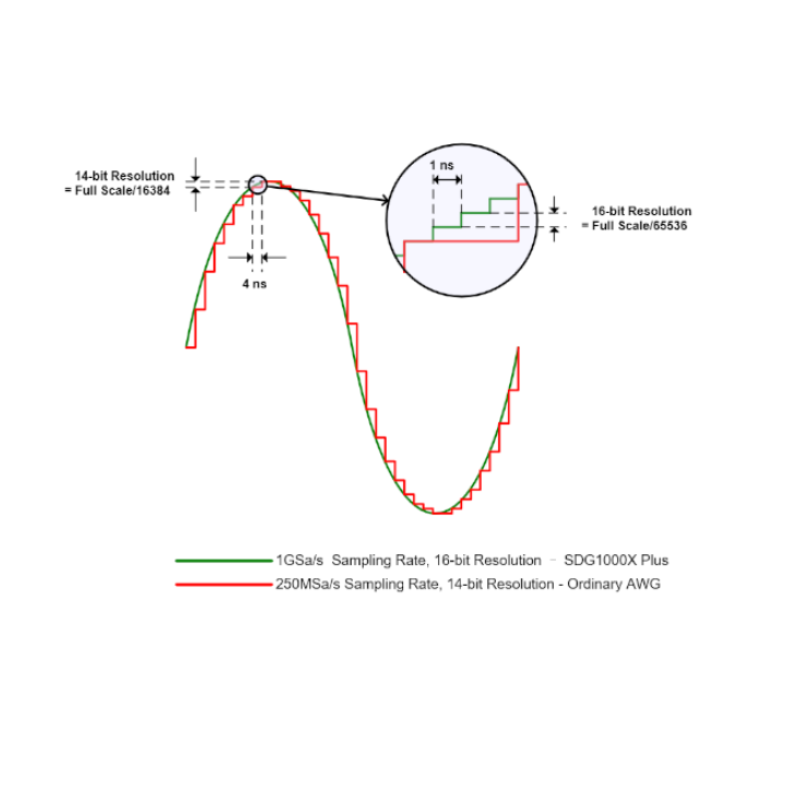

- SDG1000X Plusは、16ビットの垂直分解能を備え、信号の詳細を正確に捕捉します。 また、優れたサンプリング性能も特徴で、サンプリングレートは最大1GSa/sで、類似製品の数倍です。 サンプリングレートとは、一定時間内にDACがサンプリングするサンプルポイントの数で、サンプリングレートが高いほど信号のディテールが豊かになり、同じ周波数でも波形品質が向上します。
-
-
-

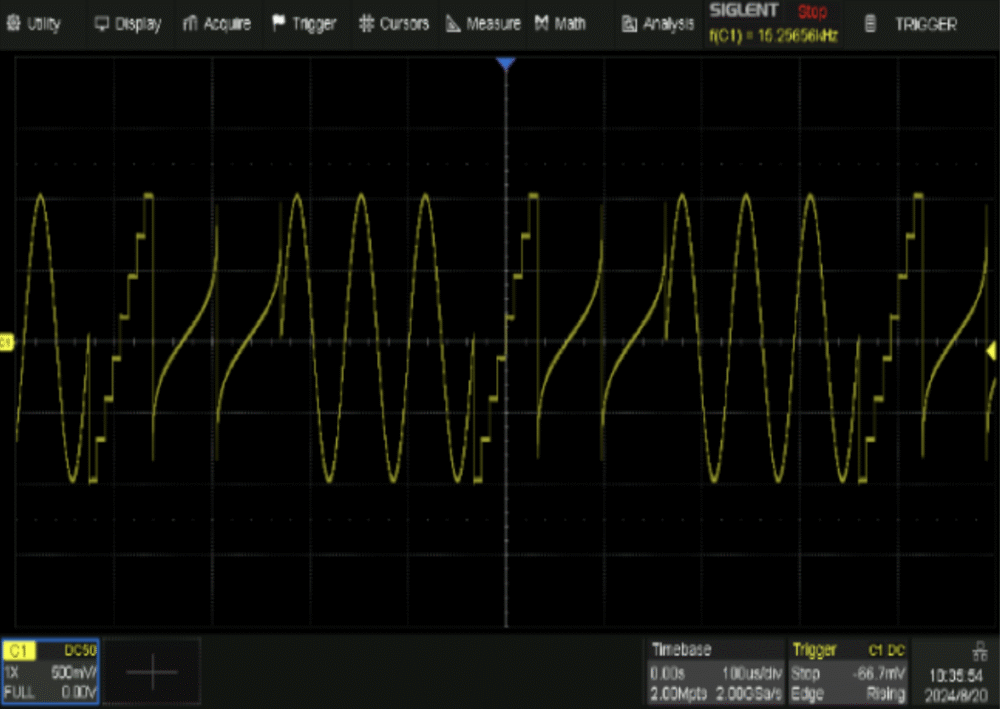

超長波長の任意波形は、シーケンス再生やARB波形編集に適用でき、時間領域でより詳細な任意波を作成し、テストのさまざまなシナリオに容易に対応できます。
-

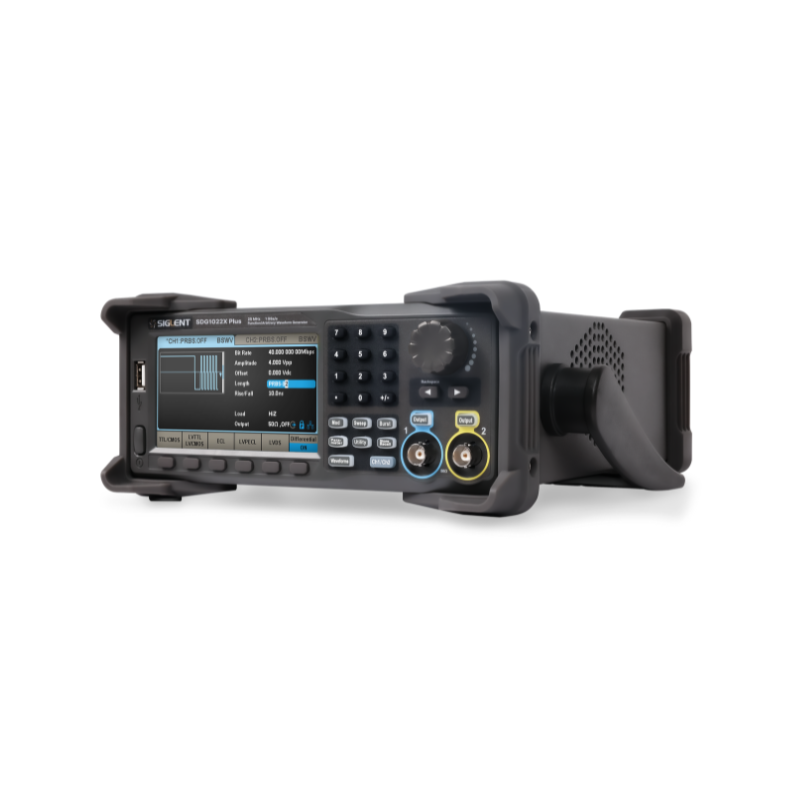

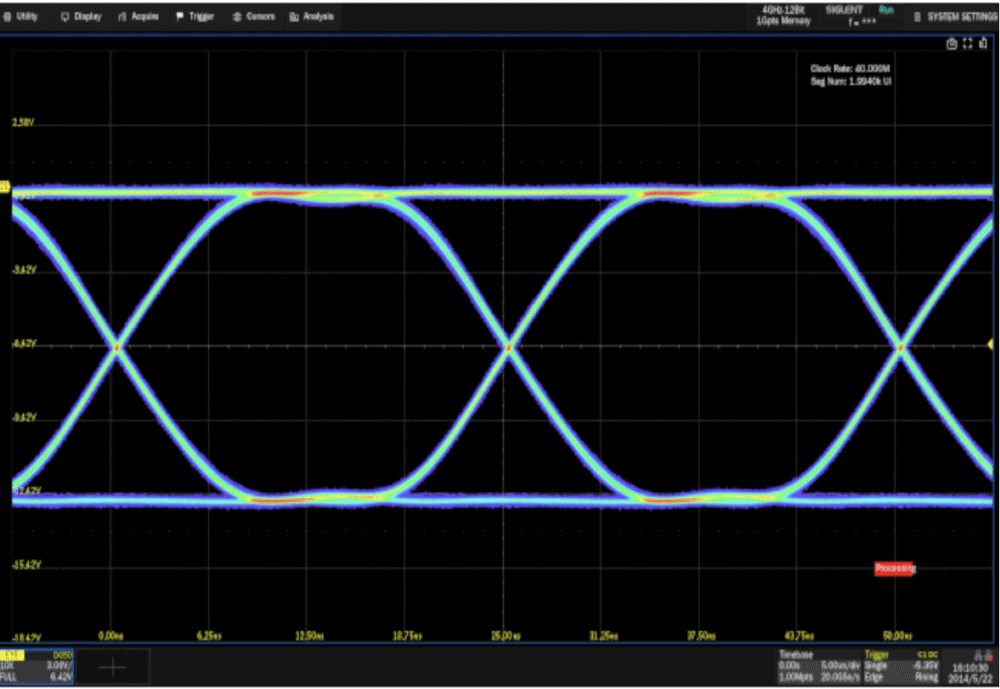

高速シリアルチャネルテスト用に、SDG1000X PlusはPRBS3からPRBS32まで、10-6bpsから40Mbps、10nsから1usまで調整可能な多様なコード出力を提供し、ほとんどの信号ニーズを満たすことができます。 TTL、LVCMOSなどのレベルロジックはあらかじめ設定されており、ワンボタンで高品質の差動信号を出力することができます。
-
-
-

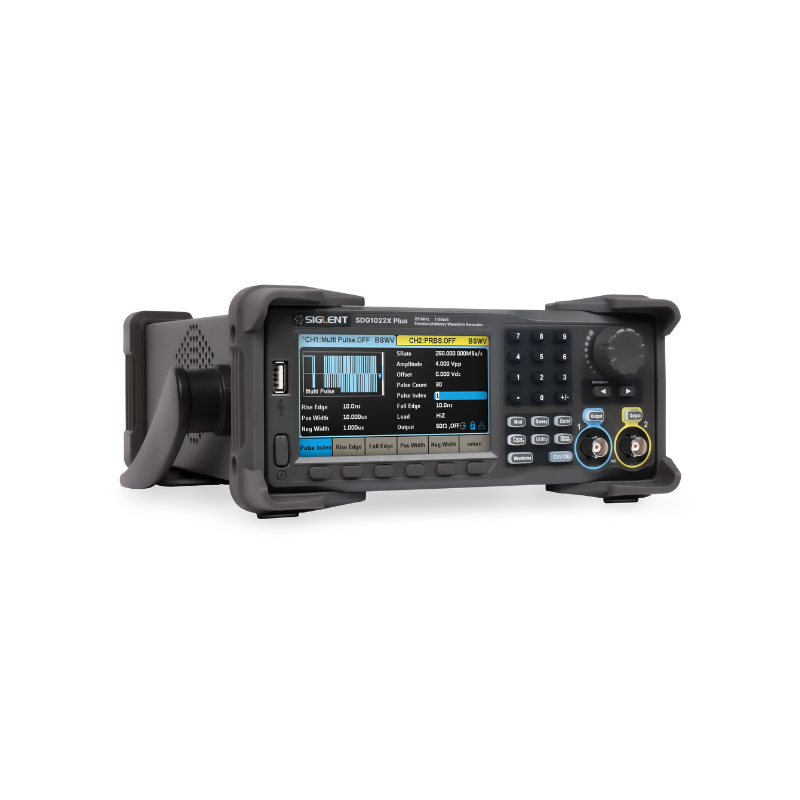

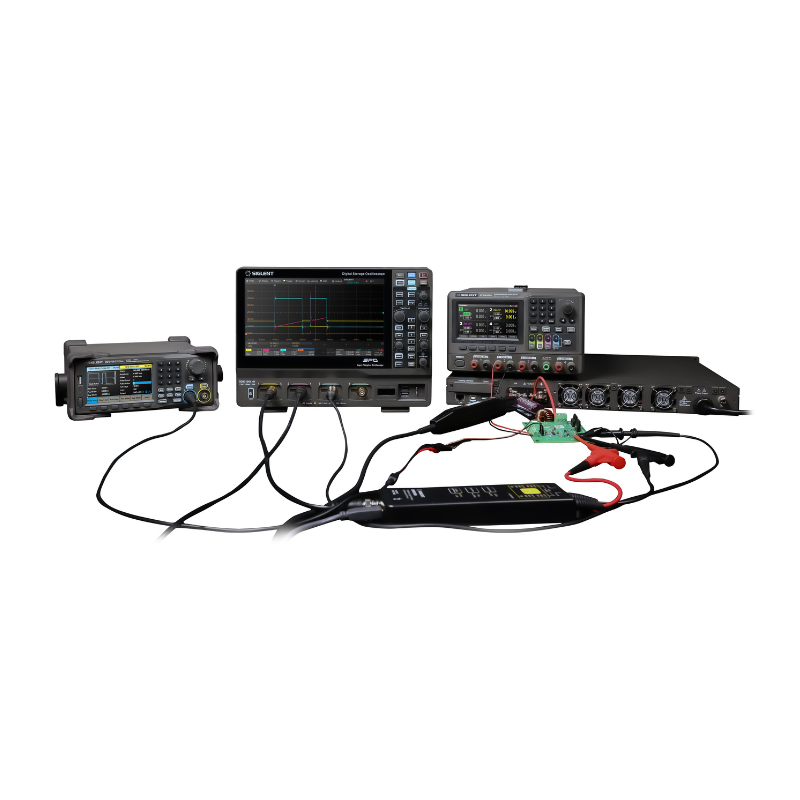

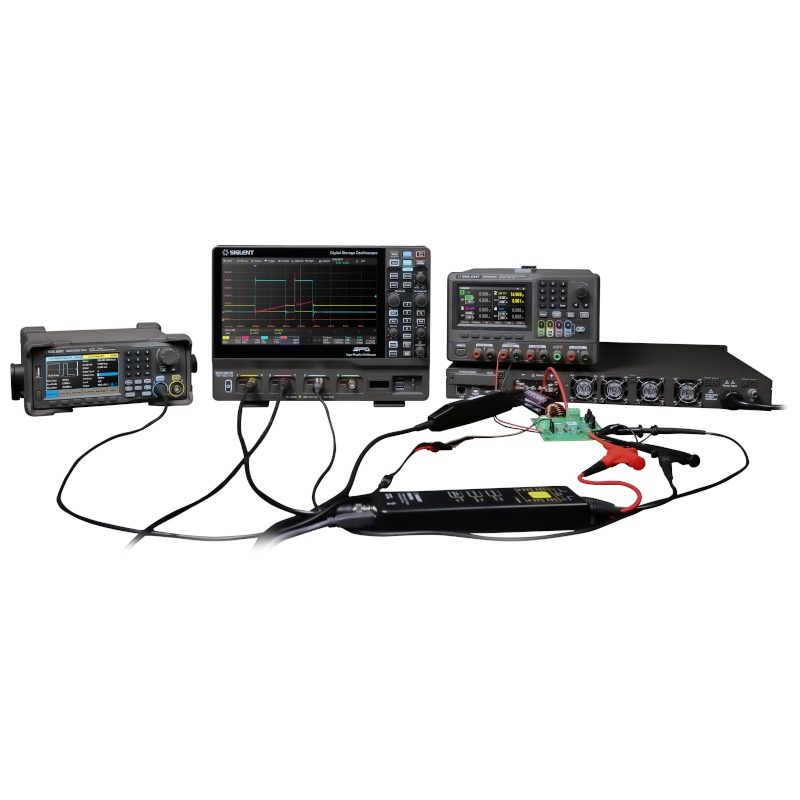

マルチパルス出力機能により、ホストコンピューターソフトウェアを使用することなく、パワーデバイスのスイッチングパラメータやダイナミック特性の測定が可能です。 パルスの最小立ち上がり/立ち下がりエッジは10nsで、各パルスのパラメータを個別に設定できるため、ターンオン/ターンオフ時間の制御に便利です。
-
高速シリアルチャネルテスト用に、SDG1000X PlusはPRBS3からPRBS32まで、10-6bpsから40Mbps、10nsから1usまで調整可能な多様なコード出力を提供し、ほとんどの信号ニーズを満たすことができます。 TTL、LVCMOSなどのレベルロジックはあらかじめ設定されており、ワンボタンで高品質の差動信号を出力することができます。
-
価格･仕様
| 型名 | SDG1062X Plus | SDG1032X Plus | SDG1022X Plus |
|---|---|---|---|
| 価格（税込） | ￥105,600 | ￥94,600 | ￥83,600 |
| 最高出力周波数 | 60 MHz | 30 MHz | 25 MHz |
| チャンネル数 | 2 | ||
| サンプリングレート | 1 GSa/s | ||
| 垂直分解能 | 16ビット | ||
| 任意波形長 | 8 Mpts/CH | ||
| 最大振幅 | ±10 V | ||
| ディスプレイ | 4.3インチ カラーLCD, 480×272 | ||
| インターフェース | 標準：USBホスト、USBデバイス、LAN オプション：GPIB（USB-GPIBアダプタ） |
||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| クイックスタート | 1 |
| 電源コード | 1 |
| USBケーブル | 1 |
| 校正証明書 | 1 |
| オプションアクセサリ | 概容 |
|---|---|
| SDG-BNC | BNC同軸ケーブル |
| ATT-20 dB | 20 dB アッテネータ |
| USB-GPIB | USB-GPIBアダプタ |
| SPA1010 | 10W パワーアンプ |
資料
FAQ
SIGLENT製品は購入時の校正書類対応可能ですか？
SIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
