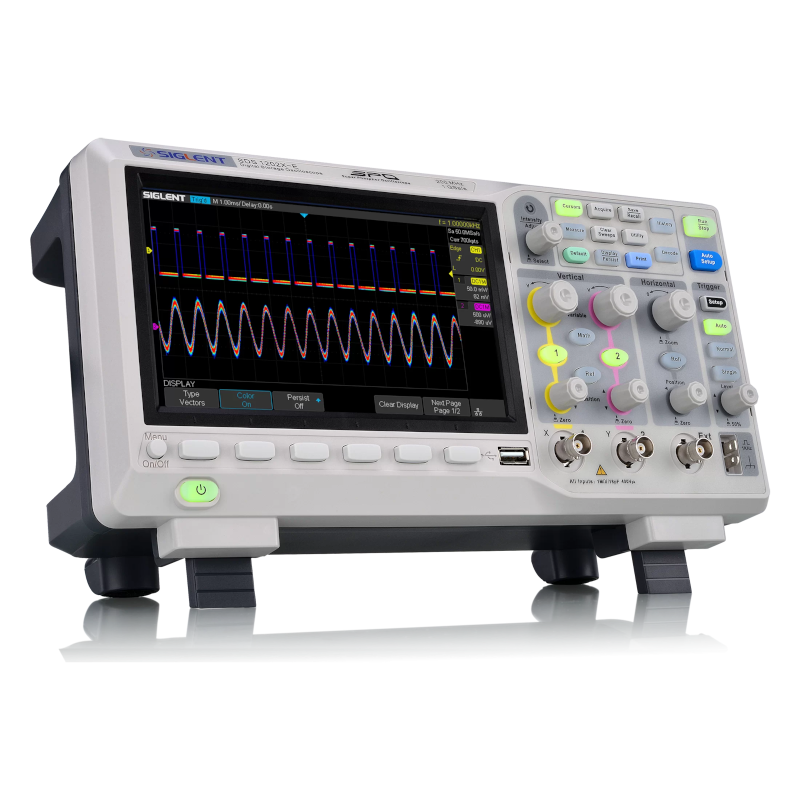

特長
・周波数帯域： 100 MHz、200 MHz
・チャンネル数： 2/4
・最高サンプルレート： 1 GSa/s
・最大レコード長： 14 Mポイント
・最高波形キャプチャレート： 100,000 wfm/s（ノーマルモード）、400,000 wfm/s（シーケンスモード）
・7インチ LCD ディスプレイ

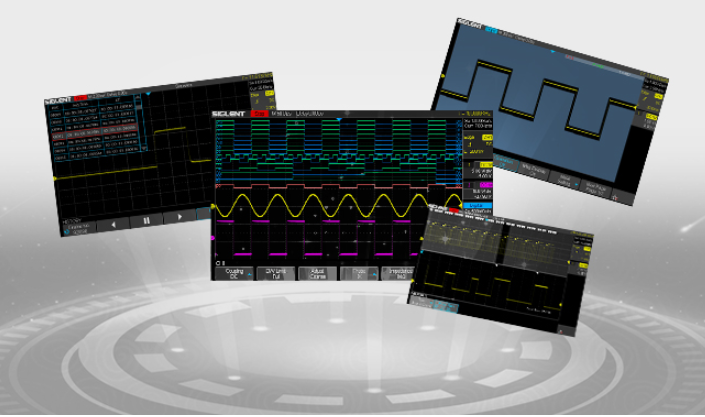

■長いメモリ長と速い波形キャプチャレート
- 高感度・低ジッタのデジタルトリガシステム
256段階の輝度諧調表示、カラーグレード表示
最大400,000 wfm/s（シーケンスモード）の波形キャプチャレートで、過渡現象や低頻度の事象を容易に捕捉
最大14 Mptsのメモリ長で、高速サンプルレートのままでも長時間・高分解能の捕捉が可能
-
14Mのサンプリングポイント全てに対し高速測定・演算を行い、解析時の歪みを最小限に抑えます。
ハードウェアコプロセッサによる高速データ処理
1 Mpts FFT演算
ズーム、ゲート、演算測定、統計処理をサポート
38種類のパラメータの自動測定機能をサポート
-
SDS1000X-Eは、I2C、SPI、UART、CAN、LINに標準で対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。 -
-
-
ヒストリモードやシーケンスモードを使用して波形の異常を素早く捕捉
ハードウェアベースのパス/フェイル判定モードで信号を長時間監視
価格･仕様
| 型名 | SDS1202X-E | SDS1104X-E | SDS1204X-E |
|---|---|---|---|
| 価格（税込） | ￥73,700 | ￥96,800 | ￥143,000 |
| 帯域幅 | 200 MHz | 100 MHz | 200 MHz |
| チャンネル数 | 2+EXT | 4 | |
| サンプルレート（最大） | 1 GSa/s（シングル） 500 MSa/s（デュアル） |
1 GSa/s（シングル,デュアル） 500 MSa/s（フル） |
|
| メモリ深度（最大） | 7 Mpts/CH（非インタリーブ）, 14 Mpts/CH（インタリーブ） | ||
| 波形取込レート（最大） | 100,000 wfm/s（ノーマル）, 400,000 wfm/s（シーケンス） | ||
| トリガタイプ | Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video | ||
| シリアル トリガ＆デコード | I2C, SPI, UART, CAN, LIN | ||
| ロジックチャネル | ——— | 16ch, 1GSa/s, 14Mpts/チャンネル | |
| 波形発生器（オプション） | ——— | USB接続絶縁タイプ, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts | |
| ボードプロット | ——— | 10 Hz～120 MHz（機種依存）, 最大500ポイント | |
| データロガー | ——— | サンプルロガー: 15Sa/s ～ 25kSa/s 自動測定ロガー: 0.1秒 ～ 10分間隔, 最多4個の自動測定アイテム |
|

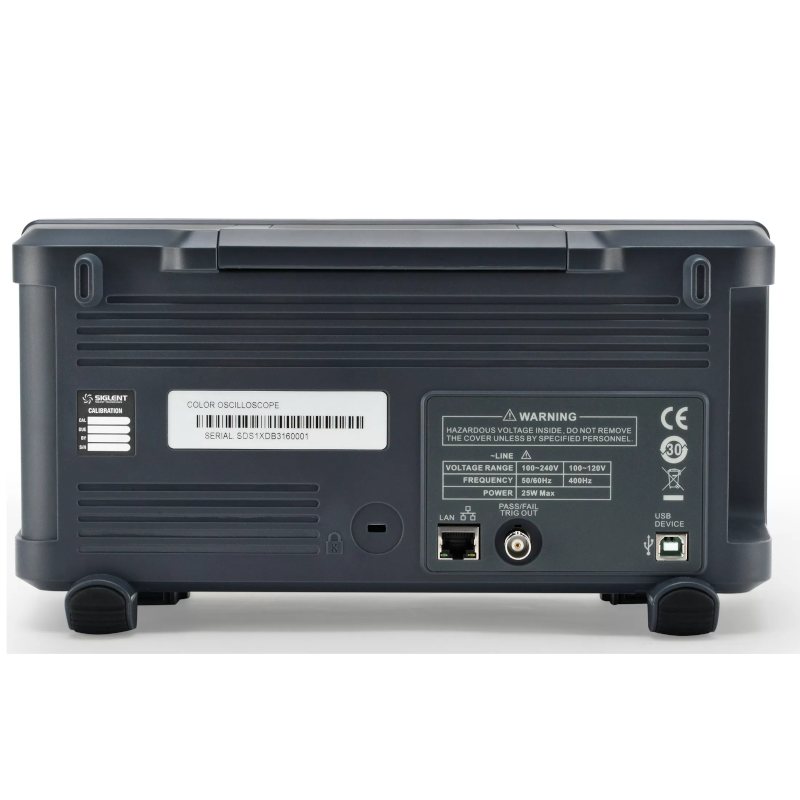

| I/O | USBホスト/デバイス, LAN, パス/フェイル, トリガ出力 | ||
| 標準プローブ | 200MHzパッシブプローブ 2本 | 100MHzパッシブプローブ 4本 | 200MHzパッシブプローブ 4本 |
| ディスプレイ | 7インチTFT-LCD (800×480) | ||
| 重量 | 約 2.6kg | ||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| USBケーブル | 1 |
| クイックスタート | 1 |
| パッシブプローブ | 1/チャンネル |
| 校正証明書 | 1 |
| 電源コード | 1 |
| オプションアクセサリ | 概容 |
|---|---|
| SLA1016 | 16chロジックプローブ（4chモデルのみ） |
| SAG1021I | USB絶縁波形発生器（4chモデルのみ） |
| ISFE | 絶縁フロントエンド |
| STB-3 | デモ信号源 |
| HPB4010 | 高電圧プローブ |
| CP4020 / CP4050 / CP4070 / CP4070A / CP5030 / CP5030A / CP5150 / CP5500 | 電流プローブ |
| DPB4080 / DPB5150 / DPB5150A / DPB5700 / DPB5700A | 高電圧差動プローブ |
| SDS1X-E-RMK | ラックマウント |
資料
FAQ
SIGLENT製品は購入時の校正書類対応可能ですか？
SIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
