製品名

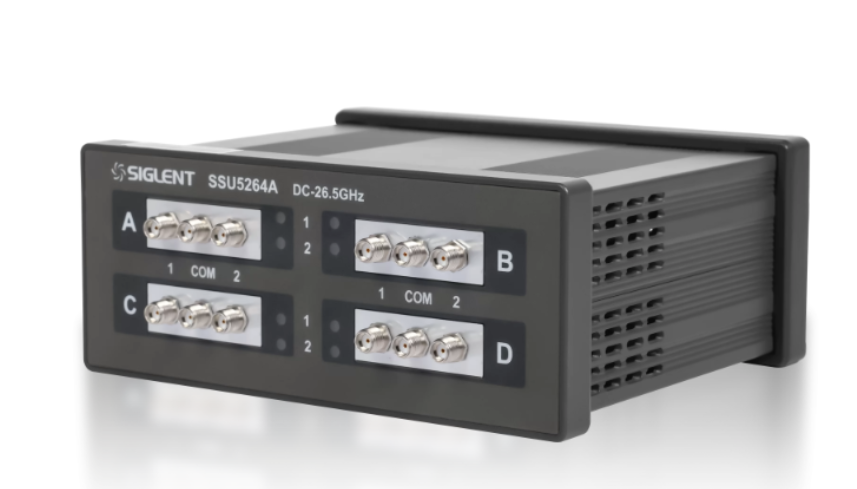

SIGLENT（シグレント） メカニカルスイッチ SSU5000Aシリーズ
シリーズ
SSU5000A
メーカー
特長
・最高周波数: 18 GHz / 26.5 GHz / 50 GHz
・SPDTスイッチｘ1～4、または SP6Tスイッチｘ1～2
・RFコネクタ: SMA（メス）、または 2.4mm（メス）

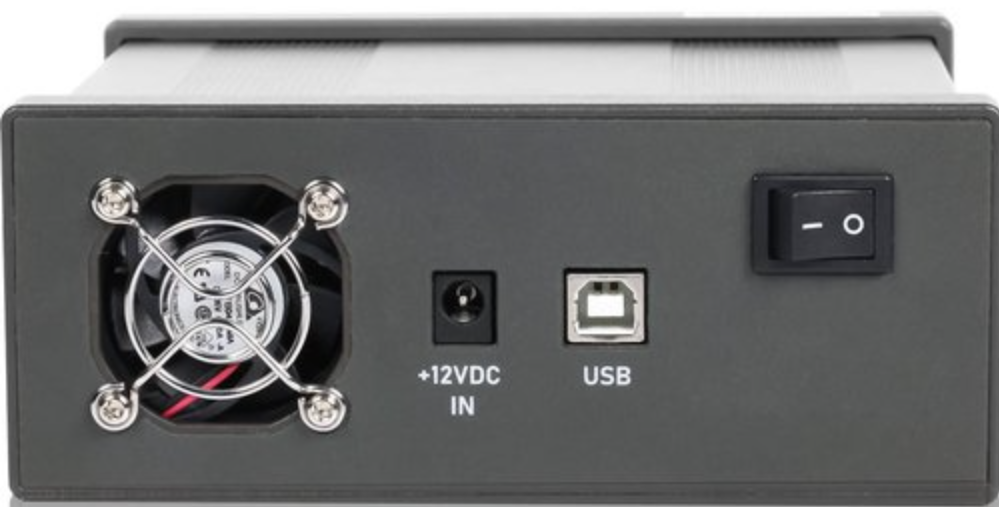

・USBポート経由でSCPI コマンド・コントロール
-
マイクロ波およびミリ波システムのマルチポートテスト要件を満たすために、SIGLENTは最高50 GHzの周波数範囲を持つSSU5000Aシリーズメカニカルスイッチを導入しました。SSU5000Aはコンパクトなデザインを備え、優れたRF特性、低挿入損失、優れたインピーダンスマッチング、非常に短いスイッチング時間を提供しています。これには、SMAまたは2.4 mmコネクタを備えた単極双投メカニカルスイッチ（ＳＰＤＴ）を１～４個、または単極六投メカニカルスイッチ（ＳＰ６Ｔ）を１～2個が含まれています。
-
価格･仕様
| 型名 | 価格（税込） | 周波数範囲 | スイッチ数 | スイッチタイプ | RFコネクタ |
|---|---|---|---|---|---|
| SSU5181A | ￥341,000 | DC – 18 GHz | 1 | SPDT | SMA female |
| SSU5182A | ￥363,000 | DC – 18 GHz | 2 | SPDT | SMA female |
| SSU5183A | ￥385,000 | DC – 18 GHz | 3 | SPDT | SMA female |
| SSU5184A | ￥407,000 | DC – 18 GHz | 4 | SPDT | SMA female |
| SSU5261A | ￥￥506,000 | DC – 26.5 GHz | 1 | SPDT | SMA female |
| SSU5262A | ￥539,000 | DC – 26.5 GHz | 2 | SPDT | SMA female |
| SSU5263A | ￥583,000 | DC – 26.5 GHz | 3 | SPDT | SMA female |
| SSU5264A | ￥627,000 | DC – 26.5 GHz | 4 | SPDT | SMA female |
| SSU5265A | ￥671,000 | DC – 26.5 GHz | 1 | SP6T | SMA female |
| SSU5266A | ￥1,331,000 | DC – 26.5 GHz | 2 | SP6T | SMA female |
| SSU5501A | ￥1,023,000 | DC – 50 GHz | 1 | SPDT | 2.4mm female |
| SSU5502A | ￥1,089,000 | DC – 50 GHz | 2 | SPDT | 2.4mm female |
| SSU5503A | ￥1,595,000 | DC – 50 GHz | 3 | SPDT | 2.4mm female |
| SSU5504A | ￥1,881,000 | DC – 50 GHz | 4 | SPDT | 2.4mm female |
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| クイックスタート | 1 |
| USBケーブル | 1 |
| 電源コード | 1 |
| AC-DCアダプター | 1 |
| 校正証明書 | 1 |
資料
FAQ
SIGLENT製品は購入時の校正書類対応可能ですか？
SIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
