OWONタブレット・オシロスコープ

TAO3000シリーズ

メーカー
OWON
カテゴリ
タブレット・オシロスコープ
モデル数
10
  • メーカー保証本体3年・付属品1年
  • 国内技術サポート
価格96,800円〜税込
価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する
今すぐ電話する0120-620-115通話無料

ラインナップ

規格表

型番TAO3072TAO3072ATAO3074TAO3074ATAO3102TAO3102ATAO3104TAO3104ATAO3122TAO3122A
ディスプレイ8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン8インチ カラーLCD、800 x 600ピクセル、マルチタッチ・スクリーン8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン8インチ カラーLCD、800 x 600ピクセル、マルチタッチ・スクリーン8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン

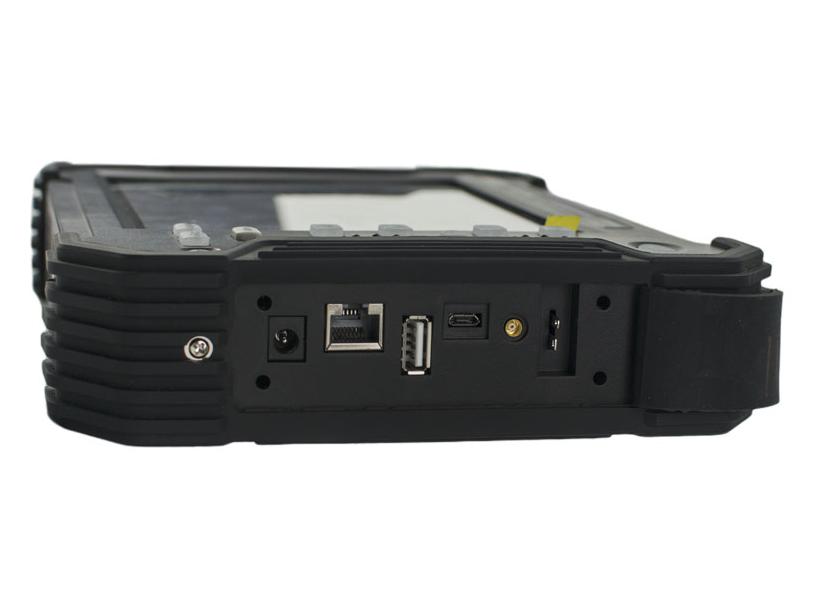

インターフェースUSB host, USB device, LANUSBホスト、USBデバイス、LANUSB host, USB device, LANUSBホスト、USBデバイス、LANUSB host, USB device, LAN

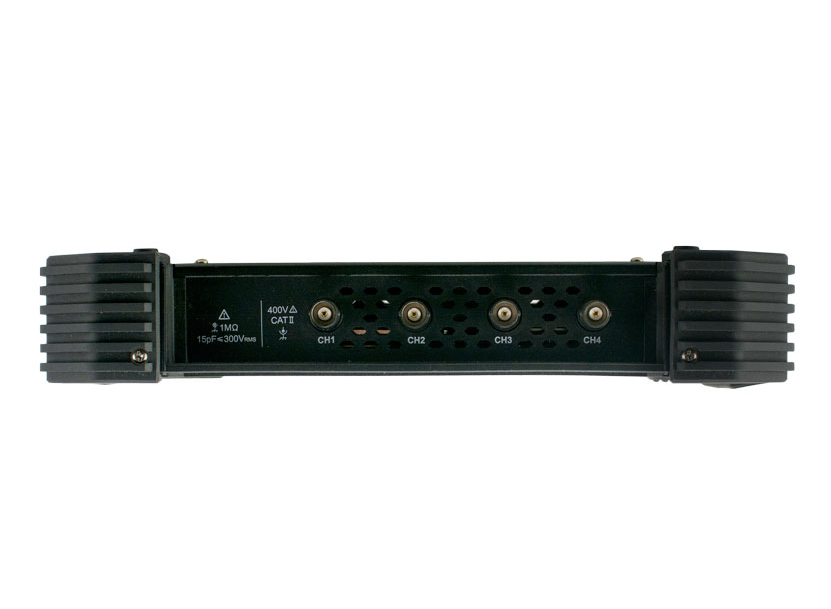

チャンネル数24242
重量約 1.7kg約1.7kg約 1.7kg約1.7kg約 1.7kg
トリガタイプEdge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, UART, I2C, SPI, CANEdge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CANEdge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, UART, I2C, SPI, CANEdge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CANEdge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, UART, I2C, SPI, CAN
入力インピーダンス1MΩ ± 2% // 15pF ± 5pF1MΩ±2％ // 15pF±5pF1MΩ ± 2% // 15pF ± 5pF1MΩ±2％ // 15pF±5pF1MΩ ± 2% // 15pF ± 5pF
分解能4 1/2 桁—4 1/2 桁—4 1/2 桁
水平軸スケール1ns/div - 1000s/div, step by 1 - 2 - 5
自動測定Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
垂直軸スケール1mV/div - 10V/div1mV/div - 10V/div (at input)1mV/div - 10V/div1mV/div - 10V/div (at input)1mV/div - 10V/div
レコード長40M
最大入力電圧1MΩ ≤ 300Vrms;1MΩ ≤ 300Vrms1MΩ ≤ 300Vrms;1MΩ ≤ 300Vrms1MΩ ≤ 300Vrms;
垂直軸分解能8ビット8 / 12 / 14ビット8ビット8 / 12 / 14ビット8ビット8 / 12 / 14ビット8ビット8 / 12 / 14ビット8ビット8 / 12 / 14ビット
トリガ・モードオート, ノーマル, シングルオート、ノーマル、シングルオート, ノーマル, シングルオート、ノーマル、シングルオート, ノーマル, シングル
入力カップリングDC, AC, GND
波形演算＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter＋、－、×、÷、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義、デジタル・フィルタ＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter＋、－、×、÷、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義、デジタル・フィルタ＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter
波形更新レート最高 45,000 波形/秒最高 45000波形/秒最高 45,000 波形/秒最高 45000波形/秒最高 45,000 波形/秒
周波数カウンタトリガ・チャンネルに対して実施可能
波形保存100 波形
プローブ減衰係数0.001X - 1000X, step by 1 - 2 - 50.001X-1000X、1-2-5ずつ増加0.001X - 1000X, step by 1 - 2 - 50.001X-1000X、1-2-5ずつ増加0.001X - 1000X, step by 1 - 2 - 5
時間軸確度±2.5ppm—±2.5ppm—±2.5ppm
ダイオード○—○—○
電圧レンジ
mV20.000mV - 200.00mV—20.000mV - 200.00mV—20.000mV - 200.00mV
DCV2.0000V - 1000.0V—2.0000V - 1000.0V—2.0000V - 1000.0V
ACV2.0000V - 750.0V—2.0000V - 750.0V—2.0000V - 750.0V
DCゲイン確度±3%—±3%—±3%
オート・レンジ○—○—○
電流レンジ
DCA20.00A—20.00A—20.00A
ACA20.00A—20.00A—20.00A
周波数帯域幅—70 MHz—100 MHz—
周波数帯域70MHz—100MHz—120MHz
サンプルレート最高 1Gサンプル/秒
寸法 (W x H x D)270x191x48（mm）270x191x48270x191x48（mm）270x191x48270x191x48（mm）
バッテリー7.4V, 8000mAh， 5時間動作
バス・デコード（標準搭載）I2C, SPI, RS232, CAN
マルチメーター
抵抗レンジ200.00Ω - 100.00MΩ—200.00Ω - 100.00MΩ—200.00Ω - 100.00MΩ
