直流抵抗計 TECHMIZE 型式：TH2515【国内正規品】
価格
334,400円(税込)
型番
TH2515
メーカー
概要
■製品仕様：
確度: 0.01%、 範囲: 0.1uΩ-110MΩ、 5½桁、
4.3インチ・タッチスクリーン、 低電圧測定、 温度測定
特徴
■ 最大精度：0.01%
■ 温度精度：0.1℃
■ 最小分解能：0.1µΩ（抵抗）
■ 低抵抗テストモードはDUTを効果的に保護
■ R、LPR、Tの多重測定組み合わせ
■ 24ビット、4.3インチ4線式タッチLCDスクリーン
■ LCD解像度：480×272
■ 温度補償（TC）
■ 温度変換（Δt）
■ 最大サンプリングレート：100サンプル/秒
■ オフセット電圧補償（OVC）
■ 顧客による自己補正（0 ADJ）
■ 10ビンの比較結果を同時に出力（OVER、PASS、BEEP）
■ 統計機能：CpK、Cp
■ 30グループのパラメータファイルを保存・読み込み可能
■ スクリーン情報をUディスクに保存可能
■ データ保存機能により測定結果の保存が容易
■ USB HOST経由で操作ソフトウェアを自動更新
■ 操作言語：日本語・英語
■ テスト状態エラーのインテリジェント検出
■ 柔軟で便利なファイル操作システム
■ ハンドラーインターフェースによりオンライン操作を実現
■ RS232、USB HOST、USB Device、LANなどのインターフェースを標準装備し、GPIBはオプション
■ LXI C標準仕様に準拠
簡単な説明
■ インピーダンステストの豊富な経験と広範な市場調査に基づき、Tonghuiは新しいタッチスクリーンメーター「TH2515 DC抵抗メーター」を発売しました。TH2515は、エレガントな外観、簡単な操作、優れた性能を備え、市場で最も先進的な製品に匹敵します。
TH2515は32ビットCPUと高密度SMD技術を採用し、24ビット、4.3インチのタッチLCDスクリーンが目に優しく操作も簡単です。DUTの熱電効果による接触影響が除去されます。最大0.01%の精度と最小0.1µΩの分解能により、リレー接点抵抗、相互接続抵抗、導体抵抗、PCB抵抗、溶接ホール抵抗のテストでリーディングポジションを確保します。温度補償と変換機能により、環境温度の影響を受けずにテストできます。オフセット電圧補償により、DUTの起電力と接触電位差が効果的に除去されます。超高速テスト速度と10の比較結果信号出力により、ハンドラーインターフェースを介して生産ラインの自動化が大幅に向上します。
オプションのGPIBインターフェースと標準のRS232C、USB HOST、USB Device、LANインターフェースを提供することで、TH2515はPCとのデータ通信が可能で、リモートコントロールを実現します。
仕様
| Model | TH2515 | ||||||
| Display | |||||||
| Display | 24-bit, 400 X 272 and touch TFT LCD screen | ||||||
| Reading Digits | 5 ½ digits | ||||||
| Resistance Measurement | |||||||
| Measurement Range | 0.1μΩ –110MΩ | ||||||
| Resistance Range | Current | Resolution | *Accuracy ±(ppm of Rd + ppm of Fs) |
||||
| 20 mΩ | 1A | 0.1μΩ | 2500+10 | ||||
| 200mΩ | 1μΩ | 2500+10 | |||||
| 200mΩ | 100mA | 1μΩ | 3500+10 | ||||
| 2Ω | 100mA | 10μΩ | 350+10 | ||||
| Model | TH2515 | ||||||
| 20Ω | 10mA | 100μΩ | 250+10 | ||||
| 200Ω | 1mΩ | 100+10 | |||||
| 2kΩ | 1mA | 10mΩ | 100+10 | ||||
| 20kΩ | 100μA | 100mΩ | 100+5 | ||||
| 100/200kΩ | 1Ω | 100+30 | |||||
| 1/2MΩ | 10μA | 10Ω | 200+10 | ||||
| 10MΩ | 1μA | 100Ω | 1000+60 | ||||
| 100MΩ | 100nA | 1kΩ | 8000+600 | ||||
| Measurement Function | |||||||
| Resistance Measurement Time |
FAST: 7ms; MED: 22ms; SLOW1: 102ms; SLOW2: 402ms Above data is correct when DISPLAY is OFF. When DISPLY is ON, 20ms should be added. |
||||||
| Temperature Measurement Time | 100 ± 10ms | ||||||
| Test Terminal | 4-terminal | ||||||
| Average Setup | |||||||
| Zero Clearing | |||||||
| Range Switch | AUTO and Manual | ||||||
| Trigger Mode | Internal, Manual, External, BUS | ||||||
| Power Frequency Selection | √ (avoid the interference of the power noise) | ||||||
| Setting Data Storage | 30 groups | ||||||
| Low Voltage Measurement | Open voltage≤ 60mVEffective range: 2Ω, 20Ω, 200Ω, 2kΩ | ||||||
| Thermal Electromotive Force Elimination | √ | ||||||
| Statistics Function | AVG, MAX, MIN, OSD(Overall standard deviation) SSD(Sample standard deviation) Process capacity index (Cp, CpK) |
||||||
| Measurement Error Detection | √ (Detect the measurement cable has been connected correctly or not.) | ||||||
| Multipole Connector | √(Noise abatement function of high-resistance is optional) | ||||||
| Beep State | Comparator, Bin compare, Button | ||||||
| Key Lock | √ | ||||||
| Temperature Measurement | |||||||
| Temperature Measurement1 | -10.0℃–99.9℃ Sensor：PT500 | ||||||
| Temperature Measurement2 | Analog input：0V–2V Display：-99.9℃ — 999.9℃ | ||||||
| Temperature Compensation | (Convert the resistance measurement value to that one measured under preset temperature) | ||||||
| Temperature | (Temperature rising is gained from resistance test values before and after warming) | ||||||
| Compare Judge | |||||||
| Comparator | Signal Output | HI/IN/LO | |||||
| Beep | Beep mode：OFF，IN，HI/LO | ||||||
| Limit Setup Mode | Absolute value high/low limit Percentage high/low limit +nominal value |
||||||
| Sorting | 10 bins, absolute value/ percentage | ||||||
| External Trigger Delay Time | AUTO: dependent on range, low voltage mode ON/OFF OVC (offset voltage compensation) ON/OFF MANUAL: 0.000–9.999s |
||||||
| External Input Trigger | Rising/Falling edge | ||||||
| Interface | |||||||
| Interface | USB DEVICE、USB HOST、RS232C、HANDLER、GPIB（OPTION） | ||||||
| General Specification | |||||||
| Working Condition | Temperature:0℃ – 40℃，Humidity:≤ 80%RH | ||||||
| Storage Condition | Temperature:-10℃-50℃,Humidity: ≤90%RH | ||||||
| Accuracy Guarantee Condition | Temperature:18℃ – 28℃，Humidity:≤ 80%RH | ||||||
| Power | Voltage | 99V—242V | |||||
| Frequency | 47.5Hz—63Hz | ||||||
| Consumption | 30 VA | ||||||
| Dimension | 215mm×87mm×335mm（net size） 235mm×105mm×360mm（with foam sheath） |
||||||
| Weight | Approx. 3.6kg | ||||||
Accessary

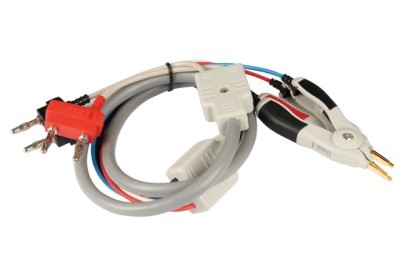

| Standard | ||||||
| Accessories name | Model | |||||
| Four-terminal test cable | TH26050S |  |
||||
| Optional | ||||||
| Accessories name | Model | |||||

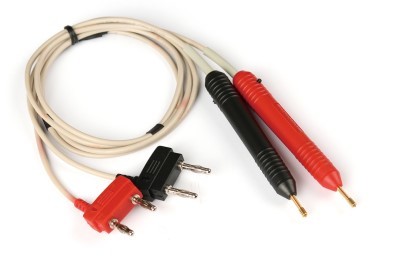

| Low resistance probe fixture | TH26065 |  |
||||
