インピーダンスアナライザ TECHMIZE 型式：TH2836【4Hz-8.5MHz】
価格
820,600円(税込)～
シリーズ名
TH2836
メーカー
概要
■製品仕様：
確度: 0.05%、 テスト周波数: 4Hz-8.5MHz、
テスト電圧/電流: 5mV-2Vrms, 50μA-20mA、
DCバイアス: ±10V, ±100mA、
7インチLCD、 高速
■ アプリケーション
- パッシブコンポーネントコンデンサ、インダクタ、磁性コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、ネットワークコンポーネントのインピーダンスパラメータの推定と性能分析
- 半導体コンポーネントLEDドライバ統合回路の寄生パラメータのテストと分析、バラクタのC-VDC特性の分析、トランジスタまたは統合回路の寄生パラメータの分析
- その他のコンポーネントプリント基板、リレー、スイッチ、ケーブル、バッテリのインピーダンス評価
- 誘電体材料プラスチック、セラミックスなどの材料の誘電率と損失角の評価
- 磁性材料フェライト、非晶質体などの磁性材料の磁気透磁率と損失角の評価
- 半導体材料半導体材料の誘電率、電気伝導率、およびC-V特性
- 液晶セル液晶セルの誘電率、弾性定数、およびC-V特性の評価
Specifications
| Model | TH2836 | |
| Display | 7 inch TFT LCD Display 800×RGB×480 | |
| AC Parameters | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, Vac, Iac | |
| DC Parameters | Rdc, Vdc, Idc | |
| Test Frequency | Range | 4Hz-8.5MHz |
| Resolution | 1mHz | |
| Test Electric Level | AC Voltage | 4Hz-1MHz：5mV-2Vrms |
| 1MHz-8.5MHz：5mV-1Vrms | ||
| Resolution | 100μV | |
| AC Current | 4Hz-2MHz：50μA-20mArms | |
| 2MHz-8.5MHz：50μA-10mArms | ||
| Resolution | 1μA | |
| DC Voltage | 100mV-2V | |
| Resolution | 100μV | |
| DC Bias | Voltage | 0V-±10V |
| Resolution | 100μV | |
| Current | 0mA-±100mA | |
| Resolution | 1μA | |
| Test terminal configuration | Four-terminal pair | |
| Cable Length | 0m, 1m | |
| Output Impedance | 100Ω | |
| Typical Measurement Time (speed) | Fast: 5.6ms, Medium: 120ms, Slow: 230ms | |
| Highest accuracy | 1kHz: 0.05% | |
| 1MHz: 0.05% | ||
| 2MHz: 0.1% | ||
| 5MHz: 0.5% | ||
| 8.5MHz: 1.0% | ||
| Displany Range | a: 10 to the negative 18th power E: 10 to the 18th power |
|
| Cs, Cp | ±1.00000aF-999.999EF | |
| Ls, Lp | ±1.000000aH-999.999EH | |
| D | ±0.00001-9.99999 | |
| Q | ±0.01-99999.9 | |
| R, Rs, Rp, X, Z, Rdc | ±1.00000aΩ-999.999EΩ | |
| G, B, Y | ±1.00000aS-99.9999ES | |
| Vdc | ±1.000000aV-999.9999EV | |
| Idc | ±1.00000aA-999.999EA | |
| θr | ±1.00000rad-3.14159rad | |
| θd | ±0.0001deg-180.000deg | |
| Δ% | ±0.0001%-999.999% | |
| Multifunction List Scan | 10 dots. Parameter: Measurement parameter, test frequency, AcVoltage, AC current, DC Bias voltage and DC Bias current. | |
| Graph sweep | Optional | |
| Interface | USB HOST, USB DEVICE, LAN, HANDLER, RS232C, Optional: GPIB |
|
| Warm-up time | 60 minutes | |
| Input voltage | Optional 100-120VAC/198-242VAC, 47-63Hz | |
| Power consumption | 80VA | |
| Dimension(WxHxD) | 400x132x425mm | |
| Weight | 15kg | |
Accessary
| Standard | ||||||
| Accessories name | Model | |||||

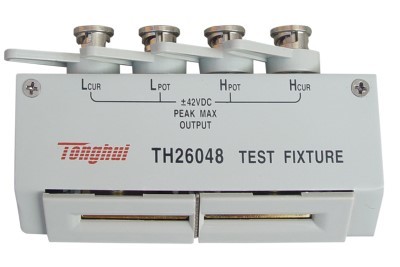

| Fixture | TH26048 |  |
||||

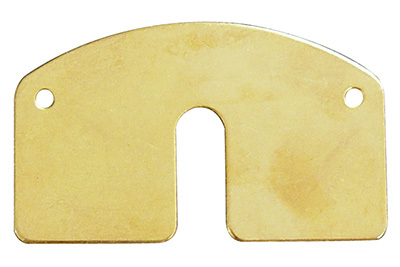

| Short circuit | TH26010 |  |
||||

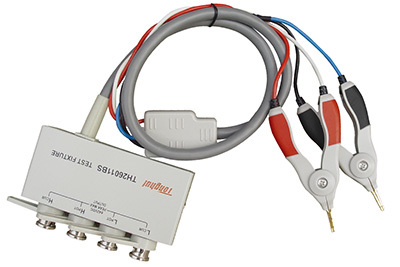

| Kelvin test lead with box four-terminal insulation and lock | TH26011BS |  |
||||
