製品名

安全関連試験機 / 耐電圧試験機 TECHMIZE 型式：TH9010A【国内正規品】

価格

1,648,900円(税込)

型番

TH9010A

メーカー

用途

概要

■製品仕様：
4パラレル・チャンネル、 耐電圧試験: 50VA/ユニット、
AC 5KV/10mA、 DC 6KV/5mA、 絶縁抵抗試験: 10GΩ/1KV、 LCD表示

特徴

■ 7インチ 800×480ドットマトリクス TFT-LCDディスプレイ

■ 中国語と英語の操作インターフェース、簡潔なインターフェース操作設計

■ 8チャンネル耐電圧並列出力で、テスト効率が8倍向上

■ 並列8チャンネルで各チャンネルは干渉しない

■ 各チャンネルは4チャンネルスキャナーで拡張可能

■ 最大4つの4チャンネルスキャナーをサポートし、1台の機器で最大128チャンネルに拡張可能

■ 4チャンネルスキャナーは接触チェック機能をサポート

■ 単一出力電力：

  • AC：5kV / 10mA
  • DC：6kV / 5mA

■ 絶縁抵抗テスト電圧：0.10kV – 1.00kV

■ 強化されたセキュリティ：感電保護

■ 高速放電とアーク検出機能

■ 999.9秒で電圧上昇時間とテスト時間を任意に設定可能、絶縁抵抗の待機時間を自由に設定可能

■ キーロック機能

■ 各チャンネルのPASS/FAIL結果を独立して表示し、全体の結果を同時に表示

■ 100個のテストファイルを保存可能で、各ファイルは最大20テストステップを保持可能

アプリケーション

■ 自動化テストシステム

■ 家庭用電化製品

■ トランスフォーマー、モーター

■ 電気機器

■ 照明産業

■ 新エネルギー車両

■ 電子部品

■ 医療機器



Specifications

Model TH9010 TH9010A
Number of Units Eight separate channel Four separate channel
Withstanding Voltage Test
Output Voltage AC 0.10kV — 5.00kV       ±2%
DC 0.10kV — 6.00kV       ±2%
Current TestRange AC 0mA — 10.00mA        ±(2% readings + 5 digits)
DC 0uA — 5.00mA           ±(2% readings + 5 digits)
Rapid Discharge Function Discharge after test ends (DCW)
Insulation Resistance Test
Output Voltage 0.10kV — 1.00kV       ±2%
Resistance Test Range 0.1MΩ — 10.0GΩ
Resistance Test Accuracy

0.10MΩ — 999MΩ ±10% reading+5digits

1.00GΩ — 10.0GΩ ±20% reading+5digits
Discharge Function Discharge after test ends
Arc Detection
Test Range Corresponding Current 1mA — 20mA
General Specification
Voltage Rising Time 0.1s — 999.9s
Test time Setting (AC/DC) 0.2s — 999.9s
Voltage Fall Time 0.1s — 999.9s
Waiting Time (IR) 0.2s — 999.9s
Time Accuracy ±(1%+0.1s)
Memory  Store 100 test files and each file can hold at most 20 testing steps
Interface
Standard HANDLER, RS232, USB DRV, USB HOST



Accessary

Standard
Accessories name Model

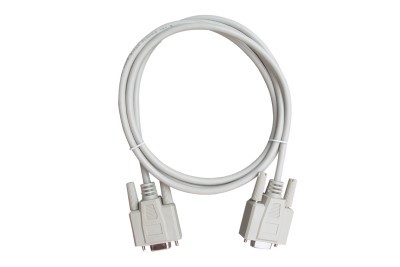

RS232 connection cable (with TH10101) (two holes at both ends, 2 and 3 feet cross) (2H/DB-9F 2/L 140 TH26034

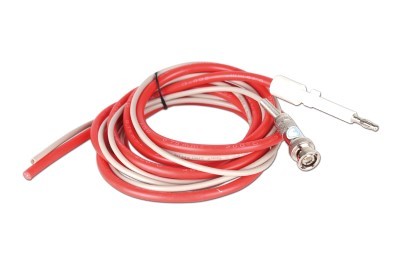

TH9010 series high voltage test cable (without clip) TH90016

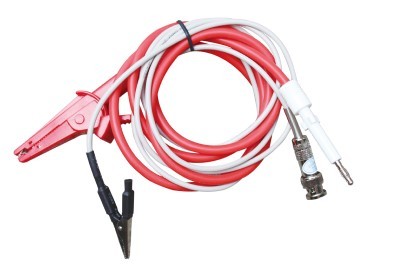

TH9010 series high voltage test cable (with clip) TH90015



Downloads

Specificaion of TH9010 Series.pdf  Download
TH9010 Series Operation Manual.pdf Download
