TECHMIZEベンチトップ・デジタルマルチメーター

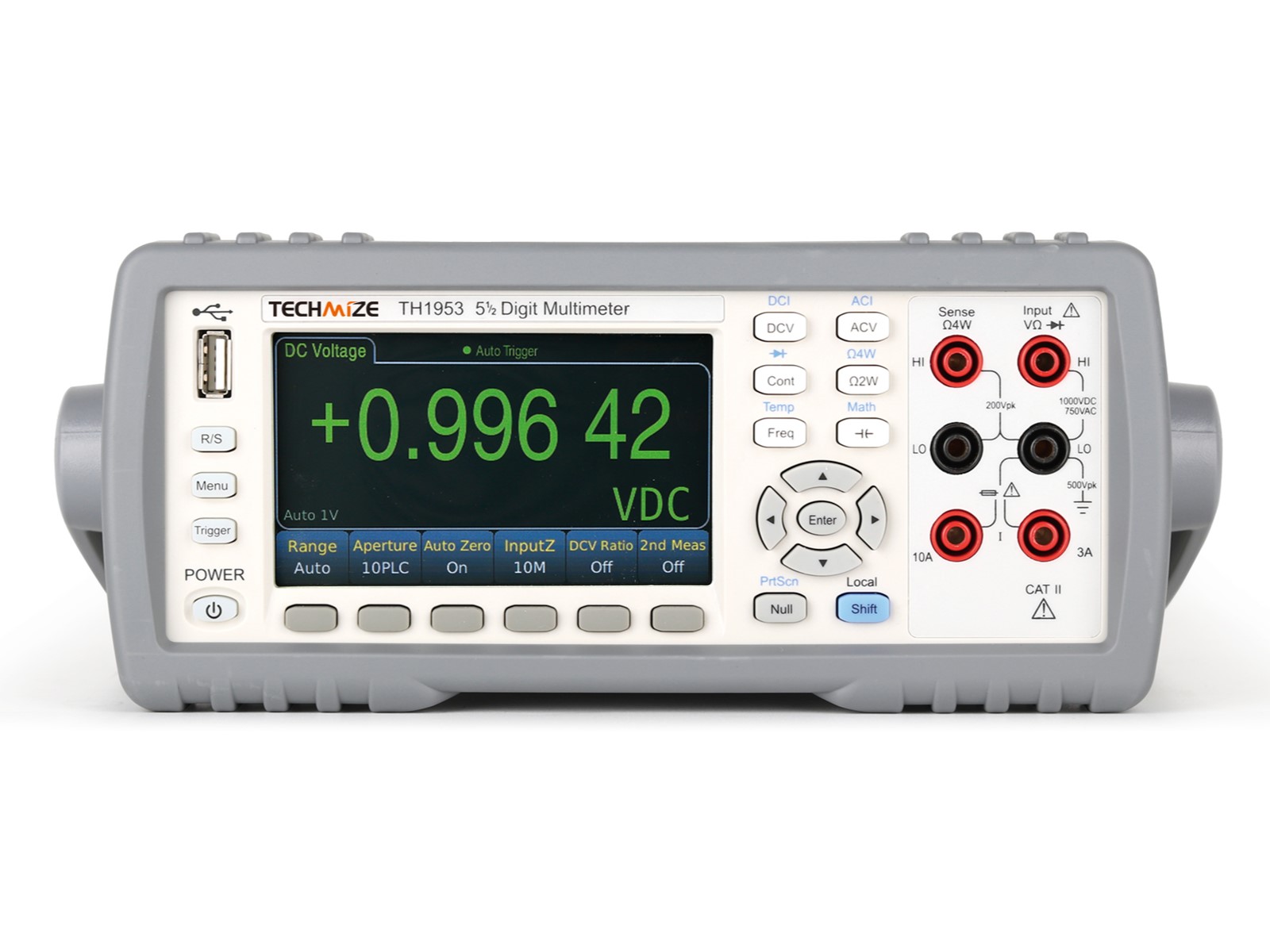

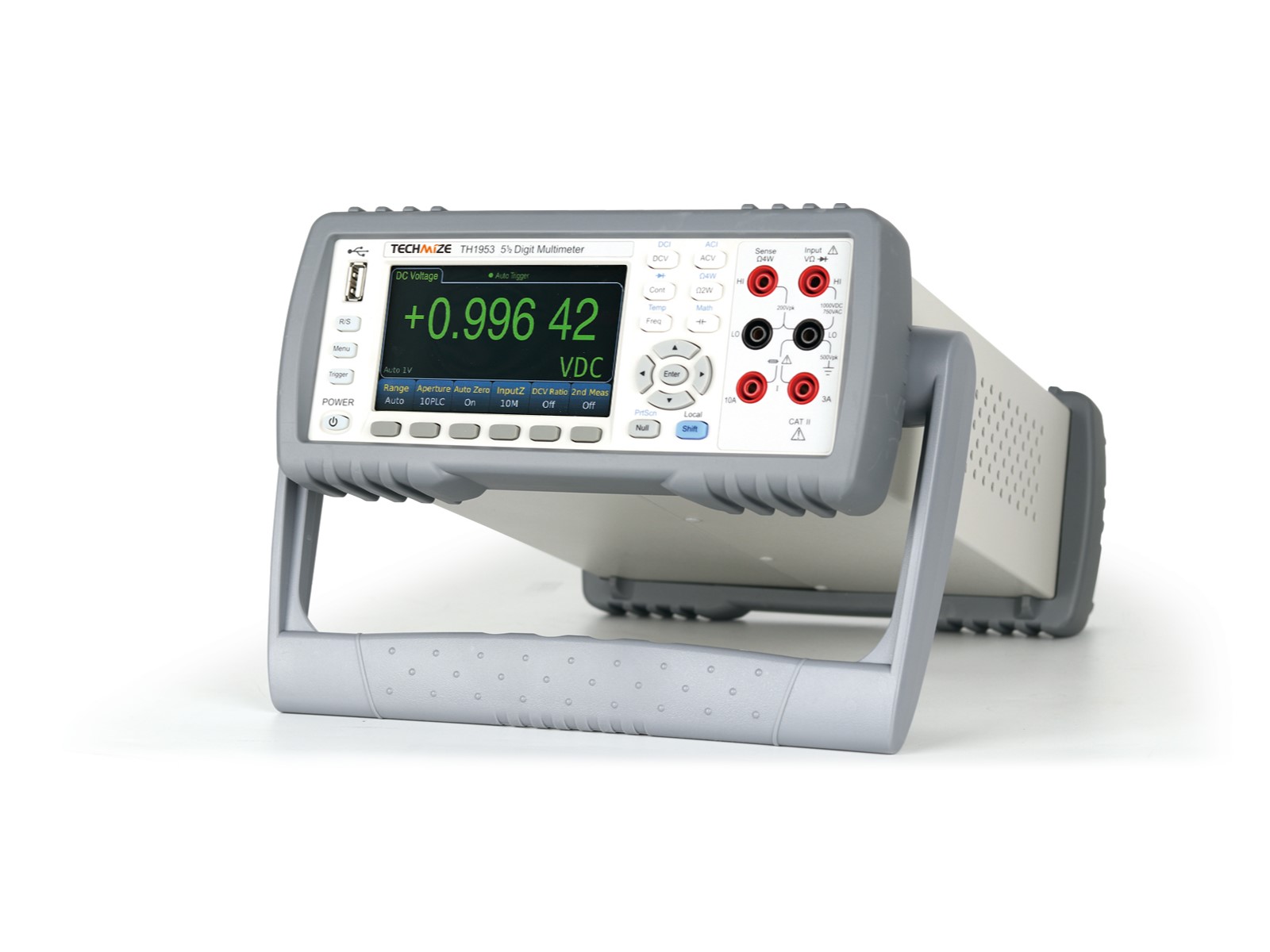

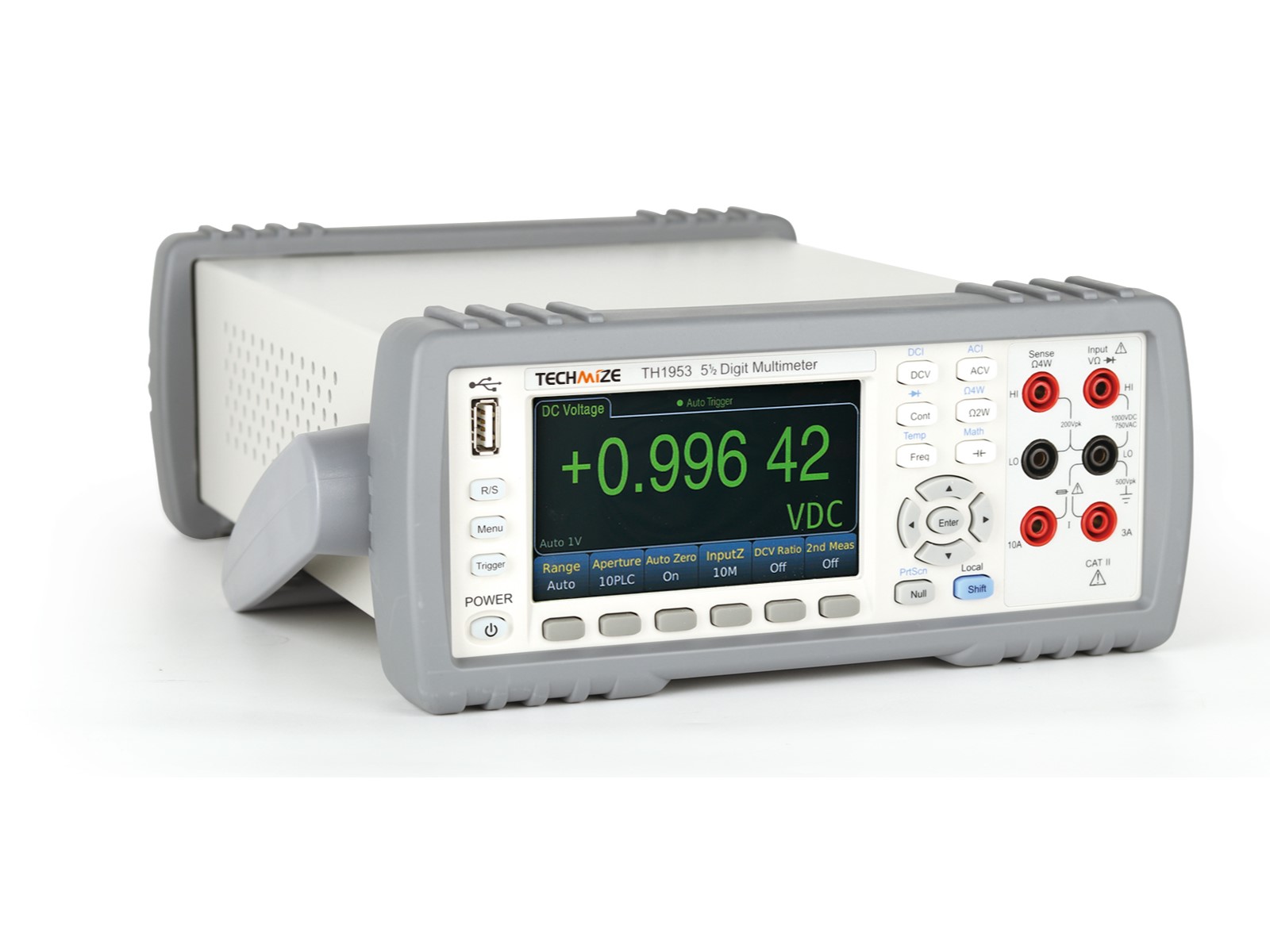

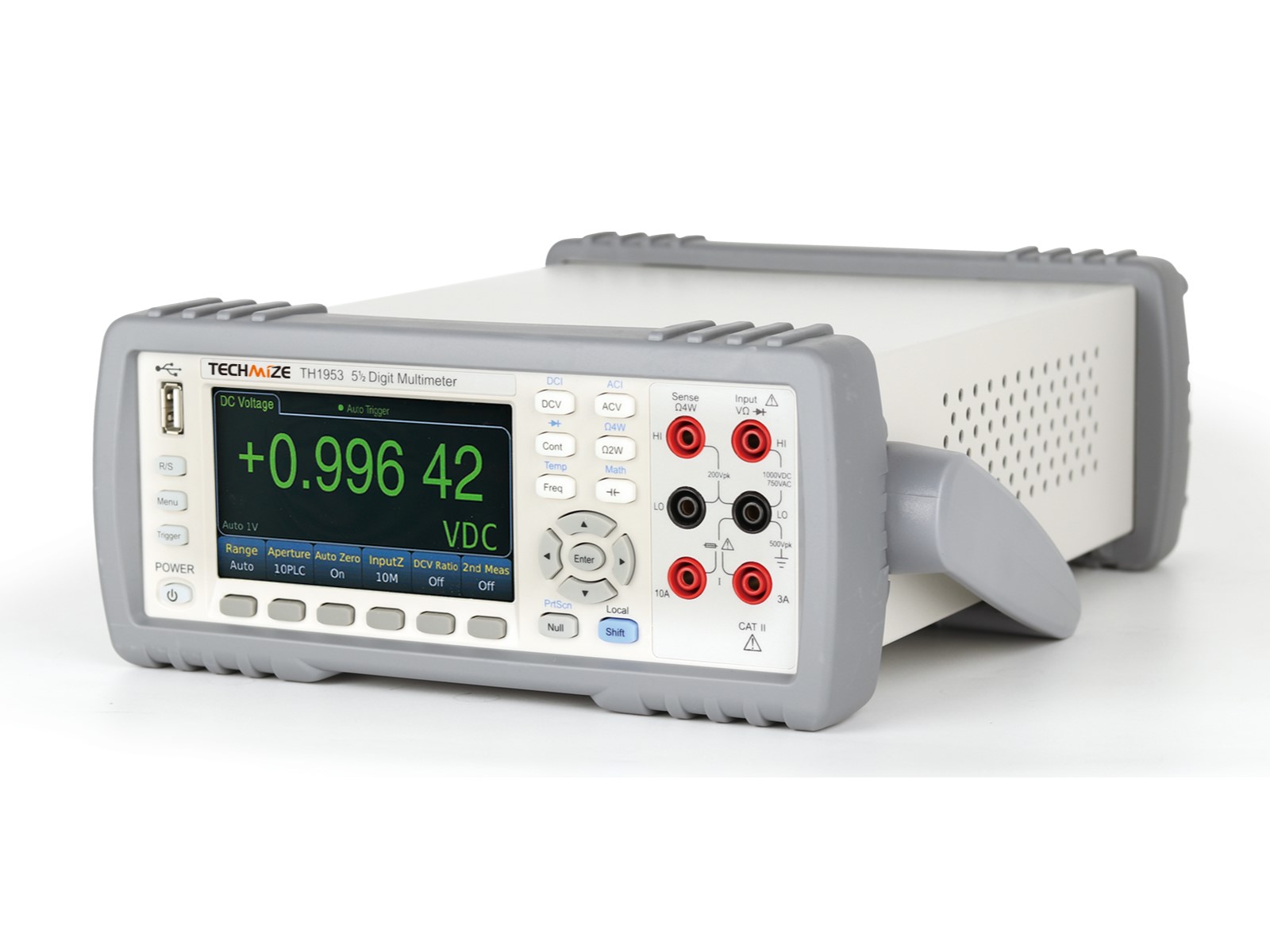

TECHMIZE TH1953 デジタルマルチメーター 5½桁

■製品仕様： 5½桁、 最大120,000カウント、 LCD表示、 キャパシタンス測定

型番
TH1953
メーカー
TECHMIZE
カテゴリ
ベンチトップ・デジタルマルチメーター
価格154,000円〜税込
  • メーカー保証本体3年・付属品1年
  • 国内技術サポート
価格・納期を問い合わせる無料デモ機を申し込む技術担当者に相談する
今すぐ電話する0120-620-115通話無料

特長

  • 5½桁
  • 最大120,000カウント
  • LCD表示
  • キャパシタンス測定

製品概要

特徴

■ 4.3インチLCDカラーディスプレイ

■ 6 1/2桁 1,199,999桁の読み取り (TH1963)

■ 5 1/2桁 119,999桁の読み取り (TH1953)

■ テスト速度は最大1000回/秒

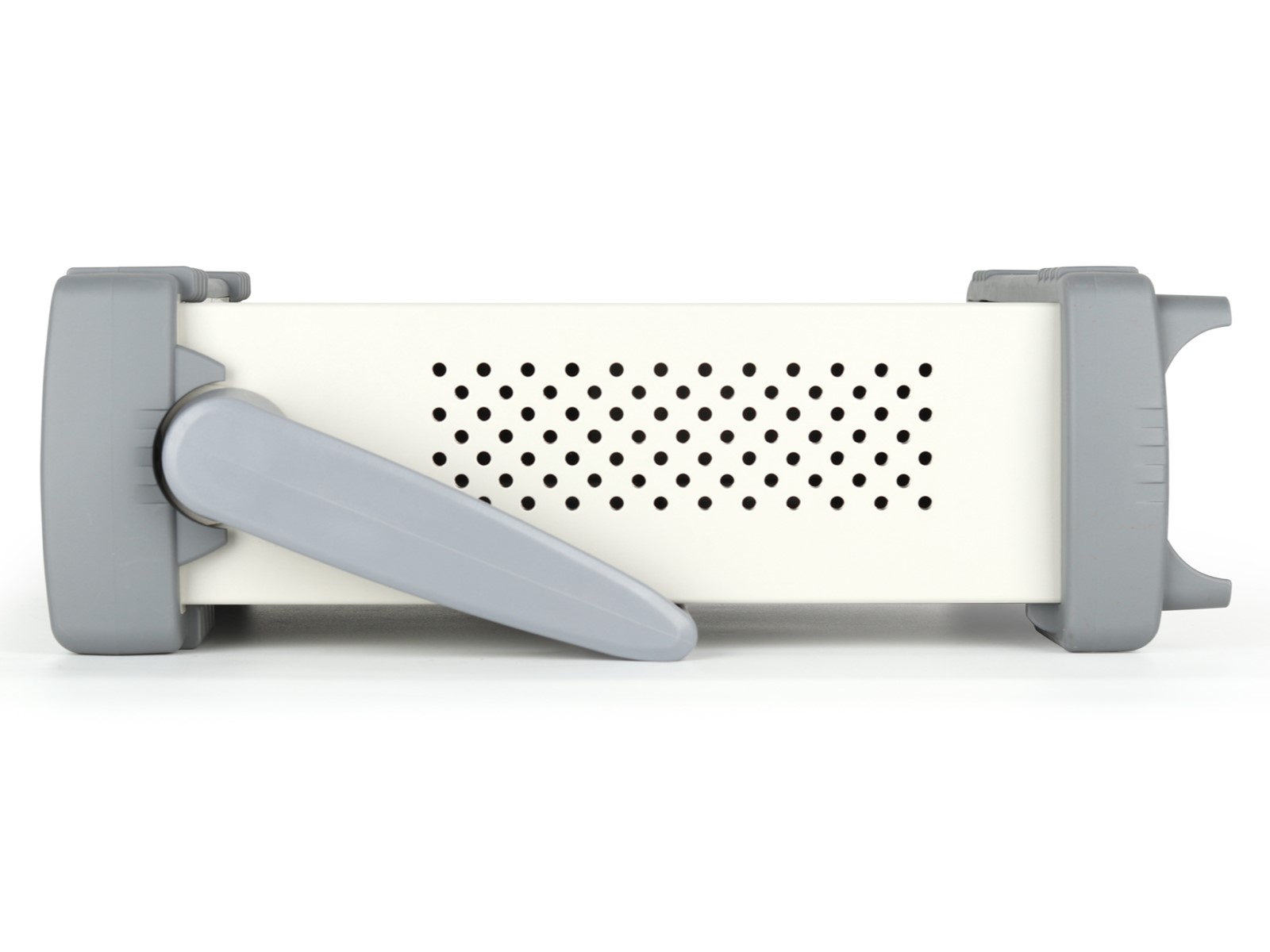

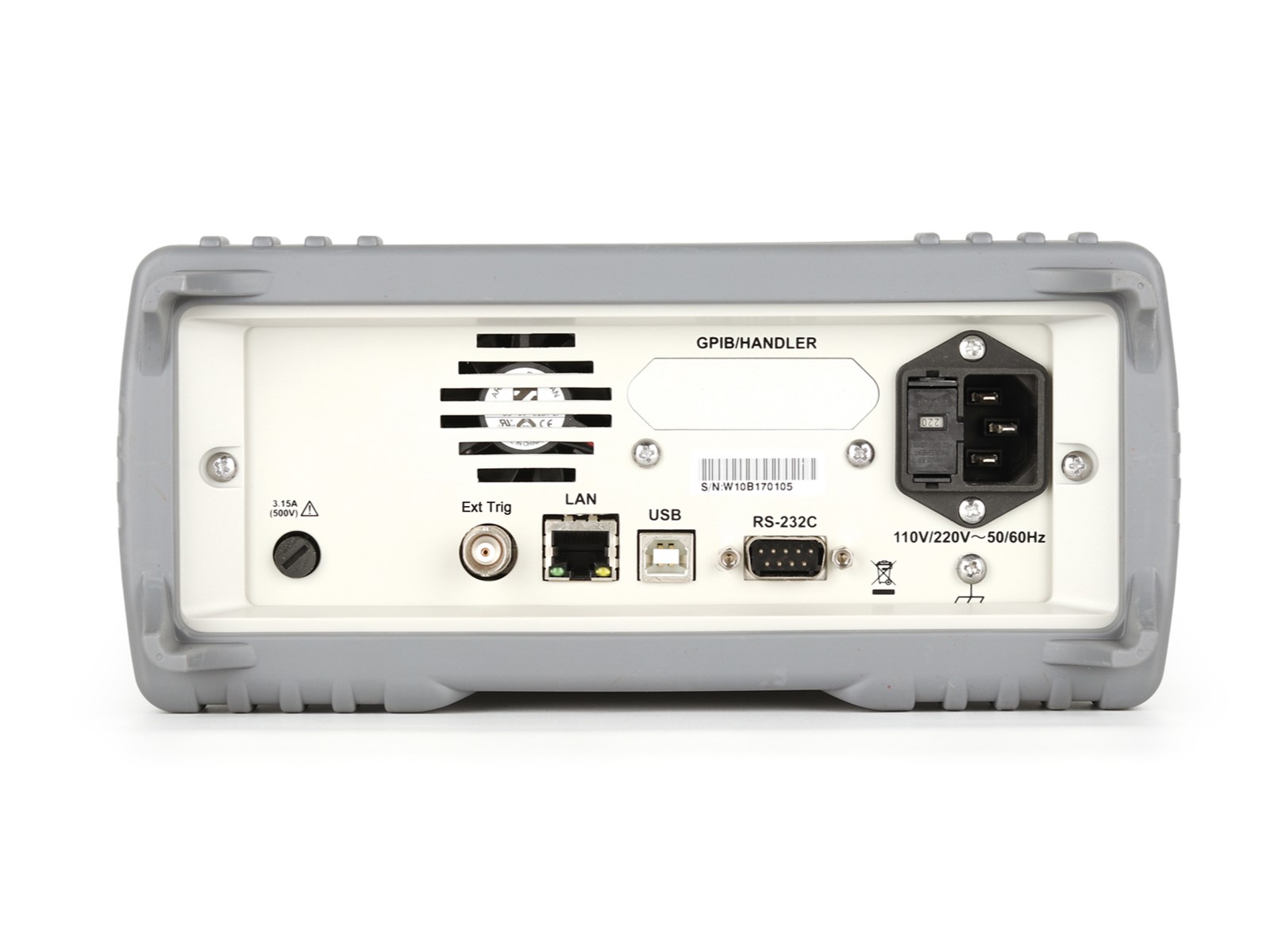

■ 小型サイズ、前後入力端子、棚に置きやすい

■ ヒストグラム、バーグラフ、トレンドチャート表示

■ AC低周波信号は3Hzまでテスト可能

■ 静電容量テスト機能

■ 最大5Vのダイオードテスト電圧

■ 最大10,000データの保存が可能

仕様

Display

4.3-inch LCD color display

Display Digits

TH1963

1199999 digits reading

Measurement Parameters

DC voltage, AC voltage, DC current, AC current, DC resistance, capacitance, frequency, breakover, diode, temperature

Display Mode

Direct reading, histogram, bargraph, trendchart

Measurement Speed

Upto1000times/s

Math Function

Reset function, Min/Max/Average/Standard deviation, dB, dBm

Common Features

Range

Auto/Manual

Trigger mode

LOCAL: AUTO/SINGLE/EXT. REMOTE:IMMEDIATE/BUS/EXT

Reading hold

Yes

Limit measurement

HI, Lo and IN(PASS), with sound beep

Technical Index

Uncertainty: ±(%ofreading+%ofrange), TCAL=25°C

Parameters

Range/TestRange

Frequency

Highest annual
accuracy TCAL±5°C

Highest temperature
coefficient/°C

DC Voltage

100.0000mV-1000.000V

0.0035+0.0005

0.0005+0.0001

True RMS AC Voltage

100.000mV-750.000V

3-5Hz

1.00+0.03

0.100+0.003

5-10Hz

0.35+0.03

0.035+0.003

10Hz-20kHz

0.06+0.03

0.005+0.003

20-50kHz

0.12+0.05

0.011+0.005

50-100kHz

0.60+0.08

0.060+0.008

100-300kHz

4.00+0.50

0.200+0.020

DC Resistance

10Ω-100MΩ
Testcurrent: 10mA-500nA

0.010+0.001

0.0006+0.0001

DC Current

100uA-100mA

0.050+0.005

0.0020+0.0005

1A

0.100+0.010

0.0050+0.0010

3A

0.200+0.020

0.0050+0.0020

10A

0.120+0.010

0.0050+0.0010

AC Current

100μA-1A

3kHz-5kHz

0.10+0.04

0.015+0.006

5kHz-10kHz

0.10+0.04

0.030+0.006

3A

3Hz-5kHz

0.23+0.04

0.015+0.006

5kHz-10kHz

0.23+0.04

0.030+0.006

10A

3Hz-5kHz

0.15+0.04

0.015+0.006

5kHz-10kHz

0.15+0.04

0.030+0.006

Frequency

3Hz-10Hz

0.1

0.0002

10Hz-100Hz

0.03

0.0002

100Hz-1MHz

0.01

0.0002

Square wave

0.01

0.0002

Diode

5V, Test current:1mA

0.010+0.030

0.0010+0.0020

Breakover

1kΩ, Test current:1mA

0.010+0.030

0.0010+0.0020

Capacitance

1.0000nF

1.0+0.5

0.02

10.000nF-1.0000mF

0.5+0.1

0.02

10.000mF

1.0+0.5

0.02

Temperature

PT100(DIN/IEC 751)

±0.05°C

5 kΩ Thermistor

±0.10°C

Accessary

Standard

Accessories name

Model

USB Cable

TH26017

Multimeter Test Cable

TH26036

Optional

Accessories name

Model

Four Terminal Test Line

TH26039

  • 生産ライン作業台

  • メンテナンス作業台

  • 教育実験室

  • 自動化テスト装置

規格表

Display4.3インチ カラー液晶
Measurement SpeedUp to 1000 times/s
DC Current
100μA-100mA
Highest annual accuracy TCAL±5℃0.050+0.008
Highest temperature coefficient/℃0.0020+0.0005
1A
Highest annual accuracy TCAL±5℃0.100+0.010
Highest temperature coefficient/℃0.0050+0.0010
3A
Highest annual accuracy TCAL±5℃0.200+0.020
Highest temperature coefficient/℃0.0050+0.0020
10A
Highest annual accuracy TCAL±5℃0.200+0.010
Highest temperature coefficient/℃0.0050+0.0010
Display Digits119999 digits reading
Measurement ParametersDC電圧、AC電圧、DC電流、AC電流、DC抵抗、静電容量、周波数、導通、ダイオード、温度
Display Mode直読、ヒストグラム、バーグラフ、トレンドチャート
Math Functionリセット機能、最小/最大/平均/標準偏差、dB、dBm
Common Features
RangeAuto/Manual
Trigger mode
LOCALAUTO/SINGLE/EXT
REMOTEIMMEDIATE/BUS/EXT
Reading holdYes
Limit measurementHI／LO／IN（PASS）、ビープ音つき
Technical Index確度：±（読み値の%＋レンジの%）、TCAL=25°C
DC Voltage
Range/TestRange100.000mV-1000.00V
Highest annual accuracy TCAL±5℃0.010+0.005
Highest temperature coefficient/℃0.0005+0.0001
True RMS AC Voltage
3-5Hz
Range/TestRange100.000mV-750.000V
Highest annual accuracy TCAL±5℃1.00+0.03
Highest temperature coefficient/℃0.100+0.003
5-10Hz
Range/TestRange100.000mV-750.000V
Highest annual accuracy TCAL±5℃0.38+0.03
Highest temperature coefficient/℃0.035+0.003
10Hz-20kHz
Range/TestRange100.000mV-750.000V
Highest annual accuracy TCAL±5℃0.10+0.03
Highest temperature coefficient/℃0.005+0.003
20-50kHz
Range/TestRange100.000mV-750.000V
Highest annual accuracy TCAL±5℃0.15+0.05
Highest temperature coefficient/℃0.011+0.005
50-100kHz
Range/TestRange100.000mV-750.000V
Highest annual accuracy TCAL±5℃0.63+0.08
Highest temperature coefficient/℃0.060+0.008
100-300kHz
Range/TestRange100.000mV-750.000V
Highest annual accuracy TCAL±5℃4.00+0.50
Highest temperature coefficient/℃0.200+0.020
DC Resistance
Range/TestRange10Ω-100MΩ Test current:10mA-500nA
Highest annual accuracy TCAL±5℃0.030+0.004
Highest temperature coefficient/℃0.0006+0.0001
AC Current
100μA-1A
3kHz-5kHz
Highest annual accuracy TCAL±5℃0.20+0.04
Highest temperature coefficient/℃0.015+0.006
5kHz-10kHz
Highest annual accuracy TCAL±5℃0.20+0.04
Highest temperature coefficient/℃0.030+0.006
3A
3Hz-5kHz
Highest annual accuracy TCAL±5℃0.25+0.04
Highest temperature coefficient/℃0.015+0.006
5kHz-10kHz
Highest annual accuracy TCAL±5℃0.25+0.04
Highest temperature coefficient/℃0.030+0.006
10A
3Hz-5kHz
Highest annual accuracy TCAL±5℃0.3+0.04
Highest temperature coefficient/℃0.015+0.006
5kHz-10kHz
Highest annual accuracy TCAL±5℃0.3+0.04
Highest temperature coefficient/℃0.030+0.006
Frequency
3Hz-10Hz
Highest annual accuracy TCAL±5℃0.100
Highest temperature coefficient/℃0.0002
10Hz-100Hz
Highest annual accuracy TCAL±5℃0.030
Highest temperature coefficient/℃0.0002
100Hz-1MHz
Highest annual accuracy TCAL±5℃0.010
Highest temperature coefficient/℃0.0002
Square wave
Highest annual accuracy TCAL±5℃0.010
Highest temperature coefficient/℃0.0002
Diode
Range/TestRange5V, Test current:1mA
Highest annual accuracy TCAL±5℃0.020+0.030
Highest temperature coefficient/℃0.0010+0.0020
Breakover
Range/TestRange1kΩ, Test current:1mA
Highest annual accuracy TCAL±5℃0.030+0.030
Highest temperature coefficient/℃0.0010+0.0020
Capacitance
1.0000nF
Highest annual accuracy TCAL±5℃1.0+0.5
Highest temperature coefficient/℃0.02
10.000nF-1.0000mF
Highest annual accuracy TCAL±5℃0.5+0.1
Highest temperature coefficient/℃0.02
10.000mF
Highest annual accuracy TCAL±5℃1.0+0.5
Highest temperature coefficient/℃0.02
Temperature
PT100(DIN/IEC751)
Highest annual accuracy TCAL±5℃±0.05°C
5kΩ Thermistor
Highest annual accuracy TCAL±5℃±0.10°C

付属品・オプション

標準付属アクセサリ

名称

型名

USB Cable

TH26017

TH26017

Multimeter Test Cable

TH26036

TH26036

オプション・アクセサリ

名称

型名

Four Terminal Test Line

TH26039

TH26039
