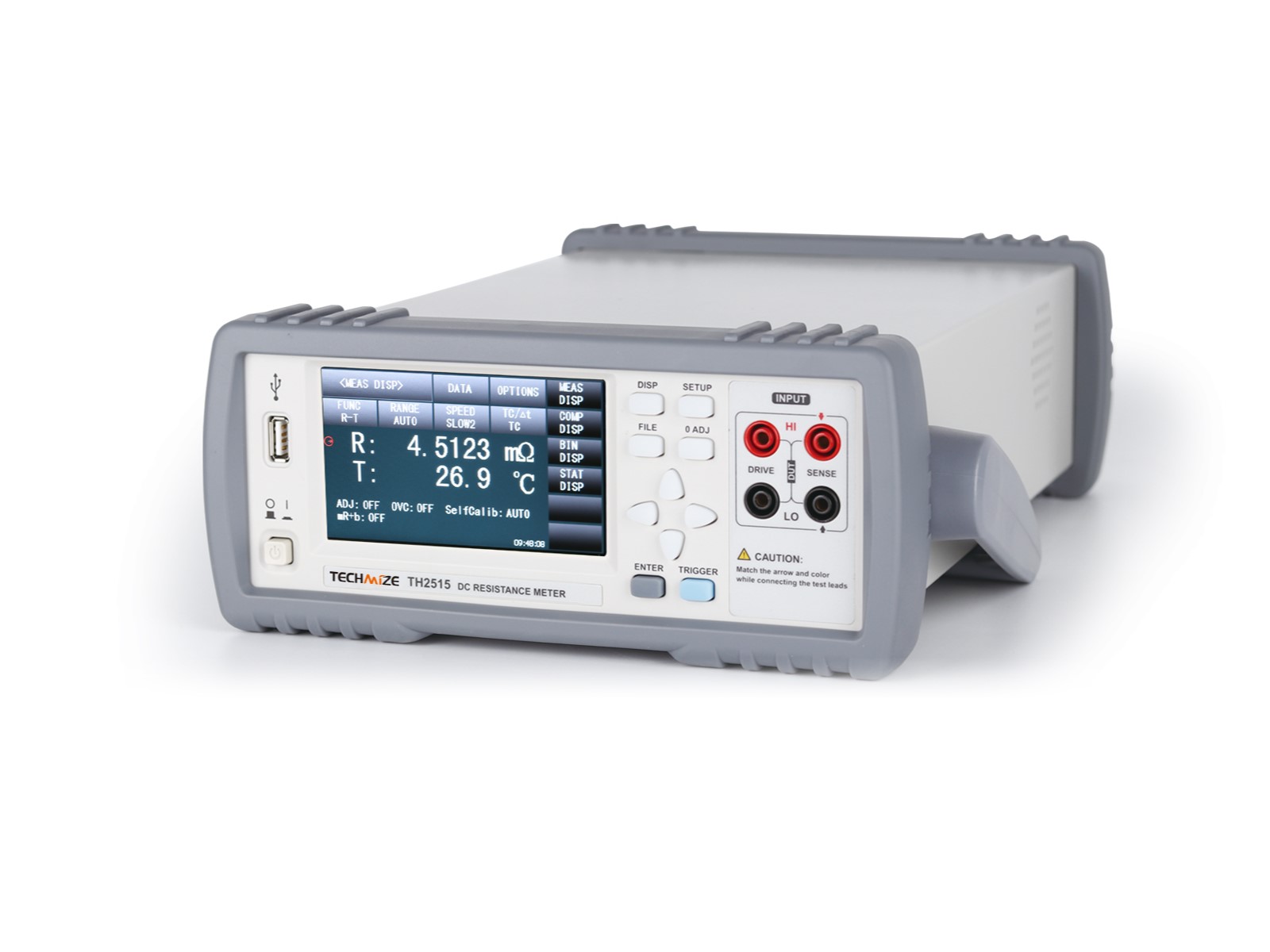

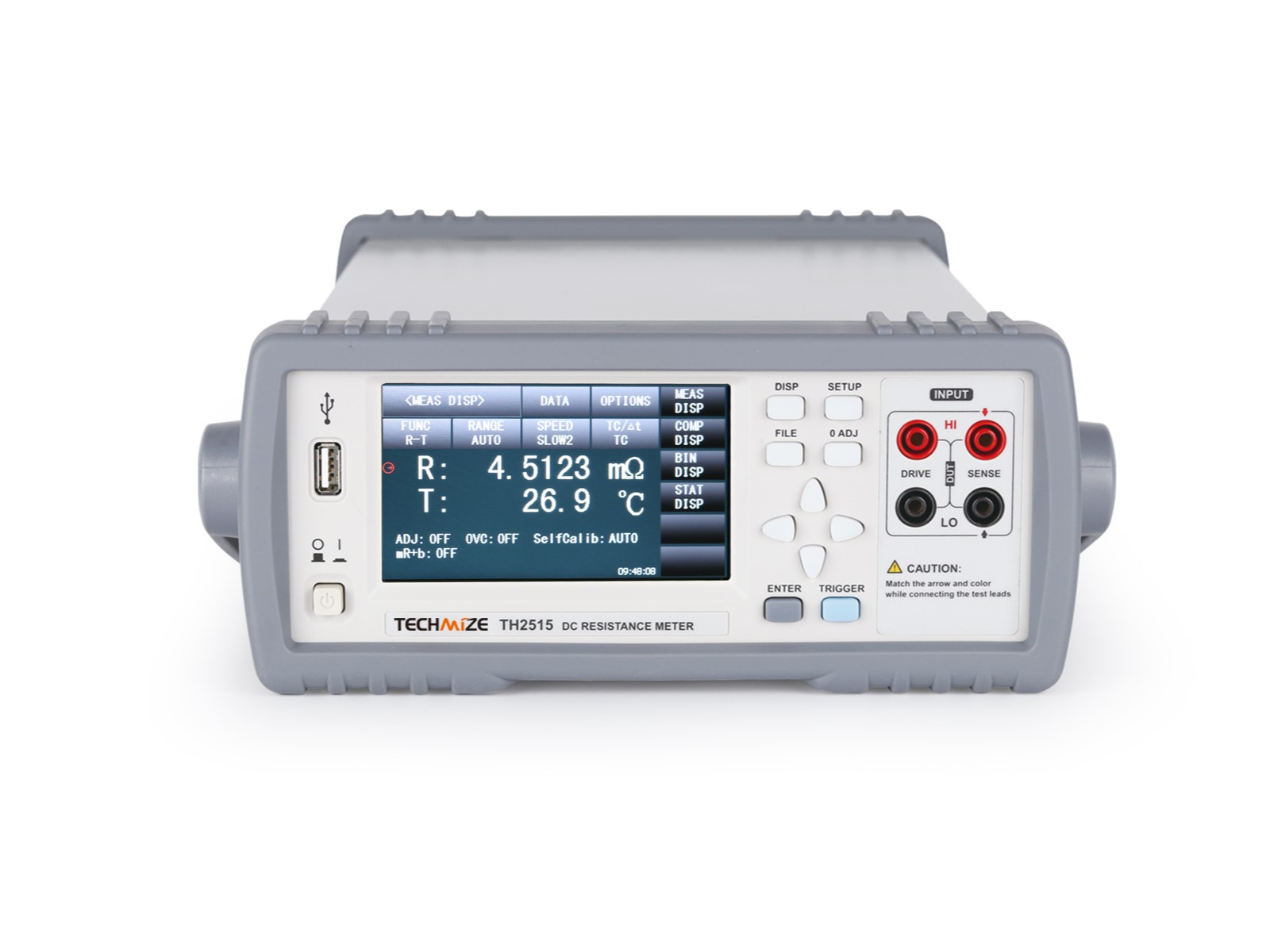

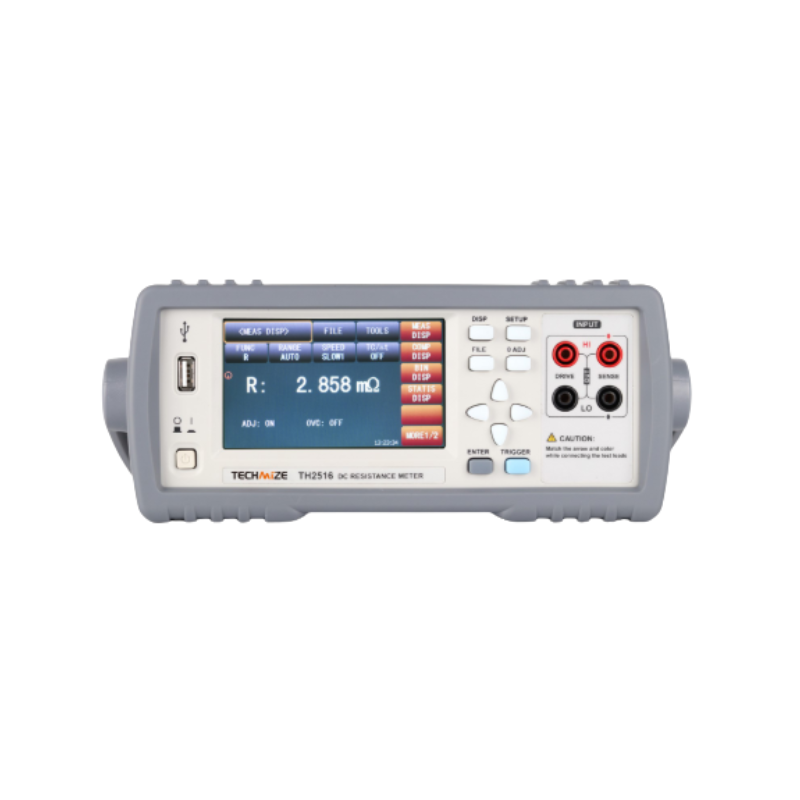

TECHMIZE TH2515 直流抵抗計 0.1μΩ～110MΩ
■製品仕様： 確度: 0.01%、 範囲: 0.1uΩ-110MΩ、 5½桁、 4.3インチ・タッチスクリーン、 低電圧測定、 温度測定
- 型番
- TH2515
- メーカー
- TECHMIZE
- シリーズ
- TH2515シリーズ
- カテゴリ
- 直流抵抗計
特長
- 最高確度0.01%
- 範囲0.1μΩ-110MΩ
- 5½桁
- 4.3インチ・タッチスクリーン
- 低電圧測定
- 温度測定
製品概要
特徴
■ 最大精度：0.01%
■ 温度精度：0.1℃
■ 最小分解能：0.1µΩ（抵抗）
■ 低抵抗テストモードはDUTを効果的に保護
■ R、LPR、Tの多重測定組み合わせ
■ 24ビット、4.3インチ4線式タッチLCDスクリーン
■ LCD解像度：480×272
■ 温度補償（TC）
■ 温度変換（Δt）
■ 最大サンプリングレート：100サンプル/秒
■ オフセット電圧補償（OVC）
■ 顧客による自己補正（0 ADJ）
■ 10ビンの比較結果を同時に出力（OVER、PASS、BEEP）
■ 統計機能：CpK、Cp
■ 30グループのパラメータファイルを保存・読み込み可能
■ スクリーン情報をUディスクに保存可能
■ データ保存機能により測定結果の保存が容易
■ USB HOST経由で操作ソフトウェアを自動更新
■ 操作言語：日本語・英語
■ テスト状態エラーのインテリジェント検出
■ 柔軟で便利なファイル操作システム
■ ハンドラーインターフェースによりオンライン操作を実現

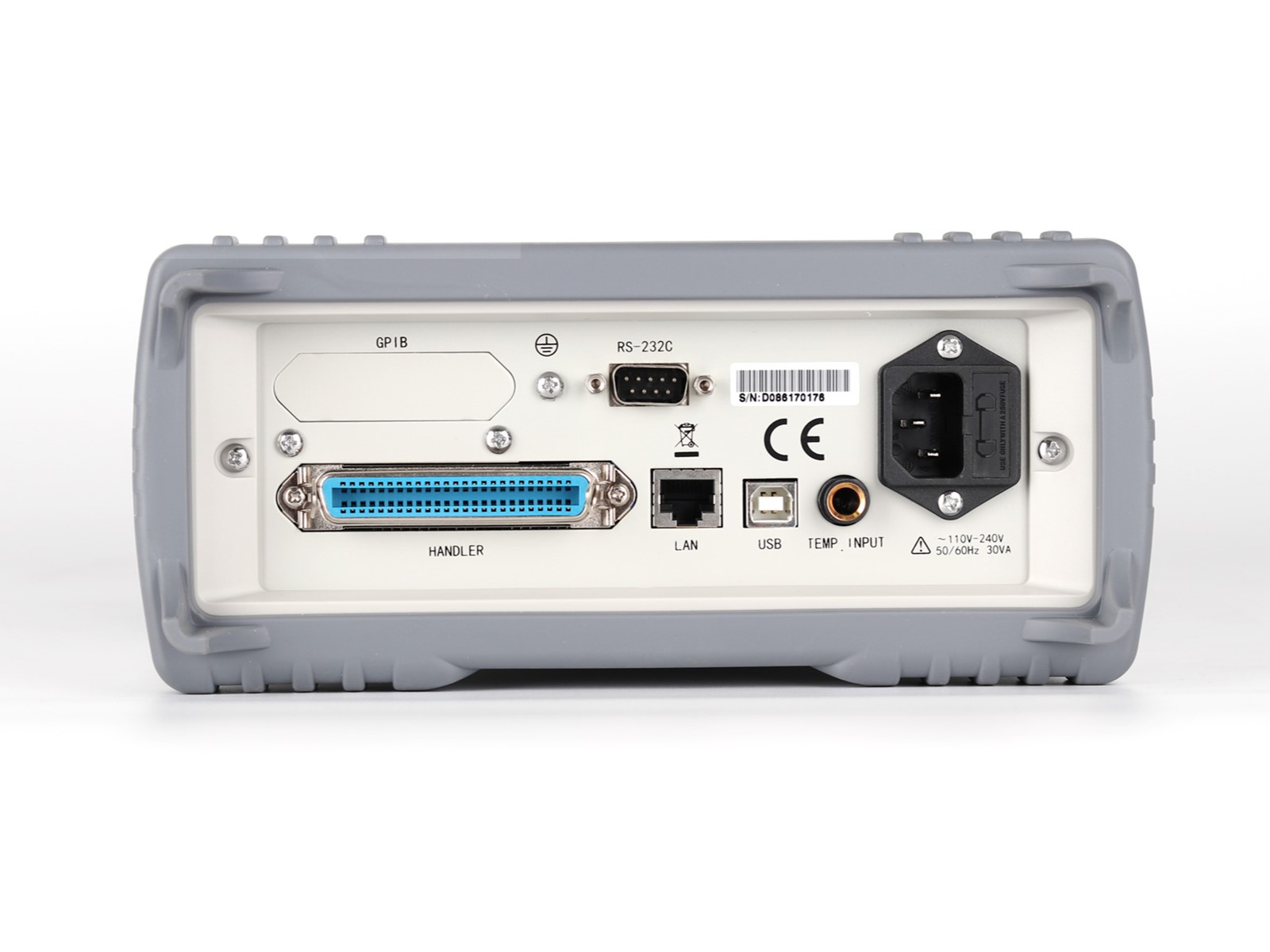

■ RS232、USB HOST、USB Device、LANなどのインターフェースを標準装備し、GPIBはオプション
■ LXI C標準仕様に準拠
簡単な説明
■ インピーダンステストの豊富な経験と広範な市場調査に基づき、Tonghuiは新しいタッチスクリーンメーター「TH2515 DC抵抗メーター」を発売しました。TH2515は、エレガントな外観、簡単な操作、優れた性能を備え、市場で最も先進的な製品に匹敵します。
TH2515は32ビットCPUと高密度SMD技術を採用し、24ビット、4.3インチのタッチLCDスクリーンが目に優しく操作も簡単です。DUTの熱電効果による接触影響が除去されます。最大0.01%の精度と最小0.1µΩの分解能により、リレー接点抵抗、相互接続抵抗、導体抵抗、PCB抵抗、溶接ホール抵抗のテストでリーディングポジションを確保します。温度補償と変換機能により、環境温度の影響を受けずにテストできます。オフセット電圧補償により、DUTの起電力と接触電位差が効果的に除去されます。超高速テスト速度と10の比較結果信号出力により、ハンドラーインターフェースを介して生産ラインの自動化が大幅に向上します。
オプションのGPIBインターフェースと標準のRS232C、USB HOST、USB Device、LANインターフェースを提供することで、TH2515はPCとのデータ通信が可能で、リモートコントロールを実現します。
仕様
Model | TH2515 | ||||||
Display | |||||||
Display | 24-bit, 400 X 272 and touch TFT LCD screen | ||||||
Reading Digits | 5 ½ digits | ||||||
Resistance Measurement | |||||||
Measurement Range | 0.1μΩ --110MΩ | ||||||
Resistance Range | Current | Resolution | *Accuracy | ||||
20 mΩ | 1A | 0.1μΩ | 2500+10 | ||||
200mΩ | 1μΩ | 2500+10 | |||||
200mΩ | 100mA | 1μΩ | 3500+10 | ||||
2Ω | 100mA | 10μΩ | 350+10 | ||||
Model | TH2515 | ||||||
20Ω | 10mA | 100μΩ | 250+10 | ||||
200Ω | 1mΩ | 100+10 | |||||
2kΩ | 1mA | 10mΩ | 100+10 | ||||
20kΩ | 100μA | 100mΩ | 100+5 | ||||
100/200kΩ | 1Ω | 100+30 | |||||
1/2MΩ | 10μA | 10Ω | 200+10 | ||||
10MΩ | 1μA | 100Ω | 1000+60 | ||||
100MΩ | 100nA | 1kΩ | 8000+600 | ||||
Measurement Function | |||||||
Resistance Measurement Time | FAST: 7ms; MED: 22ms; SLOW1: 102ms; SLOW2: 402ms Above data is correct when DISPLAY is OFF. When DISPLY is ON, 20ms should be added. | ||||||
Temperature Measurement Time | 100 ± 10ms | ||||||
Test Terminal | 4-terminal | ||||||
Average Setup | |||||||
Zero Clearing | |||||||
Range Switch | AUTO and Manual | ||||||
Trigger Mode | Internal, Manual, External, BUS | ||||||
Power Frequency Selection | √ (avoid the interference of the power noise) | ||||||
Setting Data Storage | 30 groups | ||||||
Low Voltage Measurement | Open voltage≤ 60mVEffective range: 2Ω, 20Ω, 200Ω, 2kΩ | ||||||
Thermal Electromotive Force Elimination | √ | ||||||
Statistics Function | AVG, MAX, MIN, OSD(Overall standard deviation) | ||||||
Measurement Error Detection | √ (Detect the measurement cable has been connected correctly or not.) | ||||||
Multipole Connector | √(Noise abatement function of high-resistance is optional) | ||||||
Beep State | Comparator, Bin compare, Button | ||||||
Key Lock | √ | ||||||
Temperature Measurement | |||||||
Temperature Measurement1 | -10.0℃--99.9℃ Sensor：PT500 | ||||||
Temperature Measurement2 | Analog input：0V--2V Display：-99.9℃ -- 999.9℃ | ||||||
Temperature Compensation | (Convert the resistance measurement value to that one measured under preset temperature) | ||||||
Temperature | (Temperature rising is gained from resistance test values before and after warming) | ||||||
Compare Judge | |||||||
Comparator | Signal Output | HI/IN/LO | |||||
Beep | Beep mode：OFF，IN，HI/LO | ||||||
Limit Setup Mode | Absolute value high/low limit | ||||||
Sorting | 10 bins, absolute value/ percentage | ||||||
External Trigger Delay Time | AUTO: dependent on range, low voltage mode ON/OFF | ||||||
External Input Trigger | Rising/Falling edge | ||||||
Interface | |||||||
Interface | USB DEVICE、USB HOST、RS232C、HANDLER、GPIB（OPTION） | ||||||
General Specification | |||||||
Working Condition | Temperature:0℃ - 40℃，Humidity:≤ 80%RH | ||||||
Storage Condition | Temperature:-10℃-50℃,Humidity: ≤90%RH | ||||||
Accuracy Guarantee Condition | Temperature:18℃ - 28℃，Humidity:≤ 80%RH | ||||||
Power | Voltage | 99V—242V | |||||
Frequency | 47.5Hz—63Hz | ||||||
Consumption | 30 VA | ||||||
Dimension | 215mm×87mm×335mm（net size） | ||||||
Weight | Approx. 3.6kg | ||||||
Accessary
Standard | ||||||
Accessories name | Model | |||||
Four-terminal test cable | TH26050S |  | ||||
Optional | ||||||
Accessories name | Model | |||||
Low resistance probe fixture | TH26065 |  | ||||
豊富なインピーダンステストの経験と広範な市場調査に基づいて、トンフイは新しいタッチスクリーンメーター、TH2515 DC抵抗計を発表しました。TH2515は、優雅な外観、簡単な操作、優れた性能を備えており、市場で最も高度な製品に匹敵しています。
TH2515は32ビットCPUと高密度SMDテクノロジーを採用しています。24ビット、4.3インチのタッチLCDスクリーンは、視力に優しく操作の便益をもたらします。測定対象への熱電効果の影響を排除することができます。最大0.01％の精度と最小0.1 µΩの分解能は、リレー接点抵抗、接続抵抗、導体抵抗、PCB抵抗、溶接孔抵抗のテストにおいてトップクラスの性能を提供します。温度補償と変換機能により、環境温度の影響からテストを解放します。オフセット電圧補償により、測定対象物の起電力と接触電位差を効果的に排除します。ハンドラーインターフェースを通じて10の比較結果の信号出力を実現することにより、生産ライン上での自動化が大幅に向上します。
オプションのGPIBインターフェース1つと標準のRS232C、USB HOST、USB Device、LANの4つのインターフェースを提供することで、TH2515はPCとのデータ通信を可能にし、さらなるリモートコントロールを実現します。
規格表
| ディスプレイ | 24ビット、400×272 タッチ式TFT液晶 |
|---|---|
| インターフェース | USB DEVICE、USB HOST、RS232C、HANDLER、GPIB（OPTION） |
| 寸法 | 215mm×87mm×335mm（net size） 235mm×105mm×360mm（with foam sheath） |
| 重量 | Approx. 3.6kg |
| トリガ・モード | 内部、マニュアル、外部、BUS |
| 消費電力 | 30 VA |
| 温度 | （温度上昇は加熱前後の抵抗測定値から求めます） |
| 測定レンジ | |
| 20 mΩ | |
| 電流 | 1A |
| 分解能 | 0.1μΩ |
| *確度 ±(ppm of Rd + ppm of Fs) | 2500+10 |
| 200mΩ | |
| 1A | |
| 電流 | 1A |
| 分解能 | 1μΩ |
| *確度 ±(ppm of Rd + ppm of Fs) | 2500+10 |
| 100mA | |
| 電流 | 100mA |
| 分解能 | 1μΩ |
| *確度 ±(ppm of Rd + ppm of Fs) | 3500+10 |
| 2Ω | |
| 電流 | 100mA |
| 分解能 | 10μΩ |
| *確度 ±(ppm of Rd + ppm of Fs) | 350+10 |
| 20Ω | |
| 電流 | 10mA |
| 分解能 | 100μΩ |
| *確度 ±(ppm of Rd + ppm of Fs) | 250+10 |
| 200Ω | |
| 電流 | 10mA |
| 分解能 | 1mΩ |
| *確度 ±(ppm of Rd + ppm of Fs) | 100+10 |
| 2kΩ | |
| 電流 | 1mA |
| 分解能 | 10mΩ |
| *確度 ±(ppm of Rd + ppm of Fs) | 100+10 |
| 20kΩ | |
| 電流 | 100μA |
| 分解能 | 100mΩ |
| *確度 ±(ppm of Rd + ppm of Fs) | 100+5 |
| 100/200kΩ | |
| 電流 | 100μA |
| 分解能 | 1Ω |
| *確度 ±(ppm of Rd + ppm of Fs) | 100+30 |
| 1/2MΩ | |
| 電流 | 10μA |
| 分解能 | 10Ω |
| *確度 ±(ppm of Rd + ppm of Fs) | 200+10 |
| 10MΩ | |
| 電流 | 1μA |
| 分解能 | 100Ω |
| *確度 ±(ppm of Rd + ppm of Fs) | 1000+60 |
| 100MΩ | |
| 電流 | 100nA |
| 分解能 | 1kΩ |
| *確度 ±(ppm of Rd + ppm of Fs) | 8000+600 |
| 測定範囲 | 0.1μΩ –110MΩ |
| コンパレーター | |
| Signal Output | HI/IN/LO |
| Beep | Beep mode：OFF，IN，HI/LO |
| Limit Setup Mode | Absolute value high/low limit Percentage high/low limit +nominal value |
| 温度補償 | （抵抗測定値を、設定温度で測定した場合の値に換算します） |
| 電源 | |
| 電圧 | 99V—242V |
| 周波数 | 47.5Hz—63Hz |
| 保存温湿度 | |
| Temperature | -10℃-50℃ |
| Humidity | ≤90%RH |
| 動作温湿度 | |
| Temperature | 0℃ – 40℃ |
| Humidity | ≤ 80%RH |
| 測定機能 | |
| 抵抗測定時間 | |
| FAST | 7ms |
| MED | 22ms |
| SLOW1 | 102ms |
| SLOW2 | 402ms |
| 温度測定時間 | 100 ± 10ms |
| 測定端子 | 4-terminal |
| レンジ切り替え | AUTO and Manual |
| 電源周波数選択 | ○（電源ノイズの干渉を回避） |
| 設定データ保存 | 30 groups |
| 低電圧測定 | 開放電圧≤60mV。有効レンジ：2Ω、20Ω、200Ω、2kΩ |
| 熱起電力除去 | あり |
| 統計機能 | AVG, MAX, MIN, OSD(Overall standard deviation) SSD(Sample standard deviation) Process capacity index (Cp, CpK) |
| 測定エラー検出 | ○（測定ケーブルの接続状態を検出） |
| 多極コネクタ | ○（高抵抗のノイズ低減機能はオプション） |
| ビープ音 | コンパレータ、ビン判定、ボタン操作 |
| キーロック | あり |
| ディスプレイ | |
| 読み取り分解能 | 5 ½ digits |
| 温度測定 | |
| 温度測定1 | -10.0℃–99.9℃ Sensor：PT500 |
| 温度測定2 | |
| Analog input | 0V–2V |
| Display | -99.9℃ — 999.9℃ |
| 一般仕様 | |
| 確度保証温湿度 | |
| Temperature | 18℃ – 28℃ |
| Humidity | ≤ 80%RH |
| コンパレーター判定 | |
| ソート | 10ビン、絶対値／百分率 |
| 外部トリガ遅延時間 | |
| AUTO | dependent on range, low voltage mode ON/OFF OVC (offset voltage compensation) ON/OFF |
| MANUAL | 0.000–9.999s |
| 外部トリガ入力 | Rising/Falling edge |
付属品・オプション
標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
名称 | モデル | |||||
4端子テスト・ケーブル | TH26050S | | ||||
オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
名称 | 型名 | |||||
低抵抗プローブ | TH26065 | | ||||
