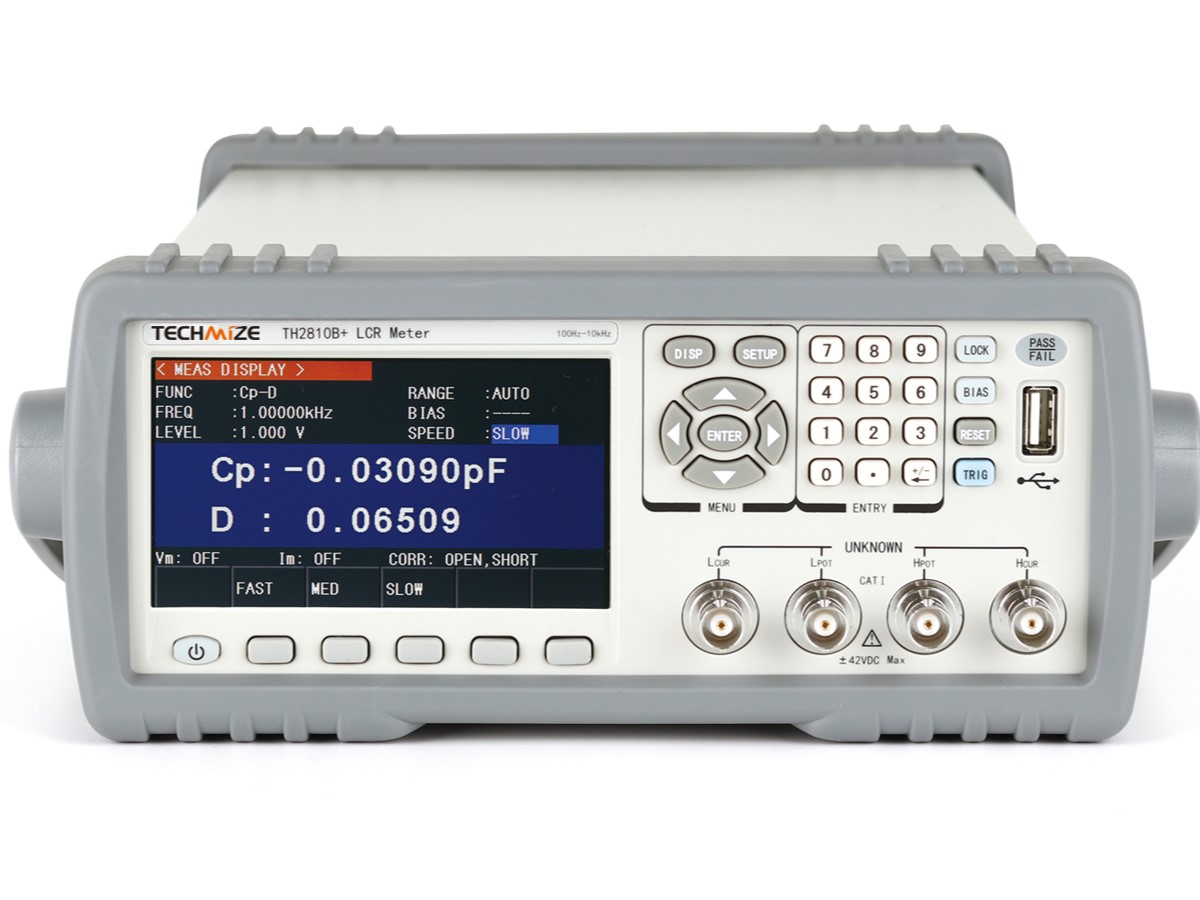

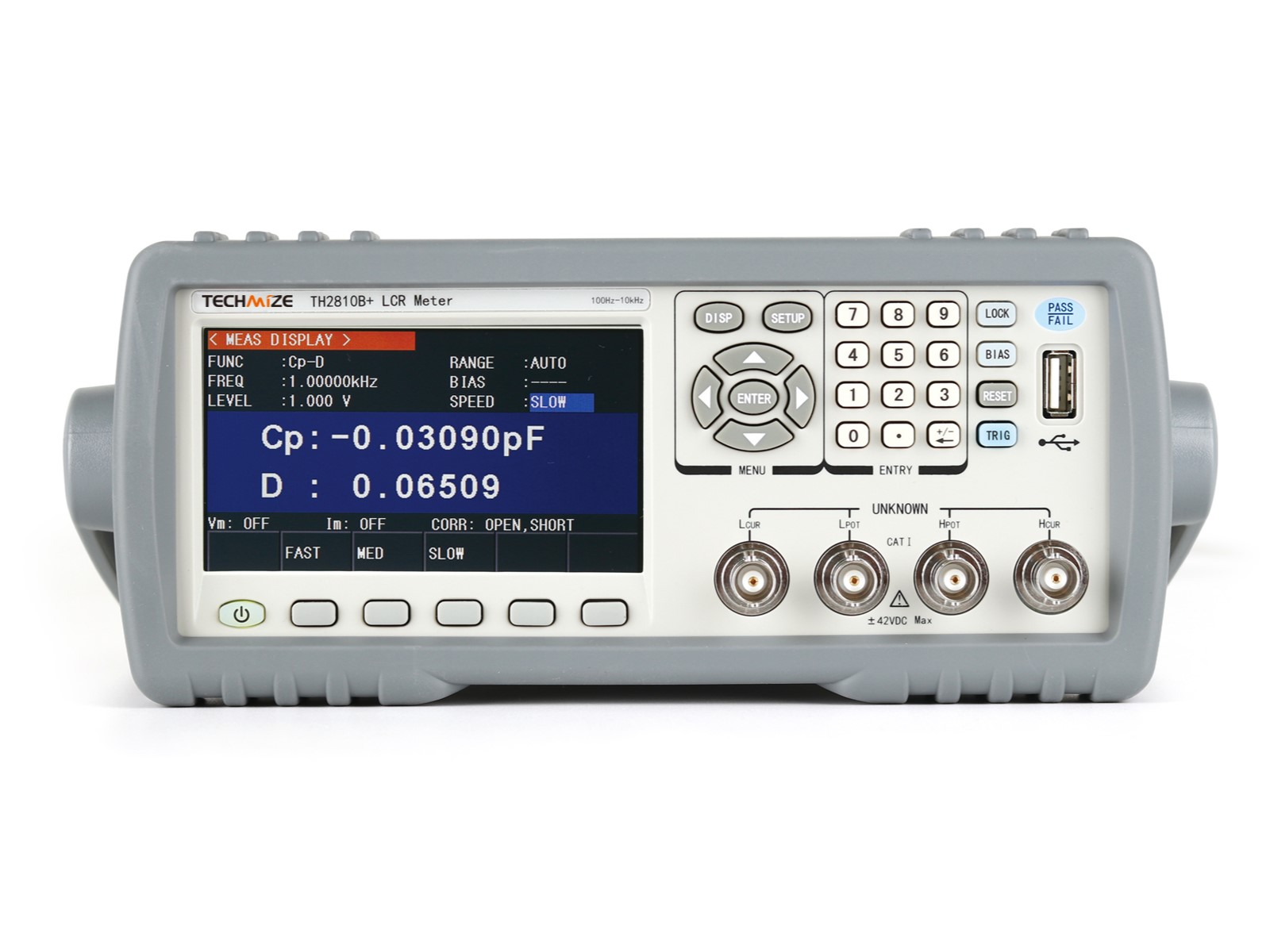

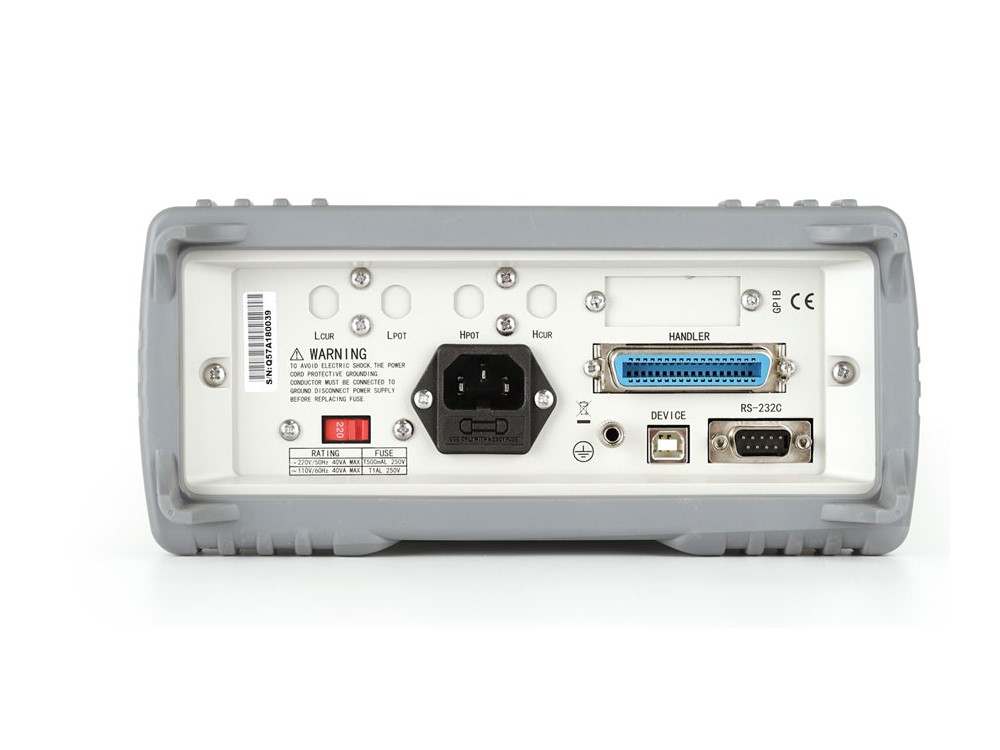

TECHMIZE TH2810B+ LCRメーター 100Hz～10kHz
■製品仕様： 確度: 0.1%、 テスト周波数: 100Hz, 120Hz, 1kHz, 10kHz、 4.3インチLCD、 ソーティング、 リスト・スイープ
- 型番
- TH2810B+
- メーカー
- TECHMIZE
- カテゴリ
- LCRメーター
特長
- 確度0.1%
- テスト周波数100Hz, 120Hz, 1kHz, 10kHz
- 4.3インチLCD
- ソーティング
- リスト・スイープ
製品概要
特徴
■ 100Hz、120Hz、1kHz、10kHzの4つの代表的なテスト周波数
■ 4.3インチTFT液晶ディスプレイ、中国語と英語の操作インターフェースが選択可能
■ 6桁の読み取り分解能
■ 最大テスト速度：12.5ms、低周波・高速：TX4+3msに対応
■ 10ビンソーティングで、テストソーティングがより完璧
■ LCRZ機器の設定ファイル100セット、10回の測定
■ ソフトパワースイッチ
■ 110V/220Vの2つの電源電圧に対応
■ 10ポイントリストスイープで、多周波テストソーティングをサポート
■ 超低信号源出力オフセット（<100µV）、大きなインダクタ、コモンモードチョークインダクタテストのニーズに対応
■ 強力な衝撃保護
■ 電源投入時の状態ロックボタン
■ 空フィクスチャ判定
■ データログ機能
■ スクリーンキャプチャ機能
■ インターフェース機能、タイミング、トリガー遅延などがより充実
用途
■ 受動部品：
コンデンサ、インダクタ、コア、抵抗、圧電デバイス、トランス、チップ部品、ネットワーク部品のインピーダンスパラメータの評価
■ その他の部品：
プリント回路基板、リレー、スイッチ、ケーブル、バッテリーなどのインピーダンス評価
仕様
Model | TH2810B+ |
Basic Accuracy | 0.1% |
Test Frequency | 100Hz, 120Hz, 1kHz, 10kHz |
Test Parameters | L, C, R, |Z|, D, Q, X, θd, θr, Vm, Im, △% |
V/I Monitor | Yes |
AC Test Signal Level | 0.1Vrms, 0.3Vrms, 1Vrms |
Signal Source Internal Resistance | 10Ω, 100Ω |
Test Terminal Configuration | 5-terminal |
Test Speed(ms/time) | Fast: 19ms; Medium: 83ms; Slow: 333msF≤120Hz Fast: 4XT+3ms |
Zero Clearing | Open, Short, Load |
List Sweep | 10-point list sweep; Each scan point can be individually sorted, support multi-frequency combined test sorting; Scanning test for frequency and AC voltage |
EquivalentCircuit | Series, Parallel |
Range Mode | AUTO, HOLD |
Trigger Mode | Internal, External, Manual, Bus |
Average Times | 1-255 |
Arithmetical Operation | Direct reading, △ABS, △% |
Delay | Trigger delay, step delay: 0—60.000s, 1ms step |
General Function | Series, parallel equivalent mode, calibration: open circuit, short circuit, range selection: automatic, manual, trigger mode: INT, MAN,EXT, BUS, keyboard lock function |
Comparator | 10 bins sorting,BIN1-BIN9, NG, AUX; Bin count function PASS, FALL front panel LED display |
Nonvolatile Storage | 100 sets of LCRZ instrument setting files, 10 test results |
External USB Storage | Instrument setting file, CSV data file |
Accessary
Standard | ||||||
Accessories name | Model | |||||
Fixture | TH26048A |  | ||||
Short circuit | TH26010 |  | ||||
Kelvin test lead with box four-terminal insulation and lock | TH26011CS |  | ||||
Optional | ||||||
Accessories name | Model | |||||
Box patch test cable | TH26029B |  | ||||
パッシブコンポーネント：
コンデンサ、インダクタ、コア、抵抗器、圧電デバイス、トランスフォーマ、チップコンポーネント、およびネットワークコンポーネントのインピーダンスパラメータの評価
その他のコンポーネント：
プリント基板、リレー、スイッチ、ケーブル、バッテリなどのインピーダンス評価
規格表
| トリガ・モード | 内部、外部、マニュアル、BUS |
|---|---|
| 演算 | Direct reading, △ABS, △% |
| 基本確度 | 0.1% |
| 測定パラメータ | L, C, R, |Z|, D, Q, X, θd, θr, Vm, Im, △% |
| テスト周波数 | 100Hz, 120Hz, 1kHz, 10kHz |
| 補正機能 | Open, Short, Load |
| アベレージ | 1-255 |
| レンジモード | AUTO, HOLD |
| テスト端子 | 5-terminal |
| 一般機能 | 直列・並列等価回路。補正：オープン/ショート。レンジ：自動/マニュアル。トリガ：INT/MAN/EXT/BUS。キーロック機能 |
| ディレイ | トリガ遅延・ステップ遅延：0〜60.000s（1msステップ） |
| コンパレーター | 10ビン選別（BIN1〜BIN9、NG、AUX）。ビンカウント機能、前面パネルのPASS/FAIL LED表示 |
| リスト掃引 | 10ポイントのリスト掃引。各ポイントを個別に選別でき、複数周波数の組み合わせ選別に対応。周波数・AC電圧の掃引テスト |
| 測定等価回路 | Series, Parallel |
| V/I モニター | あり |
| ACテスト信号レベル | 0.1Vrms, 0.3Vrms, 1Vrms |
| 信号ソース内部抵抗 | 10Ω, 100Ω |
| 内部ストレージ | LCRZ設定ファイル100件、測定結果10件 |
| 外部USBメモリ | 本体設定ファイル、CSVデータファイル |
| 測定時間(ms/time) | |
| Fast | 19ms |
| Medium | 83ms |
| Slow | 333ms |
| F≤120Hz Fast | 4XT+3ms |
付属品・オプション
標準付属アクセサリ | ||||||
|---|---|---|---|---|---|---|
名称 | 型名 | |||||
テスト・フィクスチャ | TH26048A | | ||||
ショート治具 | TH26010 | | ||||
ケルビン・テストリード・テスト・フィクスチャ | TH26011CS | | ||||
オプション・アクセサリ | ||||||
|---|---|---|---|---|---|---|
名称 | 型名 | |||||

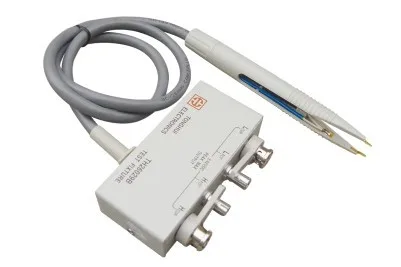

ピンセット型テスト・フィクスチャ | TH26029B | | ||||
