TECHMIZE社 インピーダンス・アナライザ TH2851シリーズ

特徴

■ 周波数：10Hz – 130MHz

■ 高精度：自動バランスブリッジ技術、4端子ペアテスト構成

■ 高い安定性と一貫性

■ 高速：最速テスト速度は5ms

■ 高解像度：10.1インチキャパシティブタッチスクリーン、解像度1280×800

■ 3つのテスト方法：ポイントテスト、リストスキャン、グラフスキャン

■ 1601ポイントのマルチパラメータリストスキャン機能

■ 4パラメータ測定

■ 4チャンネルのグラフィックスキャン機能、各チャンネルで4つの曲線を表示可能、16種類のチャンネルと曲線の分割画面表示モード

■ 強力なソーティング：LCRモードで10段階のソーティング

■ グラフィックスキャンモードでは、各曲線が個別にソートされる

■ 高い互換性：SCPI命令セットをサポートし、KEYSIGHT E4990A、E4980A、E4980AL、HP4284Aに対応

用途

■ 受動部品：

コンデンサ、インダクタ、磁心、抵抗、圧電デバイス、トランス、チップ部品、ネットワーク部品のインピーダンスパラメータ評価と性能分析

■ 半導体部品：

LEDドライバICの寄生パラメータテストと分析、バラクタのC-VDC特性

トランジスタまたはICの寄生パラメータ分析

■ その他の部品：

プリント回路基板、リレー、スイッチ、ケーブル、バッテリーのインピーダンス評価

■ 誘電材料：

プラスチック、セラミックなどの材料の誘電率と損失角評価

■ 磁性材料：

フェライト、アモルファス体およびその他の磁性材料の透磁率と損失角評価

■ 半導体材料：

半導体材料の誘電率、導電率およびC-V特性

■ 液晶セル：

液晶セルの誘電率、弾性率およびC-V特性

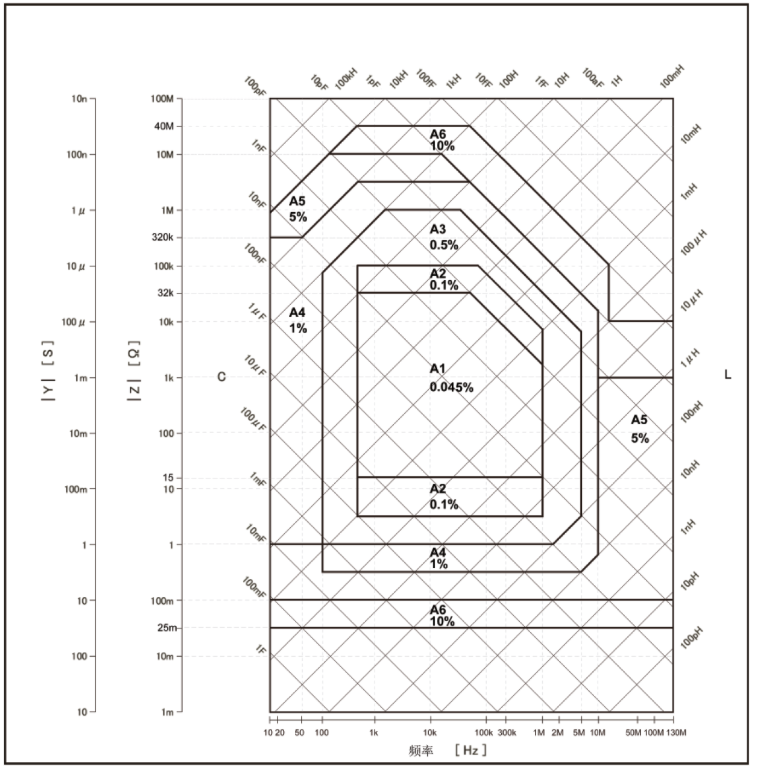

広帯域自動ゼロ調整型自動平衡ブリッジ技術の応用により、10Hz～130MHzの周波数範囲、25mΩ～40MΩのインピーダンス範囲において、理想的な10%の測定精度を実現しています。その中で最高精度は0.08%に達し、これは高周波反射測定方式を採用するインピーダンスアナライザやネットワークアナライザの精度をはるかに上回ります。

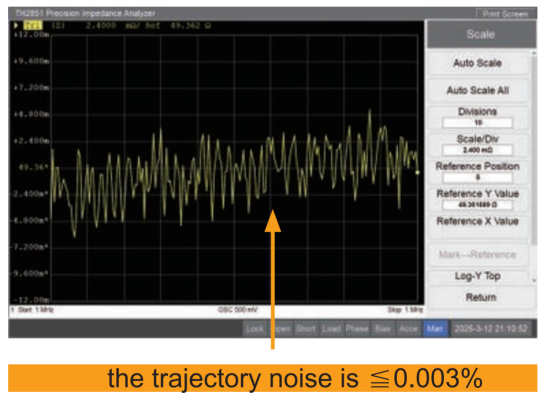

左図は、速度5、テスト周波数1MHzにおいて100Ω抵抗を測定した際の曲線です。図から分かるように、そのトレースノイズは≦0.003%（≦±0.0015Ω）となっています。

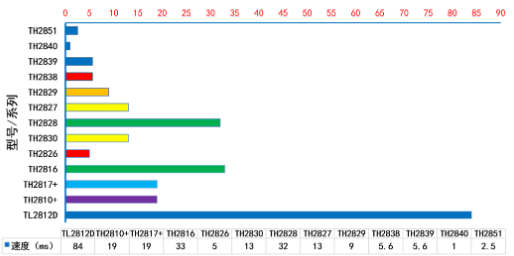

TECHMIZE社LCRデジタルブリッジ最速測定速度比較一覧表

測定速度（ms）

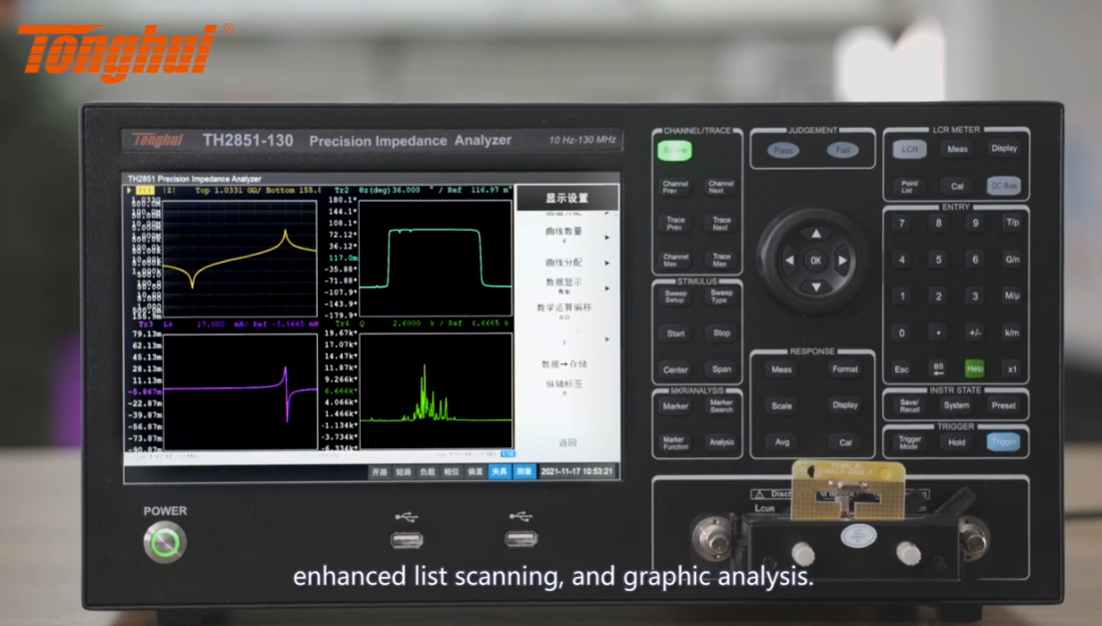

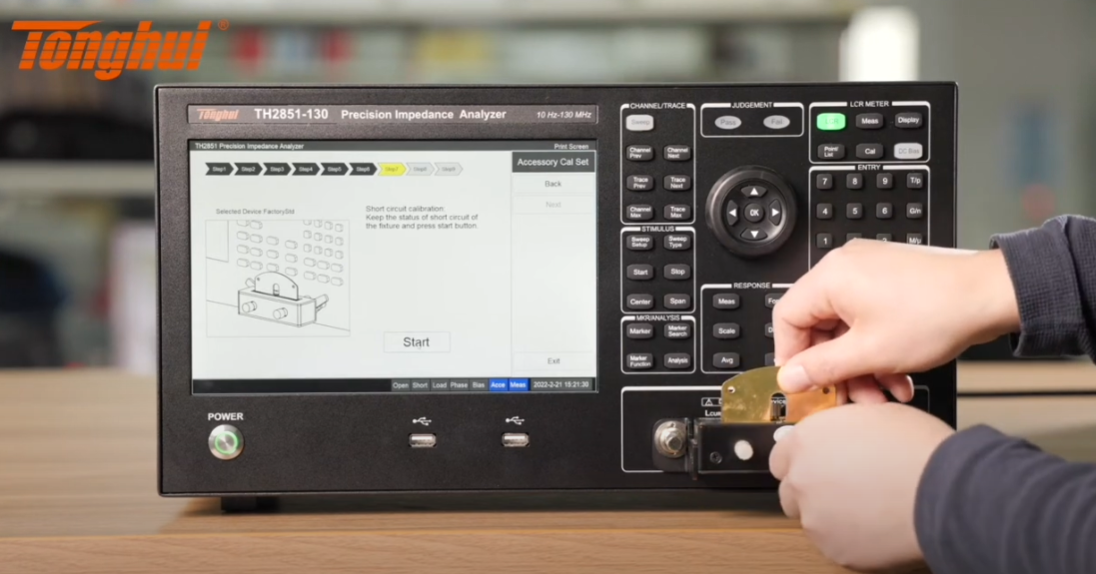

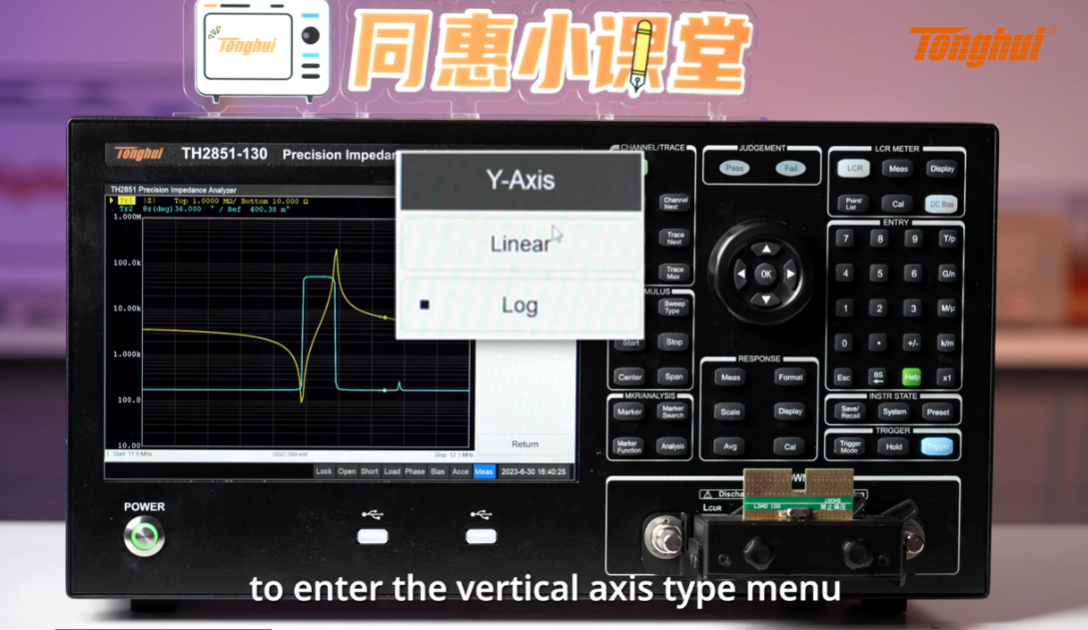

10.1インチタッチスクリーン、1280×800解像度、Windows10システムを搭載し、中国語・英語の操作インターフェースに対応。キーボード、マウス、LAN、VGA/HDMIインターフェースをサポートし、比類なき操作性の利便性を実現します。

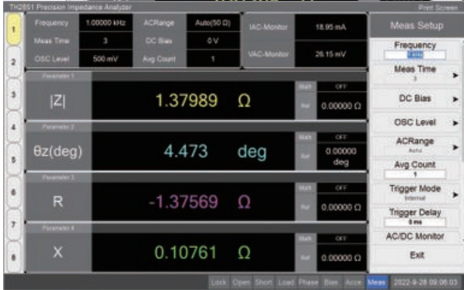

大画面の利点は、すべてのテストパラメータ、分類パラメータ、分類結果、機能選択などを同一画面に配置できることです。それでも決して窮屈や雑然とした印象はなく、同時に4種類の測定パラメータを表示でき、さらにそれらは自由に調整可能です。画面左側のボタンにより、8セットのテストパラメータを素早く選択することができます。

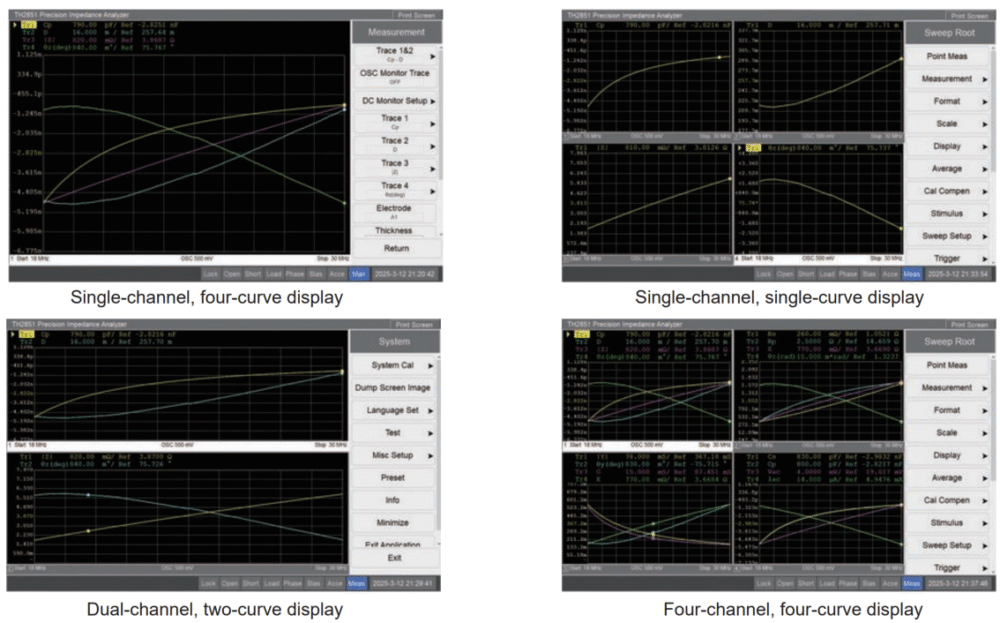

最大で4チャネルを同時に表示でき、各チャネルには最大4本の曲線を表示可能です。チャネルと曲線にはそれぞれ14種類の分割表示方法が用意されています。

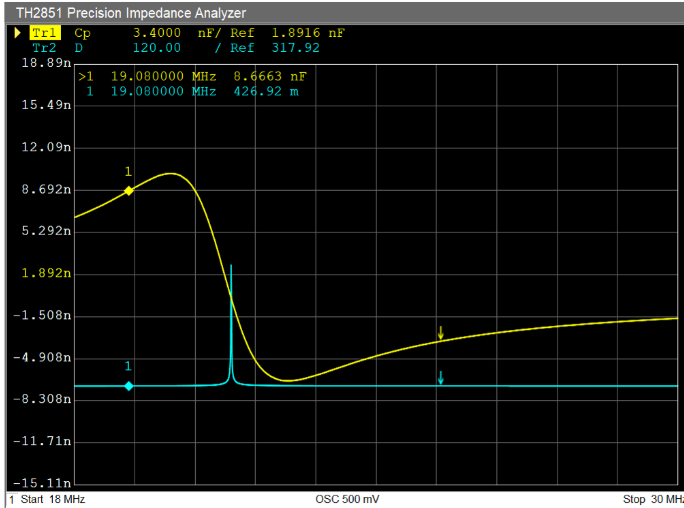

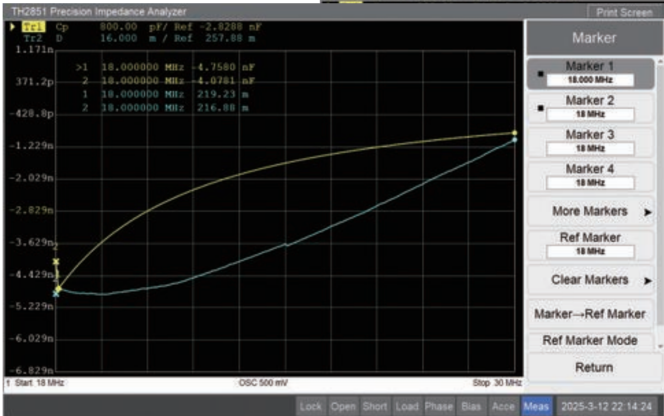

TH2851シリーズ精密インピーダンスアナライザは強力なカーソル解析機能を備えており、カーソルを用いて以下の機能を実現できます：
測定結果の数値を読み取る（絶対値または基準点に対する相対値として）
曲線上の特定の点を検索（カーソル検索）
曲線の測定結果を解析し、統計データを算出
カーソル値を使用してスキャン範囲や縦軸スケールを変更
TH2851では、各曲線上に基準カーソルを含む最大10個のカーソルを表示することができます。
各カーソルには1つの励振値（座標系X軸に対応する数値）と1つの応答値（座標系Y軸に対応する数値）が割り当てられています。

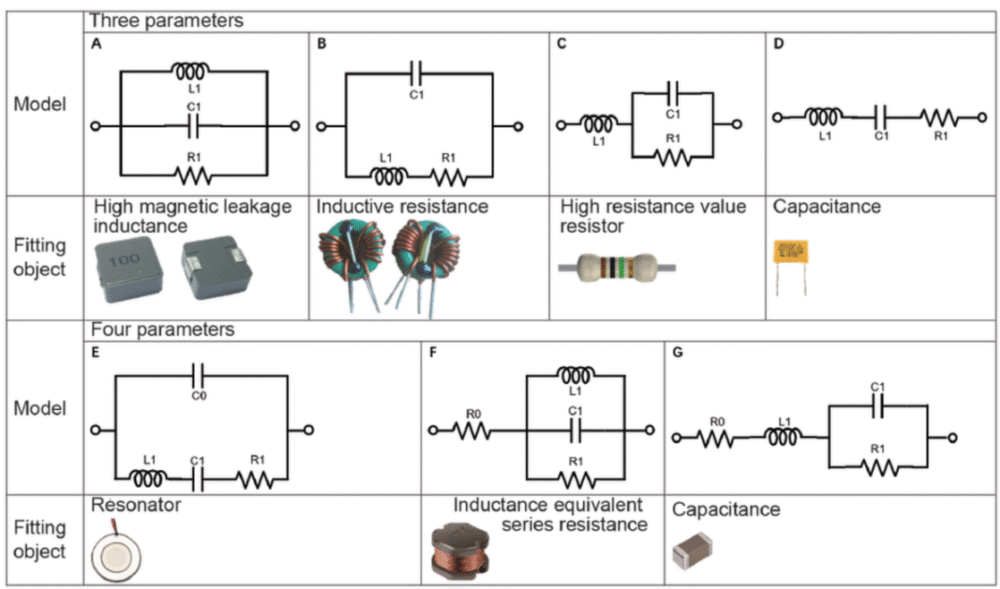

等価回路解析テスト 実際の応用において、さまざまな種類のデバイスは、単純な3パラメータ4種類モデルや4パラメータ3種類モデルのインピーダンス素子として等価化することができます。
等価回路解析テスト機能は、これらのデバイスを等価化するために7種類の基本回路モデルを提供します。シミュレーションによる等価回路パラメータ値から得られるインピーダンス近似曲線を、実際に測定したインピーダンス曲線と比較することができ、さらに入力したパラメータを選択したモデルに基づいてフィッティングすることも可能です。
等価回路モデルはTXT文書として直接出力でき、ユーザーが保存・利用しやすい形式となっています。

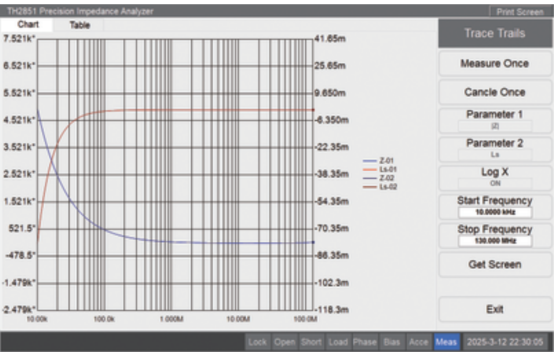

曲線トレース比較は被測定物を連続的に測定し、すべての曲線を同一の座標系上に表示する機能です。
以下の2つの応用があります。
a) 複数の異なる被測定物に対して 異なる測定条件下での曲線トレースを比較し、異なる周波数ポイントを設定して、各曲線のその周波数ポイントでの測定値を算出します。
b) 同一の被測定物に対して 同一条件下での複数回の測定結果の再現性を比較し、異なる周波数ポイントを設定して、各曲線のその周波数ポイントでの測定値を算出します。

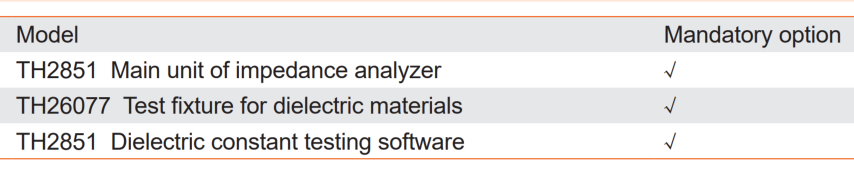

TH2851シリーズ精密インピーダンスアナライザは、誘電体材料の誘電率および誘電損失の解析に対応しており、専用のテストフィクスチャと解析ソフトウェアを別途購入する必要があります。

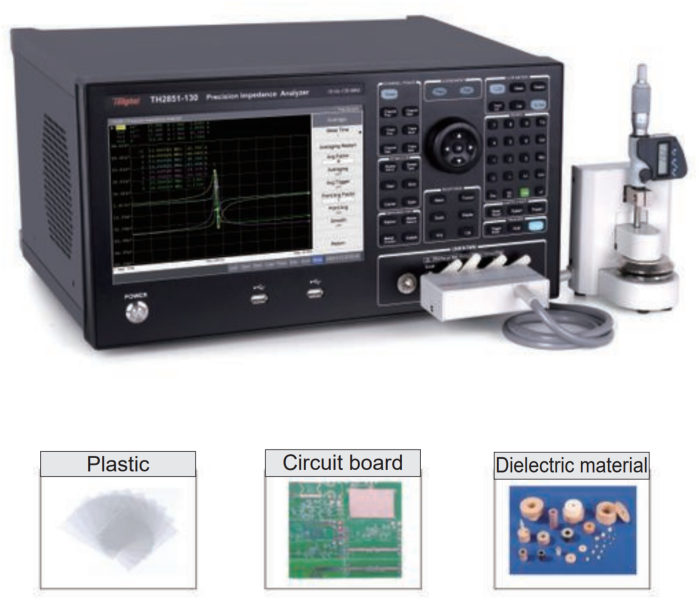

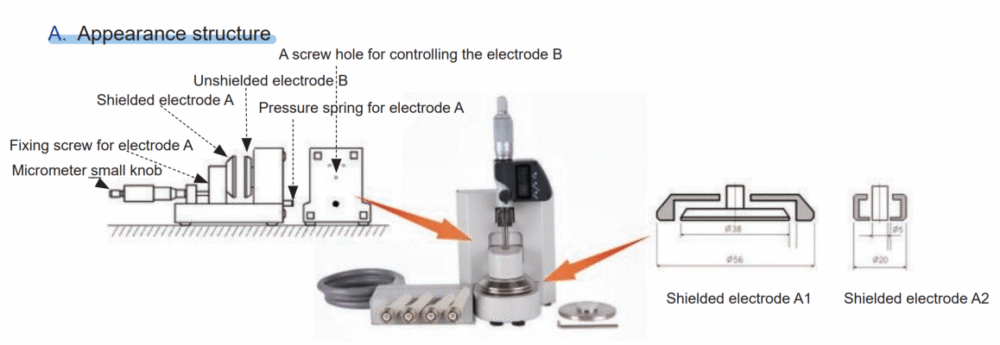

TH26077誘電体材料テストフィクスチャは、TH2851上で正確な誘電率および誘電損失を測定するために設計されたフィクスチャです。平行平板法を用いて固体材料の誘電率を測定することで、寄生成分の容量を排除します。

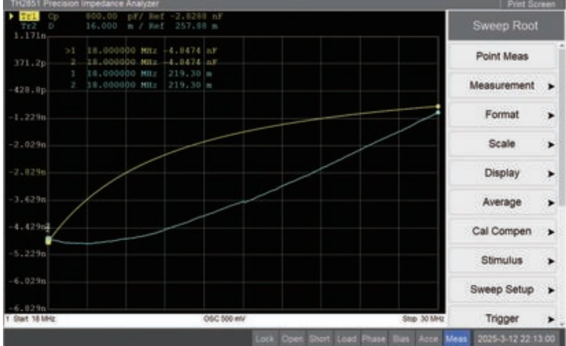

本ソフトウェアはオプションであり、有効化後はTH2851の画面上で対応するパラメータを直接選択できます。単一測定、リストスキャン、曲線スキャンが可能で、下図は曲線スキャン画面の例です。
TH2690シリーズは、リアルタイム自動スケーリング機能付きのヒストグラム表示を搭載しており、測定後のデータ処理を必要とせず、迅速に測定設定をデバッグできます。ヒストグラムは測定データの下に表示され、累積データをリアルタイムの測定データと比較するのに便利です。

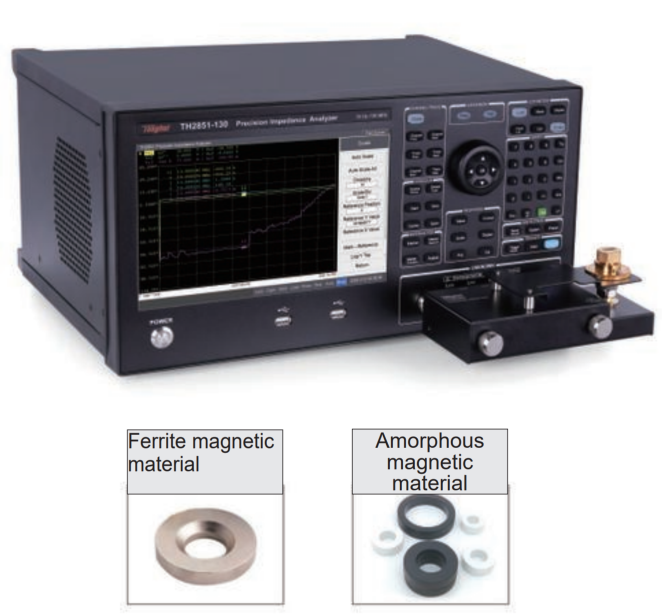

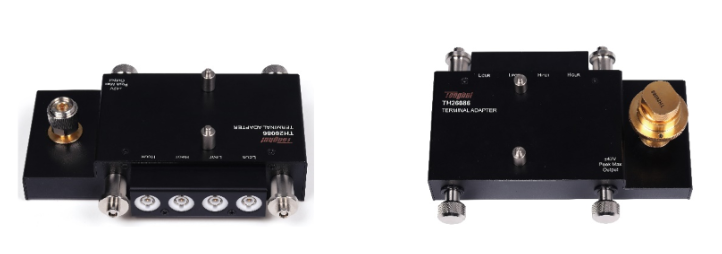

4端子対をN型7mmベースに変換するために使用され、TH26088透磁率テストフィクスチャなどの他のテストフィクスチャに対応します。

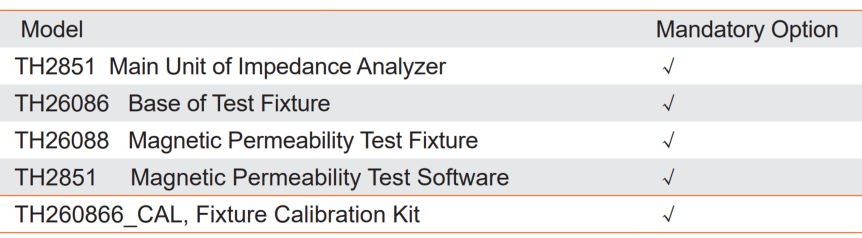

TH26086は必須オプションであり、未購入の場合、TH26088は正しく測定を行うことができません。









































透磁率解析ソフトウェアを有効化すると、単一測定、リストスキャン、曲線スキャンにおいて透磁率パラメータを直接選択でき、測定結果を画面上にそのまま表示することができます。
