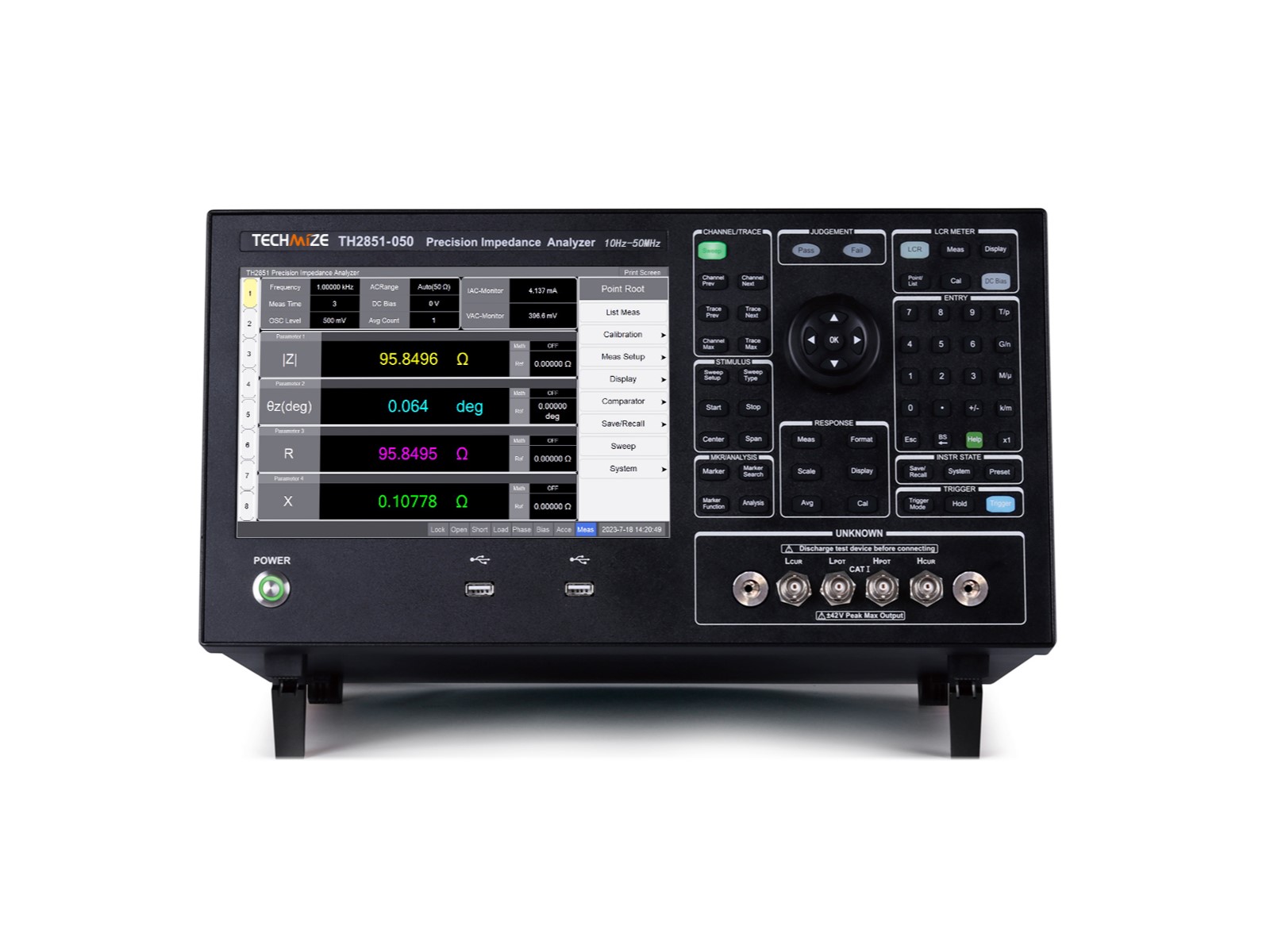

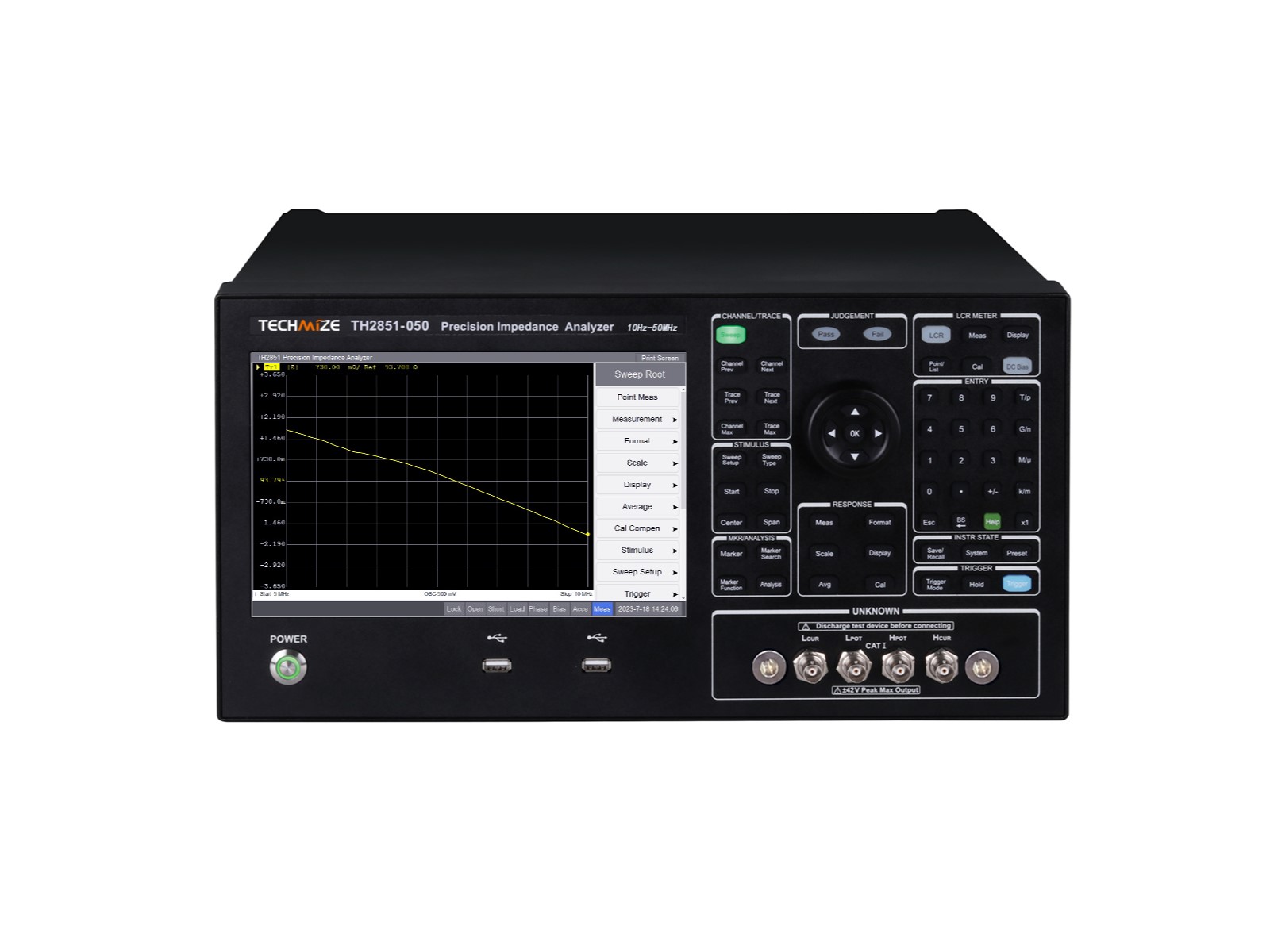

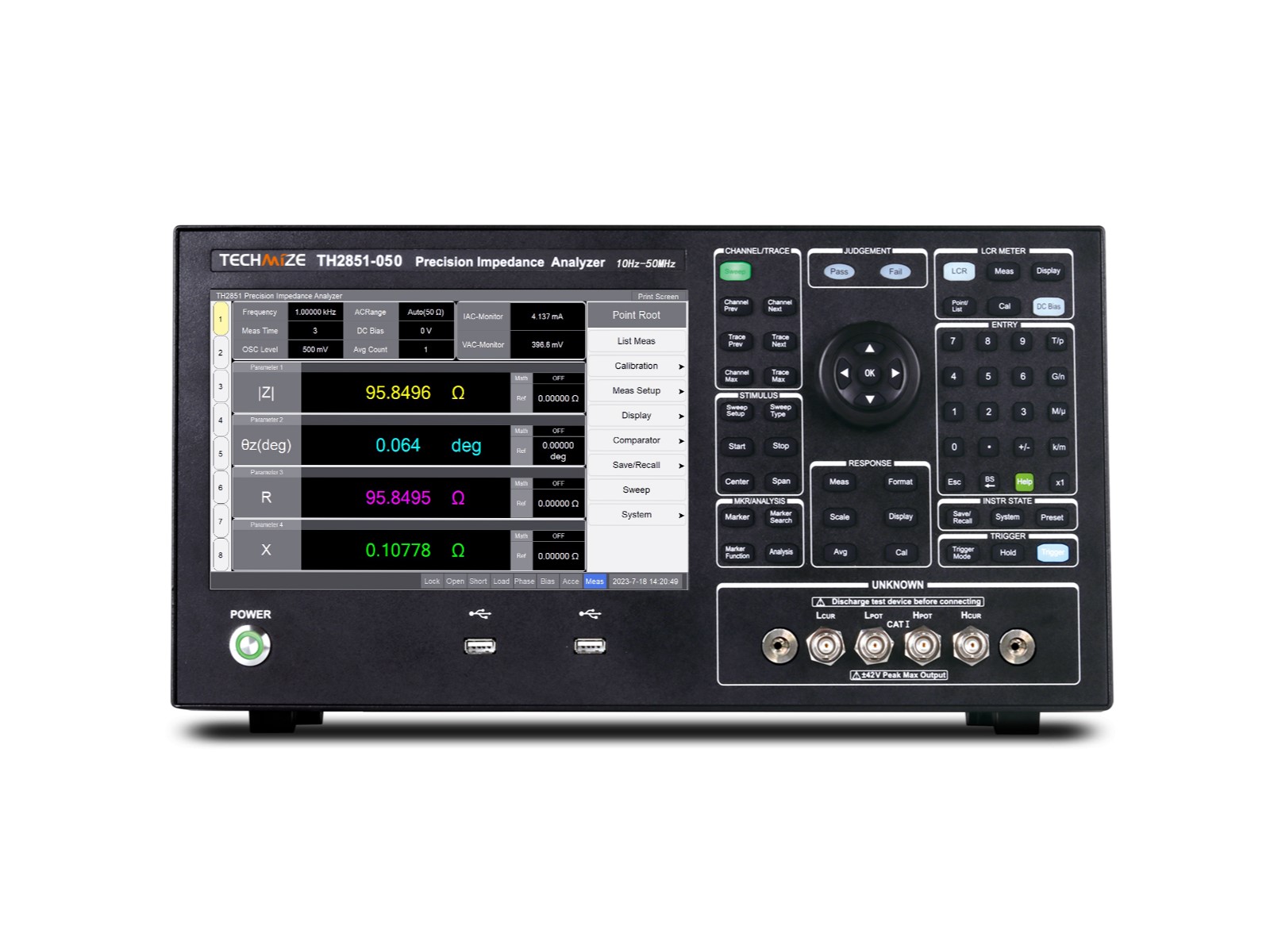

インピーダンス・アナライザ TECHMIZE 型式：TH2851-050【10Hz-50MHz】

特徴

■ 周波数：10Hz – 50MHz

■ 高精度：自動バランスブリッジ技術、4端子ペアテスト構成

■ 高い安定性と一貫性

■ 高速：最速テスト速度は5ms

■ 高解像度：10.1インチキャパシティブタッチスクリーン、解像度1280×800

■ 3つのテスト方法：ポイントテスト、リストスキャン、グラフスキャン

■ 1601ポイントのマルチパラメータリストスキャン機能

■ 4パラメータ測定

■ 4チャンネルのグラフィックスキャン機能、各チャンネルで4つの曲線を表示可能、16種類のチャンネルと曲線の分割画面表示モード

■ 強力なソーティング：LCRモードで10段階のソーティング

■ グラフィックスキャンモードでは、各曲線が個別にソートされる

■ 高い互換性：SCPI命令セットをサポートし、KEYSIGHT E4990A、E4980A、E4980AL、HP4284Aに対応

用途

■ 受動部品：

コンデンサ、インダクタ、磁心、抵抗、圧電デバイス、トランス、チップ部品、ネットワーク部品のインピーダンスパラメータ評価と性能分析

■ 半導体部品：

LEDドライバICの寄生パラメータテストと分析、バラクタのC-VDC特性

トランジスタまたはICの寄生パラメータ分析

■ その他の部品：

プリント回路基板、リレー、スイッチ、ケーブル、バッテリーのインピーダンス評価

■ 誘電材料：

プラスチック、セラミックなどの材料の誘電率と損失角評価

■ 磁性材料：

フェライト、アモルファス体およびその他の磁性材料の透磁率と損失角評価

■ 半導体材料：

半導体材料の誘電率、導電率およびC-V特性

■ 液晶セル：

液晶セルの誘電率、弾性率およびC-V特性

Specifications

Model		TH2851-015	TH2851-030	TH2851-050	TH2851-080	TH2851-130
Test Frequency		10Hz-15MHz	10Hz-30MHz	10Hz-50MHz	10Hz-80MHz	10Hz-130MHz
Basic Accuracy		0.08%
AC Singal	Voltage	5mVrms to 2Vrms
	Current	200μArms to 20mArms
DC Bias	Voltage	0V to +/-40V
	Current	0mA to +/-100mA



Accessary

Standard
Accessories name	Model
Four-end clamp with card	TH26005D
Fixture	TH26047
100Ω Standard Resistance	TH26082A
Short circuit	TH26010
TH2851 Calibration Kit



Optional
Accessories name	Model
Magnetic ring fixture	TH26007A
Box patch test cable	TH26009B
Magnetic ring fixture	TH26008A
Test Fixture	TH26048
Test Fixture	TH26062A
Test Fixture	TH26063
High Frequency Test Fixture	TH26018C
Dielectric test fixture	TH26077
