特長
VDSシリーズ PCベース・オシロスコープ
・周波数帯域： 25MHz
・2チャンネル
・サンプルレート： 最高 100Mサンプル/秒
・垂直軸分解能： 8ビット
・レコード長： 5k
・SCPIコマンドをサポート
・インターフェース：USB（VDS1022）

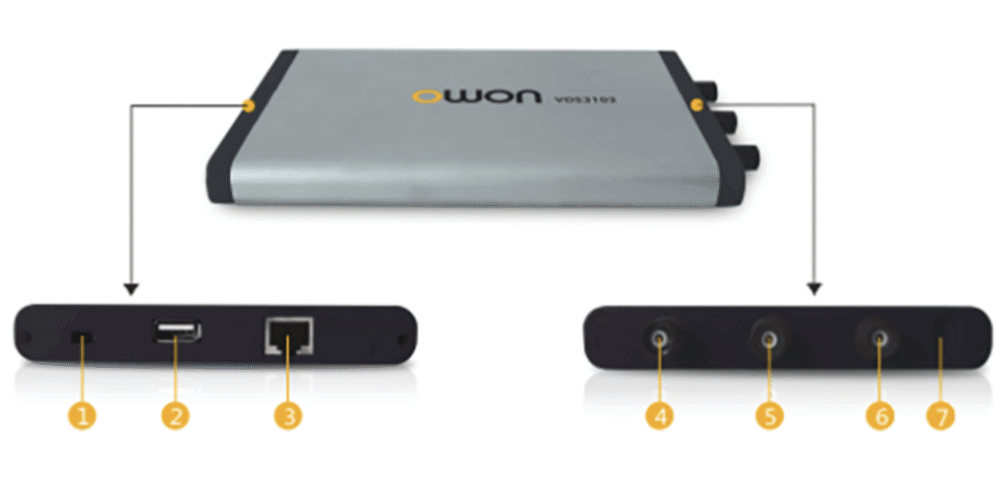

■超薄型ボディデザイン、持ち運びが容易
-
1. RS232ポート（オプション）
2. USBポート：USBバスを介した電力供給、PCとの通信
3. LANポート（オプション）：リモコン
4. チャネル1の信号入力
5. チャンネル2の信号入力
6. EXTトリガ入力、トリガ出力、Pass / Fail出力
7. プローブ補正：測定信号（3.3V / 1KHz）出力
注：LAN経由でPCと通信する場合、オシロスコープはアダプタで給電する必要があります。
-

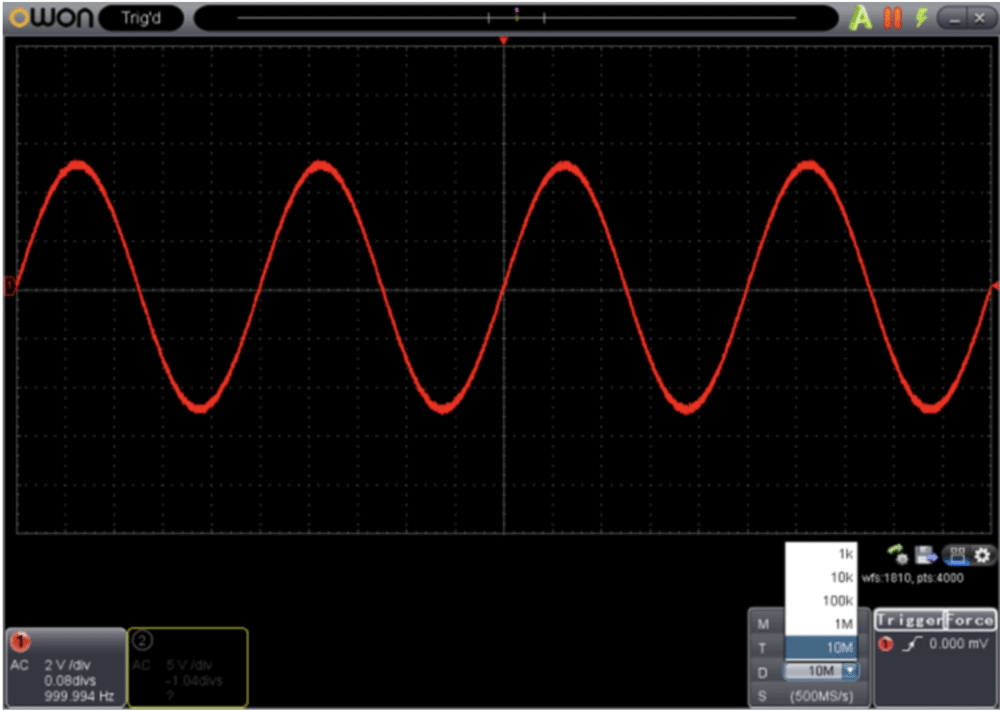

レコード長 5k
-
-
-

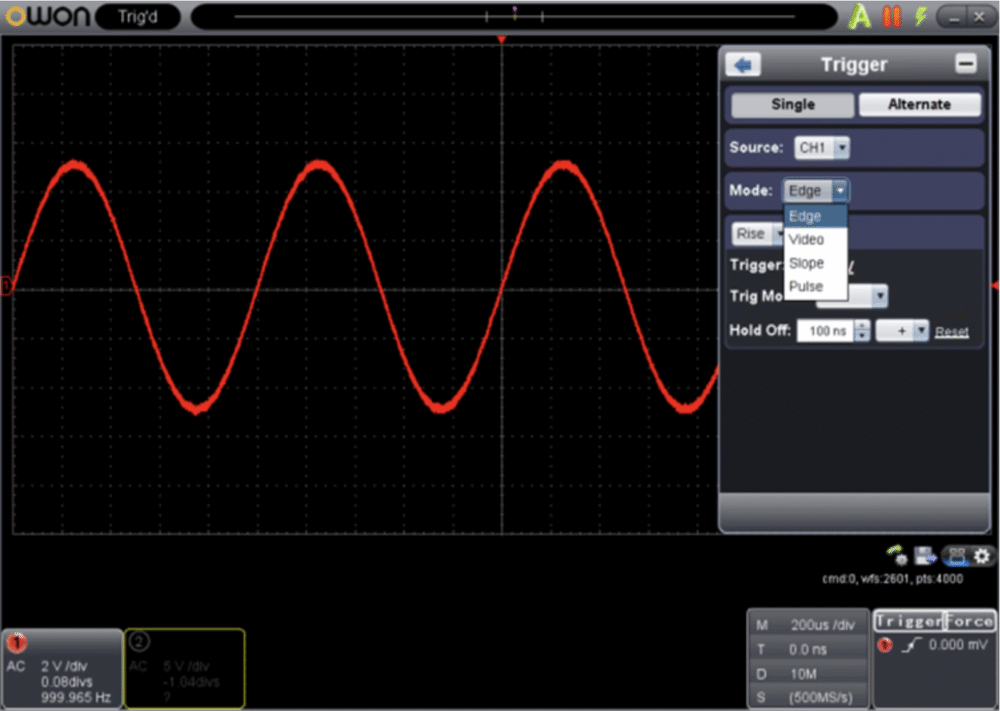

エッジ、ビデオ、スロープ、パルス
-
X-Yモード、波形が同じ画面に表示されたFFTモード
-
価格･仕様
| モデル | VDS1022I | VDS1022 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 価格（税込） | ￥17,600 | ￥13,200 | ||||||||||||
| 周波数帯域 | 25MHZ | |||||||||||||
| チャンネル数 | 2 | |||||||||||||
| サンプルレート | 100Mサンプル/秒 | |||||||||||||
| 水平軸スケール | 5ns/div～100s/div, ステップ 1～2～5 | |||||||||||||
| レコード長 | 5k | |||||||||||||
| 最大入力電圧 | 400V (PK – PK) (DC+AC, PK – PK) |
40V (PK – PK) (DC+AC, PK – PK) | ||||||||||||
| 垂直軸分解能 | 8ビット | |||||||||||||
| 垂直軸スケール | 5mV/div～5V/div | |||||||||||||
| トリガ・タイプ | エッジ, パルス, ビデオ, スロープ | |||||||||||||
| トリガ・モード | オート, ノーマル, シングル | |||||||||||||
| アクイジション・モード | サンプル, ピーク検出, アベレージ | |||||||||||||
| 波形演算 | ＋, －, ×, ÷, invert, FFT | |||||||||||||
| インターフェース | USB 2.0 (絶縁) | USB 2.0 | ||||||||||||
| マルチ・ファンクション・ インターフェース |
機能 | トリガ出力, トリガ入力, パス/フェイル | ||||||||||||
| レベル | TTL | |||||||||||||
| 電源 | 5.0V/1A | |||||||||||||
| 消費電力 | ≤2.5W | |||||||||||||
| 寸法(W × H × D) | 170 × 120 × 18 (mm) | |||||||||||||
| 重量 | 約0.26 kg | |||||||||||||
付属品及びオプション
| 標準付属品 | 数量 |
|---|---|
| CDROM | 1 |
| クイックガイド | 1 |
| プローブ | 2 |
| シリコンジェルケース | 1 |
| USBケーブル | 1 |
資料
製品カタログ
OWON総合カタログユーザーズガイド
OWON（オウオン）VDS1000 ユーザー・マニュアル（英語）OWON（オウオン）VDS1000 SCPIコマンド・ガイド（英語）OWON（オウオン）VDS1000 データ・シート（英語）アプリケーション･用途
オシロスコープ 「操作方法編①」—垂直軸と電圧測定の基本操作オシロスコープ 「シリアル通信の基礎知識」—UART・SPI・I2Cの基本解説オシロスコープ 「シリアル通信の測定方法①」—UART・SPI信号の測定と解析オシロスコープ 「シリアル通信の測定方法②」—I2C信号の解析とトリガ設定オシロスコープ 「基本仕様①」—仕様別に波形精度を徹底検証オシロスコープ 「基本仕様②」—帯域・分解能が波形に与える影響オシロスコープ 「操作方法②」—水平軸とトリガー操作解説オシロスコープによる自動測定①—自動測定の導入と接続手順オシロスコープによる自動測定②—プログラミングで自動測定実現オシロスコープによる自動測定③—補正状態の自動判定方法オシロスコープによる自動測定④—簡易Bode測定プローブの種類と特徴の基本編①—電圧プローブの基礎と選び方プローブの種類と特徴の基本編②—高圧・差動・電流プローブ解説
FAQ
OWON製品は購入時の校正書類対応可能ですか？
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
製品の保証期間について
本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。
デモ機の貸出対応は可能でしょうか。
本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。
非該当証明書の発行について
下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。
型名：
シリアル番号：
購入先（販売店名）：
購入日：
輸出元会社名（国内の会社名）：
輸出先国名：
輸出先会社名：
輸出目的（例：自社使用、現地販売、技術サポートなど）：
