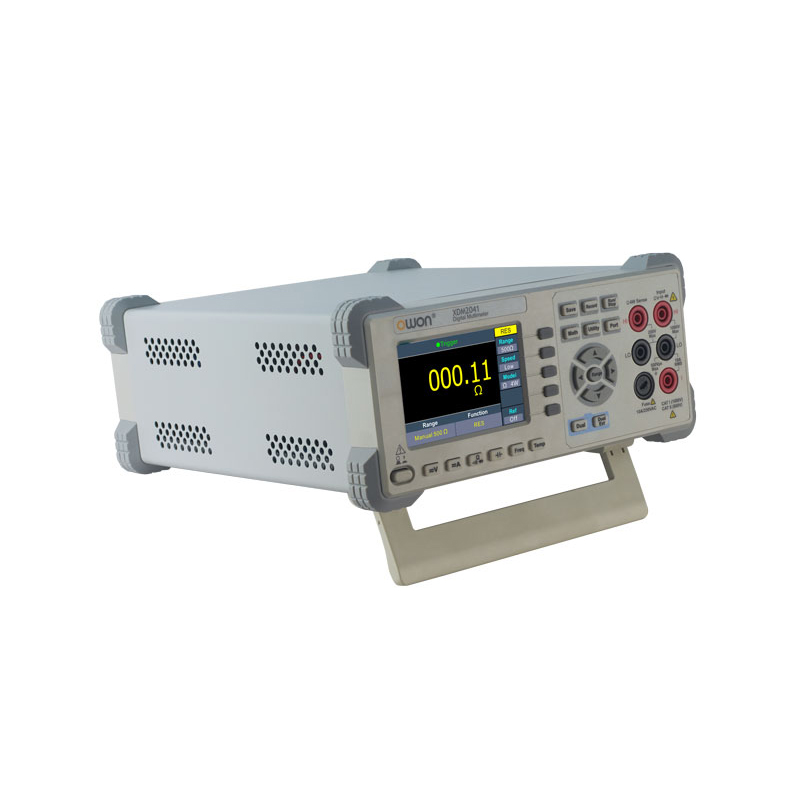

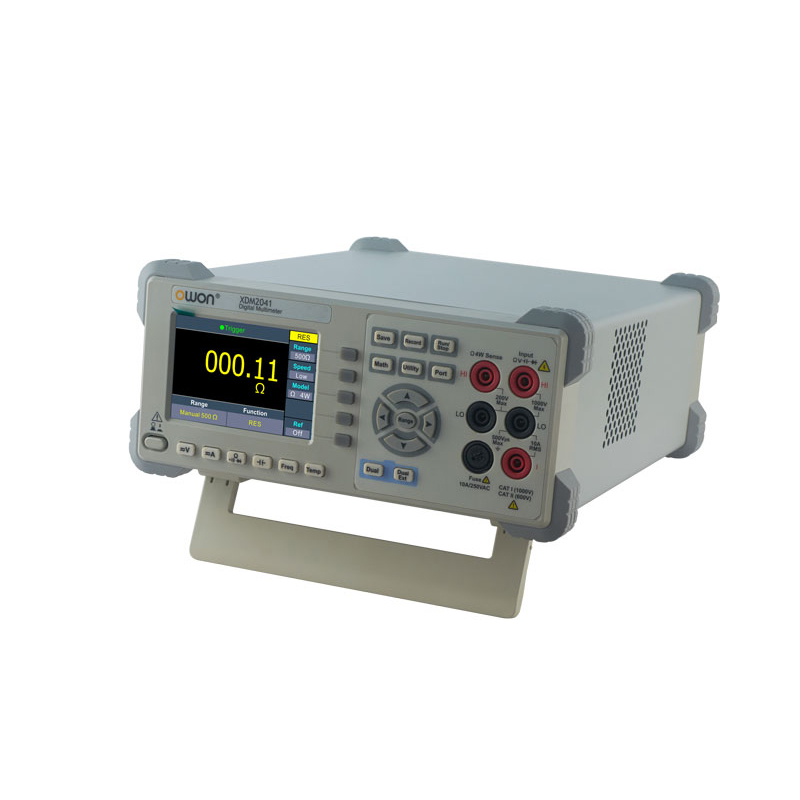

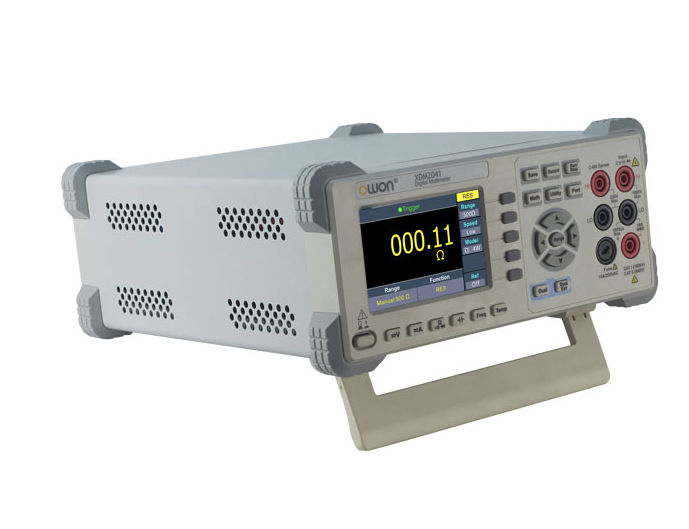

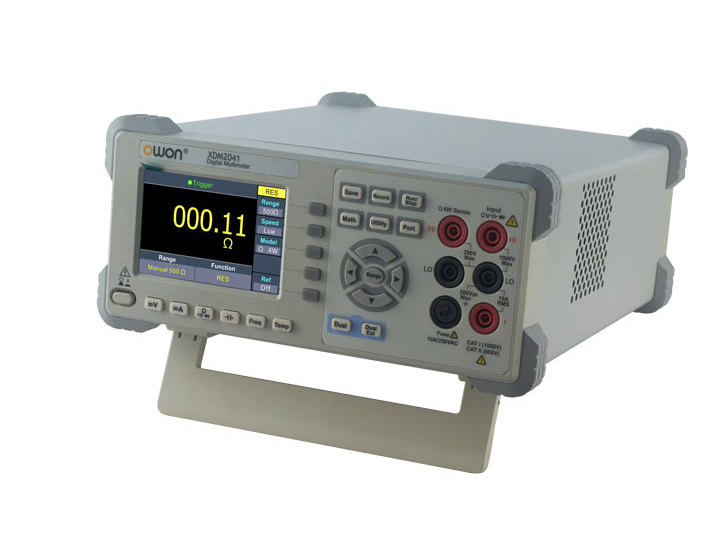

OWON XDM2041 デジタルマルチメーター 4½桁

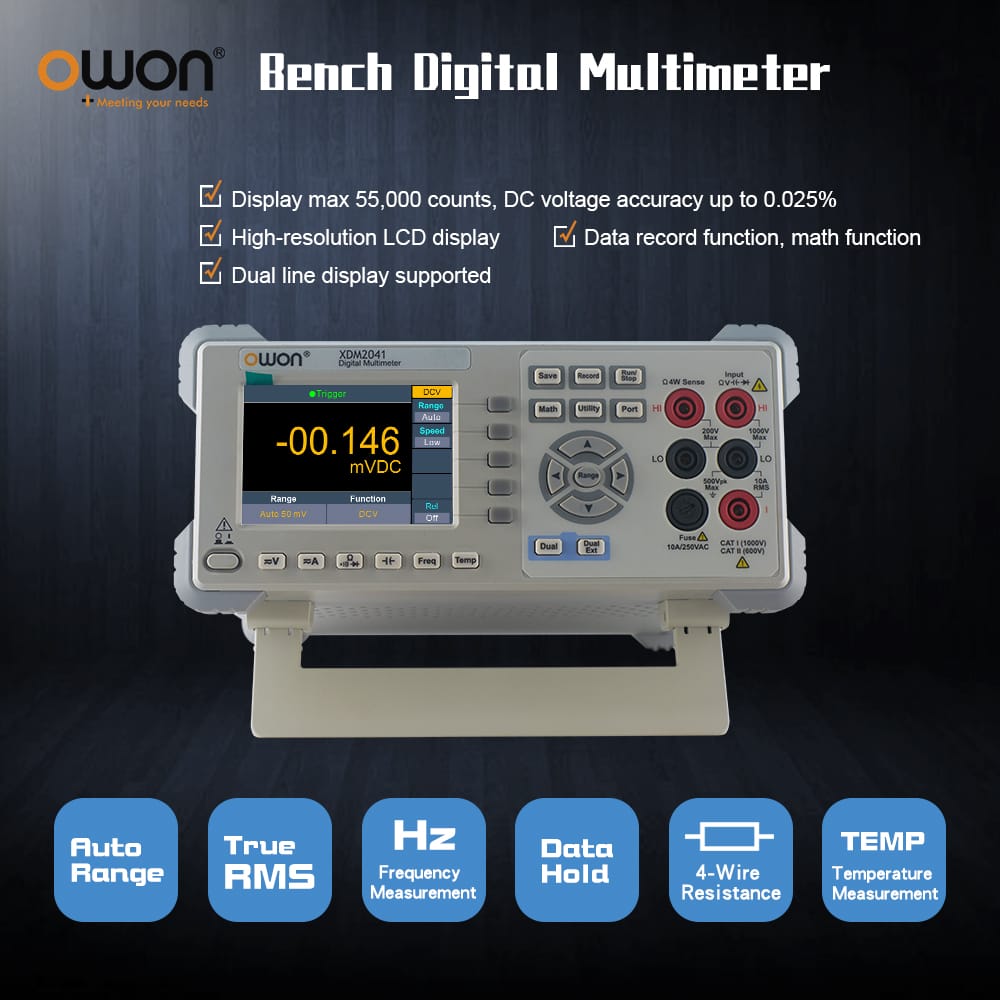

XDM2041 4½桁 デジタル・マルチメーター + 分解能： 4 1/2桁（55,000カウント） + サンプルレート ： 最高 65サンプル/秒 + 真のRMS AC電圧/電流測定 + デュアル・ディスプレイ・モードで２つの測定結果を同時表示 + データ・ロギング機能： 最大1kポイント + インターフェース： RS232 + SCPIコマンドをサポート + 3.7インチ 480×320ピクセル LCD
- 型番
- XDM2041
- メーカー
- OWON
- カテゴリ
- ベンチトップ・デジタルマルチメーター

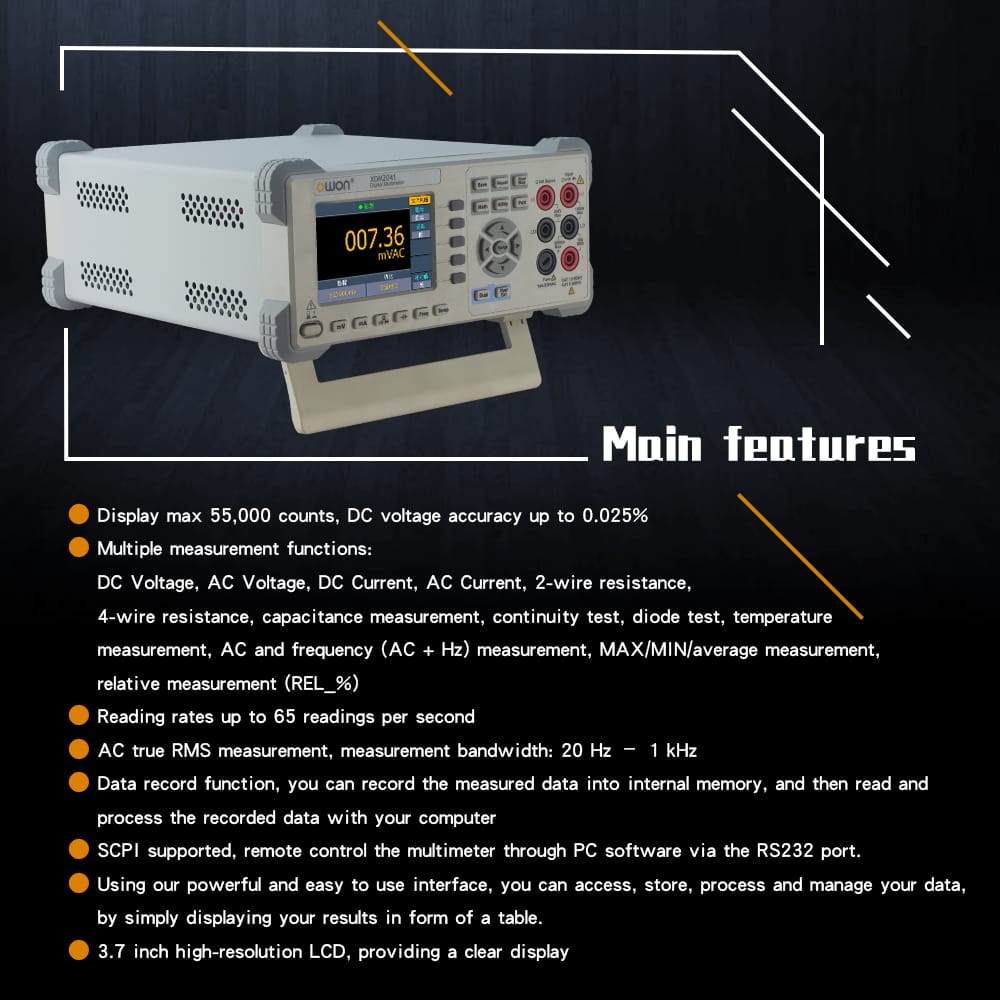

製品概要
XDM2041 4½桁 デジタル・マルチメーター
・ 分解能： 4 1/2桁（55,000カウント）
・ サンプルレート ： 最高 65サンプル/秒
・ 真のRMS AC電圧/電流測定
・ デュアル・ディスプレイ・モードで２つの測定結果を同時表示
・ データ・ロギング機能： 最大1kポイント

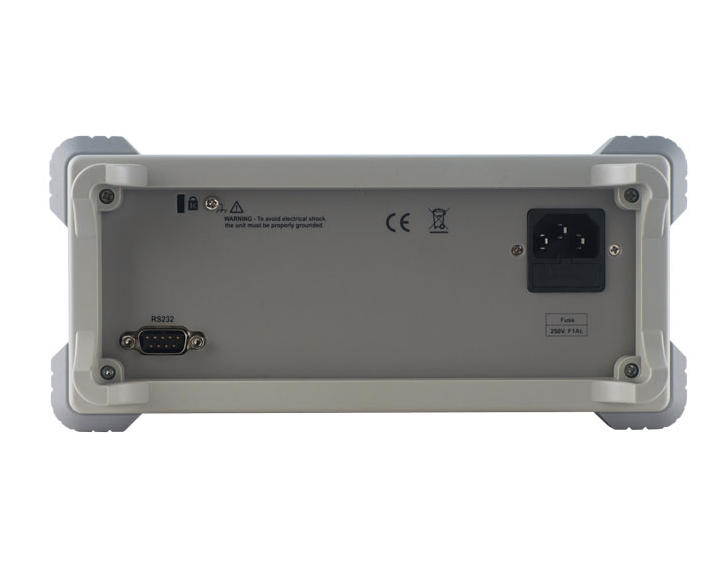

・ インターフェース： RS232

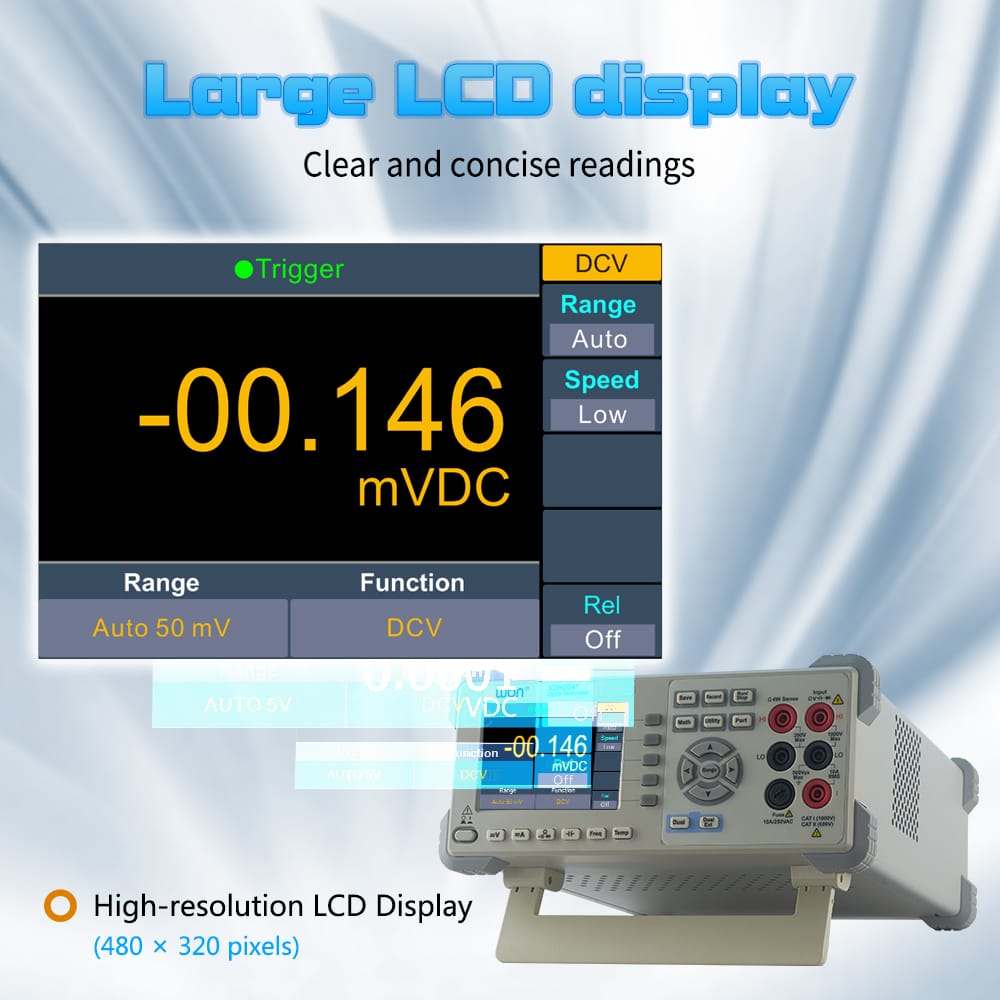

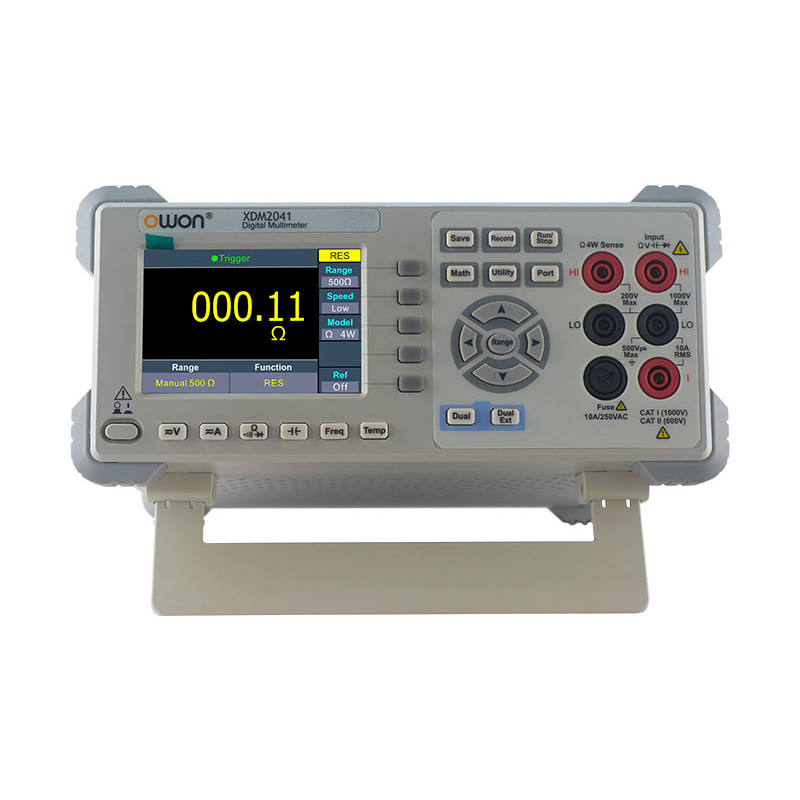

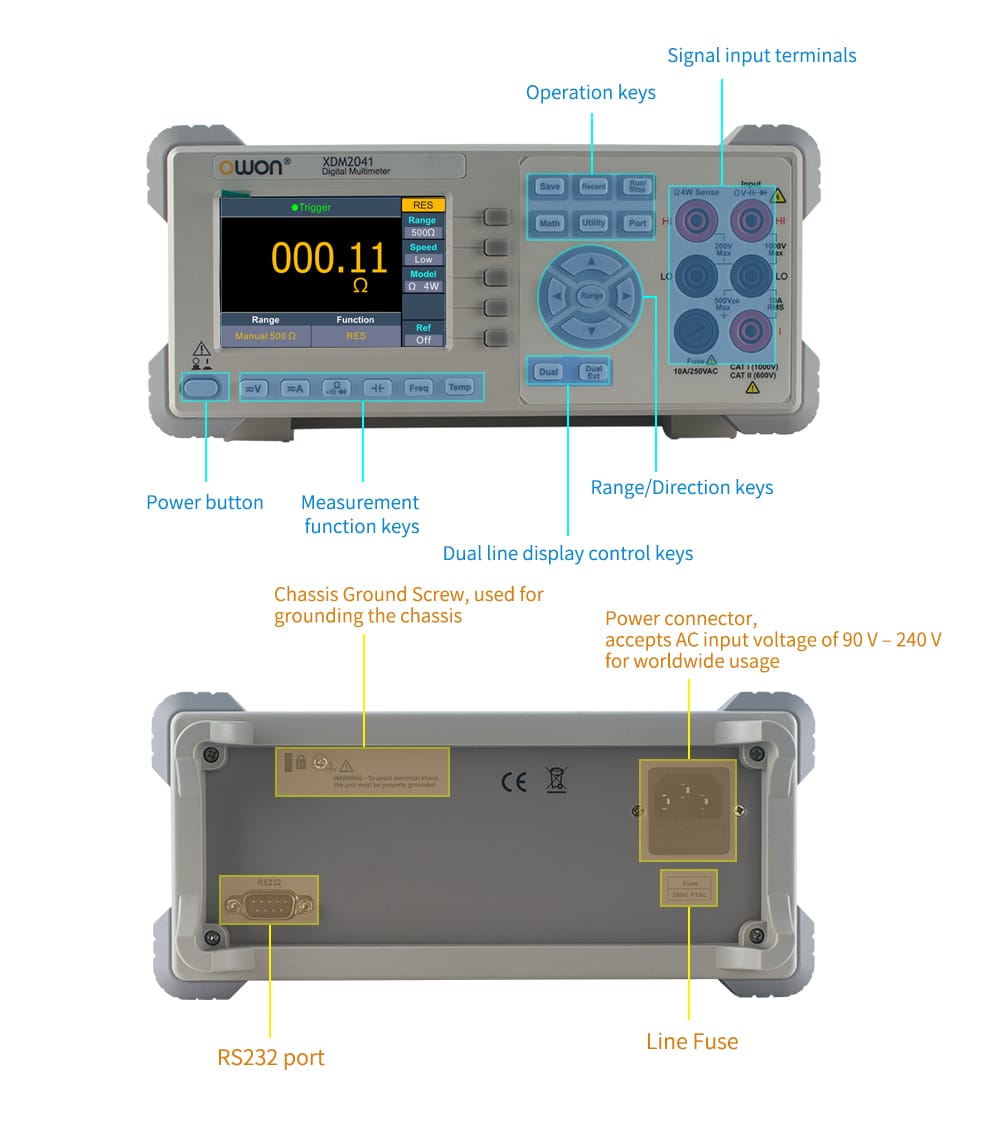

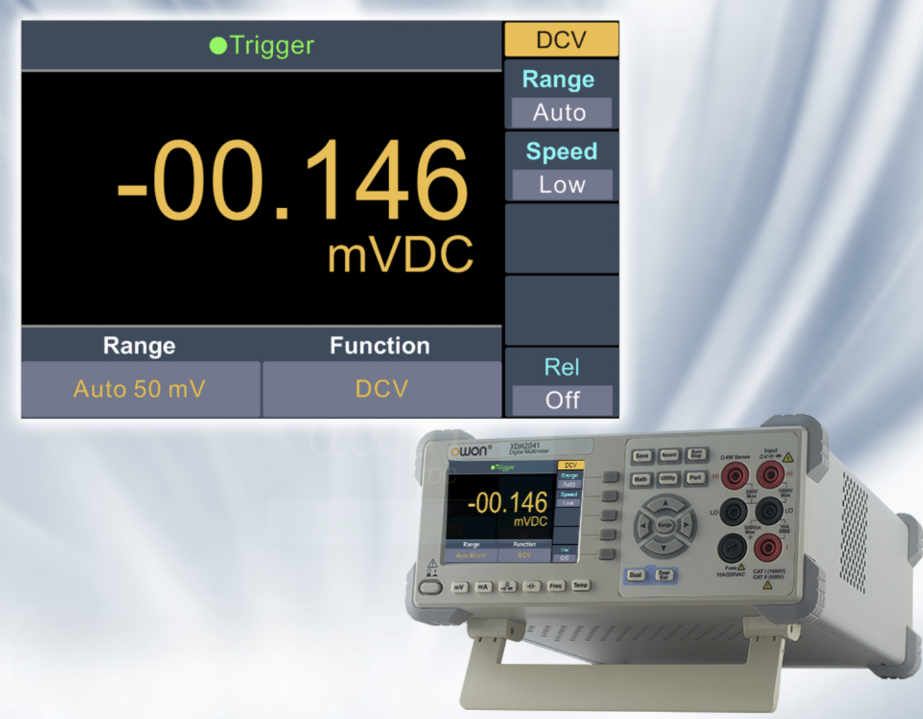

■大画面LCDディスプレイ
LCDディスプレイを備え、操作が容易なショートカットキーで作業効率が向上します。
■機能紹介①

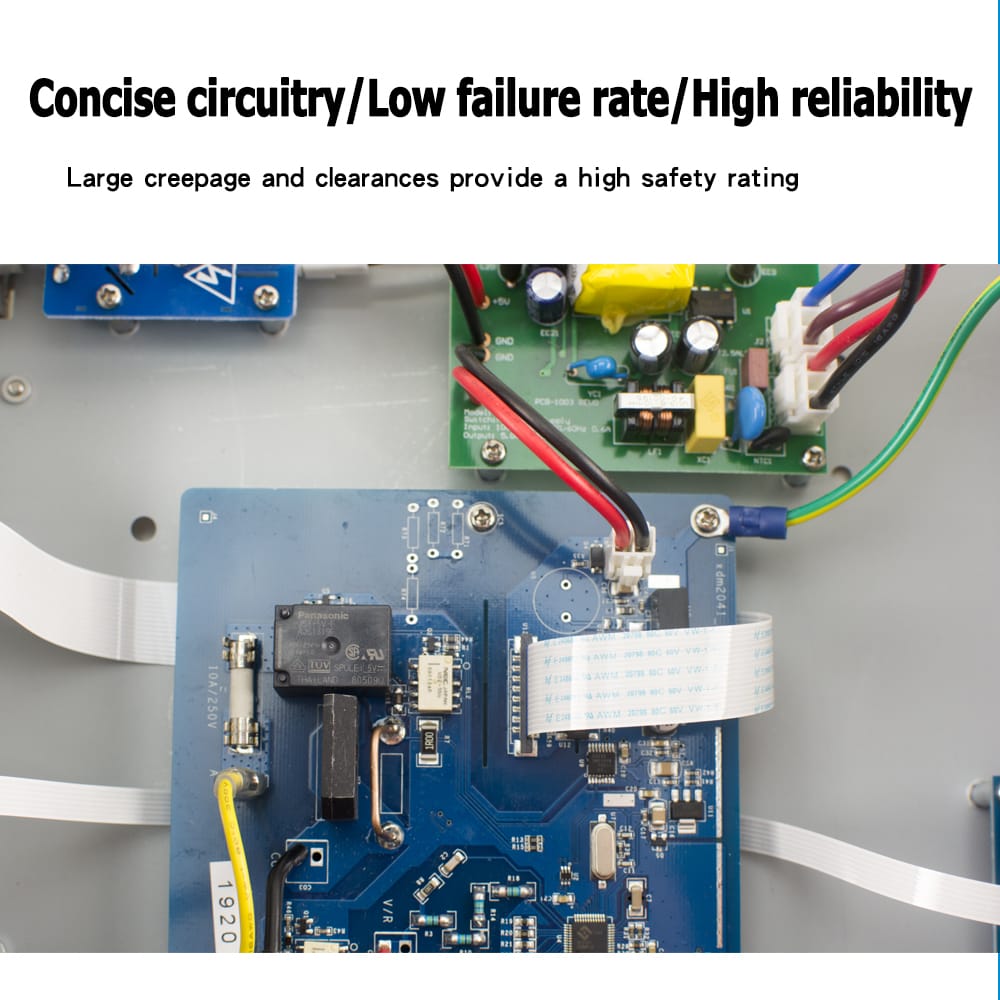

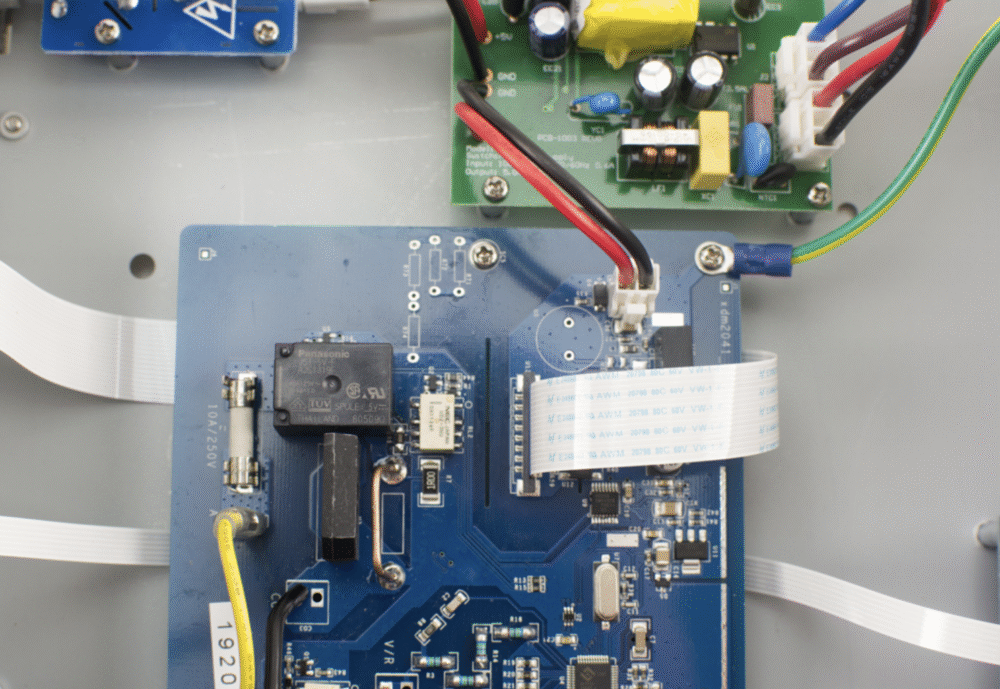

シンプルな回路 ／ 低い故障率 ／ 高い信頼性
沿面距離やクリアランスを大きくして、高い安全性を確保
■機能紹介②

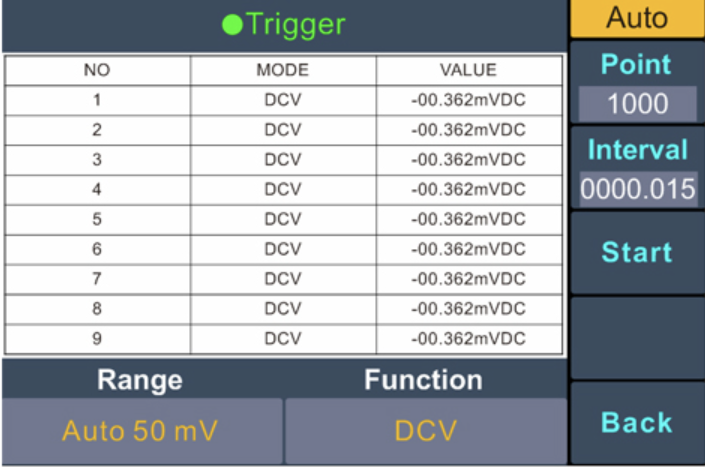

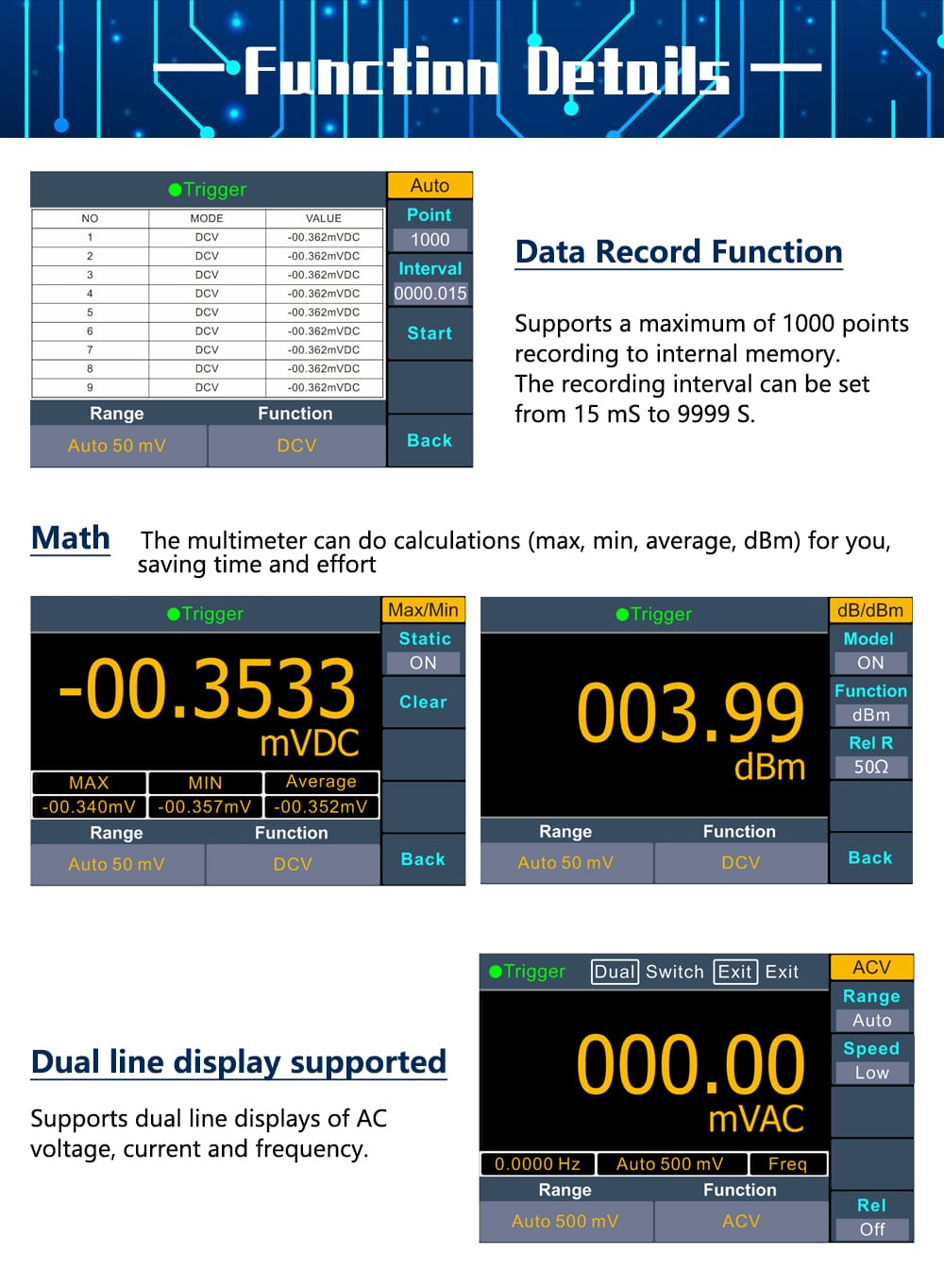

データ・レコード機能
最大1000点のデータを内部メモリに記録できます。
記録間隔は15msから9999sまで設定できます。
■機能紹介③

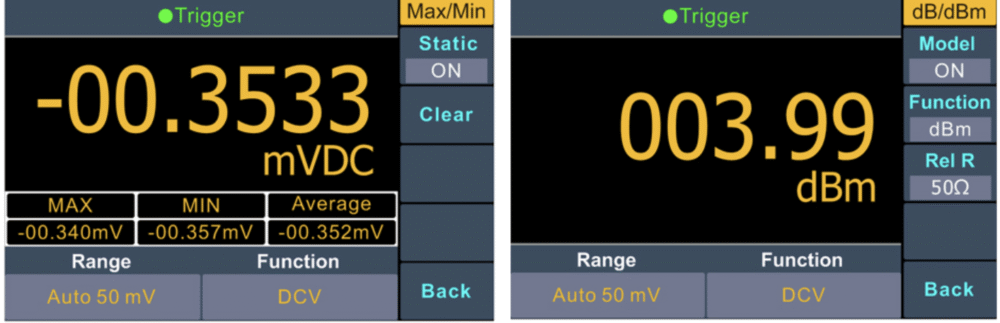

最大、最小、平均、dBm を算出できます。
■機能紹介④

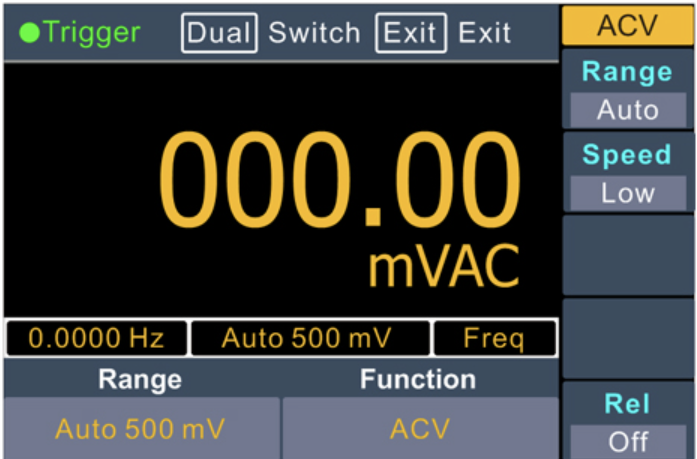

AC電圧／電流測定のときは周波数も表示できます。
■機能紹介⑤

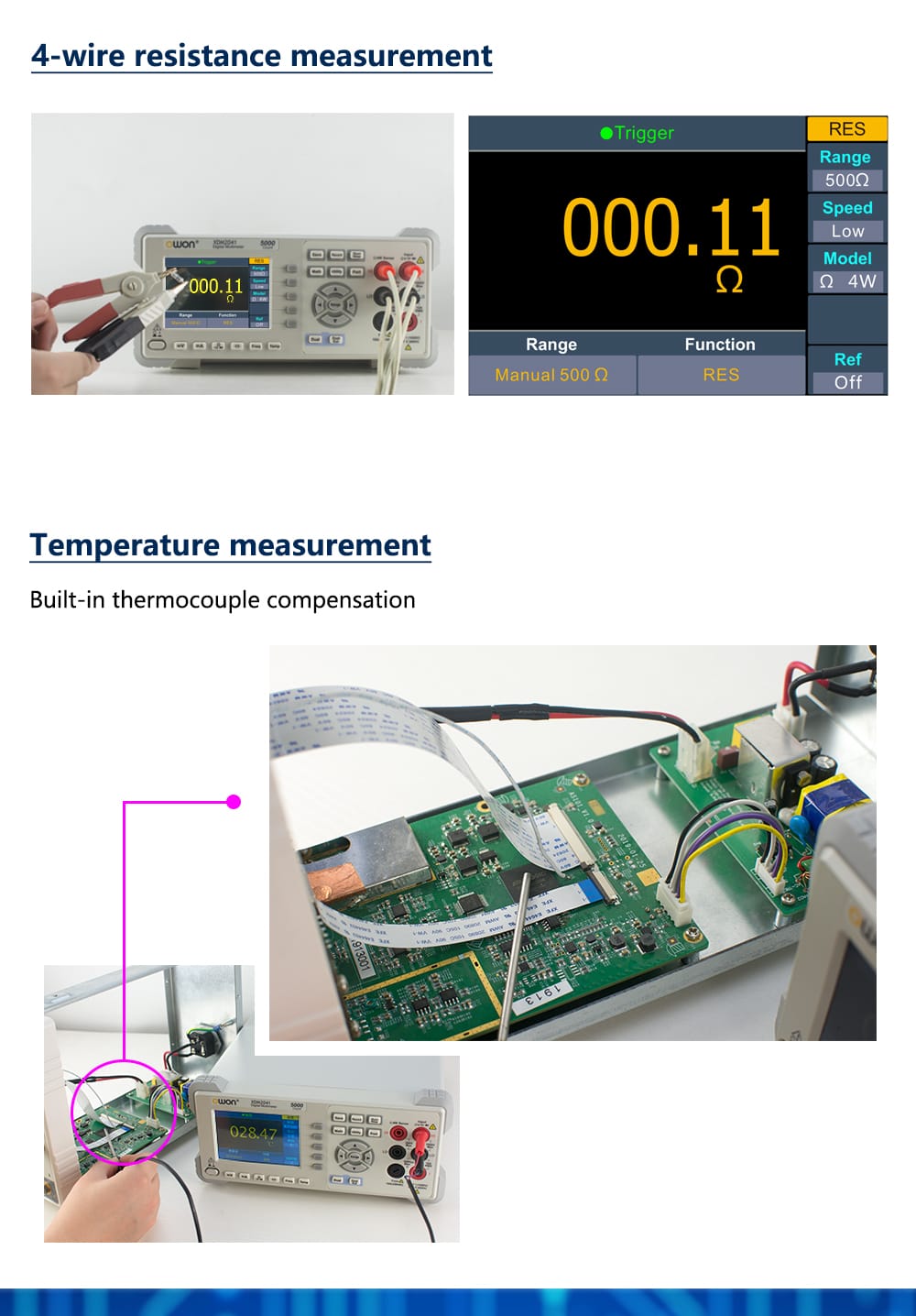

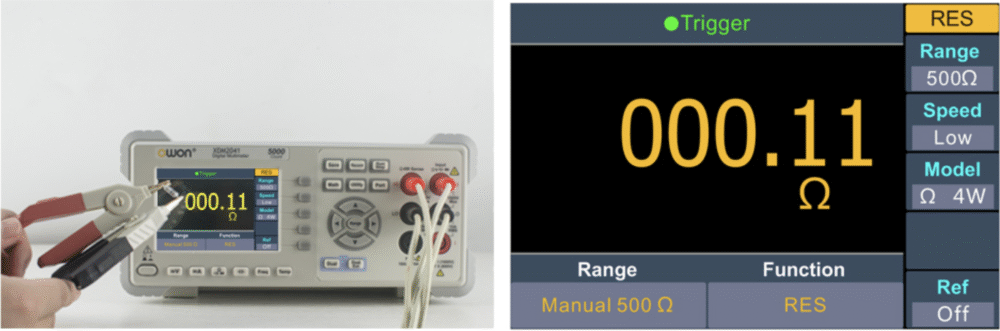

4線式抵抗測定
■機能紹介⑥

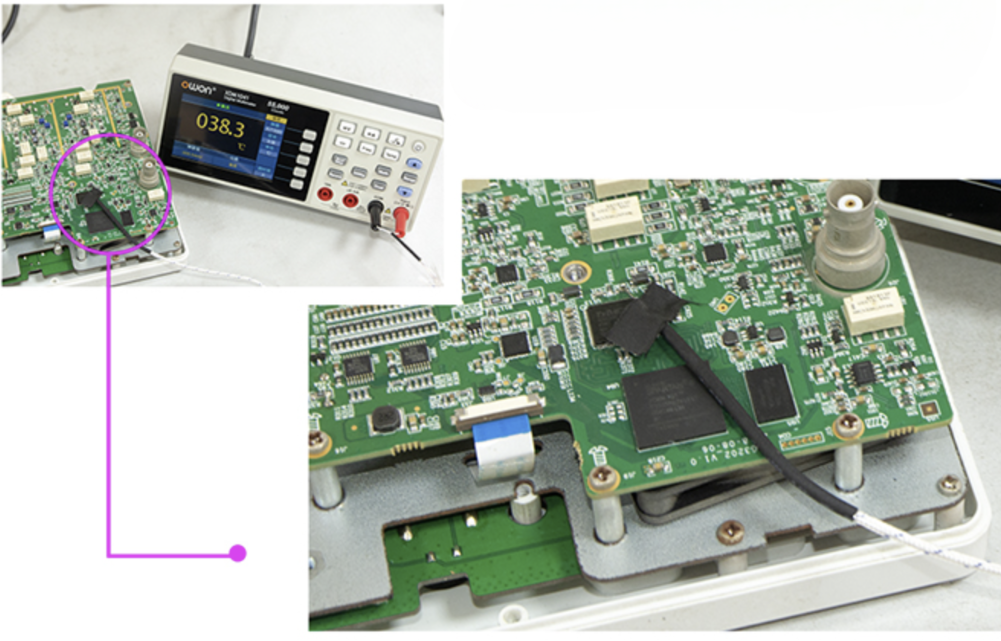

温度測定
熱電対用の冷接点補償器を内蔵
規格表
| ディスプレイ | 55,000カウント |
|---|---|
| 温度 | Kタイプ、PT100 |
| ダイオード | |
| 3.0000 V | |
| 分解能 | 0.0001V |
| 導通 | |
| 1000 Ω | |
| 分解能 | 0.1Ω |
| 容量 | |
| 50nF-500uF | |
| 確度±（読み値の％+LSB） | 2.5%+5 |
| 5mF-50mF | |
| 確度±（読み値の％+LSB） | 5%+8 |
| 4線抵抗 | |
| 500Ω | |
| 最小分解能 | 0.01Ω |
| 確度±（読み値の％+LSB） | 0.1%+10 |
| 5KΩ | |
| 最小分解能 | 0.0001KΩ |
| 確度±（読み値の％+LSB） | 0.1%+5 |
| 50KΩ | |
| 最小分解能 | 0.001KΩ |
| 確度±（読み値の％+LSB） | 0.1%+5 |
| 周波数 | |
| 10.000Hz–60MHz | |
| 確度±（読み値の％+LSB） | ±(0.2%+8) |
| DC電圧 | |
| 50.000mV | |
| 最小分解能 | 0.001mV |
| 確度±（読み値の％+LSB） | 0.1%+10 |
| 500.00mV | |
| 最小分解能 | 0.01mV |
| 確度±（読み値の％+LSB） | 0.025%+5 |
| 5.0000V | |
| 最小分解能 | 0.0001V |
| 確度±（読み値の％+LSB） | 0.025%+5 |
| 50.000V | |
| 最小分解能 | 0.001V |
| 確度±（読み値の％+LSB） | 0.03%+5 |
| 500.00V | |
| 最小分解能 | 0.01V |
| 確度±（読み値の％+LSB） | 0.1%+5 |
| 1000.0V | |
| 最小分解能 | 0.1V |
| 確度±（読み値の％+LSB） | 0.1%+5 |
| AC電圧 | |
| 500mv-750v | |
| 20Hz～45Hz | |
| 確度±（読み値の％+LSB） | 1% + 30 |
| 45Hz～65Hz | |
| 確度±（読み値の％+LSB） | 0.5% + 30 |
| 65Hz～1KHz | |
| 確度±（読み値の％+LSB） | 0.7% + 30 |
| DC電流 | |
| 500uA | |
| 最小分解能 | 0.01uA |
| 確度±（読み値の％+LSB） | 0.15%+20 |
| 5000uA | |
| 最小分解能 | 0.1uA |
| 確度±（読み値の％+LSB） | 0.15%+10 |
| 50mA | |
| 最小分解能 | 0.001mA |
| 確度±（読み値の％+LSB） | 0.15%+20 |
| 500mA | |
| 最小分解能 | 0.01mA |
| 確度±（読み値の％+LSB） | 0.15%+10 |
| 5A | |
| 最小分解能 | 0.0001A |
| 確度±（読み値の％+LSB） | 0.5%+10 |
| 10A | |
| 最小分解能 | 0.001A |
| 確度±（読み値の％+LSB） | 0.5%+10 |
| AC電流 | |
| 500uA-500mA | |
| 確度±（読み値の％+LSB） | 0.5%+20 |
| 5A-10A | |
| 確度±（読み値の％+LSB） | 1.5%+20 |
| 抵抗 | |
| 500Ω | |
| 最小分解能 | 0.01Ω |
| 確度±（読み値の％+LSB） | 0.1%+10 |
| 5KΩ | |
| 最小分解能 | 0.0001KΩ |
| 確度±（読み値の％+LSB） | 0.1%+5 |
| 50KΩ | |
| 最小分解能 | 0.001KΩ |
| 確度±（読み値の％+LSB） | 0.1%+5 |
| 500KΩ | |
| 最小分解能 | 0.01KΩ |
| 確度±（読み値の％+LSB） | 0.1%+5 |
| 5MΩ | |
| 最小分解能 | 0.0001MΩ |
| 確度±（読み値の％+LSB） | 0.25%+5 |
| 50MΩ | |
| 最小分解能 | 0.001MΩ |
| 確度±（読み値の％+LSB） | 0.1%+10 |
| ロギング長 | 1,000 ポイント |
| データロギング機能 | |
| ロギング期間 | 15ms-9999s |
付属品・オプション
標準付属品 | 数量 |
|---|---|
電源コード | 1 |
クイックガイド | 1 |
マルチメーターリード | １ |
ヒューズ | 1 |
ワニ口クリップ | 1 |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。QXDM2041とXDM3041の違いは何ですか？
AXDM3041のほうが上位機種であり、RS232だけでなく、USBホスト＆デバイスポート、LANポートを備えています。
Q電流端子保護用ヒューズは交換できますか？
Aできます。フロントパネルの電流端子の横にヒューズフォルダがあります。
Q4線式抵抗測定はできますか？
Aできます。
QAC220Vでも使用したい。
AXDM2041はフリー電源なので使用可能です。XDM3041/3051はリアパネルの電源電圧切り替えスイッチをAC220Vに切り替えれば使用できます。
QマルチメーターをPLCから制御したい。
ARS232を備えたXDM2000/3000であればPLCから制御できるかもしれません。
