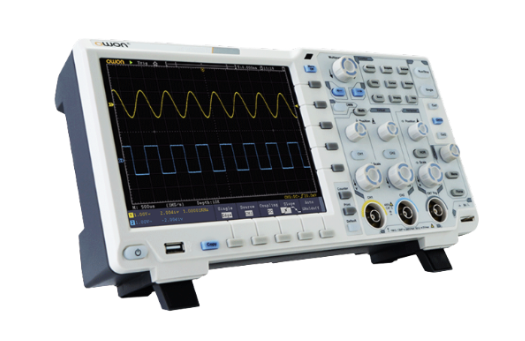

XDS3202E OWON XDS3000シリーズ オシロスコープ 200MHz、2ch、8bit
- 型番
- XDS3202E
- メーカー
- OWON
- シリーズ
- XDS3000シリーズ
- カテゴリ
- ベンチトップ・オシロスコープ
特長
- 周波数帯域：60 MHz, 100 MHz, 200 MHz, 300 MHz
- 2チャンネル
- 最高サンプルレート：2 GSa/s（XDS3202）
- 最大垂直軸分解能：8ビット
- レコード長：40M
- 波形更新レート：最高75,000波形/秒

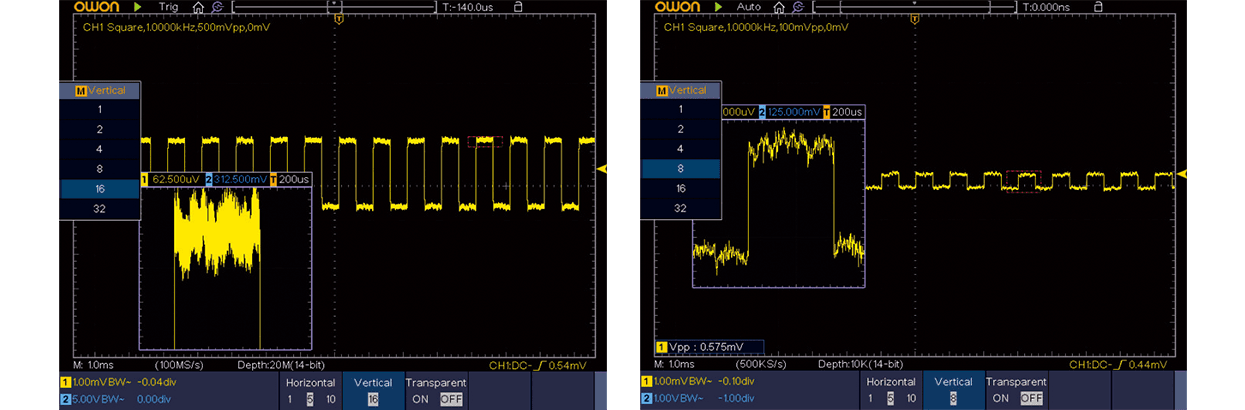

- 低バック・グラウンド・ノイズ
- 多様なトリガ・タイプ
- マルチ・タッチ・スクリーン標準搭載
- バス・デコード機能（オプション）
- マルチメーター（オプション）
- 25 MHz信号発生器（オプション）
- バッテリー（オプション）
- 8インチLCD, 800 x 600ピクセル
- SCPIコマンドをサポート+ インターフェース：USBホスト、USBデバイス、LAN、AUX、VGA（オプション）
製品概要

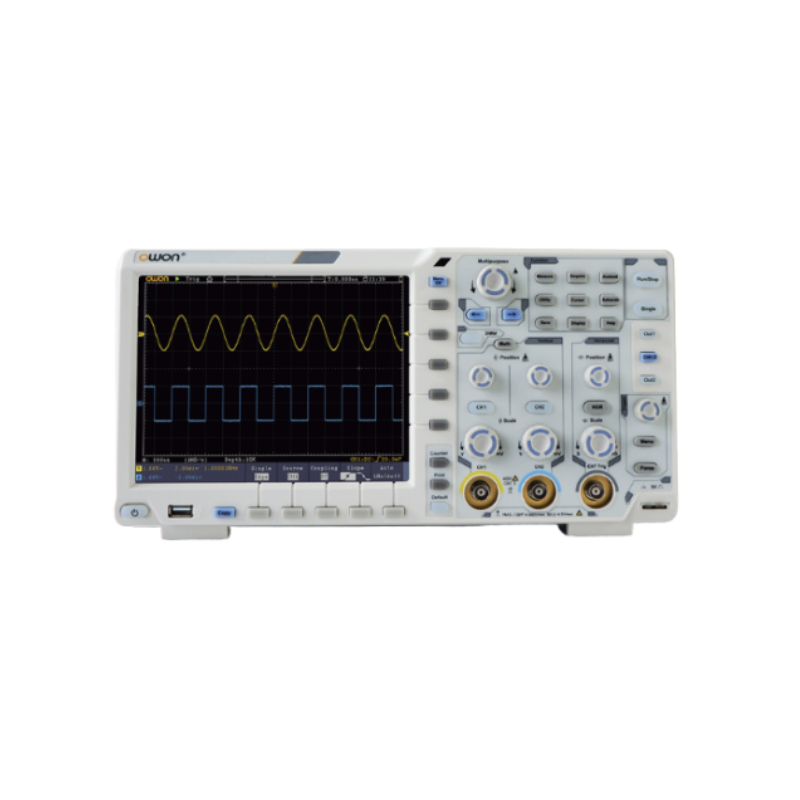

XDS3000シリーズ 2チャンネル デジタル・オシロスコープ
■多機能モバイル・テスター
オシロスコープ + 信号発生器 + マルチメーター + データロガー + 周波数カウンタ + プロトコル解析。フローティング・テストを実施するためのリチウム・イオン・バッテリーをサポートします。

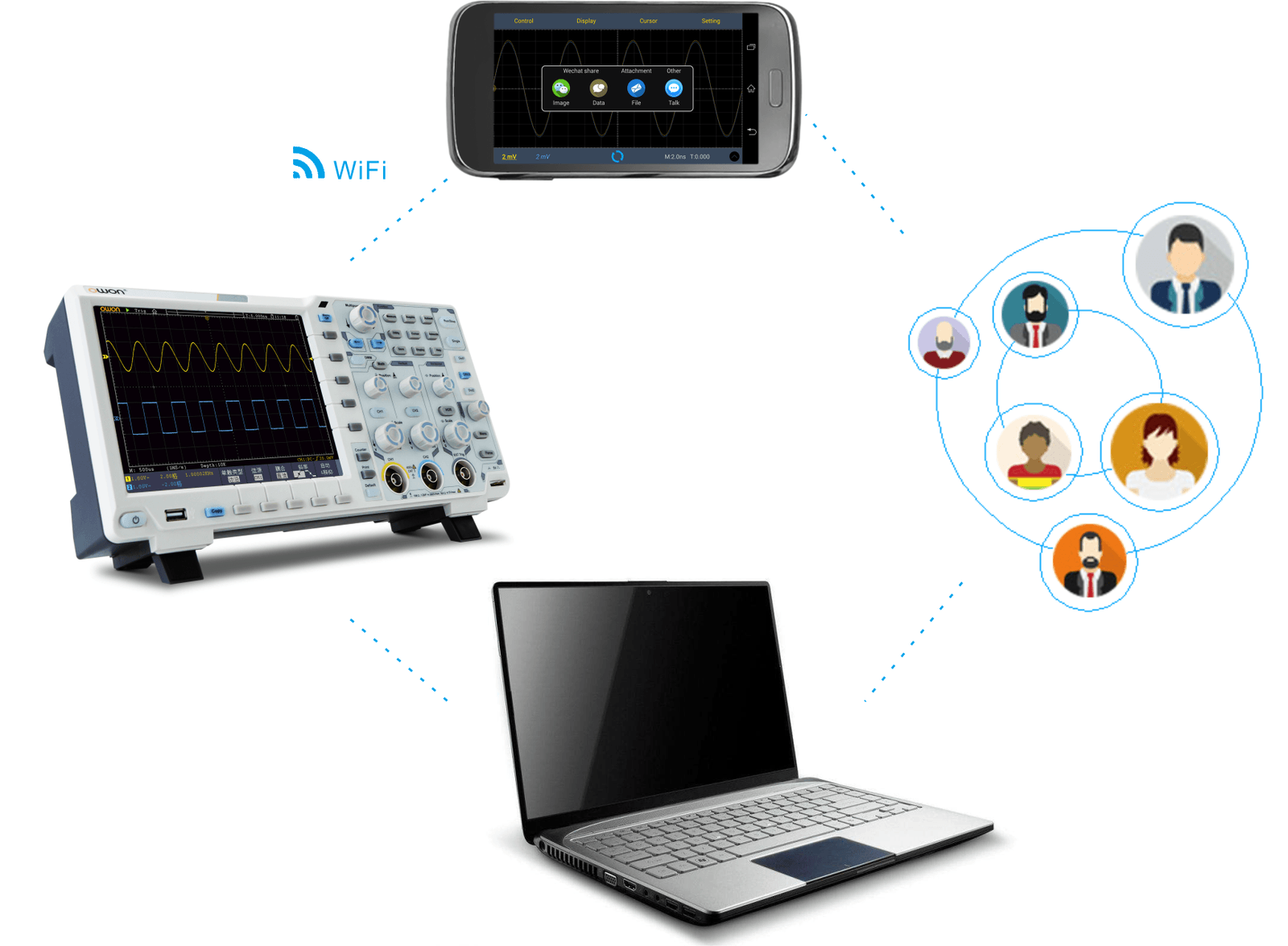

■WiFi機能
WIFI機能対応可能

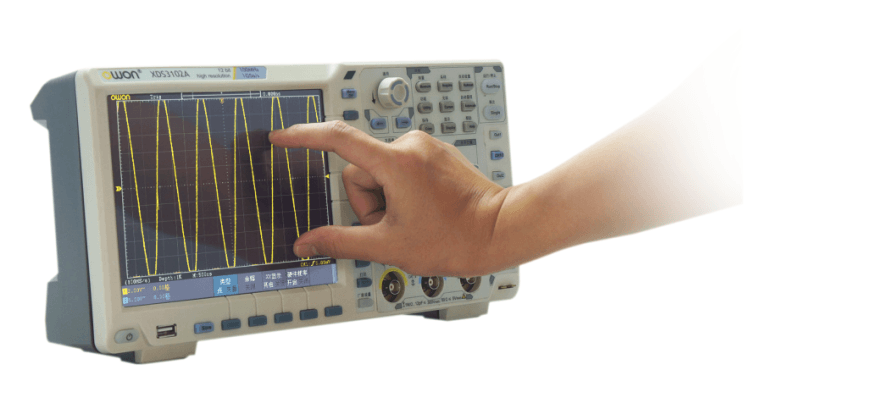

■操作しやすいマルチ・タッチ・スクリーン
8インチLCD, 800 x 600ピクセル
規格表
| ディスプレイ | 8インチ カラーLCD, 800 x 600 ピクセル |
|---|---|

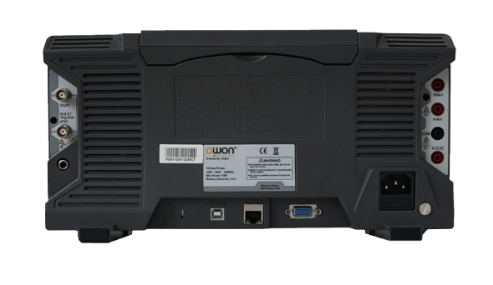

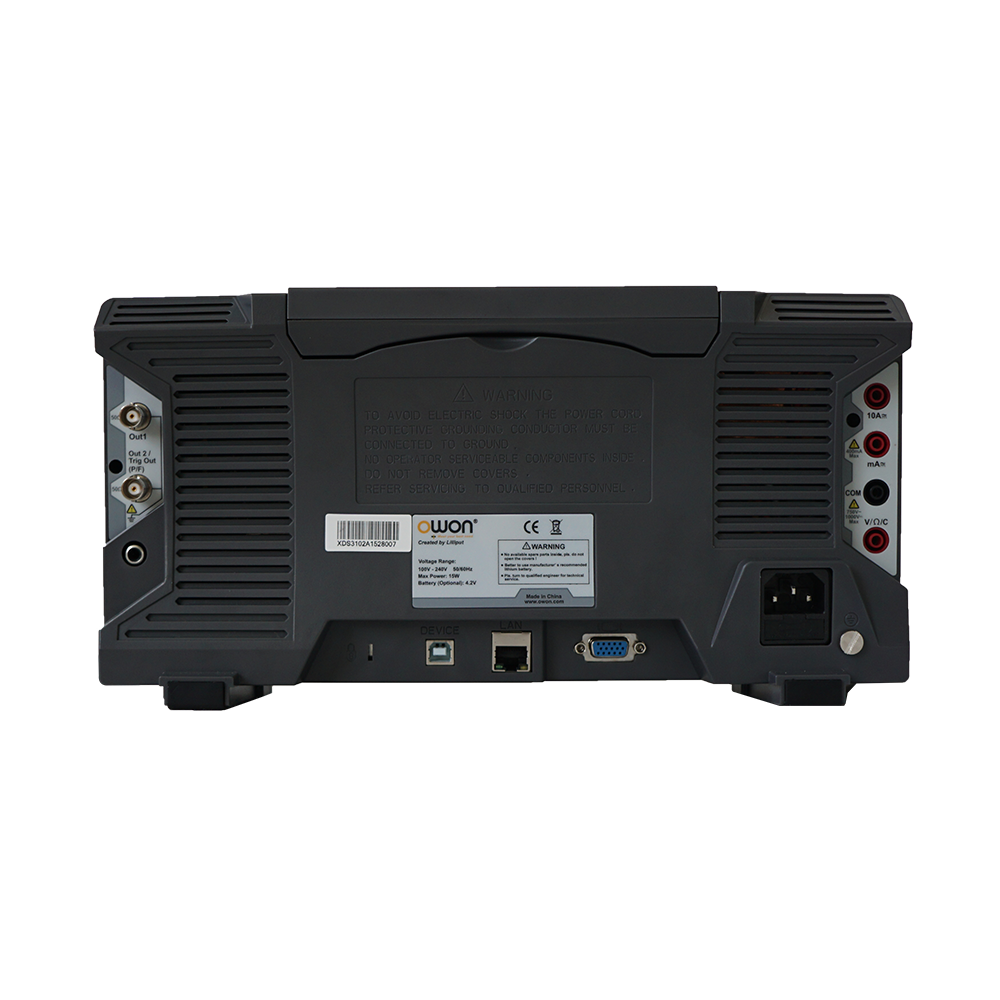

| インターフェース | USB ホスト, USB デバイス, トリガ出力(P/F), LAN, VGA (オプション) |
| チャンネル数 | 2 + 1 (Ext) |
| サンプルレート（最大） | 1Gサンプル/秒 |
| 重量 | 約 2.60 kg |
| トリガタイプ | エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN (オプション) |
| 水平軸スケール | 1ns/div - 1000 s/div, ステップ 1 - 2 - 5 |
| レコード長 | 40M |
| 垂直軸分解能 | 8ビット |
| バッテリー(オプション) | 3.7V, 13200mAh |
| 消費電力 | ＜15W |
| バス・デコード（オプション） | I2C, SPI, RS232, CAN |
| ヒューズ | 2A, T class, 250V |
| 周波数帯域 | 200MHz |
| 寸法 (W x H x D) | 340 x 177 x 90 mm |
| バス・デコード | I2C, SPI, RS232, CAN ( XDS2102Aのみ標準/他はオプション) |
| 電源 | 100V - 240V AC, 50/60Hz, CAT II |
| オプションモジュール / 機能 | |
| DMM | デジタル・マルチメーター |
| AWG | 任意波形発生 |
| VGA | VGA+AV |
| WIF | WiFi |
付属品・オプション
標準付属品 | 数量 | 写真 |
|---|---|---|
USBケーブル | 1 |  |
クイックスタート | 1 |  |
パッシブプローブ | 1/チャンネル |  |
CDROM | 1 |  |
電源コード | 1 |  |
プローブ調整ツール |  |
オプション （工場オプション） | 概容 | 写真 |
|---|---|---|
XDS3000-VGA | VGA+AV ポート | |
XDS3000-WIF | Wifi | |
XDS3000-AWG2 | 2チャンネル波形発生器 （ XDS3104E, XDS3064Eのみ） | |
XDS3000-AWG1 | 1チャンネル波形発生器 （ XDS3204E, XDS3204AEのみ) | |
XDS3000-DMM | デジタル・マルチメーター |
オプションアクセサリ | 概容 | 写真 |
|---|---|---|
Capacitance Ext Module | キャパシタンス測定モジュール |  |
Multimeter Lead | マルチメーター テストリード |  |
Q9 | BNCケーブル |  |
Soft Bag | ソフトバッグ |  |
XDS3000-Battery | XDS3000用バッテリー |  |
動画
資料ダウンロード
- XDS3000_Series_Oscilloscopes_USER_MANUAL
- OWON総合カタログ(T&M版)
- XDS2000_Series_Oscilloscopes_USER_MANUAL
- XDS2000_Series_Oscilloscopes_QUICK_GUIDE
- XDS2000_Dual-Channel_Series_Oscilloscopes_SCPI_Protocol
- OWON SDS1000 / SDS1104 / SDS200 / SDS3000 / TAO3000 / XDS2000 / XDS3000 / XDS4000シリーズ デジタル・オシロスコープ用 PCソフトウェア
- XDS3000シリーズ 2チャンネル n-in-1 オシロスコープ クイックガイド
- PC_Software_USB_Driver_Install_Guide
- OWON XDSシリーズ n-in-1 オシロスコープ用 アプリ
- XDS2000 / XDS3000シリーズ オシロスコープ LabVIEW 開発事例
