製品名

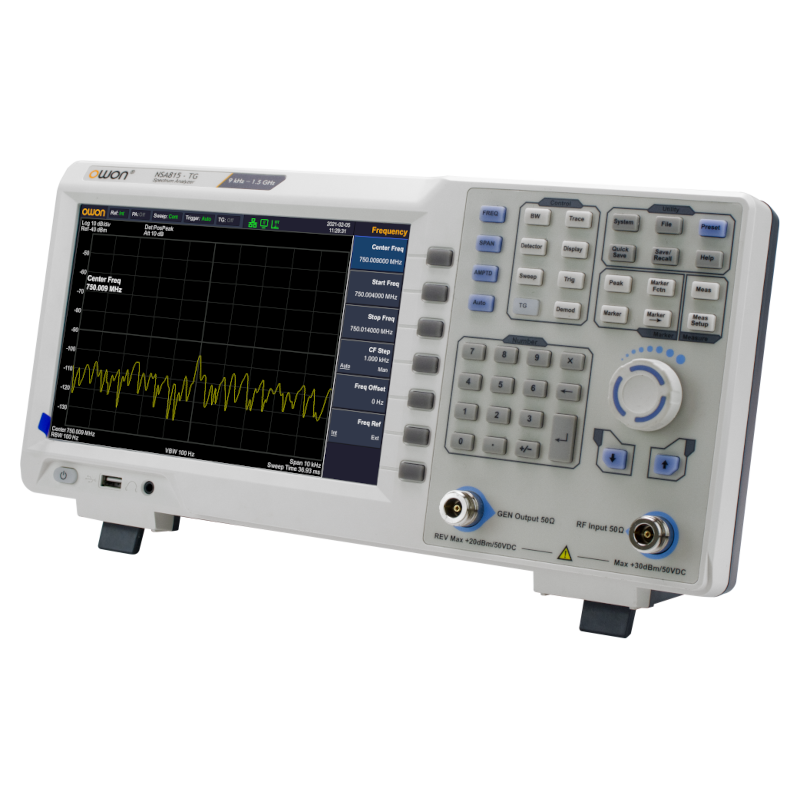

OWON XSA800シリーズ ベンチトップ・スペクトラム・アナライザ(型番:XSA805-TG, 500MHz, トラキングジェネレータ機能付き)

価格

163,020円(税込)

型番

XSA805-TG

メーカー

用途

概要

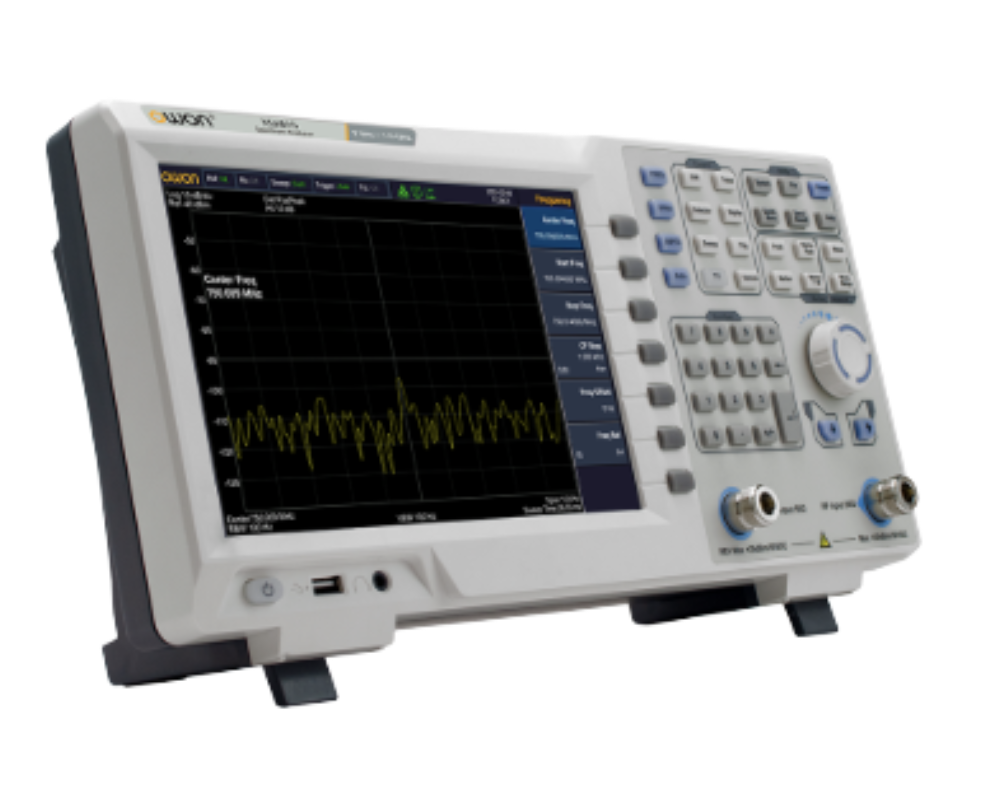

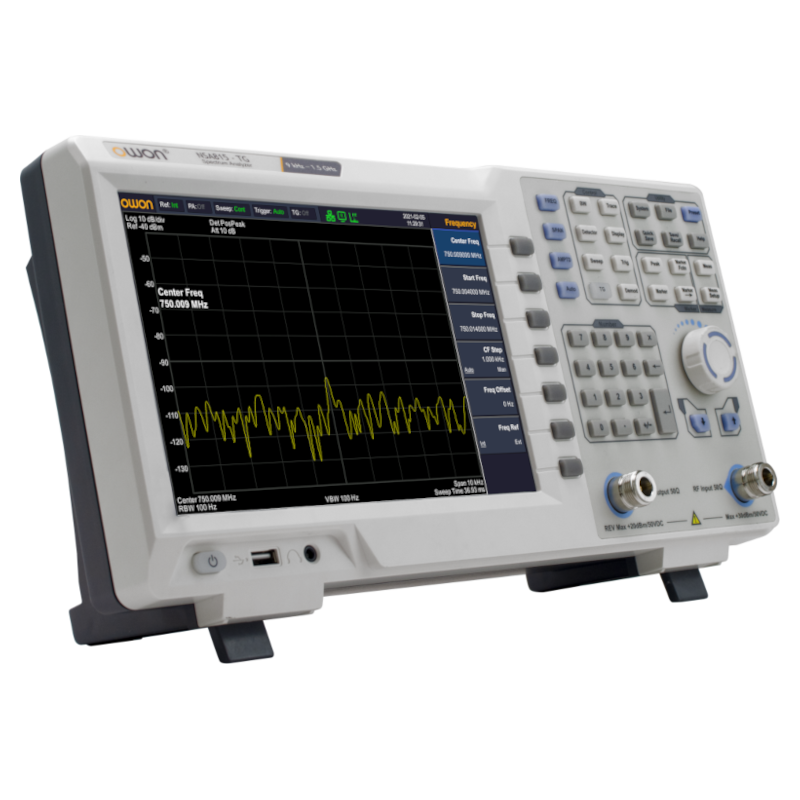

XSA800シリーズ スペクトラム・アナライザ
(驚異コストパフォーマンス&低ノイズのスペクトラム・アナライザ)

+ 周波数範囲: 9kHz 〜 500MHz
+ 表示平均ノイズレベル(DANL): -160dBm
+ 位相ノイズ: -80dBc/Hz @1GHz, 10kHzオフセット

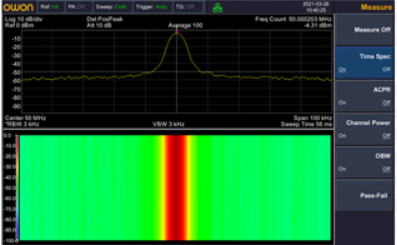

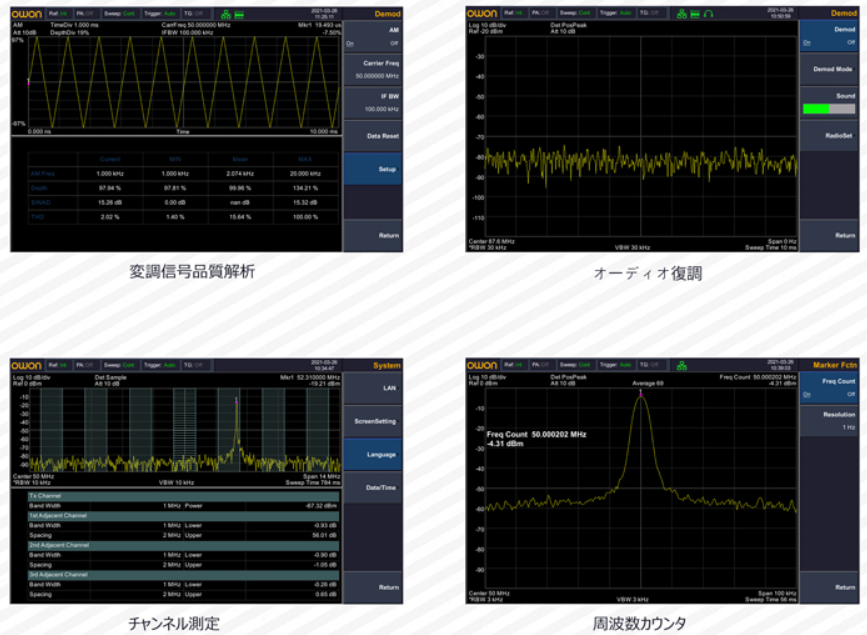

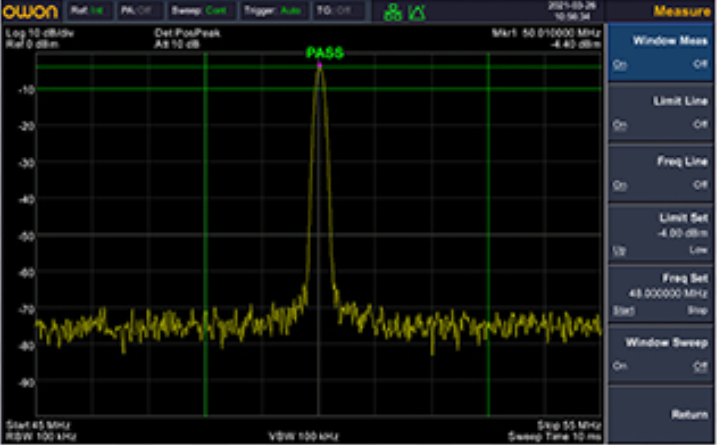

+ レベル測定確度: <0.7 dB + 分解能帯域幅(RBW): 最小1Hz + EMIフィルタ、準先頭値検波器 + トラッキング・ジェネレータ(ハードウェアは標準装備、ユーザーサイドでオプション・インストールして使用可能) + ウォーターフォール図、変調信号品質解析、オーディオ復調など多様な機能 + パス/フェイル・テスト機能 + 全デジタルIF技術 + インターフェース: USBホスト、USBデバイス、LAN、イヤホンインターフェース、HDMI + 9インチLCD、解像度1280×800

周波数
周波数範囲  XSA805(TG) 9 kHz ~ 500 MHz
XSA810(TG) 9 kHz ~ 1 GHz
XSA815(TG) 9 kHz ~ 1.5 GHz
周波数分解能 1 Hz
基準周波数の経年変化 < 1 ppm/年
周波数スパン
スパン・レンジ 0 Hz,100 Hz~機器の最大周波数
スパン不確かさ ±スパン/(掃引ポイント-1)
SSB位相雑音(20℃~30℃, fc = 500 MHz)
キャリア・オフセット 10 kHz < -80 dBc/Hz
100 kHz < -100 dBc/Hz
1 MHz < -115 dBc/Hz
帯域幅
分解能帯域幅(-3 dB) 1 Hz〜1 MHz,1-3-5-10の順で表示
分解能帯域幅 (-6 dB) (EMI) 200 Hz, 9 kHz, 120 kHz, 1 MHz
RBW精度 < 5% (代表値)
分解能フィルター形状係数 (60 dB : 3 dB) < 5 代表値
ビデオ
帯域幅(-3 dB)
10 Hz ~ 1 MHz, 1-3-5-10 シーケンスで表示
振幅およびレベル
レベル測定範囲 DANL ~ +10 dBm, 100 kHz ~ 10 MHz, プリアンプオフ
DANL ~ +20 dBm, fc ≥ 10 MHz, プリアンプ・オフ
リファレンス・レベル -80 dBm ~ +30 dBm, 0.01 dB ステップ
プリアンプ 20 dB, 公称, 100 kHz ~ 1.5 GHz
入力アッテネータ  XSA805(TG)
XSA810(TG)
XSA815(TG)
0~40dB, 1dBステップ
表示平均ノイズレベル(DANL) (入力アッテネータ = 0 dB, RBW = VBW = 100 Hz, サンプル検波器, トレース平均 ≥ 50, 20℃~30℃, 入力インピーダンス = 50 Ω)
プリアンプ オフ 9 kHz~1 MHz -95 dBm(代表値), <-88 dBm
1 MHz~500 MHz -140 dBm (代表値), <-130dBm
XSA810(TG) 500 MHz ~1 GHz
XSA815(TG) 500 MHz ~1.5 GHz -138 dBm (代表値), <-128 dBm
プリアンプ オン 100 kHz ~1 MHz -135 dBm (代表値), <-128 dBm
1 MHz ~500 MHz -160 dBm (代表値), <-150 dBm
XSA810(TG) 500 MHz ~1 GHz
XSA815(TG) 500 MHz ~1.5 GHz -158 dBm (代表値), <-148 dBm
レベル表示

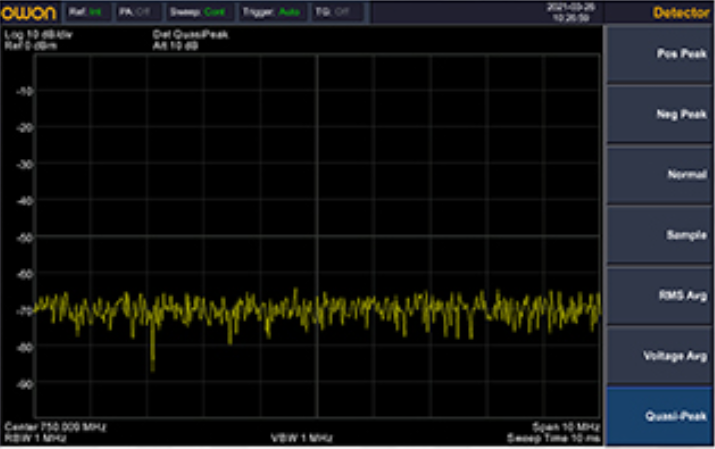

トレース検波器 正ピーク、負ピーク、ノーマル、サンプル、RMS、電圧平均、準尖頭値
トレース機能 クリア・ライト、最大ホールド、最小ホールド、アベレージ、ビュー、ブランク、トレース演算
レベル軸の単位 dBm, dBμW, dBpW, dBmV, dBμV, W, V
周波数特性
(fc ≥ 100kHz, 20℃〜30℃, 相対湿度30%〜70%, 入力アッテネータ=10dB, 基準周波数=50MHz)
プリアンプ オフ <0.7 dB
プリアンプ オン <1.0 dB
差異と精度
不確かさ fc = 50 MHz, ピーク検波器, プリアンプ・オフ, アッテネータ = 10 dB, 入力信号レベル = -10 dBm, 20℃~30℃)
< 0.4 dB
レベル測定の不確かさ
レベル測定の不確かさ 95%信頼水準, S/N > 20 dB, RBW = VBW = 1 kHz, プリアンプオフ, アッテネータ = 10 dB, -50 dBm < 入力レベル ≤ 0 dBm, fc > 10 MHz, 20℃ ~ 30℃ < 0.4 dB
< 0.7 dB
トラッキング・ジェネレータ (オプション)
周波数範囲  XSA805(TG) 100 kHz ~500 MHz
XSA810(TG) 100 kHz ~1 GHz
XSA815(TG) 100 kHz ~1.5 GHz
出力レベル範囲 -40 dBm ~0 dBm
出力レベル分解能 1 dB
出力フラットネス 50 MHzに対する相対値
± 3 dB
トラッキング・ジェネレータ・スプリアス 高調波スプリアス -30 dBc (トラッキング・ジェネレータ出力 -10 dBm)
非高調波スプリアス -40 dBc (トラッキングジェネレータ出力 -10 dBm)
トラッキング・ジェネレータと入力端子のアイソレーション -60 dB (トラッキング・ジェネレータ出力 0 dBm)

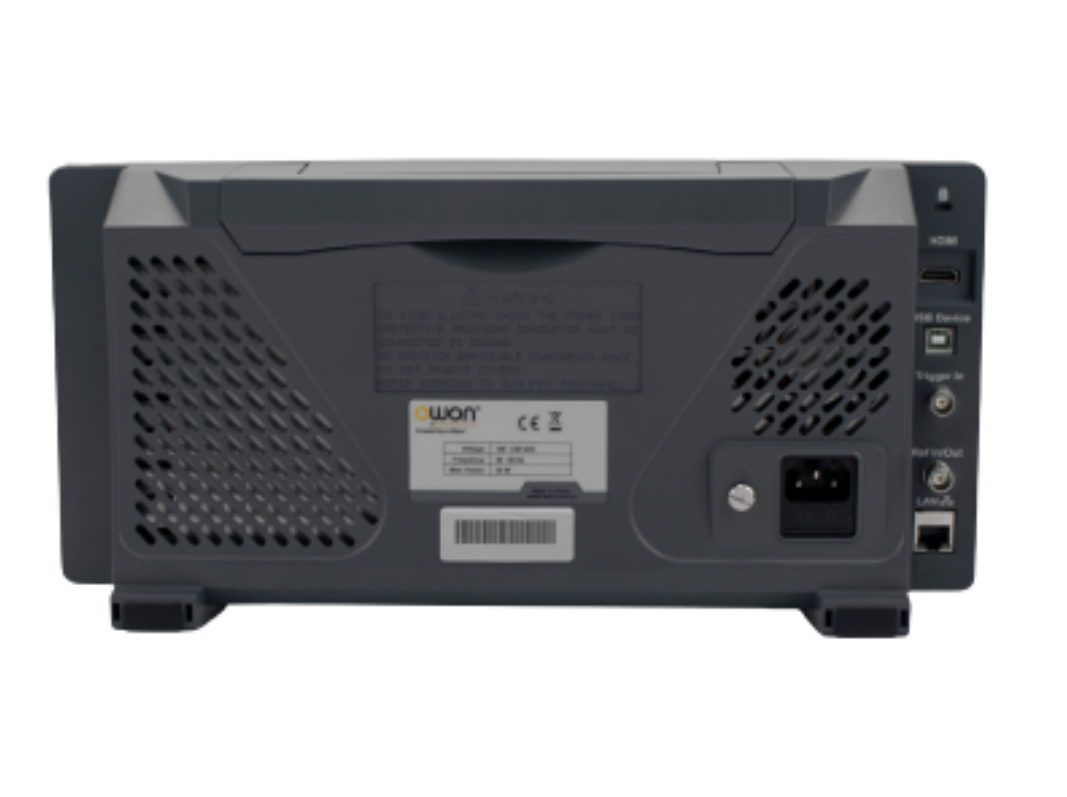

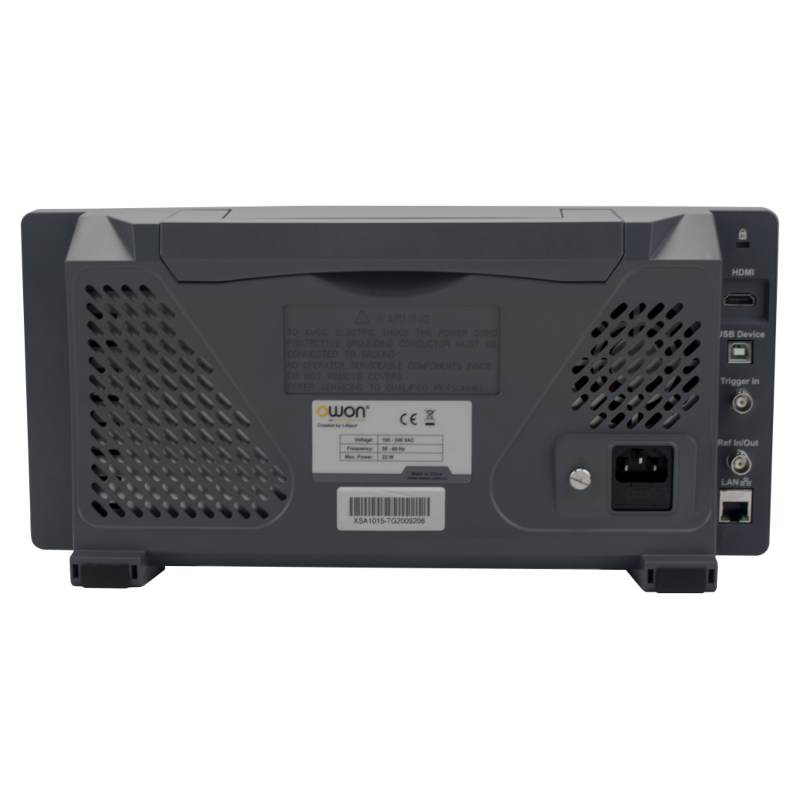

インターフェース
USBホスト、USBデバイス、LAN、イヤホン・インターフェース、HDMI
ディスプレイ
9インチTFT液晶、1280×800ドット
外形寸法
寸法 375mm(幅)×185mm(高さ)×120mm(奥行)
重量 約3.7kg(本体部)

サポート

XSA800シリーズ_ユーザーマニュアル_V100
■対象製品:
・XSA805
・XSA805-TG
・XSA810
・XSA810-TG
・XSA815
・XSA815-TG
