ラインナップ
ATA-4011CAigtek ATA-4000シリーズ 高電圧パワーアンプ 160Vp-p、169.6Wpお問い合わせ

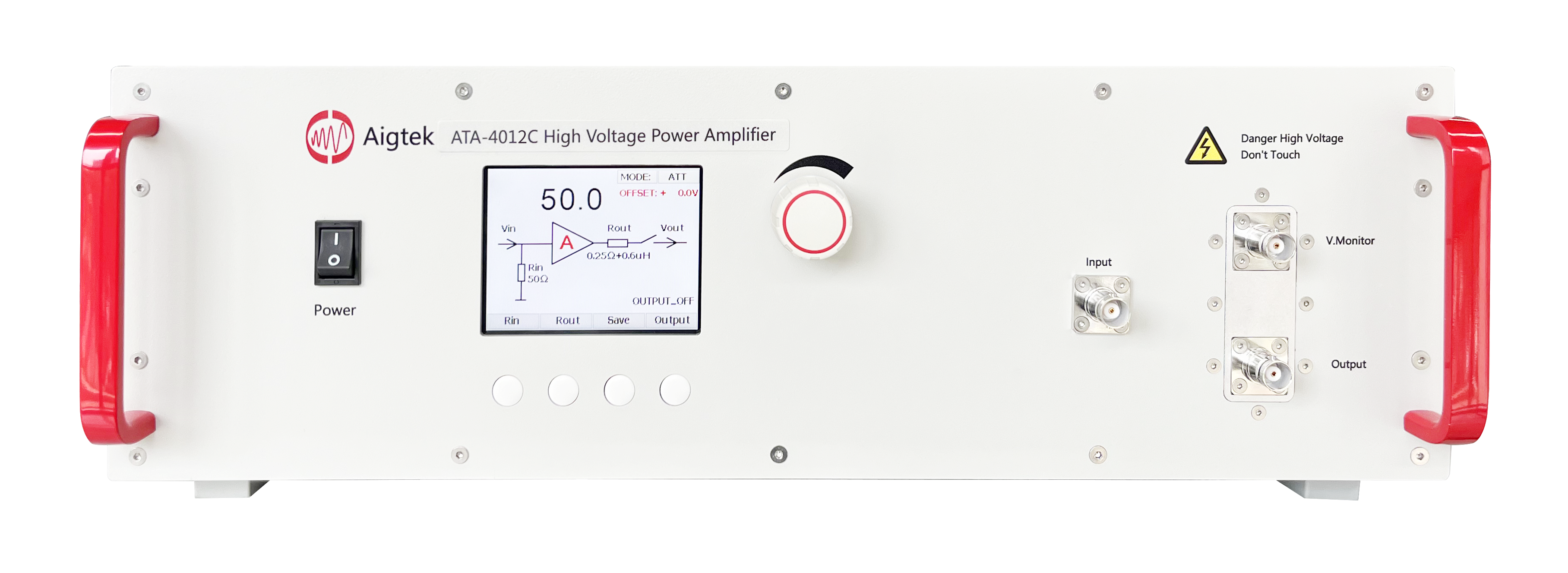

ATA-4012CAigtek ATA-4000シリーズ 高電圧パワーアンプ 160Vp-p、282.4Wpお問い合わせ

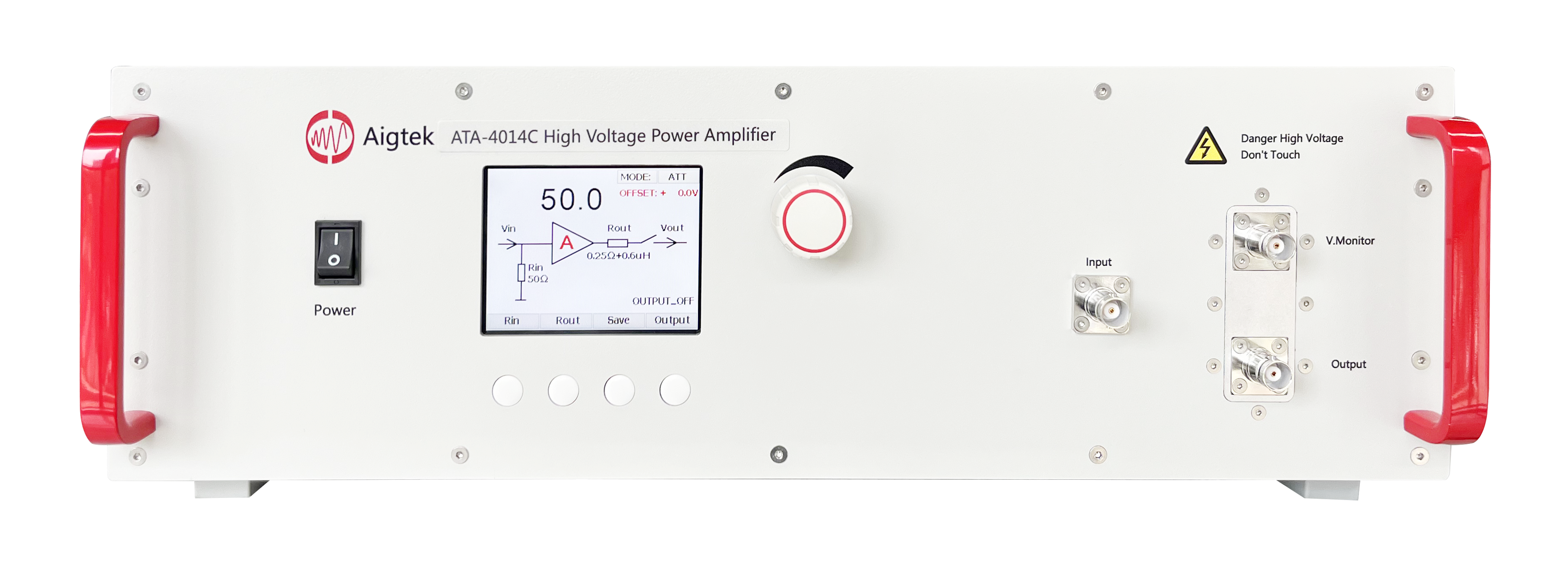

ATA-4014CAigtek ATA-4000シリーズ 高電圧パワーアンプ 160Vp-p、452Wpお問い合わせ
ATA-4051CAigtek ATA-4000シリーズ 高電圧パワーアンプ 310Vp-p、328.6Wpお問い合わせ

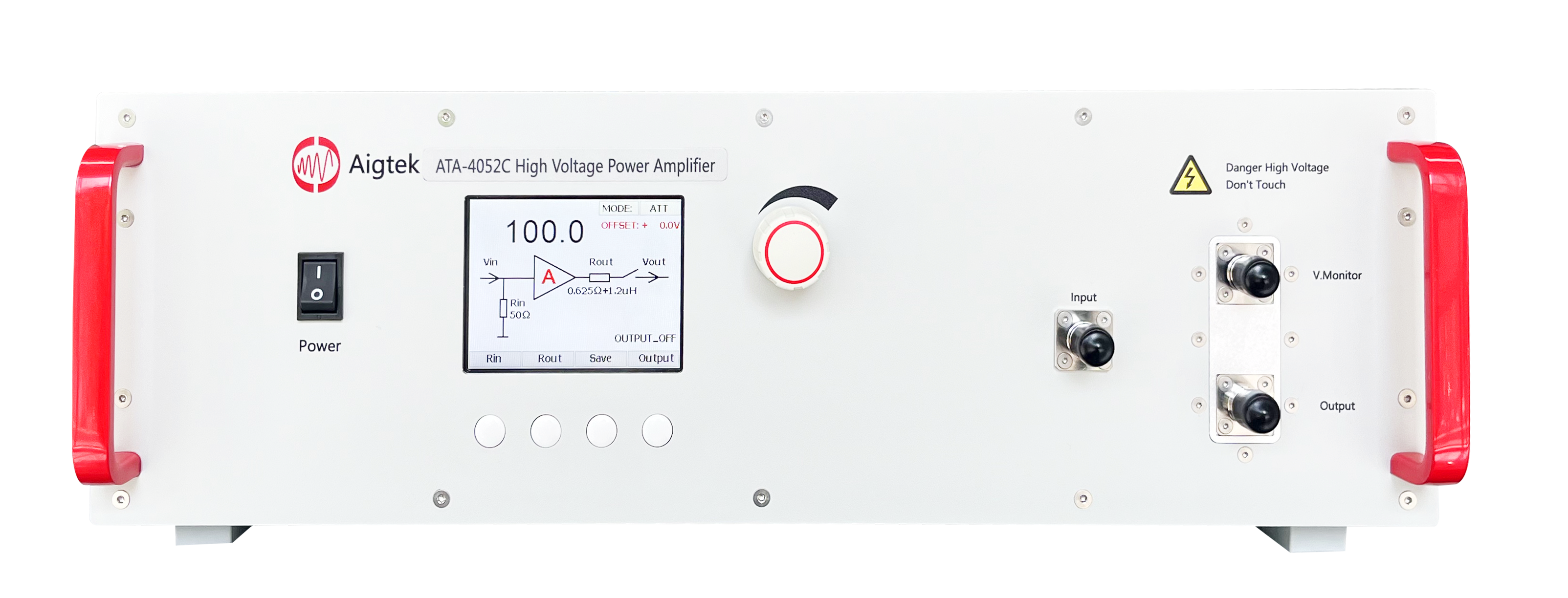

ATA-4052CAigtek ATA-4000シリーズ 高電圧パワーアンプ 310Vp-p、547.1Wpお問い合わせ

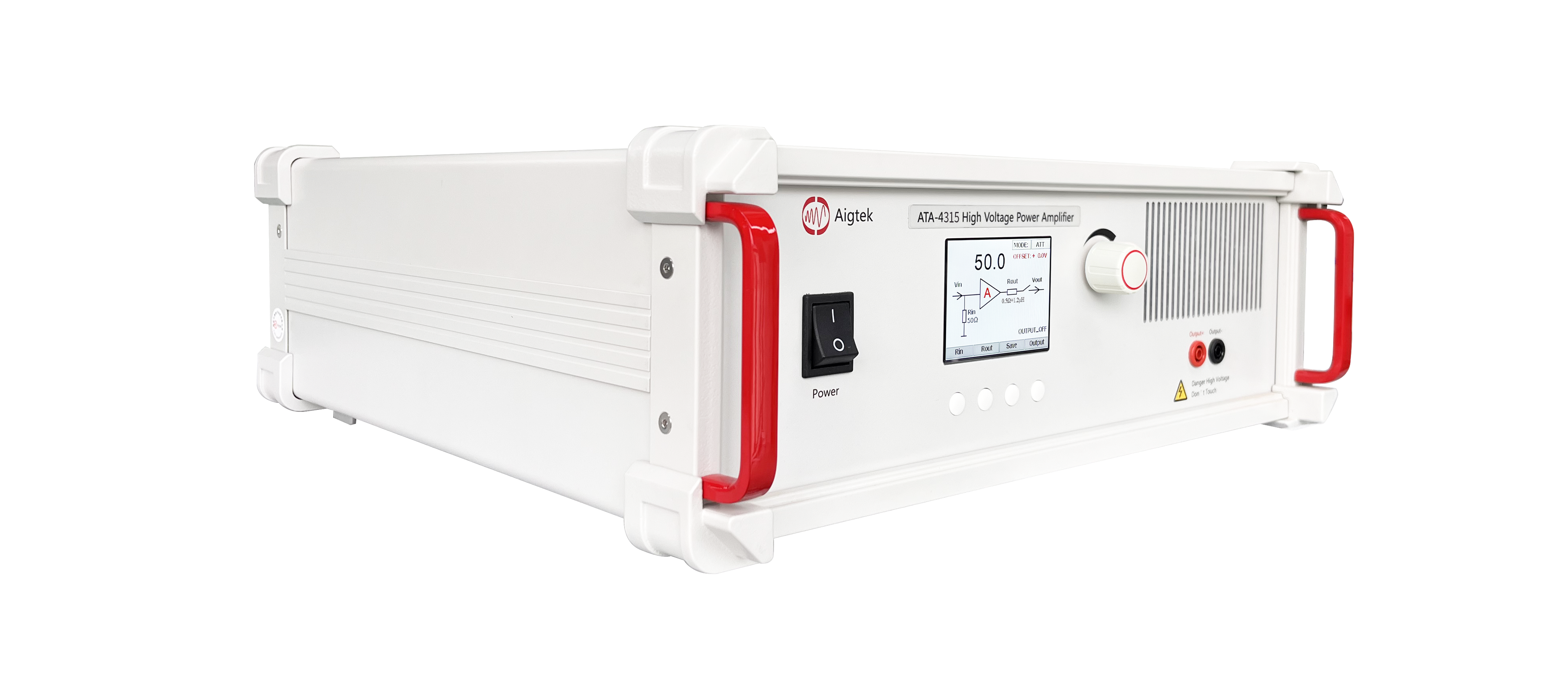

ATA-4315Aigtek ATA-4000シリーズ 高電圧パワーアンプ 150Vp-p、105.7Wpお問い合わせ
規格表
| 型番 | ATA-4011C | ATA-4012C | ATA-4014C | ATA-4051C | ATA-4052C | ATA-4315 |
|---|---|---|---|---|---|---|
| チャンネル数 | 1 | |||||
| 寸法 | 440×149×454mm（幅×高さ×奥行き） | 442×164×474mm（幅×高さ×奥行き） | ||||
| 入力インピーダンス | 50Ω／100kΩ | 50Ω／1kΩ | ||||
| 動作温度 | 0°C ～ 45°C | |||||
| 最大出力 | 169.6Wp | 282.4Wp | 452Wp | 328.6Wp | 547.1Wp | 105.7Wp |
| ヒューズ | 6A/250V | 8A/250V | 10A/250V | 5A/250V | ||
| 動作湿度 | 相対湿度 80% 以下、結露しないこと | |||||
| 保管温度 | -20°C ～ 50°C | |||||
| 最大出力電圧 | 160Vp-p（±80Vp） | 310Vp-p（±155Vp） | 150Vp-p（±75Vp） | |||
| 最大出力電流 | ||||||
| DC～50Hz | 0.75Ap | 1.25Ap | 2Ap | 0.75Ap | 1.25Ap | 0.5Ap |
| 50Hz超 | 2.12Ap/1.5Arms | 3.53Ap/2.5Arms | 5.65Ap/4Arms | 2.12Ap/1.5Arms | 3.53Ap/2.5Arms | 1.41Ap/1Arms |
| 電源電圧 | AC110～240V、50/60Hz | AC220V±10%、50Hz | ||||
| 出力インターフェース | BNC | |||||
| 出力タイプ | シングルエンド出力 | |||||
| 帯域幅（-3 dB） | DC～1.2MHz | DC～500kHz | DC～3MHz | |||
| 電圧ゲイン | x0～50（0.1ステップ／1ステップ） | x0～100（0.1ステップ／1ステップ） | x0～50（0.1ステップ／1ステップ） | |||
| 最小負荷抵抗（RL） | ||||||
| DC～50Hz | ≥ 106.5Ω | ≥ 63.75Ω | ≥ 39.75Ω | ≥ 206Ω | ≥ 123.4Ω | ≥ 149.5Ω |
| 50Hz超 | ≥ 37.5Ω | ≥ 22.4Ω | ≥ 13.91Ω | ≥ 72.5Ω | ≥ 43.3Ω | ≥ 52.7Ω |
| スルーレート | 426V/μs以上 | ≥ 345V/μs | 1000V/μs以上 | |||
| 入力振幅 | 0～10Vp-p（最大） | |||||
| 出力電圧誤差 | ≤ ±3%FS（1kHz時） | |||||
| 出力電圧のドリフト | ≤ ±0.02V | ≤ ±0.1V | ||||
| 信号対雑音比 | — | 80dB以上 | ||||
| 信号グランド | シャーシおよび電源ラインのアースに接続されています | |||||
| 保証 | 1年 | |||||
| 電圧モニタ | 100:1（出力時±5%、FS） | |||||
| リップル | ≤ 0.01Vrms | — | ||||
| DCオフセット調整 | ±75V（0.1V刻み／1V刻み） | ±150V（0.1V刻み／1V刻み） | ±75V（0.1V刻み／1V刻み） | |||
| 全高調波歪み（THD） | ≤ 0.1%（1kHz、100Vp-p） | |||||
| 保護 | 短絡保護、過電圧保護、および過熱保護。 | 過電流保護 | ||||
| 出力インピーダンス | 0.25Ω＋0.6μH | 0.625Ω＋1.2μH | 0.5Ω＋1.2μH | |||
