規格表

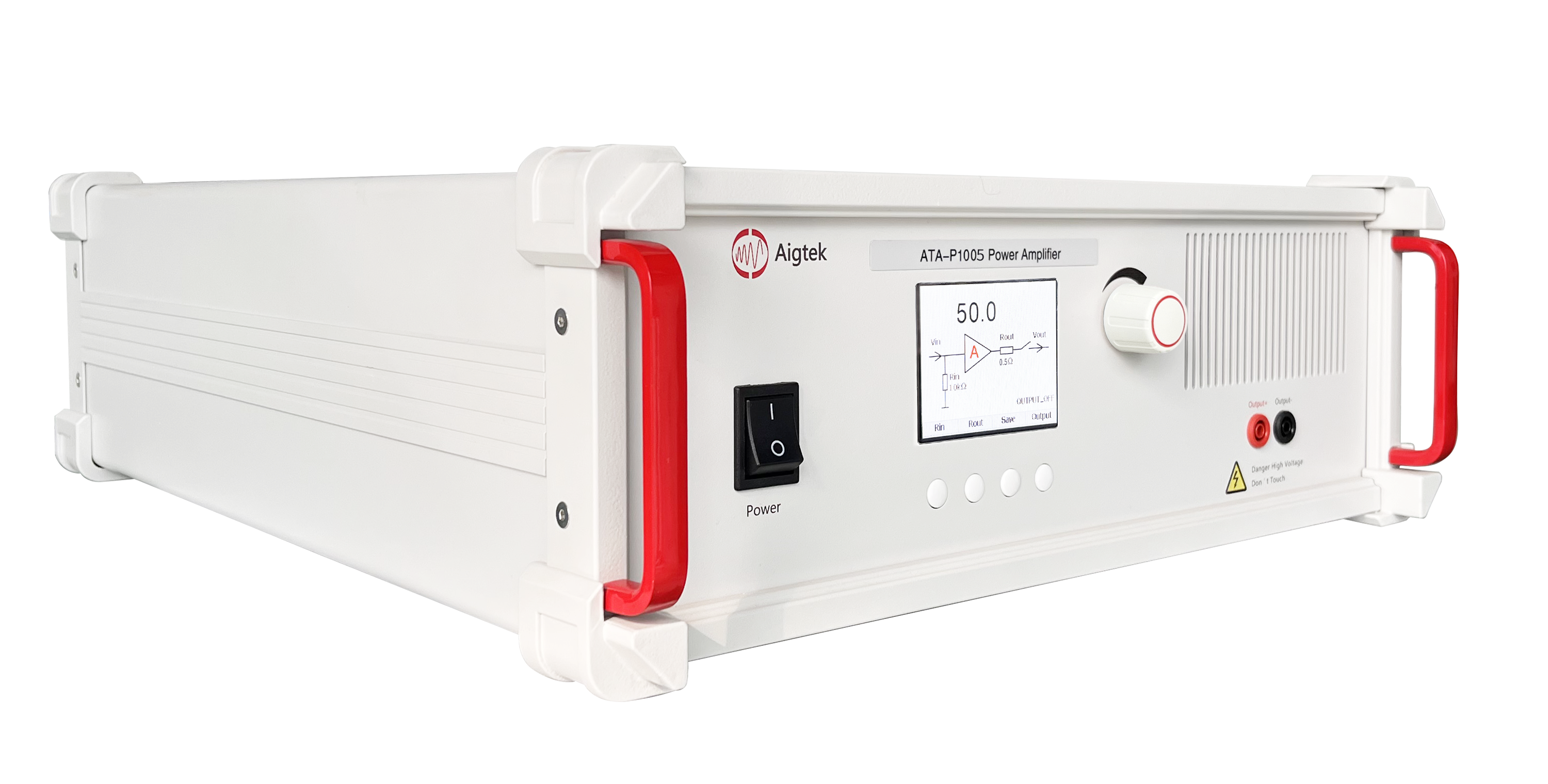

| 型番 | ATA-P0102 | ATA-P1005 | ATA-P2010 |
|---|---|---|---|
| チャンネル数 | 1 | ||
| 寸法 | 442×164×574mm（幅×高さ×奥行き） | ||
| 入力インピーダンス | 10kΩ | ||
| 動作温度 | 0°C ～ 45°C | ||
| 最大出力 | 375Wp | 750Wp | 1300Wp |
| ヒューズ | 8A/250V | 15A/250V | |
| 動作湿度 | 相対湿度 80% 以下、結露しないこと | ||
| 保管温度 | -20°C ～ 50°C | ||
| 出力電圧範囲 | 0V～150V | -20V～130V | |
| 最大出力電流 | |||
| DC～50Hz | 1.25Ap | 2.5Ap | 5Ap |
| 50Hz超 | 2.5Ap | 5Ap | 10Ap |
| 電源電圧 | AC110～240V、50/60Hz | ||
| 出力インターフェース | 4mmバナナジャック | ||
| 出力タイプ | シングルエンド出力 | ||
| 帯域幅（-3 dB） | DC～1kHz | DC～10kHz | DC～20kHz |
| 電圧ゲイン | x0～50（0.1ステップ／1ステップ） | ||
| 最小負荷抵抗（RL） | |||
| DC～50Hz | ≥ 119Ω | ≥ 59.5Ω | ≥ 25.75Ω |
| 50Hz超 | ≥ 59Ω | ≥ 29.5Ω | ≥ 12.75Ω |
| スルーレート | ≥0.67V/μs | 6.7V/μs以上 | 11.5V/μs以上 |
| 入力振幅 | 0～10Vp-p（最大） | ||
| 出力電圧誤差 | ≤ ±3%FS（1kHz時） | ||
| 信号グランド | シャーシおよび電源ラインのアースに接続されています | ||
| 保証 | 1年 | ||
| 電圧モニタ | 50mV/V（出力時±5%、FS） | ||
| 電流モニタ | 1V/A（出力時±5%、FS） | 500mV/A（出力時±5%、FS） | 250mV/A（出力時±5%、FS） |
| 出力電圧のゼロドリフト | ≤ ±0.3V | ||
| 保護 | 過電流保護、過電圧保護、および過熱保護 | ||
| 出力インピーダンス | 1Ω | 0.5Ω | 0.25Ω |
