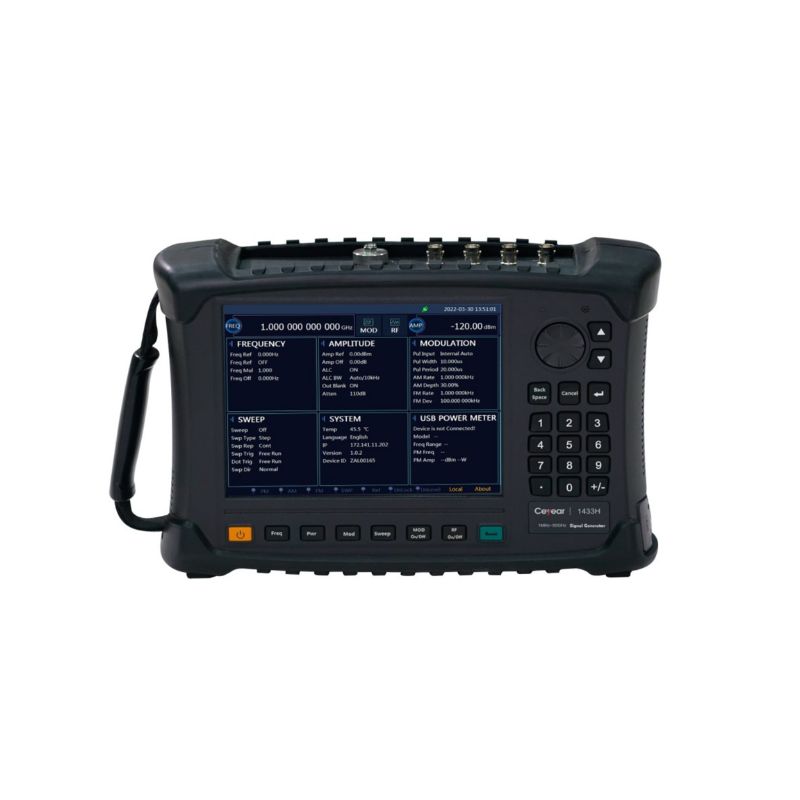

規格表
| 型番 | 1433D | 1433E | 1433F | 1433H |
|---|---|---|---|---|
| 周波数範囲 | 1MHz～20GHz | 1MHz～26.5GHz | 1MHz～40GHz | 1MHz～50GHz |
| 周波数分解能 | 0.1Hz | |||
| トリガ・モード | オート／マニュアル | |||
| 消費電力 | ≤45W（充電を除く） | |||
| 出力インピーダンス | 50Ω（公称） | |||
| 電源 | ||||
| ACアダプタ | 入力100～240V、50/60Hz、出力15VDC 4A | |||
| リチウムイオン電池 | 10.8V、9900mAh | |||
| 質量 | ≤5.5kg（バッテリー含む） | |||
| 動作温度範囲 | −10℃～+50℃（充電時：0～+45℃） | |||

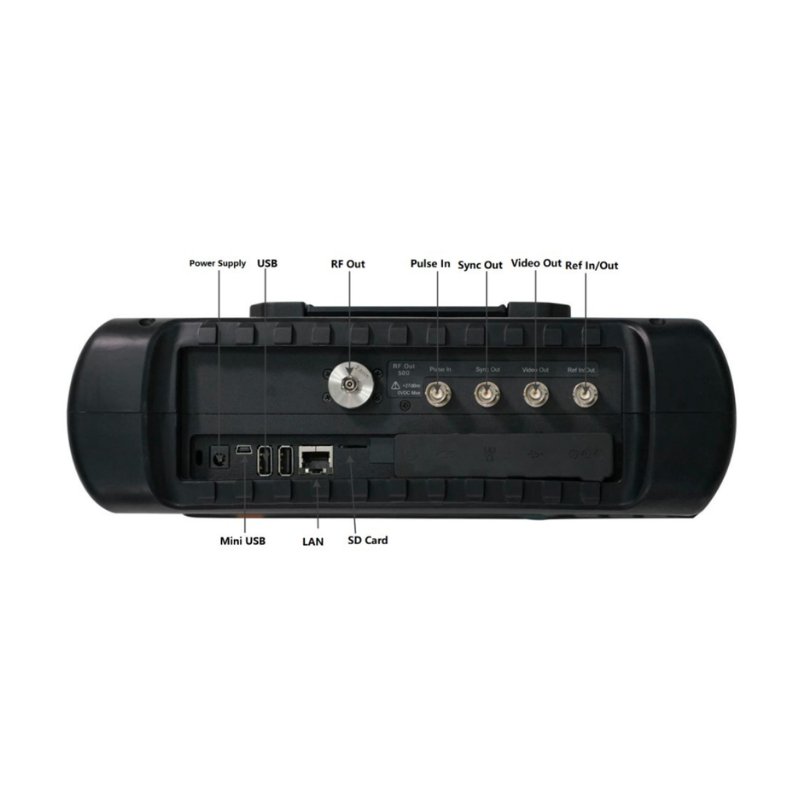

| RF出力ポート | N型（メス）50Ω | 2.4mm（オス）50Ω | ||
| スイープモード | ステップ／リスト | |||
| 外形寸法（W×H×D） | 314mm×218mm×91mm（ハンドル・脚部除く） | |||
| 保管温度範囲 | −40℃～+70℃（バッテリー保管時：−20～+60℃） | |||
| その他インターフェース | ||||
| パルス入力 | BNC（オス） | |||
| 同期出力 | BNC（オス） | |||
| モニタ出力 | BNC（オス） | |||
| リファレンス入出力 | BNC（オス） | |||
| スペクトル純度（非変調CW時） | ||||
| 高調波（+5dBmまたは最大出力時の低い方） | ||||
| 1MHz≤f≤1.5GHz | ≤−40dBc | |||
| 1.5GHz＜f≤2.5GHz | ≤−30dBc | |||
| 2.5GHz＜f≤19GHz | ≤−40dBc | |||
| 19GHz＜f≤25GHz | ≤−30dBc | |||
| 25GHz＜f≤50GHz | ≤−35dBc（代表値） | |||
| 非高調波（0dBm出力、オフセット＞10kHz） | ||||
| 1MHz≤f＜2.5GHz | ≤−54dBc | |||
| 2.5GHz≤f＜5GHz | ≤−60dBc | |||
| 5GHz≤f≤10GHz | ≤−56dBc | |||
| 10GHz＜f≤20GHz | ≤−50dBc | |||
| 20GHz＜f≤38GHz | ≤−44dBc | |||
| 38GHz＜f≤50GHz | ≤−40dBc | |||
| 出力レベル特性 | ||||
| VSWR（定在波比） | ||||
| 1MHz≤f≤20GHz | ＜1.8:1 | |||
| 20GHz＜f≤40GHz | ＜2.0:1 | |||
| 40GHz＜f≤50GHz | ＜2.5:1 | |||
| 安定出力範囲（25℃±10℃、CWモード） | ||||
| 1MHz≤f＜2.5GHz | −120dBm～+5dBm | |||
| 2.5GHz≤f≤10GHz | −120dBm～+10dBm | |||
| 10GHz＜f≤20GHz | −120dBm～+5dBm | |||
| 20GHz＜f≤40GHz | −120dBm～+5dBm | |||
| 40GHz＜f≤50GHz | −120dBm～0dBm | |||
| 出力レベル確度（25℃±10℃） | ||||
| −10dBm＜P≤最大出力 | ±1.0dB | |||
| −60dBm＜P≤−10dBm | ±1.5dB | |||
| −90dBm＜P≤−60dBm | ±1.8dB | |||
| 最大反射電力 | +27dBm（0V DC、定格） | |||
| スイープ特性 | ||||
| スイープポイント数 | 2～1601ポイント | |||
| デュエルタイム | 10ms～100s | |||
| 変調特性 | ||||
| パルス変調（>10MHz） | ||||
| ON/OFF比 | ≥80dB | |||
| 立上り／立下り時間 | ≤30ns | |||
| 最小パルス幅（ALC ON） | 1µs（±50ns） | |||
| 最小パルス幅（ALC OFF） | 100ns（±20ns） | |||
| 振幅変調（AM） | 線形／指数モード 帯域幅：DC～20kHz 最大変調深度：線形≥90% 指数≥20dBAM確度：線形±(5%×設定深度＋1%)、指数±(5%×設定深度＋1dB) | |||
| 周波数変調（FM） | ||||
| 帯域幅 | DC～20kHz | |||
| 最大偏移 | N×800kHz（N＝YO逓倍数） | |||
| 偏移精度 | ±10%（1kHz） | |||
| 歪率 | ±3%（1kHz変調、100kHzオフセット、300Hz～3kHz復調帯域） | |||
| 周波数特性 | ||||
| 内部YO逓倍数（N） | ||||
| 1MHz≤f＜2.35GHz | 1/2 | |||
| 2.35GHz≤f＜2.5GHz | 1/8 | |||
| 2.5GHz≤f＜5GHz | 1/4 | |||
| 5GHz≤f≤10GHz | 1/2 | |||
| 10GHz＜f≤20GHz | 1 | |||
| 20GHz＜f≤40GHz | 2 | |||
| 40GHz＜f≤50GHz | 4 | |||
| 内部基準発振器 | ||||
| 経年変化 | ±0.5×10⁻⁶/年 | |||
| 温度特性 | ±0.3×10⁻⁶（−10℃～+50℃、25℃±5℃基準） | |||
| 初期較正精度 | ±0.5×10⁻⁶ | |||
| 参照入力 | ||||
| 周波数 | 1MHz～100MHz（1MHzステップ） | |||
| レベル | −5dBm～+10dBm（50Ω） | |||
| 参照出力 | ||||
| 周波数 | 10MHz | |||
| レベル | ＞0dBm（50Ω） | |||
| SSB位相雑音（最大安定出力時） | ||||
| SSB位相雑音（最大安定出力時） | ||||
| 1MHz≤f＜2.35GHz | ||||
| ＠100Hz | −82dBc/Hz | |||
| ＠1kHz | −98dBc/Hz | |||
| ＠10kHz | −108dBc/Hz | |||
| ＠100kHz | −106dBc/Hz | |||
| 2.35GHz≤f＜2.5GHz | ||||
| ＠100Hz | −94dBc/Hz | |||
| ＠1kHz | −110dBc/Hz | |||
| ＠10kHz | −120dBc/Hz | |||
| ＠100kHz | −118dBc/Hz | |||
| 2.5GHz≤f＜5GHz | ||||
| ＠100Hz | −88dBc/Hz | |||
| ＠1kHz | −104dBc/Hz | |||
| ＠10kHz | −114dBc/Hz | |||
| ＠100kHz | −112dBc/Hz | |||
| 5GHz≤f≤10GHz | ||||
| ＠100Hz | −82dBc/Hz | |||
| ＠1kHz | −98dBc/Hz | |||
| ＠10kHz | −108dBc/Hz | |||
| ＠100kHz | −106dBc/Hz | |||
| 10GHz＜f≤20GHz | ||||
| ＠100Hz | −76dBc/Hz | |||
| ＠1kHz | −92dBc/Hz | |||
| ＠10kHz | −102dBc/Hz | |||
| ＠100kHz | −100dBc/Hz | |||
| 20GHz＜f≤40GHz | ||||
| ＠100Hz | −70dBc/Hz | |||
| ＠1kHz | −86dBc/Hz | |||
| ＠10kHz | −96dBc/Hz | |||
| ＠100kHz | −94dBc/Hz | |||
| 40GHz＜f≤50GHz | ||||
| ＠100Hz | −68dBc/Hz | |||
| ＠1kHz | −84dBc/Hz | |||
| ＠10kHz | −94dBc/Hz | |||
| ＠100kHz | −92dBc/Hz | |||
