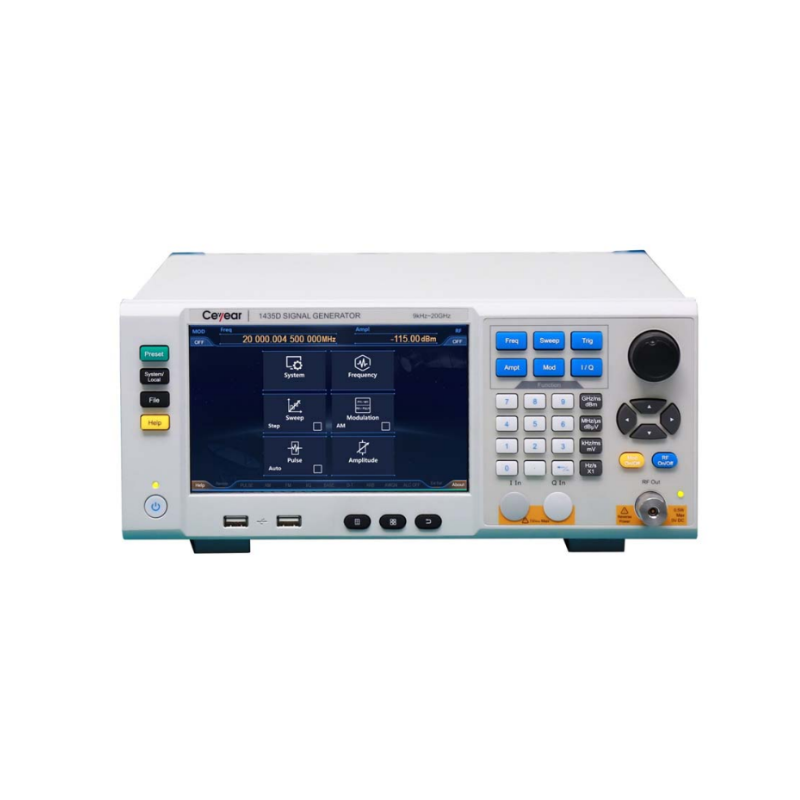

規格表
| 型番 | 1435A | 1435B | 1435C | 1435D | 1435F |
|---|---|---|---|---|---|
| 重量 | ＜12kg（モデルおよびオプション構成により異なる） | ||||
| 周波数範囲 | 9kHz～3GHz | 9kHz～6GHz | 9kHz～12GHz | 9kHz～20GHz | 9kHz～40GHz |
| 周波数分解能 | 0.001Hz | ||||
| 消費電力 | ＜300W | ||||
| 周波数切替時間 | ≤1ms（代表値） | ||||
| 基準出力 | |||||
| 周波数 | 10MHz | ||||
| 出力 | ＞+4dBm（50Ω負荷） | ||||
| 基準入力 | |||||
| 周波数 | 1MHz～50MHz（1Hzステップ） | ||||
| 入力電力 | 0dBm～+7dBm（50Ω） | ||||
| 最大出力パワー（標準） | |||||
| 9kHz～3GHz | 18dBm | 16dBm | 14dBm | ||
| 3～5GHz | 16dBm | — | |||
| 5～6GHz | 15dBm | — | |||
| 3～20GHz | — | 15dBm | — | ||
| 3～17GHz | — | 13dBm | |||
| 17～40GHz | — | 11dBm | |||
| サブハーモニック（+10dBm時） | |||||
| 9kHz～6GHz | なし | ||||
| 6～12GHz | ＜−60dBc | ||||
| 12～24GHz | ＜−55dBc | ||||
| 24～40GHz | ＜−50dBc | ||||
| 基準発振器エージングレート（代表値） | |||||
| 標準 | ±5×10⁻⁷／年（連続動作30日後） | ||||
| 高安定オプションH10 | ±5×10⁻⁸／年（連続動作30日後）、±5×10⁻¹⁰／日（連続動作30日後） | ||||
| スキャンモード | ステップスキャン、リストスキャン | ||||
| スキャン滞留時間 | 100µs～100s | ||||
| 最小出力パワー | |||||
| 標準 | −15dBm（設定可：−20dBm） | ||||
| オプションH01 | −110dBm（設定可：−135dBm） | ||||
| 出力分解能 | 0.01 dB | ||||
| 最大許容逆電力 | 0.5W（DC 0V）（定格値） | ||||
| 位相変調（オプションH02） | |||||
| 最大位相偏移 | N×16rad | ||||
| 精度 | ±(設定値の2%＋0.01rad) | ||||
| 変調速度帯域（3dB） | DC～1MHz | ||||
| 歪率 | ＜0.4% | ||||
| ナローパルス変調（オプションH04） | |||||
| スイッチング比 | ＞80dB | ||||
| 立上り／立下り時間 | ＜10ns | ||||
| 固定振幅最小パルス幅 | 1µs | ||||
| 非固定振幅最小パルス幅 | 20ns | ||||
| 内部アナログ変調信号発生器（オプションH02） | 周波数／位相／振幅変調および低周波出力用の3信号を独立生成 波形：正弦波、方形波、三角波、のこぎり波 周波数範囲：正弦波0.1Hz～10MHz／その他0.1Hz～1MHz 分解能：0.1Hz 低周波出力：0～5Vpeak（50Ω負荷） | ||||
| 内部パルス発生器（オプションH03） | |||||
| パルス幅 | 20ns～（42s−10ns） | ||||
| 周期 | 40ns～42s | ||||
| 分解能 | 10ns | ||||
| 多機能ファンクションジェネレータ（オプションH05） | 7つの波形発生器で構成 各発生器を個別設定可能、またはAM／FM／ΦM複合変調で同時制御可能 | ||||
| VSWR（代表値） | |||||
| 9kHz～3GHz | ＜1.7 | ||||
| 3～13GHz | ＜1.6 | ||||
| 13～20GHz | ＜1.8 | ||||
| 20～40GHz | ＜1.6 | ||||
| 高調波（+10dBm時） | |||||
| 9kHz～10MHz | ＜−23dBc | ||||
| 10MHz～2GHz | ＜−30dBc | ||||
| 2GHz～6GHz（1435B） | — | ＜−30dBc | — | ||
| 2GHz～20GHz | ＜−55dBc | ||||
| 20GHz～40GHz | ＜−50dBc（代表値） | ||||
| 非高調波（標準） | |||||
| 9kHz～250MHz | ＜−54dBc | ||||
| 250MHz～3GHz | ＜−62dBc | ||||
| 3～6GHz | ＜−56dBc | ||||
| 6～12GHz | ＜−50dBc | ||||
| 12～24GHz | ＜−44dBc | ||||
| 24～40GHz | ＜−38dBc（@0dBm、10kHzオフセット） | ||||
| 非高調波（低位相雑音オプションH06） | |||||
| 9kHz～250MHz | ＜−60dBc | ||||
| 250MHz～3GHz | ＜−77dBc | ||||
| 3～6GHz | ＜−71dBc | ||||
| 6～12GHz | ＜−65dBc | ||||
| 12～24GHz | ＜−59dBc | ||||
| 24～40GHz | ＜−53dBc（@0dBm、10kHzオフセット） | ||||
| 周波数変調（オプションH02） | |||||
| 最大偏移量 | N×16MHz | ||||
| 精度 | ±(設定値の2%＋20Hz) | ||||
| 変調速度帯域（3dB） | DC～7MHz | ||||
| 歪率 | ＜0.4% | ||||
| 振幅変調（オプションH02） | |||||
| 最大変調深度 | ＞90% | ||||
| 変調率精度 | ±(設定値の4%＋1%) | ||||
| 帯域幅（3dB） | DC～100kHz（試験周波数1GHz／5GHz／20GHz／40GHz） | ||||
| 歪率 | ＜2% | ||||
| パルス変調（オプションH03） | |||||
| スイッチング比 | ＞80dB | ||||
| 立上り／立下り時間 | ＜10ns | ||||
| 固定振幅最小パルス幅 | 1µs | ||||
| 非固定振幅最小パルス幅 | 100ns | ||||
| 外形寸法（最大） | 330(W)×147(H)×397(D)mm（ハンドル除く） 420(W)×147(H)×445(D)mm（ハンドル含む） | ||||
| 最大出力パワー（オプションH08） | |||||
| 9kHz～3GHz | 22dBm | 21dBm | 20dBm | ||
| 3～5GHz | 20dBm | — | |||
| 5～6GHz | 18dBm | — | |||
| 3～20GHz | — | 20dBm | — | ||
| 3～17GHz | — | 17dBm | |||
| 17～40GHz | — | 15dBm | |||
| SSB位相雑音（1GHzキャリア、+10dBm時） | |||||
| 標準 | |||||
| @100Hzオフセット | ≤−83dBc/Hz | ||||
| @10kHz | ≤−115dBc/Hz | ||||
| 低位相雑音オプションH06 | |||||
| @100Hz | ≤−83dBc/Hz | ||||
| @1kHz | ≤−113dBc/Hz | ||||
| @10kHz | ≤−132dBc/Hz | ||||
| @100kHz | ≤−132dBc/Hz | ||||
| 電源 | 100～120VAC（50～60Hz）または200～240VAC（50～60Hz）（自動切替対応） | ||||
| RF出力ポート | N型（メス）、50Ω | 3.5mm（オス）、N型（メス）（H91オプション）、50Ω | 2.4mm（オス）、50Ω | ||
よくある質問
QCeyear製品は購入時の校正書類対応可能ですか？
ACeyear製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
