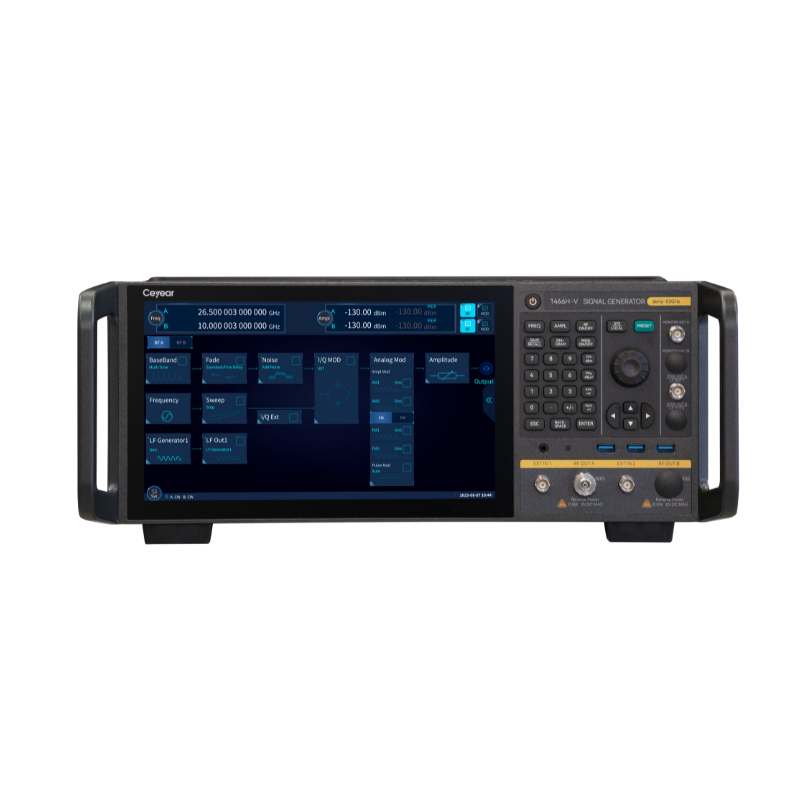

1466-Vシリーズ

メーカー: Ceyear
カテゴリ: ベクトル信号発生器
モデル数: 6

価格9,570,000円〜税込

ラインナップ

規格表

型番	1466C-V	1466D-V	1466E-V	1466G-V	1466H-V	1466L-V
寸法
本体のみ	426 × 177 × 500 mm
ハンドル含む	475 × 193 × 620 mm
重量	< 35 kg（モデルにより異なる）
周波数範囲	6 kHz ～ 13 GHz	6 kHz ～ 20 GHz	6 kHz ～ 33 GHz	6 kHz ～ 45 GHz	6 kHz ～ 53 GHz	6 kHz ～ 67 GHz
周波数分解能	0.001 Hz
消費電力	< 700 W
周波数切替時間	< 15 ms（typ.）
基準出力
周波数	10 MHz
出力	> +4 dBm、50 Ω
基準入力
周波数	1–100 MHz、1 Hzステップ
入力電力	-5～+10 dBm、50 Ω
タイムベース経時変化率	±5×10⁻¹⁰ / 日（30日連続動作後、typ.）
高精度アナログスイープ（S15）
最大速度
4 GHz < f	400 MHz/ms
精度	±0.05%（100 ms以内）
最小出力電力	-10 dBm（-20 dBm設定可）
出力電力分解能	0.01 dB
電力温度安定度	0.02 dB/°C（typ.）
VSWR
100 kHz ≤ f ≤ 20 GHz	< 1.6
20 GHz < f ≤ 40 GHz	< 1.8
40 GHz < f ≤ 67 GHz	< 2.0
高調波（標準）
100 kHz ≤ f ≤ 3 GHz	< -30 dBc
3 GHz < f ≤ 67 GHz	< -55 dBc
サブハーモニック（標準）
100 kHz ≤ f ≤ 20 GHz	< -80 dBc
20 GHz < f ≤ 40 GHz	< -60 dBc
40 GHz < f ≤ 67 GHz	< -50 dBc
非高調波（H04-1）
6 kHz ≤ f ≤ 250 MHz	< -58 dBc
250 MHz < f ≤ 4 GHz	< -70 dBc
4 GHz < f ≤ 10 GHz	< -70 dBc
10 GHz < f ≤ 20 GHz	< -64 dBc
20 GHz < f ≤ 40 GHz	< -58 dBc
40 GHz < f ≤ 67 GHz	< -45 dBc
非高調波（H04-2）
6 kHz ≤ f ≤ 250 MHz	< -68 dBc
250 MHz < f ≤ 4 GHz	< -80 dBc
4 GHz < f ≤ 10 GHz	< -80 dBc
10 GHz < f ≤ 20 GHz	< -74 dBc
20 GHz < f ≤ 40 GHz	< -68 dBc
40 GHz < f ≤ 67 GHz	< -45 dBc
電源	100–120 VAC / 200–240 VAC（50/60 Hz、自動対応）
RF出力ポート	3.5 mm（オス）		2.4 mm（オス）		1.85 mm（オス）
インピーダンス	50 Ω
スイープモード	ステップ / リスト / ランプ（アナログ）スイープ（S15）パワースイープ（S16）

よくある質問

QCeyear製品は購入時の校正書類対応可能ですか？
A
Ceyear製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
