ラインナップ

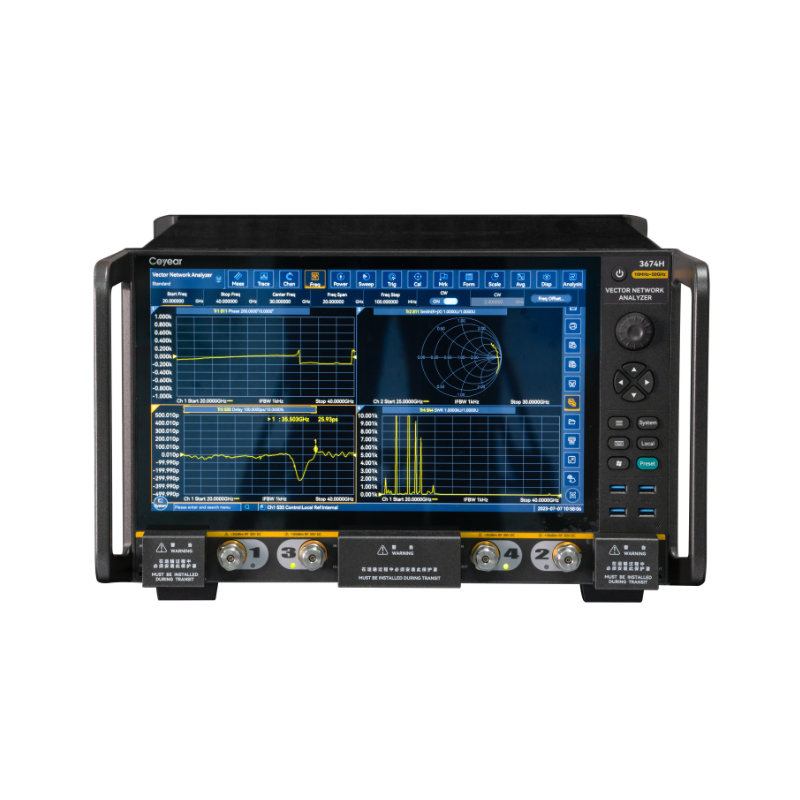

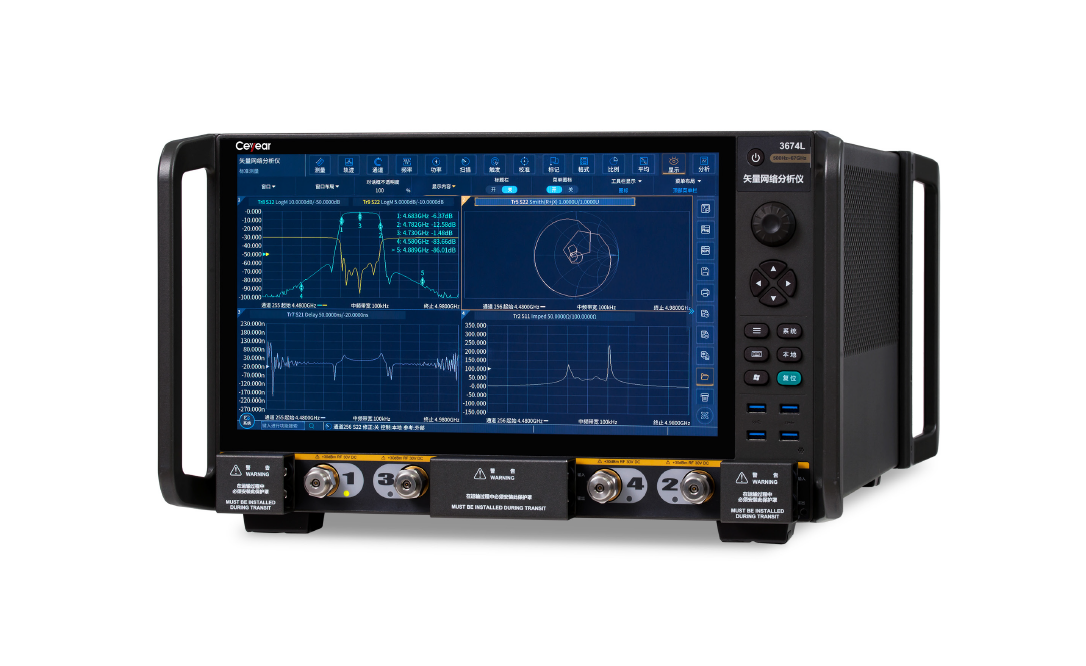

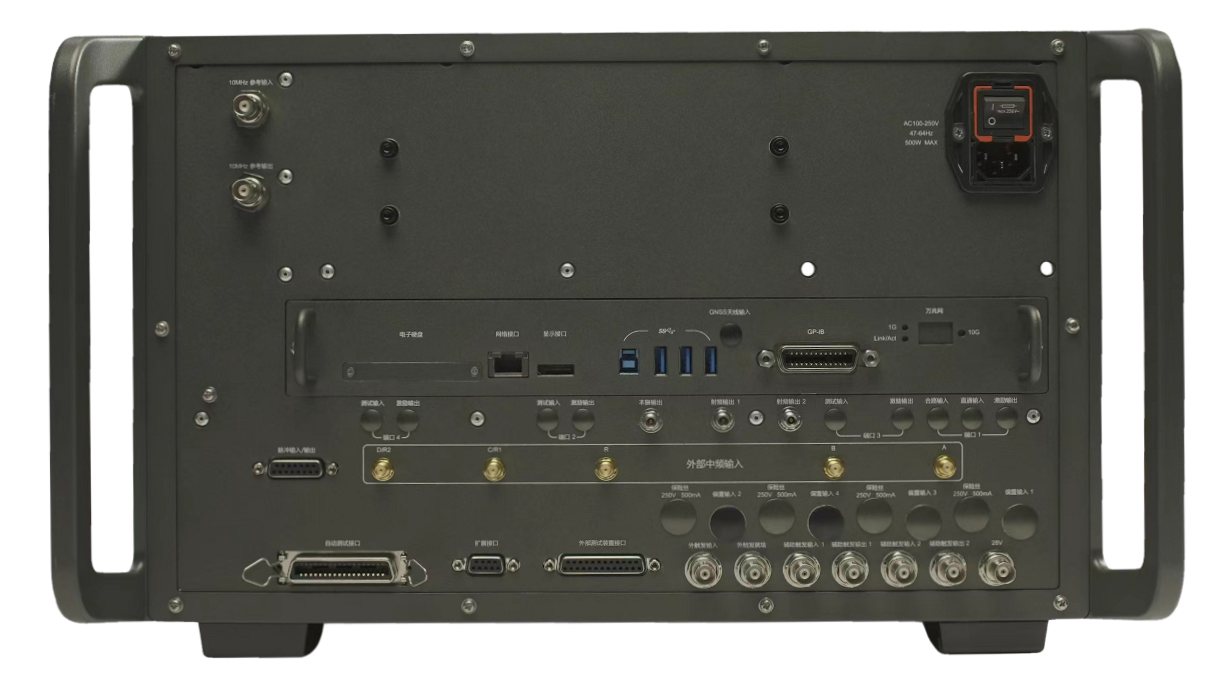

3674BCeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～9GHz、2/4ポート9,405,000円- 3674CCeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～14GHz、2/4ポート9,504,000円
- 3674DCeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～20GHz、2/4ポート10,340,000円
- 3674ECeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～26.5GHz、2/4ポート11,462,000円
- 3674FCeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～32GHz、2/4ポート14,443,000円
- 3674GCeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～44GHz、2/4ポート14,751,000円
- 3674HCeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～50GHz、2/4ポート16,225,000円
- 3674KCeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～53GHz、2/4ポート18,579,000円
- 3674LCeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～67GHz、2/4ポート22,462,000円
- 3674NCeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～90GHz、2/4ポート33,979,000円
- 3674PCeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～110GHz、2/4ポート52,382,000円
- 3674PACeyear 3674シリーズ ベクトルネットワークアナライザ 10MHz～110GHz、2/4ポートお問い合わせ
規格表
| 型番 | 3674B | 3674C | 3674D | 3674E | 3674F | 3674G | 3674H | 3674K | 3674L | 3674N | 3674P | 3674PA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 周波数範囲 | 10 MHz～9 GHz | 10 MHz～14 GHz | 10 MHz～20 GHz | 10 MHz～26.5 GHz | — | |||||||
| コネクタ | — | 1.0 mm、50 Ω | ||||||||||
| 分解能 / 精度 | — | 1 Hz / ±1×10⁻⁷ | ||||||||||
| システムDR（代表） | — | 70 dB(10–500 MHz)～100 dB(72–90 GHz) | 70 dB～90 dB(90–110 GHz) | |||||||||
| ポート | — | 2/4ポート | ||||||||||
| パルス幅 / ON-OFF | — | 33 ns–60 s / 64 dB(≤4 GHz), 70 dB(4–90 GHz) | — | |||||||||
| 共通 | — | IF 1 Hz–30 MHz、表示分解能 振幅0.001 dB/div・位相0.01°/div、I/F: GPIB/USB/DP/LAN、15.6″タッチ、外形(2P/4P)・電源・質量は共通 | ||||||||||
| 周波数 | — | 10 MHz～90 GHz | 10 MHz～110 GHz | |||||||||
| ポート高調波抑圧（P2/4） | ||||||||||||
| Spec-A | −13/−18/−18 dBc | — | ||||||||||
| Spec-B | −24/−30/−36 dBc | — | ||||||||||
| 最大出力（フルオプション）P1/3 | ||||||||||||
| Spec-A | Filter: +6/+8 dBm；HP:+12/+8 dBm；+8→−1 dBm(4–26.5 GHz) | — | ||||||||||
| Spec-B | Filter: +9/+10 dBm；HP:+12/+10 dBm；+10→+5 dBm | — | ||||||||||
| 最大出力（フルオプション）P2/4 | ||||||||||||
| Spec-A | +8→−1 dBm | — | ||||||||||
| Spec-B | +12→+4 dBm | — | ||||||||||
| システムダイナミックレンジ（標準） | — | 132 dB（0.5–1 GHz）ピーク、47–50 GHz 帯で約 111 dB（Spec-B は +3～+6 dB 程度上積み） | ～142 dB（2–4 GHz）ピーク、67 GHz 近傍で 114～118 dB（Spec-B は帯域全般で上積み） | — | ||||||||
| Spec-A | 96 dB(10–50 MHz)→122 dB(24–26.5 GHz) | — | ||||||||||
| Spec-B | 108 dB→127 dB | — | ||||||||||
| システムダイナミックレンジ（フル） | ||||||||||||
| Spec-A | 96 dB→114 dB | — | ||||||||||
| Spec-B | 105 dB→122 dB | — | ||||||||||
| 最大出力（標準, P1/3） | — | +4 dBm(10–50 MHz) → +1 dBm(67–90 GHz) | 0 dBm → +1 dBm(90–110 GHz) ※帯域別詳細あり | |||||||||
| 最大出力（標準, P2/4） | — | +10→+1 dBm(67–90 GHz) | +5→+1 dBm(80–110 GHz) | |||||||||
| 最大出力（標準, Option 400） | — | P1/3：Filter +4～+8 dBm、High-Power +12～+16 dBm、4–50 GHz で +13→+5 dBm（Spec-B は全帯 +2～+6 dB 程度高め）／ P2/4 も同様に向上 | P1/3：Filter +4/+8 dBm、High-Power +10/+13 dBm、4–67 GHz で +13→+10 dBm（Spec-B は +2～+6 dB 向上）／ P2/4 も同傾向 | — | ||||||||
| 最大出力（フルオプション） | — | P1/3／P2/4 とも標準比で概ね −4～−6 dB 低下 | 標準比で数 dB 低下（帯域別に異なる） | — | ||||||||
| 分解能 / 周波数精度 | 0.1 Hz / ±1×10⁻⁷（23 ℃±3 ℃） | — | ||||||||||
| ポート高調波抑圧（P1/3） | ||||||||||||
| Spec-A | −48 dBc(0.01–4 GHz), −57 dBc(4–14/14–26.5 GHz) | — | ||||||||||
| Spec-B | −62/−68/−70 dBc | — | ||||||||||
| パワースイープ範囲 | ||||||||||||
| Spec-A | 33 dB(10–50 MHz) → 27 dB(24–26.5 GHz) | 37→20 dB（帯域依存） | 35 dB（～40–67 GHz 帯も 35 dB） | — | ||||||||
| Spec-B | 36 dB(10–50 MHz) → 38 dB(24–26.5 GHz) | 42→36 dB | 41→40 dB | — | ||||||||
| 最大出力（標準/Opt.400）P1/3 | Filter: +8～+10 dBm(～4 GHz)／High-Power: +13～+10 dBm(～4 GHz)；+13→+8 dBm(4–26.5 GHz)Spec-B: Filter: +9/+13/+16 dBm(帯域別)；+16→+14 dBm | — | ||||||||||
| 最大出力（標準/Opt.400）P2/4 | ||||||||||||
| Spec-A | +13→+8 dBm(～26.5 GHz) | — | ||||||||||
| Spec-B | +17→+14 dBm | — | ||||||||||
| パルス幅設定 | ||||||||||||
| Spec-A | 33 ns–70 s／ | — | ||||||||||
| Spec-B | 20 ns–70 s | — | ||||||||||
| 有効ダイレクティビティ / 送受整合 | ||||||||||||
| Spec-A | 48/44 dB、40/31 dB、47/44 dB（周波数帯別） | — | ||||||||||
| Spec-B | 65/52 dB、46/36 dB、61/56 dB | — | ||||||||||
| 反射/伝送トラッキング | — | 低～中GHz帯で±0.05～0.11 dB／高域で増加 | 高域でさらに増加 | |||||||||
| Spec-A | ±0.015/±0.016 dB、±0.044～±0.120 dB等 | — | ||||||||||
| Spec-B | ±0.0010/±0.0014 dB、±0.001～±0.008 dB | — | ||||||||||
| 振幅/位相トレースノイズ（1 kHz IF） | ||||||||||||
| Spec-A | 0.0070→0.0050 dB rms、0.051→0.054° rms | — | ||||||||||
| Spec-B | 0.0026→0.0006 dB、0.014→0.004° | — | ||||||||||
| IF帯域 / 表示分解能 | 1 Hz～30 MHz / 振幅0.001 dB/div、位相0.001°/div | — | ||||||||||
| コネクタ / ポート | 3.5 mm、50 Ω／標準2ポート、Option-400で4ポート | — | ||||||||||
| I/F / 画面 | GPIB/USB/DP/LAN／15.6″タッチ | — | ||||||||||
| 外形・電源・質量 | 2P: 475×279×560 mm、4P: 475×279×660 mm／最大500 W／最大50 kg | — | ||||||||||
| パルス | ||||||||||||
| パルス幅 | — | 33 ns–60 s／20 ns–70 s | — | |||||||||
| ON/OFF | — | 64 dB（≤4 GHz）、80 dB（4–50 GHz） | 64 dB（≤4 GHz）、80 dB（4–67 GHz） | — | ||||||||
| 高調波抑圧 | — | P1/3：Spec-A −48/−57/−57 dBc → Spec-B −68/−70/−70 dBc（帯域別）／ P2/4 も改善 | P1/3：Spec-A −48/−57/−57 dBc → Spec-B −57/−70/−71 dBc（帯域別）／ P2/4 も同様に改善 | −13 dBc(≤4 GHz)→−51 dBc(14–45 GHz) 他 | −13 dBc(≤3.2 GHz)→−31 dBc(14–55 GHz) 他 | |||||||
| 周波数範囲 / 分解能 / 周波数精度 | — | 10 MHz～32/44/50 GHz ／ 0.1 Hz ／ ±1×10⁻⁷（23 ℃±3 ℃） | 10 MHz～53/67 GHz ／ 0.1 Hz ／ ±1×10⁻⁷（23 ℃±3 ℃） | — | ||||||||
| トラッキング / トレースノイズ | — | Spec-B は dB／° ともに大幅低減 | — | |||||||||
| コネクタ / 共通仕様 | — | 2.4 mm、50 Ω ／ I/F・画面・外形・電源・質量は共通 | 1.85 mm、50 Ω ／ I/F・画面・外形・電源・質量は共通 | — | ||||||||
よくある質問
QCeyear製品は購入時の校正書類対応可能ですか？
ACeyear製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
