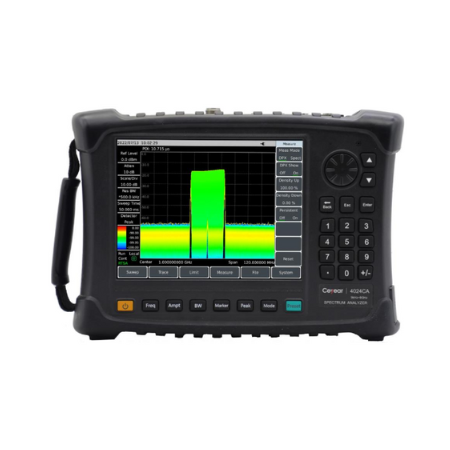

ラインナップ
4024ACeyear 4024シリーズ スペクトラムアナライザ 9kHz～4GHz1,386,000円- 4024BCeyear 4024シリーズ スペクトラムアナライザ 9kHz～6.5GHz1,815,000円
- 4024CCeyear 4024シリーズ スペクトラムアナライザ 9kHz～9GHz2,475,000円
- 4024DCeyear 4024シリーズ スペクトラムアナライザ 9kHz～20GHz3,762,000円
- 4024ECeyear 4024シリーズ スペクトラムアナライザ 9kHz～26.5GHz4,070,000円
- 4024FCeyear 4024シリーズ スペクトラムアナライザ 9kHz～32GHz5,236,000円
- 4024GCeyear 4024シリーズ スペクトラムアナライザ 9kHz～44GHz6,171,000円
- 4024HCeyear 4024シリーズ スペクトラムアナライザ 9kHz～50GHz8,041,000円
- 4024LCeyear 4024シリーズ スペクトラムアナライザ 9kHz～67GHz10,527,000円
規格表
| 型番 | 4024A | 4024B | 4024C | 4024D | 4024E | 4024F | 4024G | 4024H | 4024L |
|---|---|---|---|---|---|---|---|---|---|
| 周波数範囲 | 9kHz～4GHz | 9kHz～6.5GHz | 9kHz～9GHz | 9kHz～20GHz | 9kHz～26.5GHz | 9kHz～32GHz | 9kHz～44GHz | 9kHz～50GHz | 9kHz～67GHz |
| 動作温度 | -10℃～+50℃（電池動作温度は0℃～+45℃） | ||||||||
| 入力アッテネータ | +27dBm ピーク（典型値）（≥10dB減衰） +20dBm ピーク（典型値）（<10dB減衰） +10dBm ピーク（典型値）（プリアンプオン） | +30dBm ピーク（典型値）（≥10dB減衰） +23dBm ピーク（典型値）（<10dB減衰） +13dBm ピーク（典型値）（プリアンプオン） | +27dBm ピーク（典型値）（≥10dB減衰） +20dBm ピーク（典型値）（<10dB減衰） +10dBm ピーク（典型値）（プリアンプオン） | ||||||
| テストポート | |||||||||
| RF入力 | Type-Nコネクタ（メス） | 2.4mmコネクタ（オス） | 1.85mmコネクタ（オス） | ||||||
| RF出力 | トラッキングジェネレータオプションのテストインターフェース：Type-Nコネクタ（メス） | — | |||||||
| 周波数リファレンス | |||||||||
| 周波数 | 10MHz | ||||||||
| 老化率 | ±0.5ppm/年 | ||||||||
| 初期周波数精度 | ±0.3ppm | ||||||||
| 温度安定度 | ±0.1ppm（-10～50℃、25℃に比較して） | ||||||||
| スキャン時間 | |||||||||
| 範囲 | 10μs～600s（ゼロスパン） | ||||||||
| 精度 | ±2.00%（ゼロスパン） | ||||||||
| 周波数読み出し精度 | 周波数読み出し精度＝±（周波数読み出し値×周波数リファレンス誤差 + 2%×スパン + 10%×分解能帯域幅） | ||||||||
| スパン幅 | |||||||||
| 範囲 | 100Hz～対応モデルの上限周波数、または0Hz | ||||||||
| 精度 | ±2.0% | ||||||||
| 分解能帯域幅 | 1Hz～10MHz（1～3倍ステップ） | ||||||||
| ビデオ帯域幅 | 1Hz～10MHz（1～3倍ステップ） | ||||||||
| 二次高調波歪み （減衰0dB、-30dBm入力） | <-65dBc | <-60dBc | <-65dBc | ||||||
| 絶対振幅精度 （入力信号0dBm～-50dBm、すべての設定が自動カップリング、20℃～30℃、30分の予熱） | ±1.8dB（10MHz～13GHz） ±2.3dB（13GHz～40GHz） ±2.7dB（40GHz～50GHz） ±3.0dB（50GHz～67GHz） | ||||||||
| 基準レベル | |||||||||
| 範囲 | -120dBm～+30dBm | ||||||||
| 変換不確かさ | ±1.20dB | ||||||||
| 保管温度 | -40℃～+70℃（電池保管温度は-20℃～+60℃） | ||||||||
| 電磁適合性 | GJB 3947A-2009の3.9.1の要件に準拠 | ||||||||
| バッテリー駆動時間 | 約3時間 | 約2.5時間 | 約2時間（標準） | ||||||
| 全体の消費電力（電池充電を含まず） | ≤25W | ≤33W | ≤38W | ||||||
| その他のインターフェース | |||||||||
| 10MHz基準入力/出力 | BNC（メス）コネクタ | ||||||||
| 外部トリガ入力 | BNC（メス）コネクタ | ||||||||
| IF出力 | BNC（メス）コネクタ | ||||||||
| GPSアンテナ入力 | BNC（メス）コネクタ | ||||||||
| 外形寸法 | 314mm（幅）×218mm（高さ）×91mm（奥行）（ハンドル、スタンドを除く） 338mm（幅）×218mm（高さ）×100mm（奥行）（ハンドル、スタンドを含む） | ||||||||
| SSB位相雑音（キャリア1GHz） | ≤-108dBc/Hz@周波数オフセット10kHz ≤-112dBc/Hz@周波数オフセット100kHz ≤-118dBc/Hz@周波数オフセット1MHz ≤-129dBc/Hz@周波数オフセット10MHz | ≤-102dBc/Hz@周波数オフセット10kHz ≤-106dBc/Hz@周波数オフセット100kHz ≤-111dBc/Hz@周波数オフセット1MHz ≤-123dBc/Hz@周波数オフセット10MHz | |||||||
| 表示平均ノイズレベル（入力端に50Ω負荷、0dB入力減衰、平均検波、ビデオタイプ対数、RBWを1Hzに正規化、20℃～30℃） | |||||||||
| プリアンプオフ | ≤-140dBm（10MHz～3GHz） ≤-138dBm（3GHz～9GHz） | ≤-138dBm（10MHz～20GHz） ≤-135dBm（20GHz～32GHz） ≤-127dBm（32GHz～40GHz） | ≤-135dBm（10MHz～20GHz） ≤-134dBm（20GHz～32GHz） ≤-129dBm（32GHz～40GHz） ≤-120dBm（40GHz～46GHz） ≤-114dBm（46GHz～50GHz） ≤-114dBm（50GHz～60GHz） ≤-100dBm（60GHz～67GHz） | ||||||
| プリアンプオン | ≤-160dBm（10MHz～3GHz） ≤-157dBm（3GHz～9GHz） | ≤-157dBm（10MHz～20GHz） ≤-154dBm（20GHz～32GHz） ≤-148dBm（32GHz～40GHz） | ≤-153dBm（10MHz～20GHz） ≤-152dBm（20GHz～32GHz） ≤-147dBm（32GHz～40GHz） ≤-142dBm（40GHz～46GHz） ≤-132dBm（46GHz～50GHz） ≤-132dBm（50GHz～60GHz） ≤-118dBm（60GHz～67GHz） | ||||||
| 残留応答（RF入力整合、0dB減衰） | |||||||||
| 例外周波数 | 3.2GHz | — | |||||||
| プリアンプオフ | ≤-82dBm（10MHz～9GHz） | ≤-90dBm（10MHz～13GHz） ≤-85dBm（13GHz～20GHz） ≤-80dBm（20GHz～44GHz） | — | ||||||
| プリアンプオン | ≤-95dBm（10MHz～9GHz） | ≤-100dBm（10MHz～32GHz） ≤-95dBm（32GHz～44GHz） | — | ||||||
| 重量（電池を含まず） | ≤4.5kg | ≤5.1kg | ≤5.3kg | ||||||
よくある質問
QCeyear製品は購入時の校正書類対応可能ですか？
ACeyear製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
