規格表

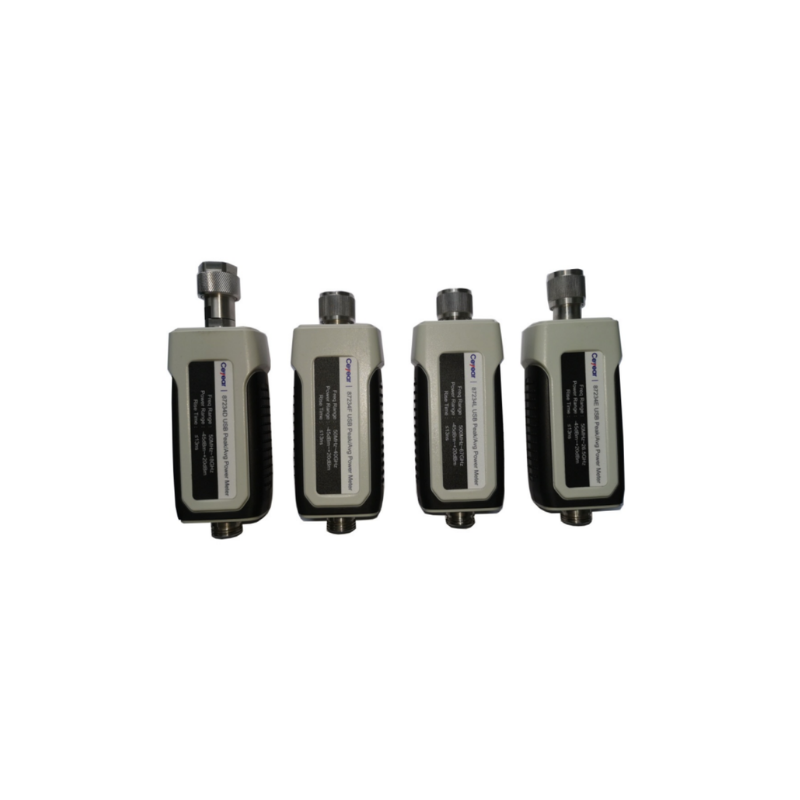

| 型番 | 87234D | 87234E | 87234F | 87234L |
|---|---|---|---|---|
| RF入力（RF Input） | N型（オス） | 3.5mm（オス） | 2.4mm（オス） | 1.85mm（オス） |
| 対応OS（PC Operating System） | Windows 10（32/64-bit） Windows 7（32/64-bit） Windows XP、Linux | |||
| トリガ入力（Trigger Input） | TTLレベル互換、MMCXコネクタ | |||
| トリガ出力（Trigger Output） | TTLレベル互換、MMCXコネクタ | |||
| ビデオ出力（Video Output） | 0～1V、50Ωインピーダンス、MMCXコネクタ | |||
| プログラム制御インターフェース（Program Control Interface） | USB2.0ポート、USB-TMC互換 | |||
| 最大測定速度（Maximum Measurement Speed） | 50,000回／秒 | |||
| タイムベース範囲（Timebase Range） | 2ns/div ～ 100ms/div | |||
| 精度（Accuracy） | ±25ppm | |||
| 内部トリガレベル（Internal Trigger Level, typical） | ||||
| 範囲 | −20dBm ～ +20dBm | |||
| 分解能 | 0.1dB | |||
| レベル精度 | ±0.5dB | |||
| 外部TTLトリガ入力（External TTL Trigger Input） | ||||
| High | ＞2.4V | |||
| Low | ＜0.7V | |||
| 最大入力電圧 | 5V | |||
| インピーダンス | 50Ω | |||
| 外部TTLトリガ出力（External TTL Trigger Output） | ||||
| High | ＞2.4V | |||
| Low | ＜0.7V | |||
| インピーダンス | 50Ω | |||
| トリガディレイ（Trigger Delay） | ||||
| 範囲 | ±1.0s（最大） | |||
| 分解能 | 1%、最小12.5ns | |||
| トリガホールドオフ（Trigger Hold Off） | ||||
| 範囲 | 1µs～1s | |||
| 分解能 | 1%、最大12.5ns | |||
| 表示（Display） | メインモニター表示 | |||
| 言語（Language） | 中国語／英語 | |||
| 電源（Power Supply） | +5V, 500mA | |||
| 動作温度範囲（Operating Temperature） | 0°C ～ 50°C | |||
| 保存温度範囲（Storage Temperature） | −40°C ～ +70°C | |||
| 湿度条件（Humidity） | ||||
| 10°C未満 | 制御なし | |||
| 10～30°C | 5～95％RH | |||
| 30～40°C | 5～75％RH | |||
| 40°C超 | 5～45％RH | |||
| 使用高度（Altitude） | 0～4600m | |||
| 質量（Weight） | ＜0.3kg | |||
| 寸法（Dimensions, W×H×L） | 141.1×52.0×34.0 mm | 133.9×52.0×34.0 mm | 124.7×52.0×34.0 mm | |
| 振動（Vibration） | ||||
| 周波数5～100Hz | PSD＝0.015g²/Hz | |||
| 100～137Hz | −6dBスロープ | |||
| 137～350Hz | PSD＝0.0075g²/Hz | |||
| 350～500Hz | −6dBスロープ、500Hz時PSD＝0.0039g²/Hz | |||
| 信頼性（Reliability） | MTBF（θ₀）≥5000時間 | |||
| 推奨校正間隔（Recommended Calibration Interval） | 1年 | |||
| 周波数範囲（Frequency Range） | 50 MHz～18 GHz | 50 MHz～26.5 GHz | 50 MHz～40 GHz | 500 MHz～67 GHz |
| 平均電力測定の基本精度（Basic Accuracy of Average Power Measurement） | ±0.20 dB（±4.5%） | ±0.25 dB（±6.0%） | ±0.30 dB（±6.7%） | ±0.33 dB（±7.9%） ※有効条件：−15 dBm～+20 dBm、f≧500 MHz、SWR＜1.20 |
| 最大SWR（Maximum Standing Wave Ratio） | 1.20（50 MHz～2 GHz）、1.26（2～18 GHz） | 1.20（50 MHz～2 GHz）、1.26（2～18 GHz）、1.35（18～26.5 GHz） | 1.20（50 MHz～2 GHz）、1.26（2～18 GHz）、1.35（18～26.5 GHz）、1.50（26.5～40 GHz） | 1.20（500 MHz～2 GHz）、1.26（2～18 GHz）、1.35（18～26.5 GHz）、1.50（26.5～40 GHz）、1.70（40～67 GHz） |
| 校正不確かさ（Calibration Uncertainty） | 4.0%（50 MHz～10 GHz）、4.5%（10～18 GHz） | 4.2%（50 MHz～1 GHz）、4.5%（1～18 GHz）、5.3%（18～26.5 GHz） | 4.2%（50 MHz～1 GHz）、4.5%（1～18 GHz）、5.3%（18～26.5 GHz）、5.8%（26.5～40 GHz） | 4.5%（500 MHz～18 GHz）、5.3%（18～26.5 GHz）、5.8%（26.5～40 GHz）、7.0%（40～67 GHz） |
| インターフェース（Interface） | N型（オス） | 3.5 mm（オス） | 2.4 mm（オス） | 1.85 mm（オス） |
| パワー測定範囲（Power Range） | ||||
| ノーマルモード | −30 dBm～+20 dBm（50 MHz～500 MHz）／−35 dBm～+20 dBm（≧500 MHz） | |||
| アベレージモード | −45 dBm～+20 dBm | |||
| 耐入力レベル（Damage Level） | +23 dBm（平均電力）／+30 dBm（ピーク電力、パルス幅＜1 µs） | |||
| 立上り／立下り時間（Rise/Fall Time） | ≤ 13 ns ※周波数≧500 MHz、ビデオ帯域OFF時に有効 | |||
| サンプリングレート（Sampling Rate） | 80 MSamples/sec（連続サンプリング） | |||
| ビデオ帯域幅（Video Bandwidth） | ≥ 30 MHz | |||
| 単一キャプチャ帯域幅（Single Capture Bandwidth） | ≥ 30 MHz | |||
| 最小パルス幅（Minimum Pulse Width） | 50 ns | |||
| 最大キャプチャ長（Maximum Capture Length） | 1 s（低周波）／1.2 ms（最大サンプリングレート時） | |||
| 最大パルス繰返し周波数（Maximum Pulse Repetition Rate） | 10 MHz | |||
| CPU（Processor） | 1GHz以上（推奨：2GHz以上） | |||
| メモリ（Memory） | 2GB以上（推奨：4GB以上） | |||
| ハードディスク容量（Hard Disk Space） | 1.0GB以上 | |||
| 画面解像度（Display Resolution） | 1280×1024以上 | |||
