ラインナップ

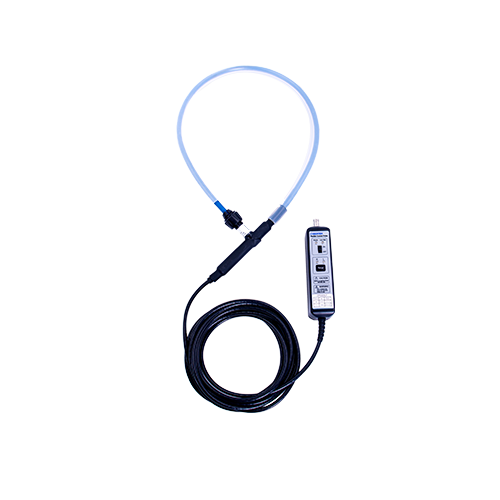

CP9060LFCYBERTEK CP9000LFシリーズ フレキシブルAC電流プローブ 0.45Hz～600kHz、600A63,800円- CP9120LFCYBERTEK CP9000LFシリーズ フレキシブルAC電流プローブ 0.23Hz～600kHz、1.2kA63,800円
- CP9121LFCYBERTEK CP9000LFシリーズ フレキシブルAC電流プローブ 0.08Hz～600kHz、12kA63,800円
- CP9122LFCYBERTEK CP9000LFシリーズ フレキシブルAC電流プローブ 0.07Hz～600kHz、120kA63,800円
- CP9300LFCYBERTEK CP9000LFシリーズ フレキシブルAC電流プローブ 0.15Hz～600kHz、3kA63,800円
- CP9301LFCYBERTEK CP9000LFシリーズ フレキシブルAC電流プローブ 0.07Hz～600kHz、30kA63,800円
- CP9600LFCYBERTEK CP9000LFシリーズ フレキシブルAC電流プローブ 0.1Hz～600kHz、6kA63,800円
- CP9601LFCYBERTEK CP9000LFシリーズ フレキシブルAC電流プローブ 0.07Hz～600kHz、60kA63,800円
規格表
| 型番 | CP9060LF | CP9120LF | CP9121LF | CP9122LF | CP9300LF | CP9301LF | CP9600LF | CP9601LF |
|---|---|---|---|---|---|---|---|---|
| 保存温度 | -30℃～70℃ | |||||||
| 最大出力電圧 | ±6Vpk | |||||||
| 終端負荷要求 | ≥100kΩ | |||||||
| 保存湿度 | ≤90%RH | |||||||
| 電気的仕様 | ||||||||
| プローブループ絶縁電圧 | 10kVpk | |||||||
| 感度(mV/A) | ||||||||
| Lレンジ | 100 | 50 | 5 | 0.5 | 20 | 2 | 10 | 1 |
| Hレンジ | 10 | 5 | 0.5 | 0.05 | 2 | 0.2 | 1 | 0.1 |
| ピークdi/dt(kA/µs) | ||||||||
| Lレンジ | 0.015 | 0.03 | 0.4 | 3.5 | 0.1 | 0.9 | 0.2 | 1.8 |
| Hレンジ | 0.25 | 0.5 | 5 | 6 | 1.2 | 6 | 2.5 | 6 |
| 低域帯域幅-3dB(Hz) | 0.45 | 0.23 | 0.08 | 0.07 | 0.15 | 0.07 | 0.1 | 0.07 |
| 高域帯域幅（-3dB） | ||||||||
| コイル周長300mm | 1MHz | |||||||
| 700mm | 600kHz | |||||||
| 電源方式 | 9V電池または外部DC12V電源（標準アダプタ） | |||||||
| ピーク電流(A) | ||||||||
| Lレンジ | 60 | 120 | 1.2k | 12k | 300 | 3k | 600 | 6k |
| Hレンジ | 600 | 1200 | 12k | 120k | 3000 | 30k | 6000 | 60k |
| 最大ノイズ(mV rms) | ||||||||
| Lレンジ | 3 | 2 | 1 | 2 | 1 | 2 | 1 | |
| Hレンジ | 1 | 0.5 | 1 | 0.5 | 1 | 0.5 | ||
| 位相シフト(50Hz) | <0.85° | <0.5° | <0.2° | <0.18° | <0.35° | <0.18° | <0.25° | <0.18° |
| 代表精度 | ±1% | |||||||
| 機械的仕様 | ||||||||
| プローブ重量 | 338g | |||||||
| プローブ本体寸法 | 約137×33×35mm | |||||||
| フレキシブルプローブ周長代表値(カスタマイズ可) | 700mm | |||||||
| 検出コイル本体直径代表値 | 8mm | |||||||
| 検出コイル接続ケーブル長 | 4m（カスタマイズ可） | |||||||
| 環境条件 | ||||||||
| 使用温度 | ||||||||
| プローブループ | -20℃～70℃ | |||||||
| 本体 | -10℃～55℃ | |||||||
| 使用湿度 | ≤85%RH | |||||||
