ラインナップ

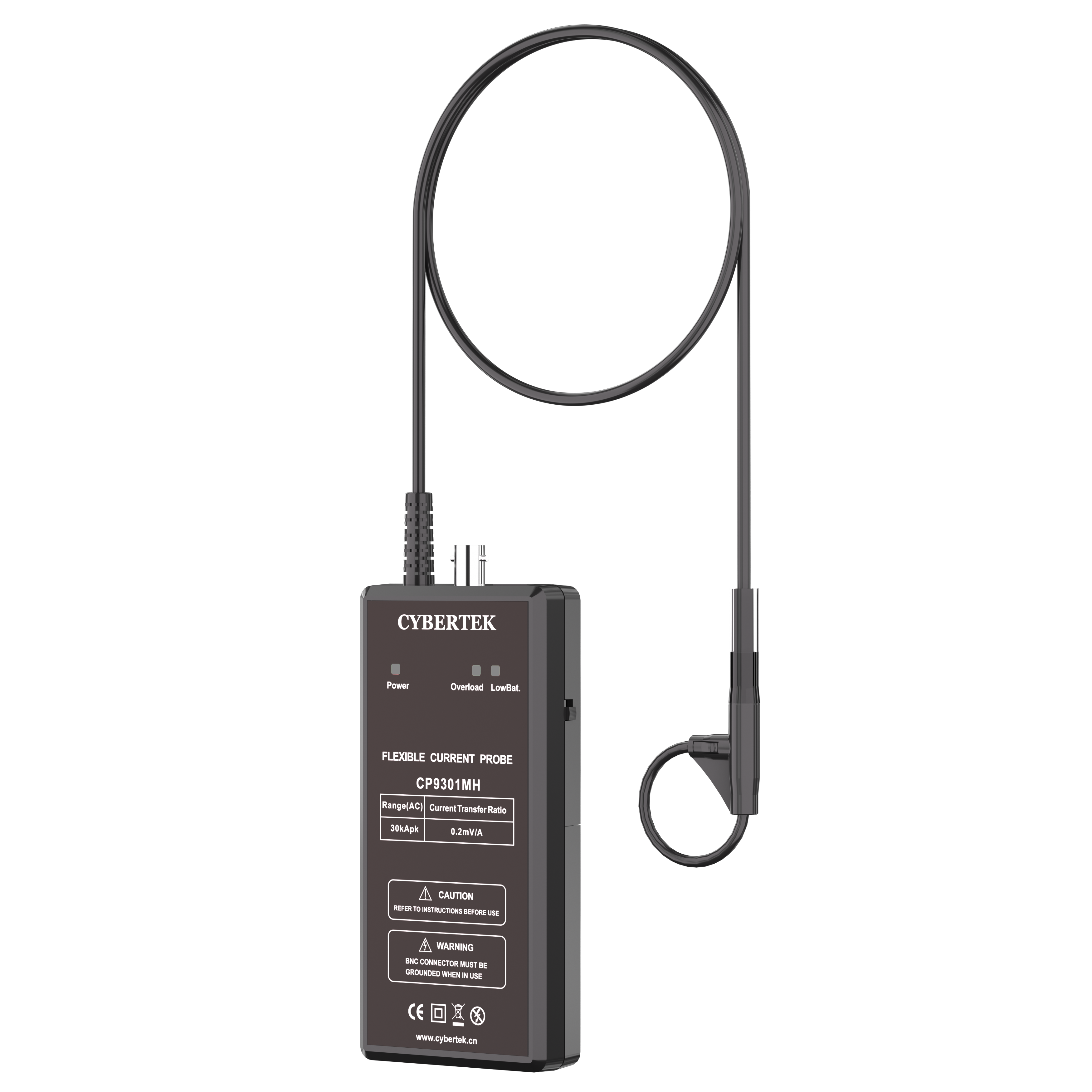

CP9003MHCYBERTEK CP9000MHシリーズ フレキシブルAC電流プローブ 150Hz～50MHz、30A165,000円- CP9006MHCYBERTEK CP9000MHシリーズ フレキシブルAC電流プローブ 100Hz～50MHz、60A165,000円
- CP9012MHCYBERTEK CP9000MHシリーズ フレキシブルAC電流プローブ 75Hz～50MHz、120A165,000円
- CP9030MHCYBERTEK CP9000MHシリーズ フレキシブルAC電流プローブ 50Hz～50MHz、300A165,000円
- CP9060MHCYBERTEK CP9000MHシリーズ フレキシブルAC電流プローブ 12Hz～50MHz、600A165,000円
- CP9120MHCYBERTEK CP9000MHシリーズ フレキシブルAC電流プローブ 6Hz～50MHz、1.2kA165,000円
- CP9121MHCYBERTEK CP9000MHシリーズ フレキシブルAC電流プローブ 1Hz～50MHz、12kA165,000円
- CP9300MHCYBERTEK CP9000MHシリーズ フレキシブルAC電流プローブ 3Hz～50MHz、3kA165,000円
- CP9301MHCYBERTEK CP9000MHシリーズ フレキシブルAC電流プローブ 1Hz～50MHz、30kA165,000円
- CP9600MHCYBERTEK CP9000MHシリーズ フレキシブルAC電流プローブ 1.5Hz～50MHz、6kA165,000円
規格表
| 型番 | CP9003MH | CP9006MH | CP9012MH | CP9030MH | CP9060MH | CP9120MH | CP9121MH | CP9300MH | CP9301MH | CP9600MH |
|---|---|---|---|---|---|---|---|---|---|---|
| 立ち上がり時間 | ≤7ns | |||||||||
| 保存温度 | -30℃～70℃ | |||||||||
| 最大出力電圧 | ±6Vpk | |||||||||
| EMC適合 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | |||||||||
| 安全規格 | EN61010-1: 2010 | |||||||||
| 終端負荷要求 | ≥100kΩ | |||||||||
| 保存湿度 | ≤90%RH | |||||||||
| 電気的仕様 | ||||||||||
| 感度(mV/A) | 200 | 100 | 50 | 20 | 10 | 5 | 0.5 | 2 | 0.2 | 1 |
| ピーク電流(kA) | 0.03 | 0.06 | 0.12 | 0.3 | 0.6 | 1.2 | 12 | 3.0 | 30 | 6.0 |
| ピークdi/dt(kA/µs) | 2 | 4 | 8 | 20 | 40 | 80 | 100 | 80 | 100 | |
| 最大ノイズ(mV Vpp) | 20 | 15 | 20 | 10 | 15 | 8 | 12 | |||
| 減衰特性(%/ms) | 85 | 78 | 70 | 53 | 11 | 5.5 | 1.0 | 2.8 | 1.0 | 1.5 |
| 低域帯域幅-3dB(Hz) | 150 | 100 | 75 | 50 | 12 | 6.0 | 1.0 | 3.0 | 1.0 | 1.5 |
| 高域帯域幅（-3dB） | 50MHz | |||||||||
| 絶縁電圧値 | 2kV | |||||||||
| 電源方式 | USB 5V/2A（標準アダプタ）または単3形アルカリ乾電池4本 | |||||||||
| 代表精度 | 2% | |||||||||
| 代表的な電池タイプと寿命 | 単3形アルカリ乾電池4本／約12時間 | |||||||||
| 機械的仕様 | ||||||||||
| 積分器ボックス寸法 | 約150×70×26mm | |||||||||
| プローブ重量 | 200g | |||||||||
| フレキシブルプローブ周長代表値(カスタマイズ可) | 100mm | |||||||||
| フレキシブルプローブ直径代表値(カスタマイズ可) | 22mm | |||||||||
| 検出コイル本体直径代表値 | 3.5mm | |||||||||
| 検出コイル本体耐熱温度 | -40℃～150℃ | |||||||||
| 検出コイル接続ケーブル長 | 1m（カスタマイズ可） | |||||||||
| 環境条件 | ||||||||||
| 使用温度 | ||||||||||
| プローブループ | -40℃～150℃ | |||||||||
| 接続ケーブル | -40℃～100℃ | |||||||||
| 本体 | 0℃～45℃ | |||||||||
| 使用湿度 | ≤85%RH | |||||||||
