ラインナップ

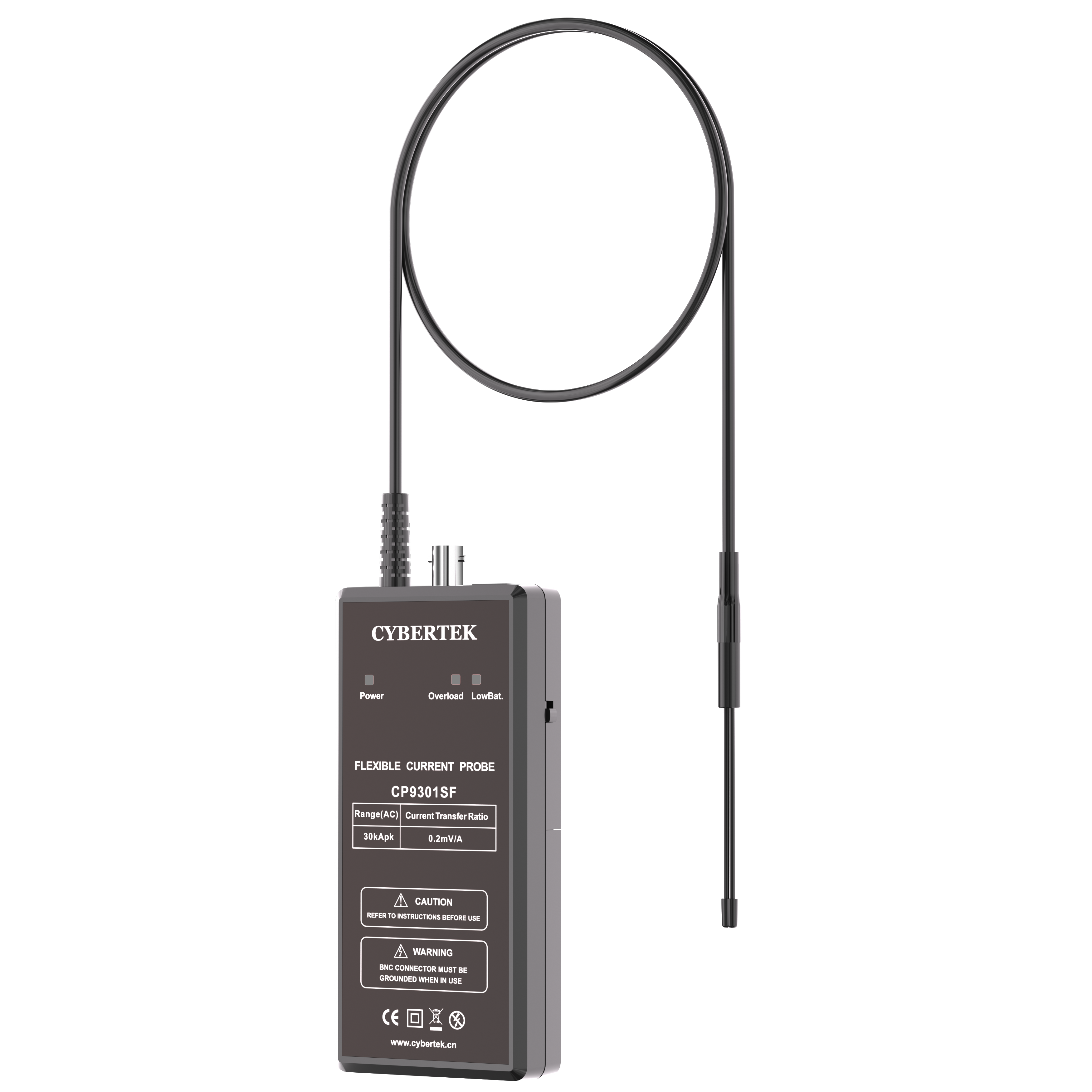

CP9006SFCYBERTEK CP9000SFシリーズ フレキシブルAC電流プローブ 150Hz～100MHz、60A198,000円- CP9012SFCYBERTEK CP9000SFシリーズ フレキシブルAC電流プローブ 100Hz～100MHz、120A198,000円
- CP9030SFCYBERTEK CP9000SFシリーズ フレキシブルAC電流プローブ 50Hz～100MHz、300A198,000円
- CP9060SFCYBERTEK CP9000SFシリーズ フレキシブルAC電流プローブ 20Hz～100MHz、600A198,000円
- CP9120SFCYBERTEK CP9000SFシリーズ フレキシブルAC電流プローブ 10Hz～100MHz、1.2kA198,000円
- CP9121SFCYBERTEK CP9000SFシリーズ フレキシブルAC電流プローブ 1.2Hz～100MHz、12kA198,000円
- CP9300SFCYBERTEK CP9000SFシリーズ フレキシブルAC電流プローブ 5Hz～100MHz、3kA198,000円
- CP9301SFCYBERTEK CP9000SFシリーズ フレキシブルAC電流プローブ 1.2Hz～100MHz、30kA198,000円
- CP9600SFCYBERTEK CP9000SFシリーズ フレキシブルAC電流プローブ 2.6Hz～100MHz、6kA198,000円
規格表
| 型番 | CP9006SF | CP9012SF | CP9030SF | CP9060SF | CP9120SF | CP9121SF | CP9300SF | CP9301SF | CP9600SF |
|---|---|---|---|---|---|---|---|---|---|
| 立ち上がり時間 | ≤3.5ns | ||||||||
| 保存温度 | -30℃～70℃ | ||||||||
| 最大出力電圧 | ±6Vpk | ||||||||
| 終端負荷要求 | ≥100kΩ | ||||||||
| 保存湿度 | ≤90%RH | ||||||||
| 電気的仕様 | |||||||||
| 感度(mV/A) | 100 | 50 | 20 | 10 | 5 | 0.5 | 2 | 0.2 | 1 |
| ピーク電流(kA) | 0.06 | 0.12 | 0.3 | 0.6 | 1.2 | 12 | 3.0 | 30 | 6.0 |
| ピークdi/dt(kA/µs) | 4 | 8 | 20 | 40 | 80 | 100 | |||
| 減衰特性(%/ms) | 85 | 78 | 53 | 19 | 9.3 | 1.2 | 4.6 | 1.2 | 2.4 |
| 低域帯域幅-3dB(Hz) | 150 | 100 | 50 | 20 | 10 | 1.2 | 5.0 | 1.2 | 2.6 |
| 高域帯域幅（-3dB） | 100MHz | ||||||||
| 絶縁電圧値 | 1kV | ||||||||
| 電源方式 | USB 5V/2A（標準アダプタ）または単3形アルカリ乾電池4本 | ||||||||
| 最大ノイズ(mV rms) | ≤2.8 | ||||||||
| 代表精度 | 2% | ||||||||
| 機械的仕様 | |||||||||
| 積分器ボックス寸法 | 約150×70×26mm | ||||||||
| プローブ重量 | 190g | ||||||||
| 検出コイル本体直径代表値 | 1.6mm | ||||||||
| 検出コイル本体耐熱温度 | -40℃～150℃ | ||||||||
| 検出コイル接続ケーブル長 | 1m（カスタマイズ可） | ||||||||
| プローブコイル長代表値(カスタマイズ可) | 50mm | ||||||||
| 環境条件 | |||||||||
| 使用温度 | |||||||||
| プローブループ | -40℃～150℃ | ||||||||
| 接続ケーブル | -40℃～100℃ | ||||||||
| 本体 | 0℃～45℃ | ||||||||
| 使用湿度 | ≤85%RH | ||||||||
