ラインナップ

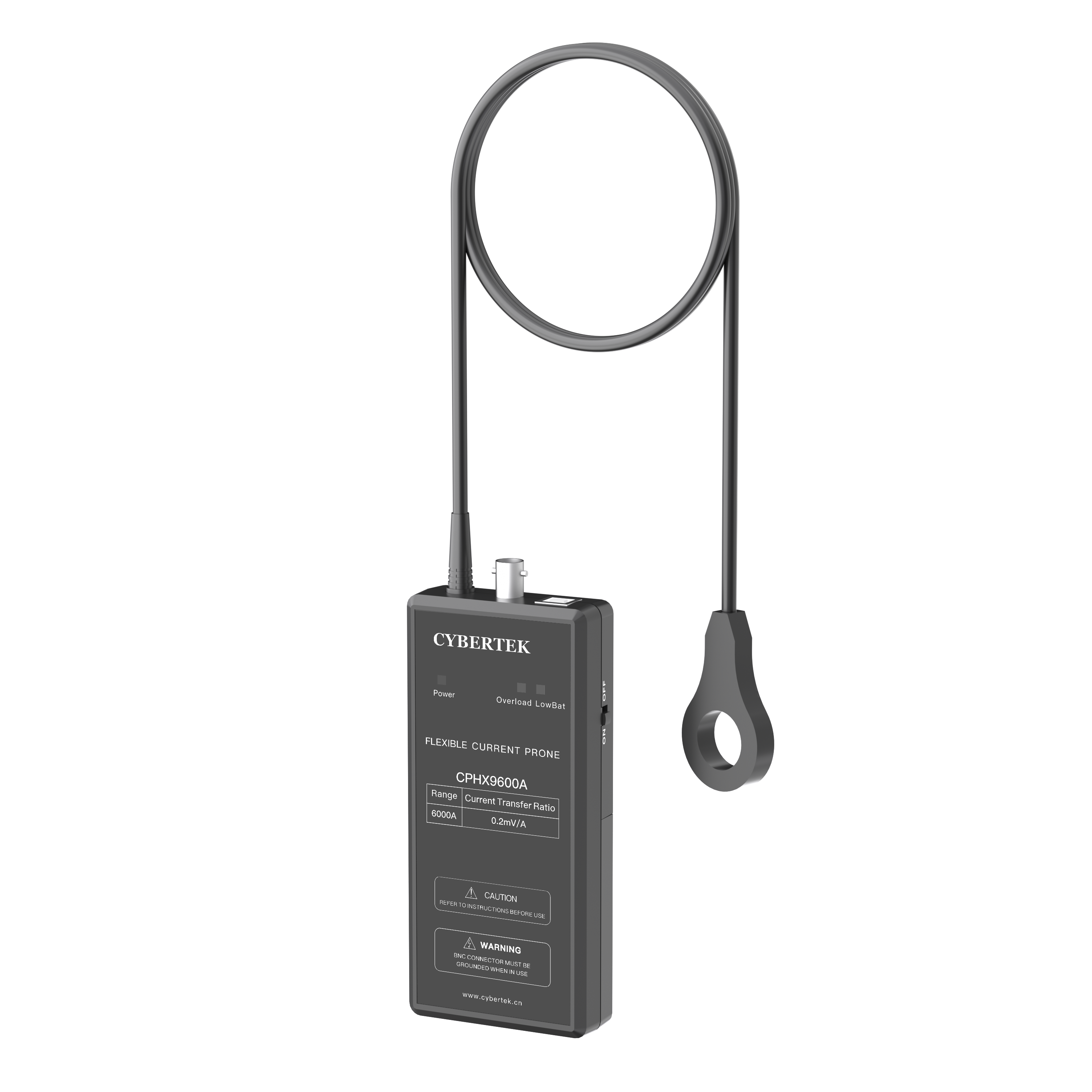

CPHX9012ACYBERTEK CPHX9000Aシリーズ ロゴスキー電流プローブ 65Hz～100MHz、120A286,000円- CPHX9030ACYBERTEK CPHX9000Aシリーズ ロゴスキー電流プローブ 32Hz～100MHz、300A286,000円
- CPHX9060ACYBERTEK CPHX9000Aシリーズ ロゴスキー電流プローブ 15Hz～100MHz、600A286,000円
- CPHX9120ACYBERTEK CPHX9000Aシリーズ ロゴスキー電流プローブ 7.2Hz～100MHz、1.2kA286,000円
- CPHX9300ACYBERTEK CPHX9000Aシリーズ ロゴスキー電流プローブ 3.5Hz～100MHz、3kA286,000円
- CPHX9600ACYBERTEK CPHX9000Aシリーズ ロゴスキー電流プローブ 1.5Hz～100MHz、6kA286,000円
規格表
| 型番 | CPHX9012A | CPHX9030A | CPHX9060A | CPHX9120A | CPHX9300A | CPHX9600A |
|---|---|---|---|---|---|---|
| 立ち上がり時間 | ≤3.5ns | |||||
| 保存温度 | -10℃～60℃ | |||||
| 電流範囲 | 120Apk | 300Apk | 600Apk | 1200Apk | 3000Apk | 6000Apk |
| 最大出力電圧 | ±1.2Vpk | ±1.5Vpk | ±1.2Vpk | ±1.5Vpk | ±1.2Vpk | |
| 出力インターフェース | BNC | |||||
| 保存湿度 | ≤90%RH | |||||
| 出力インピーダンス | 50Ω | |||||
| 電気的仕様 | ||||||
| ピークdi/dt(kA/µs) | 30 | 85 | 150 | 300 | 850 | 1500 |
| 電源方式 | USB 5V/2A（標準アダプタ）または単3形電池4本 | |||||
| 代表精度 | ±2% | |||||
| レンジ感度 | 10mV/A | 5mV/A | 2mV/A | 1mV/A | 0.5mV/A | 0.2mV/A |
| 高域帯域幅 | 100MHz | |||||
| 低域遮断周波数(Hz) | 65 | 32 | 15 | 7.2 | 3.5 | 1.5 |
| 出力ノイズ | 1.8mVrms | |||||
| 機械的仕様 | ||||||
| 積分器ボックス寸法 | 約150×70×26mm | |||||
| プローブ重量 | 185g | |||||
| ロゴスキーコイルケーブル長 | 1.5m | |||||
| プローブループ寸法A（外形図参照） | 24mm | |||||
| プローブループ寸法B（外形図参照） | 14mm | |||||
| プローブループ寸法C（外形図参照） | 42mm | |||||
| プローブループ寸法D（外形図参照） | 5.8mm | |||||
| 環境条件 | ||||||
| 使用温度 | ||||||
| ロゴスキーコイル | -10℃～70℃ | |||||
| 積分器ボックス | 0℃～45℃ | |||||
| 使用湿度 | ≤85%RH | |||||
